Qui troverai tutte le parti e i disegni disponibili di “Makita HR4010C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

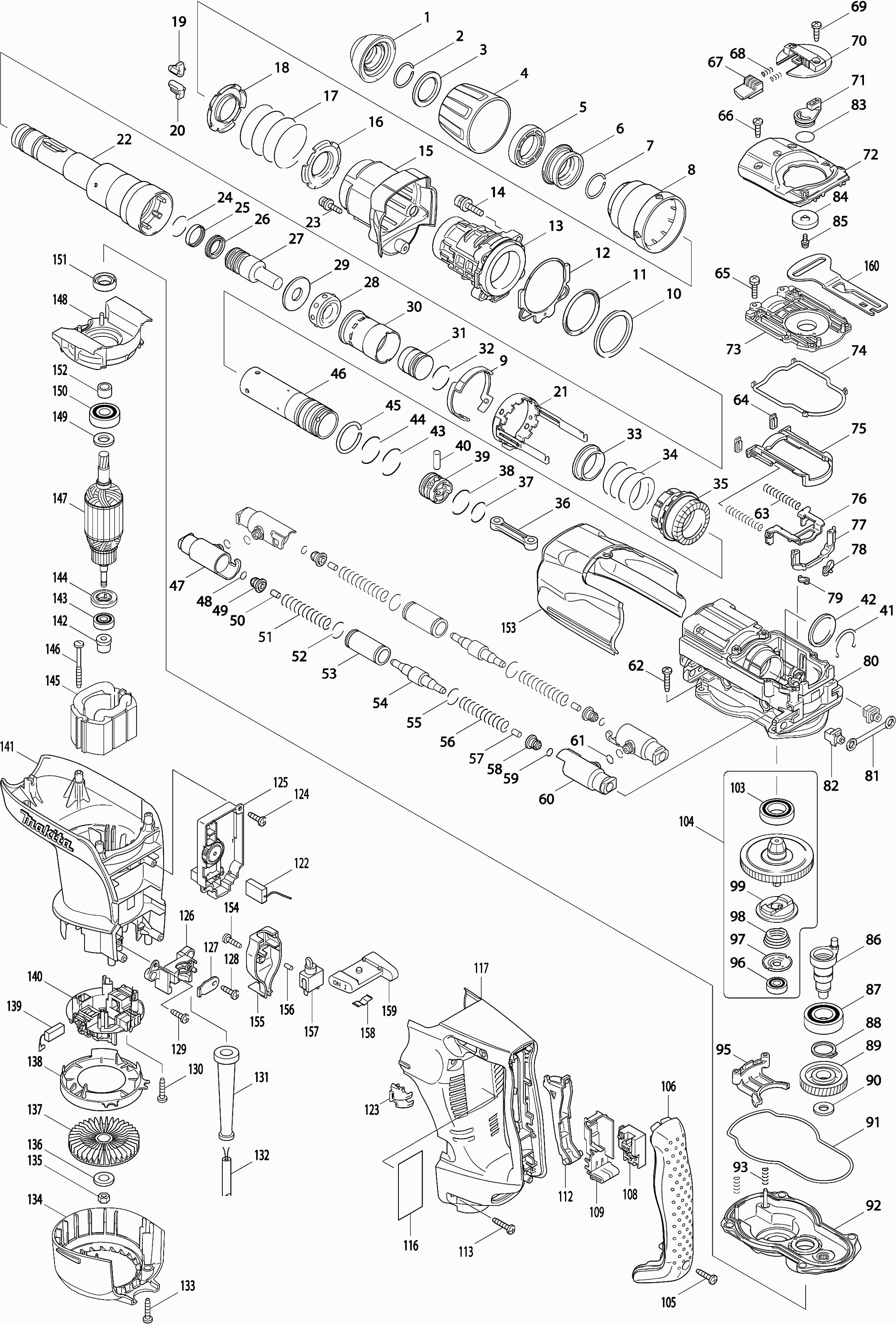

Disegni tecnici di Makita HR4010C
Elenco parti di Makita HR4010C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio Del Porta Scalpello | ||||
| 001 | 286285-4 | 2.40 | 2.93 | |
| Rondella di bloccaggio 25 | ||||
| 002 | 231984-3 | 1.20 | 1.46 | |
| Rondella piana 28 | ||||
| 003 | 267272-2 | 3.60 | 4.39 | |
| Cappuccio di blocco scalpello | ||||
| 004 | 419015-0 | 2.40 | 2.93 | |
| RONDELLA DI SISTEMA | ||||
| 005 | 419002-9 | 1.20 | 1.46 | |
| Anello di Serraggio | ||||
| 006 | 324548-1 | 6.00 | 7.32 | |
| Rondella di bloccaggio 25 | ||||
| 007 | 231984-3 | 1.20 | 1.46 | |
| Cappuccio di sblocco | ||||
| 008 | 419016-8 | 2.40 | 2.93 | |
| Guida del boccola di bloccaggio | ||||
| 009 | 419760-7 | 2.40 | 2.93 | |
| Rondella 45 | ||||
| 010 | 267336-2 | 2.40 | 2.93 | |
| Anello di plastica 45 | ||||
| 011 | 262116-1 | 6.00 | 7.32 | |
| Rondella di tenuta | ||||
| 012 | 421911-0 | 2.40 | 2.93 | |
| Cilindro completo | ||||
| 013 | 154621-1 | 51.70 | 63.07 | |
| Bullone Allen m6x30 | ||||
| 014 | 922353-6 | 1.00 | 1.22 | |
| Cappuccio del Cilindro Completo | ||||
| 015 | 154624-5 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 015A | 810100-6 | |||
| GUIDA A MOLLA | ||||
| 016 | 345579-7 | 2.40 | 2.93 | |
| Molla di compressione 48 | ||||
| 017 | 233431-0 | 1.20 | 1.46 | |
| GUIDA A MOLLA | ||||
| 018 | 345579-7 | 2.40 | 2.93 | |
| Morsetto per utensili | ||||
| 019 | 310161-1 | 8.40 | 10.25 | |
| Morsetto per utensili | ||||
| 020 | 310161-1 | 8.40 | 10.25 | |
| Boccola di bloccaggio | ||||
| 021 | 165633-9 | 19.80 | 24.16 | |
| Porta scalpello | ||||
| 022 | 324542-3 | 170.50 | 208.01 | |
| Bullone esagonale 4x16 | ||||
| 023 | 922128-3 | 1.00 | 1.22 | |
| Anello O 20 | ||||
| 024* | 213317-4 | 1.00 | 1.22 | |
| Anello di fluoro 25 | ||||
| 025* | 213392-0 | 9.60 | 11.71 | |
| Anello X 18 | ||||
| 026* | 213281-9 | 3.60 | 4.39 | |
| Perno di percussione | ||||
| 027 | 324569-3 | 4.80 | 5.86 | |
| Anello di gomma 17 | ||||
| 028 | 421901-3 | 6.00 | 7.32 | |
| Rondella 17 | ||||
| 029 | 324573-2 | 6.00 | 7.32 | |
| Cespuglio guida | ||||
| 030 | 419003-7 | 2.40 | 2.93 | |
| Martello pneumatico | ||||
| 031 | 324571-6 | 2.40 | 2.93 | |
| Anello O 22 | ||||
| 032 | 213962-5 | 2.40 | 2.93 | |
| Rondella 33 Hr4010C | ||||
| 033* | 331709-6 | 6.00 | 7.32 | |
| Molla a compressione 37 | ||||
| 034 | 233448-3 | 1.20 | 1.46 | |
| Ingranaggio 25 | ||||
| 035 | 227509-9 | 28.60 | 34.89 | |
| ASTA CONICA | ||||
| 036 | 419005-3 | 1.20 | 1.46 | |
| O-ring 21 | ||||
| 037 | 213379-2 | 1.00 | 1.22 | |
| Anello O 22 | ||||
| 038* | 213962-5 | 2.40 | 2.93 | |
| PISTONE | ||||
| 039 | 419004-5 | 2.40 | 2.93 | |
| Spina 7 | ||||
| 040 | 256197-5 | 1.20 | 1.46 | |
| Anello di bloccaggio | ||||
| 041 | 233937-8 | 1.00 | 1.22 | |
| Rondella 33 | ||||
| 042 | 257268-1 | 3.60 | 4.39 | |
| Anello-O 30 | ||||
| 043 | 213406-5 | 1.20 | 1.46 | |
| Anello-O 30 | ||||
| 044 | 213406-5 | 1.20 | 1.46 | |
| Anello di ritenzione 32 | ||||
| 045 | 233935-2 | 1.00 | 1.22 | |
| Cilindro 28.5 | ||||
| 046 | 324570-8 | 71.50 | 87.23 | |
| Portatubo | ||||
| 047 | 317923-8 | 16.50 | 20.13 | |
| Anello O 8 | ||||
| 048 | 213030-4 | 1.00 | 1.22 | |
| GUIDA A MOLLA | ||||
| 049 | 419011-8 | 1.00 | 1.22 | |
| Penna di gomma 6 | ||||
| 050 | 263005-3 | 1.00 | 1.22 | |
| Molla di compressione 11 | ||||
| 051 | 233435-2 | 1.20 | 1.46 | |
| Anello O 18 | ||||
| 052 | 213275-4 | 1.00 | 1.22 | |
| Rijp 16 | ||||
| 053 | 324572-4 | 8.40 | 10.25 | |
| Contrappeso | ||||
| 054 | 324574-0 | 3.60 | 4.39 | |
| Anello O 18 | ||||
| 055 | 213275-4 | 1.00 | 1.22 | |
| Molla di compressione 11 | ||||
| 056 | 233435-2 | 1.20 | 1.46 | |
| Penna di gomma 6 | ||||
| 057 | 263005-3 | 1.00 | 1.22 | |
| GUIDA A MOLLA | ||||
| 058 | 419011-8 | 1.00 | 1.22 | |
| Anello O 8 | ||||
| 059 | 213030-4 | 1.00 | 1.22 | |
| Portatubo | ||||
| 060 | 317923-8 | 16.50 | 20.13 | |
| Anello O 8 | ||||
| 061 | 213030-4 | 1.00 | 1.22 | |
| Vite a tappo 5X25 | ||||
| 062 | 266041-8 | 1.00 | 1.22 | |
| Molla di compressione 7 Hr4010C | ||||
| 063 | 233432-8 | 1.00 | 1.22 | |
| Piastra di gomma | ||||
| 064 | 421910-2 | 1.00 | 1.22 | |
| Vite 4X18 | ||||
| 065 | 911133-5 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 066 | 265C54-4 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 067 | 419009-5 | 1.20 | 1.46 | |
| Molla di compressione 3 | ||||
| 068 | 233436-0 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 069 | 265C54-4 | 1.00 | 1.22 | |
| Pulsante di regolazione | ||||
| 070 | 419020-7 | 4.80 | 5.86 | |
| Guida albero a gomito | ||||
| 071 | 419007-9 | 2.40 | 2.93 | |
| Coperchio del Casing della Trasmissione | ||||
| 072 | 317925-4 | 11.00 | 13.42 | |
| Coperchio interno | ||||
| 073 | 419030-4 | 3.60 | 4.39 | |
| Rondella di tenuta | ||||
| 074 | 421908-9 | 1.20 | 1.46 | |
| Piastra di connessione Hr4010C | ||||
| 075 | 419019-2 | 2.40 | 2.93 | |
| Piastra di connessione Hr4010C | ||||
| 076 | 345582-8 | 3.60 | 4.39 | |
| Tubo d'aria | ||||
| 077 | 419012-6 | 2.40 | 2.93 | |
| Guarnizione del tubo dell'aria | ||||
| 078 | 421909-7 | 1.00 | 1.22 | |
| Guarnizione del tubo dell'aria | ||||
| 079 | 421909-7 | 1.00 | 1.22 | |
| Carter del manovella | ||||
| 080 | 154622-9 | 66.00 | 80.52 | |
| Cuscinetto Scorrevole 51 | ||||
| 080A | 214656-5 | 6.00 | 7.32 | |
| Anello 40 | ||||
| 080B | 324568-5 | 7.20 | 8.78 | |
| Piastra di vibrazione | ||||
| 081 | 423345-3 | 1.00 | 1.22 | |
| Pezzo di adattamento | ||||
| 082 | 419008-7 | 1.00 | 1.22 | |
| Anello O 18 | ||||
| 083 | 213262-3 | 1.20 | 1.46 | |
| Rondella di collegamento | ||||
| 084 | 419006-1 | 3.60 | 4.39 | |
| Vite 4X10 | ||||
| 085 | 911511-9 | 1.00 | 1.22 | |
| Albero Motore | ||||
| 086 | 324550-4 | 11.00 | 13.42 | |
| Cuscinetto a sfera 6004llu | ||||
| 087 | 211332-2 | 7.20 | 8.78 | |
| Anello di bloccaggio S-20 | ||||
| 088 | 961060-6 | 1.00 | 1.22 | |
| Ingranaggio 38 | ||||
| 089 | 226605-0 | 22.00 | 26.84 | |
| Rondella 10 | ||||
| 090 | 253180-3 | 1.20 | 1.46 | |
| Rondella di tenuta | ||||
| 091 | 421907-1 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 092 | 154623-7 | |||
| Cuscinetto ad aghi 1010 Hm1810 | ||||
| 092A | 212075-9 | 3.60 | 4.39 | |
| Penna 4 | ||||
| 092B | 268136-3 | 1.20 | 1.46 | |
| Molla di compressione 5 | ||||
| 093 | 233433-6 | 1.00 | 1.22 | |
| Piastra di scambio Hr4010C | ||||
| 095 | 419018-4 | 2.40 | 2.93 | |
| Cuscinetto a sfere 608ddw | ||||
| 096 | 210005-4 | 4.80 | 5.86 | |
| Rondella a disco 8 | ||||
| 097 | 345581-0 | 1.20 | 1.46 | |
| Molla di compressione conica | ||||
| 098 | 233936-0 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 099 | 324549-9 | |||
| Cuscinetto a Sfere 6904 | ||||
| 103 | 211323-3 | 8.40 | 10.25 | |
| Limitatore di coppia | ||||
| 104 | 135508-6 | 106.70 | 130.17 | |
| Rondella da 38mm | ||||
| 104A | 267456-2 | 1.20 | 1.46 | |
| Vite di rubinetto 4x18 | ||||
| 105 | 265A48-7 | 1.00 | 1.22 | |
| Coperchio della maniglia Hr4010C | ||||
| 106 | 419036-2 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 108 | 650567-4 | |||
| Porta Interruttore | ||||
| 109 | 154626-1 | 2.40 | 2.93 | |
| Foglio di spugna | ||||
| 109A | 423344-5 | 1.00 | 1.22 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 112 | 419028-1 | 2.40 | 2.93 | |
| Vite a tappo 5X25 | ||||
| 113 | 266041-8 | 1.00 | 1.22 | |
| TARGHETTA | ||||
| 116 | 861492-6 | 3.60 | 4.39 | |
| Maniglia TSC 55 | ||||
| 117 | 419040-1 | 33.00 | 40.26 | |
| Cablaggio | ||||
| 122 | 638407-6 | 2.40 | 2.93 | |
| LENTE | ||||
| 123 | 419010-0 | 2.40 | 2.93 | |
| Vite 4x12 | ||||
| 124 | 265C54-4 | 1.00 | 1.22 | |
| Circuito di controllo della velocità | ||||
| 125 | 631657-2 | 45.10 | 55.02 | |
| Base della striscia di serraggio | ||||
| 126 | 419024-9 | 1.20 | 1.46 | |
| Rilievo di tensione | ||||
| 127 | 687169-3 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 128 | 265C54-4 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 129 | 265C54-4 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 130 | 265A48-7 | 1.00 | 1.22 | |
| Passacavo 10 | ||||
| 131 | 682560-0 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 132 | 695123-3 | 22.00 | 26.84 | |
| Vite di rubinetto 4x18 | ||||
| 133 | 265A48-7 | 1.00 | 1.22 | |
| Coperchio inferiore | ||||
| 134 | 419032-0 | 7.20 | 8.78 | |
| Non più disponibile, nessuna sostituzione | ||||
| 135 | 931303-0 | |||
| Rondella 6x12mm | ||||
| 136 | 941151-9 | 1.00 | 1.22 | |
| Girante 76 | ||||
| 137 | 241876-8 | 4.80 | 5.86 | |
| Guida del ventilatore | ||||
| 138 | 419022-3 | 2.40 | 2.93 | |
| Set di spazzole di carbone CB350 | ||||
| 139* | 194160-9 | 5.50 | 6.71 | |
| Unità spazzola di carbone | ||||
| 140 | 638715-5 | 7.20 | 8.78 | |
| Unità spazzola di carbone | ||||
| 140A | 638715-5 | 7.20 | 8.78 | |
| Alloggiamento Motore Hr4010C | ||||
| 141 | 154619-8 | 19.80 | 24.16 | |
| Piastra di montaggio Hr4010/11C | ||||
| 141A | 345650-7 | 2.40 | 2.93 | |
| Boccola del Collare 6 | ||||
| 142 | 324390-0 | 2.40 | 2.93 | |
| Cuscinetto a sfere 608ddw | ||||
| 143 | 210005-4 | 4.80 | 5.86 | |
| Anello di isolamento | ||||
| 144 | 681650-6 | 6.00 | 7.32 | |
| CAMPO | ||||
| 145 | 625758-6 | 28.60 | 34.89 | |
| Vite autofilettante Pt 5x55 Hr5001C A | ||||
| 146 | 266095-5 | 1.20 | 1.46 | |
| Indotto | ||||
| 147 | 513633-7 | 78.10 | 95.28 | |
| Piastra di inversione Hr4010C | ||||
| 148 | 419021-5 | 4.80 | 5.86 | |
| Rondella 12 | ||||
| 149 | 253084-9 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6201llu | ||||
| 150 | 211137-0 | 6.00 | 7.32 | |
| Anello di tenuta 10 | ||||
| 151 | 213231-4 | 6.00 | 7.32 | |
| Scatola 12 | ||||
| 152 | 331596-3 | 6.00 | 7.32 | |
| Coperchio del Carter | ||||
| 153 | 419033-8 | 13.20 | 16.10 | |
| Vite 4x12 | ||||
| 154 | 265C54-4 | 1.00 | 1.22 | |
| Scatola dell'interruttore | ||||
| 155 | 419026-5 | 2.40 | 2.93 | |
| Spillo in Gomma 4 | ||||
| 156 | 263027-3 | 1.00 | 1.22 | |
| Interruttore Sw-126 A | ||||
| 157 | 651069-3 | 8.40 | 10.25 | |
| Molla a Balia | ||||
| 158 | 232209-8 | 1.20 | 1.46 | |
| Pulsante del Comando a Cursor | ||||
| 159 | 154635-0 | 7.20 | 8.78 | |
| Manicotto 4 | ||||
| 159A | 257754-2 | 1.00 | 1.22 | |
| Penna 4mm * | ||||
| 159B | 268138-9 | 2.40 | 2.93 | |
| Piastra di controllo | ||||
| 160 | 419027-3 | 2.40 | 2.93 | |
| Spugna | ||||
| 161 | 421939-8 | 1.00 | 1.22 | |
