Qui troverai tutte le parti e i disegni disponibili di “Makita HR3850B”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

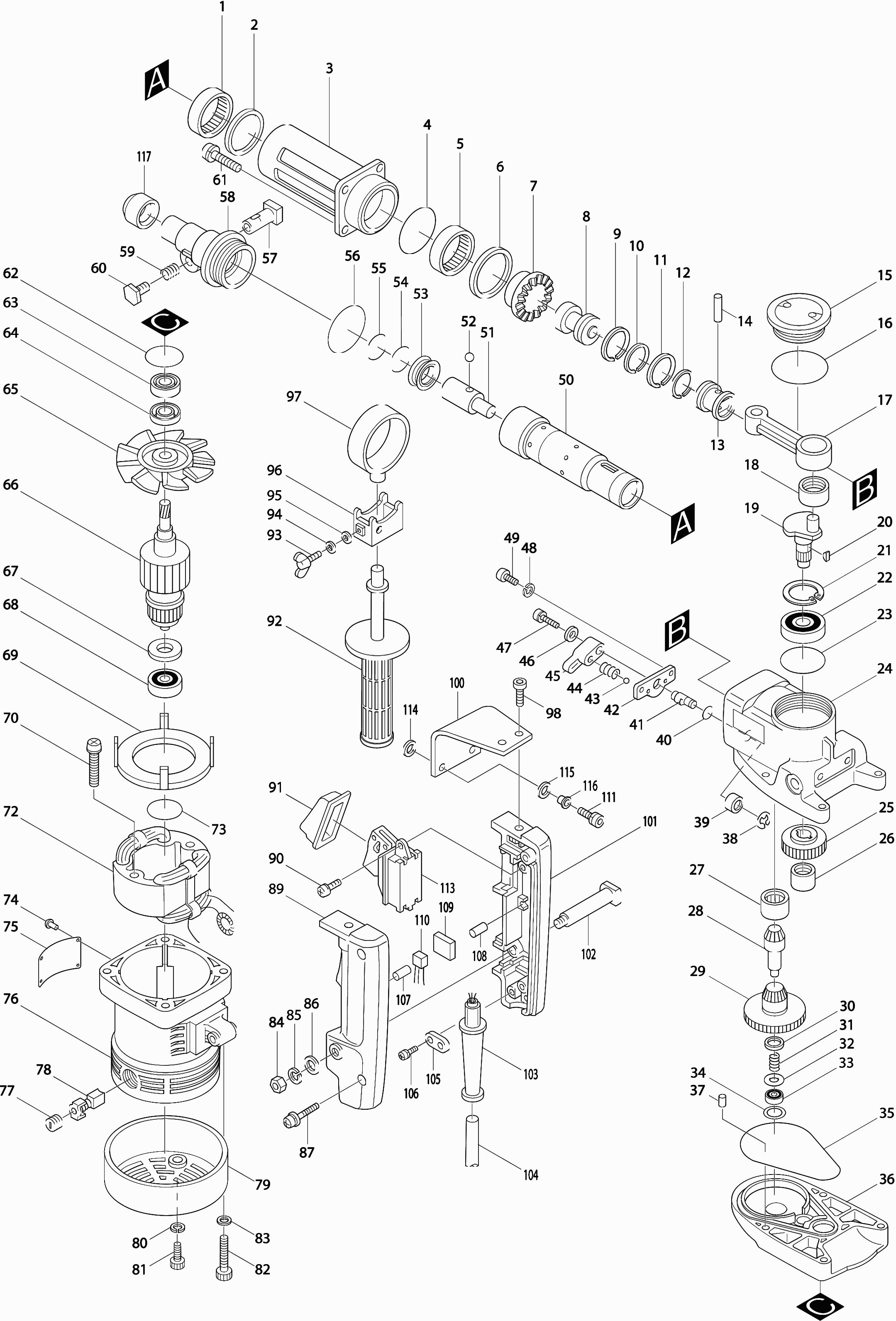

Disegni tecnici di Makita HR3850B
Elenco parti di Makita HR3850B
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cuscinetto a rullini 4516 | ||||
| 001 | 212551-3 | 9.60 | 11.71 | |
| Rondella 40 * | ||||
| 002 | 267057-6 | 8.40 | 10.25 | |
| Custodia del martello | ||||
| 003 | 311674-5 | 112.20 | 136.88 | |
| O-ring 56 | ||||
| 004 | 213655-4 | 2.40 | 2.93 | |
| Cuscinetto a rullini 4516 | ||||
| 005 | 212551-3 | 9.60 | 11.71 | |
| Rondella 45 * | ||||
| 006 | 253832-6 | 6.00 | 7.32 | |
| Ingranaggio 36 Hr3850-Hr3850K * | ||||
| 007 | 221347-1 | 46.20 | 56.36 | |
| Pistone Galleggiante Hr3850/K/B * | ||||
| 008 | 321369-2 | 13.20 | 16.10 | |
| Anello del pistone 34 | ||||
| 009* | 412038-7 | 8.40 | 10.25 | |
| Anello interno 30 | ||||
| 010* | 412041-8 | 11.00 | 13.42 | |
| Anello del pistone 34 | ||||
| 011* | 412038-7 | 8.40 | 10.25 | |
| Anello interno 30 | ||||
| 012* | 341743-8 | 3.60 | 4.39 | |
| PISTONE | ||||
| 013 | 321370-7 | 44.00 | 53.68 | |
| Penna 8 | ||||
| 014 | 256029-6 | 2.40 | 2.93 | |
| Tappo di riempimento | ||||
| 015 | 411709-3 | 6.00 | 7.32 | |
| O-ring 60 | ||||
| 016 | 213654-6 | 2.40 | 2.93 | |
| ASTA CONICA | ||||
| 017 | 312956-8 | 16.50 | 20.13 | |
| Cuscinetto a rullini 1212 | ||||
| 018 | 212108-0 | 11.00 | 13.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 019 | 321726-4 | |||
| Chiavetta elastica 4 | ||||
| 020 | 254001-2 | 1.00 | 1.22 | |
| Anello di bloccaggio R-47 | ||||
| 021 | 962203-3 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6204 | ||||
| 022 | 211306-3 | 10.80 | 13.18 | |
| Anello O 48 | ||||
| 023 | 213606-7 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 024 | 157361-0 | |||
| Ingranaggio 33 | ||||
| 025 | 221689-3 | 11.00 | 13.42 | |
| Cuscinetto a rullini 1210 | ||||
| 026 | 212102-2 | 6.00 | 7.32 | |
| Cuscinetto a rullini 2216 | ||||
| 027 | 212359-5 | 11.00 | 13.42 | |
| Ingranaggio Hr3850B * | ||||
| 028 | 153150-1 | 100.10 | 122.12 | |
| Limitatore di coppia | ||||
| 029 | 134527-9 | 184.80 | 225.46 | |
| Rondella sottile 10 | ||||
| 030 | 253310-6 | 1.00 | 1.22 | |
| Molla di pressione 11 * | ||||
| 031 | 231430-6 | 1.00 | 1.22 | |
| Rondella 8 | ||||
| 032 | 253865-1 | 1.20 | 1.46 | |
| Cuscinetto a sfere 608llb | ||||
| 033 | 210043-6 | 2.40 | 2.93 | |
| Rondella sottile 15 | ||||
| 034 | 253314-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 035 | 213853-0 | |||
| Carcassa del ingranaggio Hr3850-Hr3850K * | ||||
| 036 | 157306-8 | 42.90 | 52.34 | |
| Penna di gomma 6 | ||||
| 037 | 263005-3 | 1.00 | 1.22 | |
| Anello ferma E-4 | ||||
| 038 | 961011-9 | 1.00 | 1.22 | |
| Cuscinetto a rullini 609 | ||||
| 039 | 212011-5 | 9.60 | 11.71 | |
| Anello O 10 | ||||
| 040 | 213055-8 | 1.00 | 1.22 | |
| Asse di commutazione Hr3850-Hr3850K * | ||||
| 041 | 321727-2 | 14.30 | 17.45 | |
| Piastra albero interruttore Hr3850-Hr3850 * | ||||
| 042 | 342786-3 | 2.40 | 2.93 | |
| Pallina di acciaio 4.8 | ||||
| 043 | 216002-8 | 1.00 | 1.22 | |
| Molla di compressione 3 | ||||
| 044 | 231317-2 | 1.00 | 1.22 | |
| Leva di Controllo | ||||
| 045 | 410331-3 | 1.20 | 1.46 | |
| Rondella 4 | ||||
| 046 | 941052-1 | 1.00 | 1.22 | |
| Vite a brugola M4x16 | ||||
| 047 | 922126-7 | 1.00 | 1.22 | |
| Rondella a molla 5MM DLS211 | ||||
| 048 | 253427-5 | 1.00 | 1.22 | |
| Vite a brugola con flangia M5x12 | ||||
| 049 | 922212-4 | 1.00 | 1.22 | |
| Cilindro 34 | ||||
| 050 | 152335-6 | 139.70 | 170.43 | |
| Non più disponibile, nessuna sostituzione | ||||
| 051 | 323718-9 | |||
| Palla di acciaio 7.9 | ||||
| 052 | 216004-4 | 1.00 | 1.22 | |
| Anello X 28 | ||||
| 053* | 213428-5 | 17.60 | 21.47 | |
| Anello-O 27 | ||||
| 054* | 213411-2 | 3.60 | 4.39 | |
| Anello-O 27 | ||||
| 055* | 213411-2 | 3.60 | 4.39 | |
| Anello O 50 | ||||
| 056 | 213604-1 | 2.40 | 2.93 | |
| Morsetto per utensili | ||||
| 057 | 331301-8 | 23.10 | 28.18 | |
| Nuova guida del scalpello A | ||||
| 058 | 323717-1 | 83.60 | 101.99 | |
| Molla a compressione 15 | ||||
| 059 | 231375-8 | 1.20 | 1.46 | |
| Bullone esagonale 8x12 | ||||
| 060 | 265321-9 | 4.80 | 5.86 | |
| Bullone esagonale 6x25 | ||||
| 061 | 922341-3 | 1.00 | 1.22 | |
| Anello-O 30 | ||||
| 062 | 213406-5 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 063 | 211129-9 | 8.40 | 10.25 | |
| Anello di tenuta 14 | ||||
| 064 | 213160-1 | 4.80 | 5.86 | |
| Ventola 94 Hr3850 * | ||||
| 065 | 241634-2 | 9.60 | 11.71 | |
| Indotto | ||||
| 066 | 514773-4 | 100.10 | 122.12 | |
| Anello di isolamento | ||||
| 067 | 681635-2 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6200llb | ||||
| 068 | 211066-7 | 4.80 | 5.86 | |
| Piastra Intermedia | ||||
| 069 | 410163-8 | 4.80 | 5.86 | |
| Bullone esagonale M5X45 * | ||||
| 070 | 265347-1 | 2.40 | 2.93 | |
| Campo Hm1200 Hr3850 A | ||||
| 072 | 528910-4 | 69.30 | 84.55 | |
| Anello-O 30 | ||||
| 073 | 213406-5 | 1.20 | 1.46 | |
| Custodia del motore | ||||
| 076 | 159034-1 | 39.60 | 48.31 | |
| Tappo portaspazzole | ||||
| 077 | 643650-4 | 1.20 | 1.46 | |
| Set di spazzole di carbone | ||||
| 078* | 194987-7 | 6.10 | 7.44 | |
| COPERTURA POSTERIORE | ||||
| 079 | 284055-5 | 12.10 | 14.76 | |
| Rondella a molla 5MM DLS211 | ||||
| 080 | 253427-5 | 1.00 | 1.22 | |
| Vite a brugola 5x16 | ||||
| 081 | 922221-3 | 1.00 | 1.22 | |
| Vite con intaglio esagonale M6x55 | ||||
| 082 | 922376-4 | 1.20 | 1.46 | |
| Rondella 6x12mm | ||||
| 083 | 941151-9 | 1.00 | 1.22 | |
| Dado esagonale M6 | ||||
| 084 | 931302-2 | 1.00 | 1.22 | |
| Rondella elastica 6 A | ||||
| 085 | 253903-9 | 1.00 | 1.22 | |
| Rondella 6x12mm | ||||
| 086 | 941151-9 | 1.00 | 1.22 | |
| Vite 5x25 | ||||
| 087 | 911243-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 088 | 423156-6 | |||
| Maniglia TSC 55 | ||||
| 089 | 182077-8 | 17.60 | 21.47 | |
| Vite 4x16 A | ||||
| 090 | 911526-6 | 1.00 | 1.22 | |
| Coperchio antipolvere per interruttore | ||||
| 091 | 421265-5 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 092 | 273472-4 | |||
| Vite ad ali 6x18 | ||||
| 093 | 924321-5 | 1.20 | 1.46 | |
| Rondella in gomma 5,5 * | ||||
| 094 | 261049-7 | 1.20 | 1.46 | |
| Rondella in gomma 5,5 * | ||||
| 095 | 261049-7 | 1.20 | 1.46 | |
| Blocco di serraggio | ||||
| 096 | 164543-7 | 10.80 | 13.18 | |
| Anello di serraggio Hr3850-Hr3850K * | ||||
| 097 | 164572-0 | 12.10 | 14.76 | |
| Vite esagonale M6X14 A | ||||
| 098 | 922316-2 | 1.00 | 1.22 | |
| Rondella elastica 6 A | ||||
| 099 | 253903-9 | 1.00 | 1.22 | |
| Maniglia Hr3850(K) * | ||||
| 100 | 343754-9 | 6.00 | 7.32 | |
| Bullone della spazzola | ||||
| 102 | 321210-9 | 3.60 | 4.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 103 | 682505-8 | |||
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 104 | 695123-3 | 22.00 | 26.84 | |
| Striscia di terminali * | ||||
| 105 | 687000-3 | 1.00 | 1.22 | |
| Vite 4X18 | ||||
| 106 | 911133-5 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 107 | 263002-9 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 108 | 263002-9 | 1.00 | 1.22 | |
| Vite esagonale M6X14 A | ||||
| 111 | 922316-2 | 1.00 | 1.22 | |
| Rondella elastica 6 A | ||||
| 112 | 253903-9 | 1.00 | 1.22 | |
| Interruttore Sw-52 | ||||
| 113 | 651145-3 | 26.40 | 32.21 | |
