Qui troverai tutte le parti e i disegni disponibili di “Makita HR3850”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

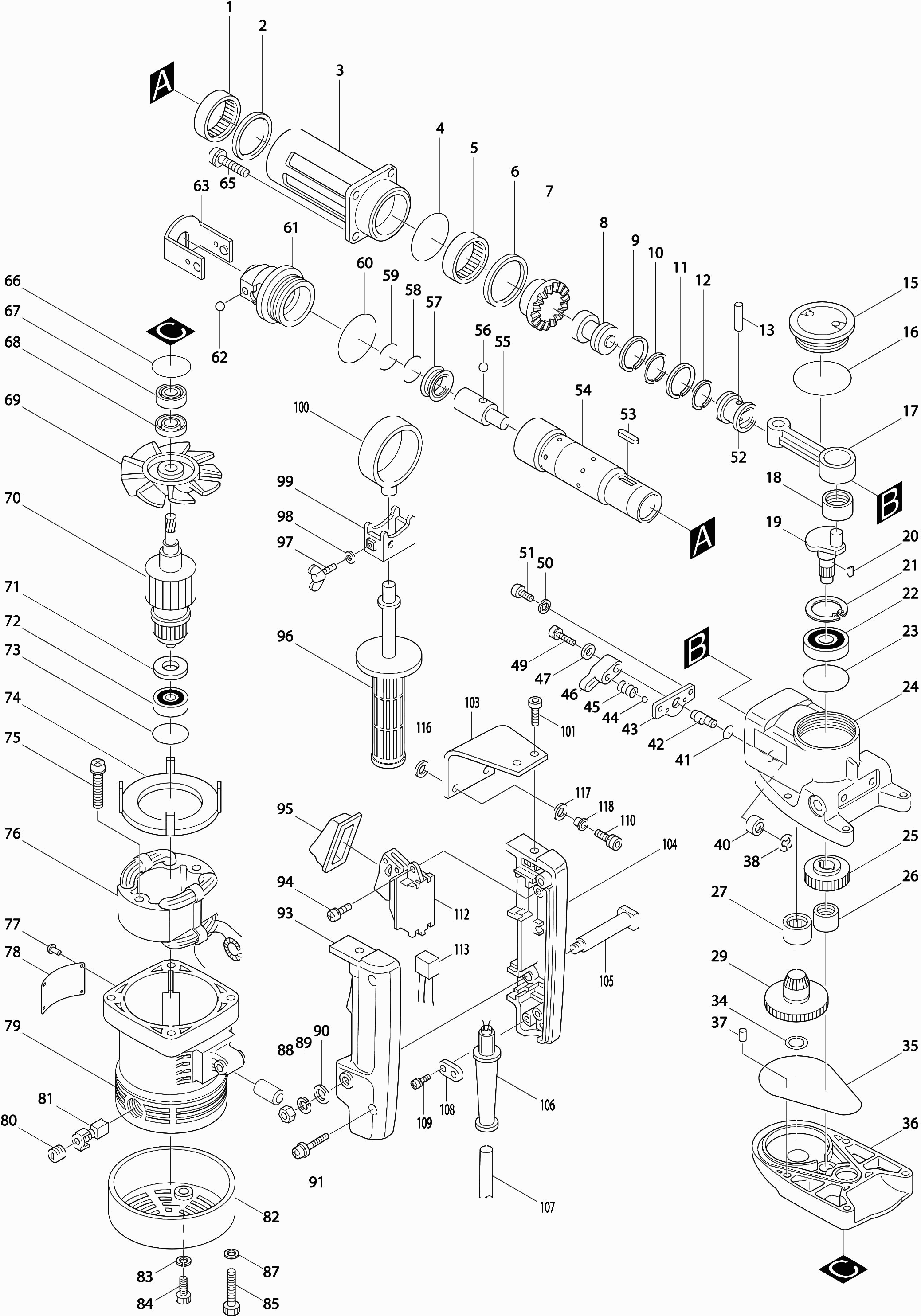

Disegni tecnici di Makita HR3850
Elenco parti di Makita HR3850
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cuscinetto a rullini 4516 | ||||
| 001 | 212551-3 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002 | 253831-8 | |||
| Custodia del martello | ||||
| 003 | 311674-5 | 112.20 | 136.88 | |
| O-ring 56 | ||||
| 004 | 213655-4 | 2.40 | 2.93 | |
| Cuscinetto a rullini 4516 | ||||
| 005 | 212551-3 | 9.60 | 11.71 | |
| Rondella 45 * | ||||
| 006 | 253832-6 | 6.00 | 7.32 | |
| Ingranaggio 36 Hr3850-Hr3850K * | ||||
| 007 | 221347-1 | 46.20 | 56.36 | |
| Pistone Galleggiante Hr3850/K/B * | ||||
| 008 | 321369-2 | 13.20 | 16.10 | |
| Anello del pistone 34 | ||||
| 009* | 412038-7 | 8.40 | 10.25 | |
| Anello interno 30 | ||||
| 010* | 412041-8 | 11.00 | 13.42 | |
| Anello del pistone 34 | ||||
| 011* | 412038-7 | 8.40 | 10.25 | |
| Anello interno 30 | ||||
| 012* | 341743-8 | 3.60 | 4.39 | |
| Penna 8 | ||||
| 013 | 256029-6 | 2.40 | 2.93 | |
| Tappo di riempimento | ||||
| 015 | 411709-3 | 6.00 | 7.32 | |
| O-ring 60 | ||||
| 016 | 213654-6 | 2.40 | 2.93 | |
| ASTA CONICA | ||||
| 017 | 312956-8 | 16.50 | 20.13 | |
| Cuscinetto a rullini 1212 | ||||
| 018 | 212108-0 | 11.00 | 13.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 019 | 321726-4 | |||
| Chiavetta elastica 4 | ||||
| 020 | 254001-2 | 1.00 | 1.22 | |
| Anello di bloccaggio R-47 | ||||
| 021 | 962203-3 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6204 | ||||
| 022 | 211306-3 | 10.80 | 13.18 | |
| Anello O 48 | ||||
| 023 | 213606-7 | 2.40 | 2.93 | |
| Carter del manovella | ||||
| 024 | 157307-6 | 82.50 | 100.65 | |
| Ingranaggio 33 | ||||
| 025 | 221689-3 | 11.00 | 13.42 | |
| Cuscinetto a rullini 1210 | ||||
| 026 | 212102-2 | 6.00 | 7.32 | |
| Cuscinetto a rullini 2216 | ||||
| 027 | 212359-5 | 11.00 | 13.42 | |
| Limitatore di coppia | ||||
| 029 | 134527-9 | 184.80 | 225.46 | |
| Rondella sottile 15 | ||||
| 034 | 253314-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 035 | 213853-0 | |||
| Carcassa del ingranaggio Hr3850-Hr3850K * | ||||
| 036 | 157306-8 | 42.90 | 52.34 | |
| Penna di gomma 6 | ||||
| 037 | 263005-3 | 1.00 | 1.22 | |
| Anello ferma E-4 | ||||
| 038 | 961011-9 | 1.00 | 1.22 | |
| Cuscinetto a rullini 609 | ||||
| 040 | 212011-5 | 9.60 | 11.71 | |
| Anello O 10 | ||||
| 041 | 213055-8 | 1.00 | 1.22 | |
| Asse di commutazione Hr3850-Hr3850K * | ||||
| 042 | 321727-2 | 14.30 | 17.45 | |
| Piastra albero interruttore Hr3850-Hr3850 * | ||||
| 043 | 342786-3 | 2.40 | 2.93 | |
| Pallina di acciaio 4.8 | ||||
| 044 | 216002-8 | 1.00 | 1.22 | |
| Molla di compressione 3 | ||||
| 045 | 231317-2 | 1.00 | 1.22 | |
| Leva di Controllo | ||||
| 046 | 410331-3 | 1.20 | 1.46 | |
| Rondella 4 | ||||
| 047 | 941052-1 | 1.00 | 1.22 | |
| Bullone esagonale 4x16 | ||||
| 049 | 922127-5 | 1.00 | 1.22 | |
| Rondella a molla 5MM DLS211 | ||||
| 050 | 253427-5 | 1.00 | 1.22 | |
| Vite a brugola con flangia M5x12 | ||||
| 051 | 922212-4 | 1.00 | 1.22 | |
| PISTONE | ||||
| 052 | 321370-7 | 44.00 | 53.68 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 053 | 254205-6 | |||
| Cilindro 34 | ||||
| 054 | 152335-6 | 139.70 | 170.43 | |
| Colpitore | ||||
| 055 | 322216-0 | 24.20 | 29.52 | |
| Palla di acciaio 7.9 | ||||
| 056 | 216004-4 | 1.00 | 1.22 | |
| Anello X 28 | ||||
| 057* | 213428-5 | 17.60 | 21.47 | |
| Anello-O 27 | ||||
| 058* | 213411-2 | 3.60 | 4.39 | |
| Anello-O 27 | ||||
| 059* | 213411-2 | 3.60 | 4.39 | |
| Anello O 50 | ||||
| 060 | 213604-1 | 2.40 | 2.93 | |
| Guida Scalpello Hr3850 | ||||
| 061 | 322325-5 | 51.70 | 63.07 | |
| Palla di acciaio 7.9 | ||||
| 062 | 216004-4 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 063 | 165227-0 | 28.60 | 34.89 | |
| Bullone esagonale M6x25mm | ||||
| 065 | 266087-4 | 1.00 | 1.22 | |
| Anello O 32 | ||||
| 066 | 213459-4 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 067 | 211129-9 | 8.40 | 10.25 | |
| Anello di tenuta 14 | ||||
| 068 | 213160-1 | 4.80 | 5.86 | |
| Ventola 94 Hr3850 * | ||||
| 069 | 241634-2 | 9.60 | 11.71 | |
| Indotto | ||||
| 070 | 514773-4 | 100.10 | 122.12 | |
| Anello di isolamento | ||||
| 071 | 681635-2 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6200llb | ||||
| 072 | 211066-7 | 4.80 | 5.86 | |
| Anello-O 30 | ||||
| 073 | 213406-5 | 1.20 | 1.46 | |
| Piastra Intermedia | ||||
| 074 | 410163-8 | 4.80 | 5.86 | |
| Vite 5X45 * | ||||
| 075 | 911266-6 | 1.00 | 1.22 | |
| Campo Hm1200 Hr3850 A | ||||
| 076 | 528910-4 | 69.30 | 84.55 | |
| Custodia del motore | ||||
| 079 | 159034-1 | 39.60 | 48.31 | |
| Tappo portaspazzole | ||||
| 080 | 643650-4 | 1.20 | 1.46 | |
| Set di spazzole di carbone | ||||
| 081* | 194987-7 | 6.10 | 7.44 | |
| COPERTURA POSTERIORE | ||||
| 082 | 284055-5 | 12.10 | 14.76 | |
| Rondella a molla 5MM DLS211 | ||||
| 083 | 253427-5 | 1.00 | 1.22 | |
| Vite a brugola 5x16 | ||||
| 084 | 922221-3 | 1.00 | 1.22 | |
| Vite con intaglio esagonale M6x55 | ||||
| 085 | 922376-4 | 1.20 | 1.46 | |
| Rondella 6x12mm | ||||
| 087 | 941151-9 | 1.00 | 1.22 | |
| Dado esagonale M6 | ||||
| 088 | 931302-2 | 1.00 | 1.22 | |
| Rondella elastica 6 A | ||||
| 089 | 253903-9 | 1.00 | 1.22 | |
| Rondella 6x12mm | ||||
| 090 | 941151-9 | 1.00 | 1.22 | |
| Vite 5x25 | ||||
| 091 | 911241-2 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 093 | 182077-8 | 17.60 | 21.47 | |
| Vite 4x14 | ||||
| 094 | 911123-8 | 1.00 | 1.22 | |
| Coperchio antipolvere per interruttore | ||||
| 095 | 421265-5 | 2.40 | 2.93 | |
| Vite ad ali 6x18 | ||||
| 097 | 924321-5 | 1.20 | 1.46 | |
| Rondella in gomma 5,5 * | ||||
| 098 | 261049-7 | 1.20 | 1.46 | |
| Blocco di serraggio | ||||
| 099 | 164543-7 | 10.80 | 13.18 | |
| Anello di serraggio Hr3850-Hr3850K * | ||||
| 100 | 164572-0 | 12.10 | 14.76 | |
| Vite esagonale M6X14 A | ||||
| 101 | 922316-2 | 1.00 | 1.22 | |
| Rondella elastica 6 A | ||||
| 102 | 253903-9 | 1.00 | 1.22 | |
| Maniglia Hr3850(K) * | ||||
| 103 | 343754-9 | 6.00 | 7.32 | |
| Bullone della spazzola | ||||
| 105 | 321210-9 | 3.60 | 4.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 106 | 682505-8 | |||
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 107 | 695123-3 | 22.00 | 26.84 | |
| Staffa di serraggio | ||||
| 108 | 687031-2 | 1.00 | 1.22 | |
| Vite 4X18 | ||||
| 109 | 911131-9 | 1.00 | 1.22 | |
| Vite esagonale M6X14 A | ||||
| 110 | 922316-2 | 1.00 | 1.22 | |
| Rondella elastica 6 A | ||||
| 111 | 253903-9 | 1.00 | 1.22 | |
| Interruttore Sw-52 | ||||
| 112 | 651145-3 | 26.40 | 32.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 114 | 423156-6 | |||
| Molla dello statore Cb5 | ||||
| 121 | 654020-2 | 1.20 | 1.46 | |
| Bussola di serraggio per statorv. 2mm | ||||
| 122 | 654502-4 | 1.00 | 1.22 | |
