Qui troverai tutte le parti e i disegni disponibili di “Makita HR3520B”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

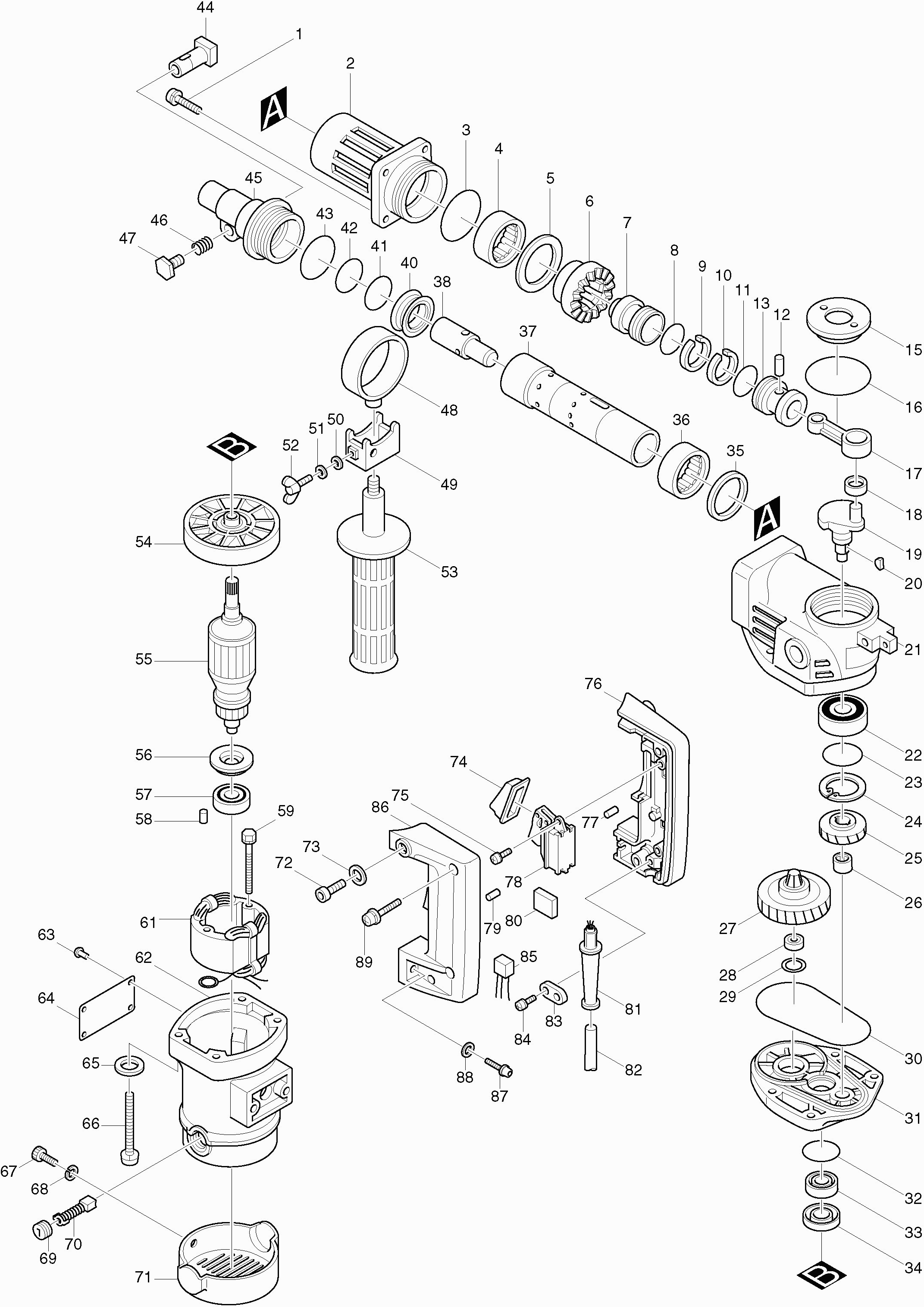

Disegni tecnici di Makita HR3520B
Elenco parti di Makita HR3520B
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Bullone esagonale 6x25 | ||||
| 001 | 922341-3 | 1.00 | 1.22 | |
| Cassa d'urto Hr3520 * | ||||
| 002 | 311612-7 | 48.40 | 59.05 | |
| O-ring 56 | ||||
| 003 | 213655-4 | 2.40 | 2.93 | |
| Cuscinetto a rullini 4016 | ||||
| 004 | 212502-6 | 13.20 | 16.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 005 | 253817-2 | |||
| Ingranaggio 36 | ||||
| 006 | 221367-5 | 26.40 | 32.21 | |
| Pistone Hr3500-Hr3520 * | ||||
| 007 | 322806-9 | 10.80 | 13.18 | |
| O-ring 21 | ||||
| 008 | 213381-5 | 3.60 | 4.39 | |
| Molla del pistone | ||||
| 009 | 412037-9 | 8.40 | 10.25 | |
| Molla del pistone | ||||
| 010 | 412037-9 | 8.40 | 10.25 | |
| O-ring 21 | ||||
| 011 | 213381-5 | 3.60 | 4.39 | |
| Perno 8 * | ||||
| 012 | 256006-8 | 4.80 | 5.86 | |
| Pistone Hr3500-Hr3520 * | ||||
| 013 | 322196-0 | 10.80 | 13.18 | |
| Tappo dell’olio HR2210 * | ||||
| 015 | 411662-3 | 3.60 | 4.39 | |
| Anello O 44 | ||||
| 016 | 213554-0 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 017 | 315248-4 | |||
| Cuscinetto a rullini 1012 | ||||
| 018 | 212065-2 | 10.80 | 13.18 | |
| Non più disponibile, nessuna sostituzione | ||||
| 019 | 321725-6 | |||
| Spina di allineamento 3 | ||||
| 020 | 254002-0 | 1.00 | 1.22 | |
| Carter Hr3520 * | ||||
| 021 | 159507-4 | 72.60 | 88.57 | |
| Cuscinetto a sfere 6203dw | ||||
| 022 | 211278-2 | 9.60 | 11.71 | |
| Anello O 40 | ||||
| 023 | 213507-9 | 1.20 | 1.46 | |
| Anello di bloccaggio | ||||
| 024 | 257998-4 | 1.20 | 1.46 | |
| Ingranaggio 36 Hr3500-Hr3520 * | ||||
| 025 | 221676-2 | 10.80 | 13.18 | |
| Cuscinetto a rullini 810 | ||||
| 026 | 212043-2 | 3.60 | 4.39 | |
| Limitatore di coppia | ||||
| 027 | 151176-7 | 81.40 | 99.31 | |
| Cuscinetto a sfere 608llb | ||||
| 028 | 210043-6 | 2.40 | 2.93 | |
| Rondella sottile 15 | ||||
| 029 | 253314-8 | 1.00 | 1.22 | |
| Anello di guarnizione 97 * | ||||
| 030 | 421688-7 | 2.40 | 2.93 | |
| Carcassa del ingranaggio Hr3520 * | ||||
| 031 | 157304-2 | 28.60 | 34.89 | |
| Anello O 32 | ||||
| 032 | 213459-4 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 033 | 211129-9 | 8.40 | 10.25 | |
| Anello di tenuta 14 | ||||
| 034 | 213160-1 | 4.80 | 5.86 | |
| Rondella 35 * | ||||
| 035 | 267060-7 | 7.20 | 8.78 | |
| Cuscinetto a rullini 4016 | ||||
| 036 | 212502-6 | 13.20 | 16.10 | |
| CILINDRO | ||||
| 037 | 152493-8 | 106.70 | 130.17 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 038 | 322805-1 | |||
| Palla di acciaio 7.9 | ||||
| 039 | 216004-4 | 1.00 | 1.22 | |
| Anello X 28 | ||||
| 040 | 213428-5 | 17.60 | 21.47 | |
| Anello-O 27 | ||||
| 041 | 213411-2 | 3.60 | 4.39 | |
| Anello-O 27 | ||||
| 042 | 213411-2 | 3.60 | 4.39 | |
| Anello O 44 | ||||
| 043 | 213554-0 | 2.40 | 2.93 | |
| Morsetto per utensili | ||||
| 044 | 331301-8 | 23.10 | 28.18 | |
| Guida Scalpello Hr3520B * | ||||
| 045 | 322222-5 | 99.00 | 120.78 | |
| Molla a compressione 15 | ||||
| 046 | 231375-8 | 1.20 | 1.46 | |
| Bullone esagonale 8x12 | ||||
| 047 | 265321-9 | 4.80 | 5.86 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 048 | 164569-9 | 13.20 | 16.10 | |
| Blocco di serraggio | ||||
| 049 | 164543-7 | 10.80 | 13.18 | |
| Rondella in gomma 5,5 * | ||||
| 050 | 261049-7 | 1.20 | 1.46 | |
| Rondella in gomma 5,5 * | ||||
| 051 | 261049-7 | 1.20 | 1.46 | |
| Vite ad ali 6x18 | ||||
| 052 | 924321-5 | 1.20 | 1.46 | |
| Ventola 82 | ||||
| 054 | 241827-1 | 8.40 | 10.25 | |
| Indotto Hr3520 | ||||
| 055 | 512818-2 | 68.20 | 83.20 | |
| Anello di isolamento | ||||
| 056 | 681625-5 | 1.20 | 1.46 | |
| Cuscinetto a sfere 608llb | ||||
| 057 | 210043-6 | 2.40 | 2.93 | |
| Spillo in Gomma 4 | ||||
| 058 | 263014-2 | 1.00 | 1.22 | |
| Vite 5X60 * | ||||
| 059 | 911681-4 | 1.20 | 1.46 | |
| Campo Hr3500 * | ||||
| 061 | 528706-3 | 59.40 | 72.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 062 | 157305-0 | |||
| Rondella 6mm A | ||||
| 065 | 267214-6 | 1.00 | 1.22 | |
| Vite con intaglio esagonale M6x50 | ||||
| 066 | 922371-4 | 1.20 | 1.46 | |
| Vite a brugola 5x16 | ||||
| 067 | 922221-3 | 1.00 | 1.22 | |
| Rondella a molla 5MM DLS211 | ||||
| 068 | 253427-5 | 1.00 | 1.22 | |
| Tappo portaspazzole | ||||
| 069 | 643600-9 | 1.20 | 1.46 | |
| Set di spazzole di carbone Cb-105 | ||||
| 070 | 181038-5 | 8.40 | 10.25 | |
| Coperchio Posteriore * | ||||
| 071 | 284056-3 | 13.20 | 16.10 | |
| Vite a brugola M6x22 | ||||
| 072 | 922336-6 | 1.00 | 1.22 | |
| Rondella 6mm A | ||||
| 073 | 267214-6 | 1.00 | 1.22 | |
| Coperchio antipolvere per interruttore | ||||
| 074 | 421265-5 | 2.40 | 2.93 | |
| Vite 4x16 A | ||||
| 075 | 911526-6 | 1.00 | 1.22 | |
| Set maniglie Hr3520B | ||||
| 076 | 182076-0 | 19.80 | 24.16 | |
| Spillo in Gomma 4 | ||||
| 077 | 263002-9 | 1.00 | 1.22 | |
| Interruttore Sw-52 | ||||
| 078 | 651145-3 | 26.40 | 32.21 | |
| Spillo in Gomma 4 | ||||
| 079 | 263002-9 | 1.00 | 1.22 | |
| Gomma spugna | ||||
| 080 | 685700-9 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 081 | 682505-8 | |||
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 082 | 695123-3 | 22.00 | 26.84 | |
| Striscia di terminali * | ||||
| 083 | 687000-3 | 1.00 | 1.22 | |
| Vite 4X18 | ||||
| 084 | 911133-5 | 1.00 | 1.22 | |
| Bullone esagonale 6x25 | ||||
| 087 | 922341-3 | 1.00 | 1.22 | |
| Rondella 6mm A | ||||
| 088 | 267214-6 | 1.00 | 1.22 | |
| Vite 5x25 | ||||
| 089 | 911243-8 | 1.00 | 1.22 | |
