Qui troverai tutte le parti e i disegni disponibili di “Makita HR3200C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

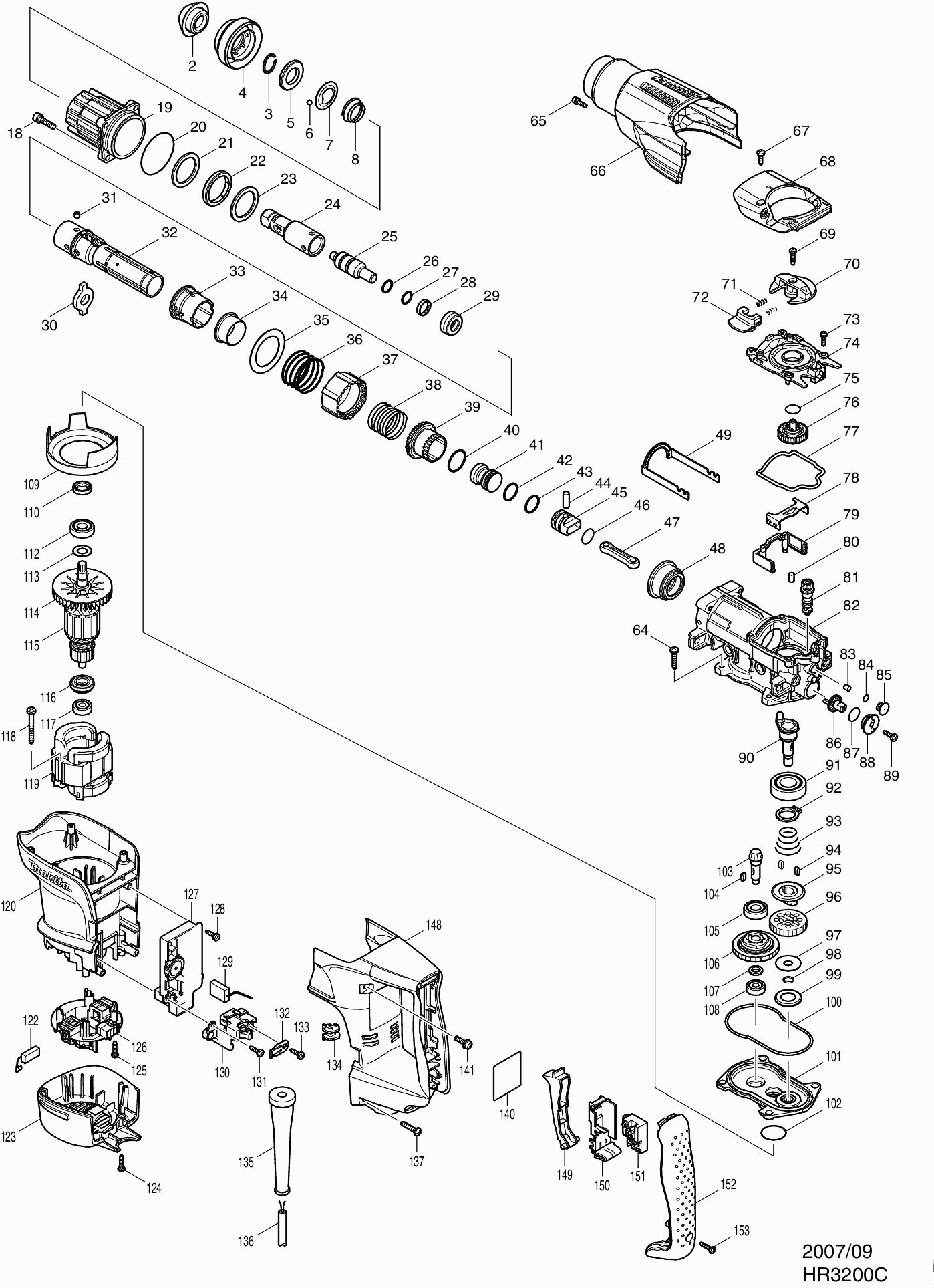

Disegni tecnici di Makita HR3200C
Elenco parti di Makita HR3200C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio Del Porta Scalpello | ||||
| 002 | 286282-0 | 2.40 | 2.93 | |
| Rondella di bloccaggio 19 | ||||
| 003 | 233940-9 | 1.20 | 1.46 | |
| Cappuccio di blocco scalpello | ||||
| 004 | 450245-4 | 2.40 | 2.93 | |
| Rondella 21 | ||||
| 005 | 257288-5 | 8.40 | 10.25 | |
| Pallina di acciaio 7.0 | ||||
| 006 | 216022-2 | 1.00 | 1.22 | |
| Anello guida | ||||
| 007 | 345873-7 | 2.40 | 2.93 | |
| Molla di compressione 22-32 | ||||
| 008 | 234049-0 | 1.00 | 1.22 | |
| Bullone esagonale 6x25 | ||||
| 018 | 922341-3 | 1.00 | 1.22 | |
| CILINDRO | ||||
| 019 | 158533-0 | 30.80 | 37.58 | |
| Keerring 28 Hr3000C | ||||
| 019C10 | 213436-6 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 019C20 | 213516-8 | |||
| O-ring 53 | ||||
| 020 | 213656-2 | 1.20 | 1.46 | |
| Rivetto 34 | ||||
| 021 | 267810-0 | 6.00 | 7.32 | |
| Anello in uretano 34 | ||||
| 022 | 262138-1 | 2.40 | 2.93 | |
| Rivetto 34 | ||||
| 023 | 267810-0 | 6.00 | 7.32 | |
| Porta scalpello | ||||
| 024 | 324840-5 | 36.30 | 44.29 | |
| Perno di percussione | ||||
| 025 | 324849-7 | 8.40 | 10.25 | |
| Anello O 15 | ||||
| 026 | 213228-3 | 1.00 | 1.22 | |
| Anello O 15 | ||||
| 027 | 213228-3 | 1.00 | 1.22 | |
| Anello di fluoro 20 | ||||
| 028 | 213321-3 | 8.40 | 10.25 | |
| Anello di gomma 13mm | ||||
| 029 | 424062-8 | 6.00 | 7.32 | |
| Guida crosshd. MFK 700/B | ||||
| 030 | 324838-2 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 031 | 256266-2 | |||
| CILINDRO | ||||
| 032 | 331794-9 | 147.40 | 179.83 | |
| Cespuglio guida | ||||
| 033 | 450243-8 | 2.40 | 2.93 | |
| Rondella 29 | ||||
| 034 | 331805-0 | 10.80 | 13.18 | |
| Rondella 40 | ||||
| 035 | 267360-5 | 2.40 | 2.93 | |
| Molla di compressione 42 | ||||
| 036 | 234052-1 | 2.40 | 2.93 | |
| Boccola di bloccaggio | ||||
| 037 | 450236-5 | 2.40 | 2.93 | |
| Molla di compressione 34 | ||||
| 038 | 234050-5 | 2.40 | 2.93 | |
| MANICOTTO FILETTATO | ||||
| 039 | 331795-7 | 23.10 | 28.18 | |
| Anello-O 26 | ||||
| 040 | 213434-0 | 1.00 | 1.22 | |
| Perno di percussione | ||||
| 041 | 324858-6 | 4.80 | 5.86 | |
| Anello O 20 | ||||
| 042 | 213283-5 | 2.40 | 2.93 | |
| Anello O 20 | ||||
| 043 | 213283-5 | 2.40 | 2.93 | |
| Spina 7 | ||||
| 044 | 256087-2 | 1.00 | 1.22 | |
| PISTONE | ||||
| 045 | 324918-4 | 16.50 | 20.13 | |
| Anello O 18 | ||||
| 046 | 213262-3 | 1.20 | 1.46 | |
| ASTA CONICA | ||||
| 047 | 450235-7 | 3.60 | 4.39 | |
| Ingranaggio 37 | ||||
| 048 | 227531-6 | 30.80 | 37.58 | |
| Braccio di collegamento | ||||
| 049 | 345867-2 | 6.00 | 7.32 | |
| Vite a tappo 5X25 | ||||
| 064 | 266041-8 | 1.00 | 1.22 | |
| Bullone esagonale | ||||
| 065 | 922123-3 | 1.00 | 1.22 | |
| Coperchio del carter HR3200C | ||||
| 066 | 450261-6 | 8.40 | 10.25 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 067 | 265B74-2 | 1.00 | 1.22 | |
| Coperchio del carter Hr3210Fct | ||||
| 068 | 318201-9 | 10.80 | 13.18 | |
| Vite di rubinetto 4x18 | ||||
| 069 | 265A48-7 | 1.00 | 1.22 | |
| Pulsante di regolazione | ||||
| 070 | 450249-6 | 3.60 | 4.39 | |
| Molla di compressione 3 | ||||
| 071 | 233436-0 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 072 | 450250-1 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 073 | 911128-8 | |||
| Coperchio dell'olio | ||||
| 074 | 450241-2 | 3.60 | 4.39 | |
| Anello O 16 | ||||
| 075 | 213223-3 | 1.00 | 1.22 | |
| Ingranaggio 33 | ||||
| 076 | 158437-6 | 2.40 | 2.93 | |
| Anello di guarnizione B | ||||
| 077 | 424064-4 | 1.20 | 1.46 | |
| Piastra di Connessione | ||||
| 078 | 345868-0 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 079 | 450247-0 | |||
| Penna di gomma 6 | ||||
| 080 | 263005-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 081 | 450242-0 | |||
| Carter cpl HR3200C P | ||||
| 082 | 158532-2 | 36.30 | 44.29 | |
| Filtro | ||||
| 083 | 443138-2 | 1.00 | 1.22 | |
| Anello O 8 | ||||
| 084 | 213030-4 | 1.00 | 1.22 | |
| Cappuccio del filtro | ||||
| 085 | 450238-1 | 1.20 | 1.46 | |
| INGRANAGGIO | ||||
| 086 | 450244-6 | 2.40 | 2.93 | |
| Anello O 16 | ||||
| 087 | 213223-3 | 1.00 | 1.22 | |
| Portacappuccio | ||||
| 088 | 450237-3 | 2.40 | 2.93 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 089 | 265B74-2 | 1.00 | 1.22 | |
| Albero Motore | ||||
| 090 | 324839-0 | 10.80 | 13.18 | |
| Cuscinetto a sfera 6004llu | ||||
| 091 | 211332-2 | 7.20 | 8.78 | |
| Anello di bloccaggio S-20 | ||||
| 092 | 961060-6 | 1.00 | 1.22 | |
| Molla di compressione conica 21-31 | ||||
| 093 | 231991-6 | 1.20 | 1.46 | |
| Chiavetta elastica 4 | ||||
| 094 | 254239-9 | 1.20 | 1.46 | |
| ACCOPPIAMENTO | ||||
| 095 | 324848-9 | 6.00 | 7.32 | |
| Ingranaggio 33 | ||||
| 096 | 227188-3 | 13.20 | 16.10 | |
| Rondella 10 | ||||
| 097 | 253197-6 | 1.00 | 1.22 | |
| Anello di bloccaggio Wr10 | ||||
| 098 | 961036-3 | 1.00 | 1.22 | |
| Anello di ciotola | ||||
| 099 | 345869-8 | 2.40 | 2.93 | |
| Anello di tenuta A Hr3210Fct | ||||
| 100 | 424063-6 | 1.20 | 1.46 | |
| Custodia del ingranaggio Hr3210Fct | ||||
| 101 | 158534-8 | 16.50 | 20.13 | |
| Anello O 28 | ||||
| 102 | 213415-4 | 1.00 | 1.22 | |
| Ingranaggio 9 | ||||
| 103 | 227533-2 | 14.30 | 17.45 | |
| Chiavetta elastica 4 | ||||
| 104 | 254239-9 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 210105-0 | |||
| Limitatore di coppia | ||||
| 106 | 125421-6 | 52.80 | 64.42 | |
| Anello 10 | ||||
| 107 | 257291-6 | 1.20 | 1.46 | |
| Cuscinetto a sfere 608ddw | ||||
| 108 | 210005-4 | 4.80 | 5.86 | |
| Piastra distanziatrice | ||||
| 109 | 450251-9 | 2.40 | 2.93 | |
| Anello di tenuta 12mm | ||||
| 110 | 213678-2 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 112 | 210105-0 | |||
| Rondella 12 | ||||
| 113 | 253084-9 | 1.00 | 1.22 | |
| Ventola 70 | ||||
| 114 | 241863-7 | 8.40 | 10.25 | |
| Indotto | ||||
| 115 | 513748-0 | 63.80 | 77.84 | |
| Anello di isolamento | ||||
| 116 | 681650-6 | 6.00 | 7.32 | |
| Cuscinetto a sfere 608ddw | ||||
| 117 | 210005-4 | 4.80 | 5.86 | |
| VITE AUTOFILATTANTE 5X45MM * | ||||
| 118 | 266056-5 | 1.00 | 1.22 | |
| CAMPO | ||||
| 119 | 625813-4 | 41.80 | 51.00 | |
| Custodia del motore | ||||
| 120 | 450252-7 | 18.70 | 22.81 | |
| Set di spazzole di carbone CB350 | ||||
| 122 | 194160-9 | 5.50 | 6.71 | |
| Copertura del motore Hr3210Fct | ||||
| 123 | 450253-5 | 6.00 | 7.32 | |
| Vite di rubinetto 4x18 | ||||
| 124 | 265A48-7 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 125 | 265A48-7 | 1.00 | 1.22 | |
| Portaspazzole di Carbone | ||||
| 126 | 638519-5 | 8.40 | 10.25 | |
| Regolatore di velocità | ||||
| 127 | 631784-5 | 52.80 | 64.42 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 128 | 265B74-2 | 1.00 | 1.22 | |
| Cablaggio Hr4011C | ||||
| 129 | 638406-8 | 2.40 | 2.93 | |
| MORSETTO DEL CAVO | ||||
| 130 | 450246-2 | 2.40 | 2.93 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 131 | 265B74-2 | 1.00 | 1.22 | |
| Rilievo di tensione | ||||
| 132 | 687169-3 | 1.00 | 1.22 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 133 | 265B74-2 | 1.00 | 1.22 | |
| LENTE | ||||
| 134 | 450240-4 | 2.40 | 2.93 | |
| Passacavo 10 | ||||
| 135 | 682560-0 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 136 | 695123-3 | 22.00 | 26.84 | |
| Vite a tappo 5X25 | ||||
| 137 | 266041-8 | 1.00 | 1.22 | |
| Targhetta HR3200C P | ||||
| 140 | 864532-9 | 1.20 | 1.46 | |
| Vite Vk 20mm | ||||
| 141 | 911233-1 | 1.00 | 1.22 | |
| Maniglia HR3200C | ||||
| 148 | 450262-4 | 11.00 | 13.42 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 149 | 419025-7 | 3.60 | 4.39 | |
| Porta Interruttore | ||||
| 150 | 154626-1 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 151 | 650567-4 | |||
| Copertura del Manico | ||||
| 152 | 450257-7 | 13.20 | 16.10 | |
| Vite di rubinetto 4x18 | ||||
| 153 | 265A48-7 | 1.00 | 1.22 | |
