Qui troverai tutte le parti e i disegni disponibili di “Makita HR2811FT”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

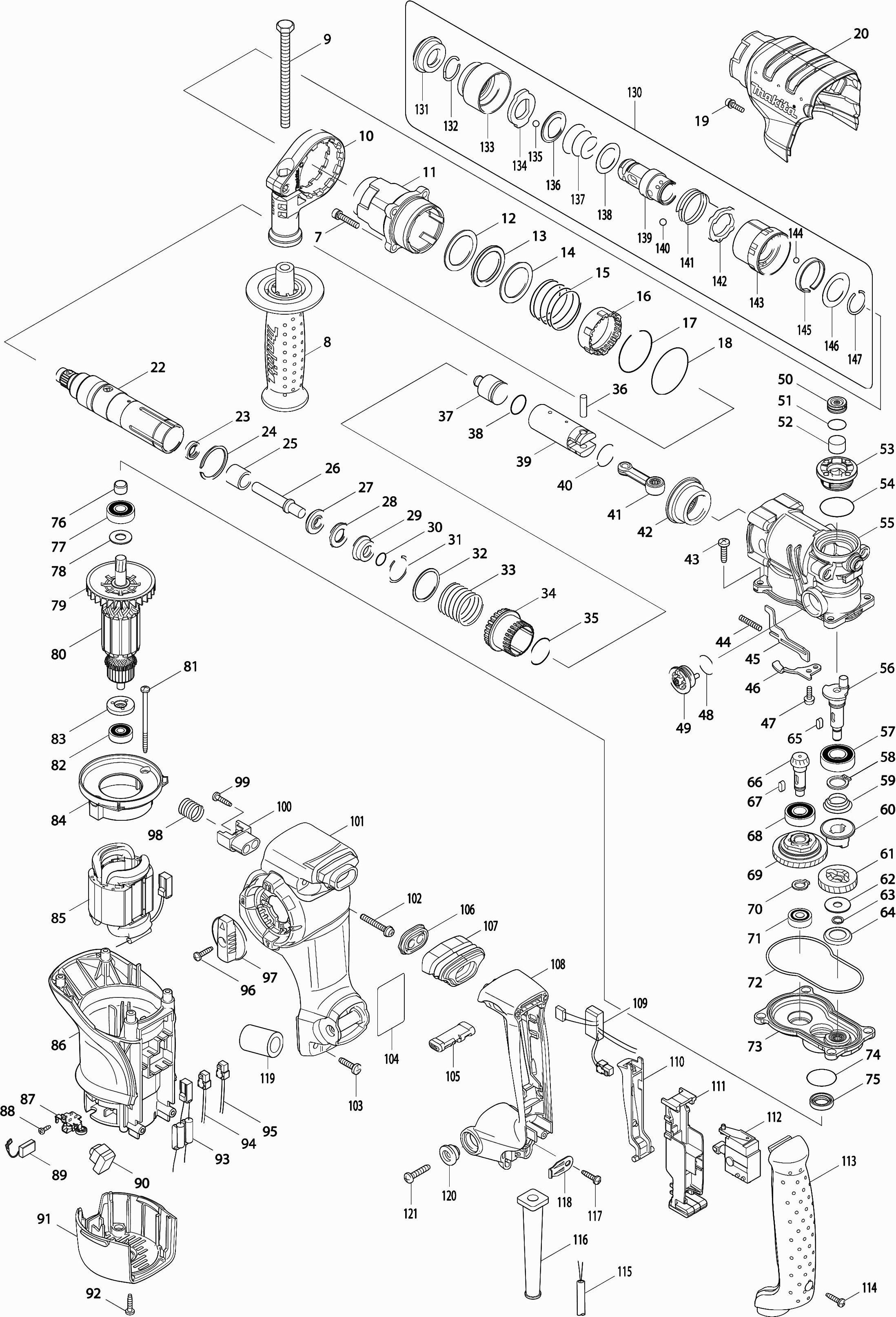

Disegni tecnici di Makita HR2811FT
Elenco parti di Makita HR2811FT
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Bullone a brugola Ck M5x25mm | ||||
| 007 | 922241-7 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 008 | 158057-6 | 9.60 | 11.71 | |
| Bullone dado M8x110mm | ||||
| 009 | 265495-6 | 1.20 | 1.46 | |
| Staffa della maniglia | ||||
| 010 | 419975-6 | 3.60 | 4.39 | |
| Carter del cilindro | ||||
| 011 | 158288-7 | 16.50 | 20.13 | |
| Rivetto 31 | ||||
| 012 | 267354-0 | 1.00 | 1.22 | |
| Anello in uretano 31 | ||||
| 013 | 262133-1 | 3.60 | 4.39 | |
| Rivetto 31 | ||||
| 014 | 267354-0 | 1.00 | 1.22 | |
| Molla a compressione 37 | ||||
| 015 | 234020-4 | 1.00 | 1.22 | |
| Boccola di bloccaggio | ||||
| 016 | 419986-1 | 1.20 | 1.46 | |
| Rondella 41 | ||||
| 017 | 233952-2 | 1.00 | 1.22 | |
| Anello O 46 | ||||
| 018 | 213620-3 | 1.20 | 1.46 | |
| Bullone esagonale 4x16 | ||||
| 019 | 922128-3 | 1.00 | 1.22 | |
| Coperchio del Carter | ||||
| 020 | 419984-5 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 022 | K00123-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 023 | 213076-0 | |||
| Anello di bloccaggio | ||||
| 024 | 961140-8 | 1.20 | 1.46 | |
| MANICOTTO FILETTATO | ||||
| 025 | 331769-8 | 2.40 | 2.93 | |
| Perno di percussione | ||||
| 026 | 324796-2 | 2.40 | 2.93 | |
| Anello 10 | ||||
| 027 | 324402-9 | 2.40 | 2.93 | |
| Anello tampone | ||||
| 028* | 421955-0 | 1.20 | 1.46 | |
| Alloggiamento dell'anello O | ||||
| 029 | 324216-6 | 6.00 | 7.32 | |
| Anello O 9 | ||||
| 030* | 213073-6 | 1.20 | 1.46 | |
| Rondella elastica 28 | ||||
| 031* | 233917-4 | 1.00 | 1.22 | |
| Rondella 29 | ||||
| 032 | 267105-1 | 2.40 | 2.93 | |
| Molla di compressione 20 | ||||
| 033 | 234021-2 | 1.00 | 1.22 | |
| Cespuglio guida | ||||
| 034 | 331770-3 | 24.20 | 29.52 | |
| Anello-O 26 | ||||
| 035 | 213435-8 | 1.00 | 1.22 | |
| Perno 6 | ||||
| 036 | 256099-5 | 2.40 | 2.93 | |
| Martello pneumatico | ||||
| 037 | 324733-6 | 2.40 | 2.93 | |
| Anello O 16 | ||||
| 038* | 213227-5 | 1.20 | 1.46 | |
| PISTONE | ||||
| 039 | 331776-1 | 16.50 | 20.13 | |
| Rondella 21 | ||||
| 040 | 233954-8 | 1.00 | 1.22 | |
| Bielletta Hr2811 | ||||
| 041 | 158282-9 | 3.60 | 4.39 | |
| Ingranaggio 31 | ||||
| 042 | 227532-4 | 28.60 | 34.89 | |
| Vite 4x20 | ||||
| 043 | 266420-0 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 044 | 234019-9 | 1.00 | 1.22 | |
| Piastra di Connessione | ||||
| 045 | 345814-3 | 1.00 | 1.22 | |
| Piastra di Guida | ||||
| 046 | 345815-1 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 047 | 911116-5 | 1.00 | 1.22 | |
| Anello O 18 | ||||
| 048 | 213262-3 | 1.20 | 1.46 | |
| Anello di connessione Hr2811 | ||||
| 049 | 162256-4 | 1.20 | 1.46 | |
| Cappuccio del filtro | ||||
| 050 | 419988-7 | 1.00 | 1.22 | |
| Anello O 16 | ||||
| 051 | 213218-6 | 1.20 | 1.46 | |
| Filtro | ||||
| 052 | 443129-3 | 1.00 | 1.22 | |
| Coperchio del Casing della Trasmissione | ||||
| 053 | 419987-9 | 1.20 | 1.46 | |
| Anello-O 30 | ||||
| 054 | 213406-5 | 1.20 | 1.46 | |
| Carter del manovella | ||||
| 055 | 158289-5 | 36.30 | 44.29 | |
| Albero a gomiti Hr2811 | ||||
| 056 | 324793-8 | 9.60 | 11.71 | |
| Cuscinetto a sfere 6002llu | ||||
| 057 | 211232-6 | 8.40 | 10.25 | |
| Rondella di bloccaggio S-15 | ||||
| 058 | 961055-9 | 1.00 | 1.22 | |
| Molla di pressione 26-26 | ||||
| 059 | 233951-4 | 1.00 | 1.22 | |
| ACCOPPIAMENTO | ||||
| 060 | 223167-9 | 4.80 | 5.86 | |
| Ingranaggio 29 | ||||
| 061 | 226653-9 | 11.00 | 13.42 | |
| Rivetto 29 | ||||
| 062 | 267353-2 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 063 | 961034-7 | 1.00 | 1.22 | |
| Rondella 16 | ||||
| 064 | 345818-5 | 1.00 | 1.22 | |
| Chiavetta elastica 4 | ||||
| 065 | 254239-9 | 1.20 | 1.46 | |
| Ingranaggio 9 | ||||
| 066 | 227524-3 | 14.30 | 17.45 | |
| Chiavetta elastica 4 | ||||
| 067 | 254239-9 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 068 | 210105-0 | |||
| Limitatore di coppia | ||||
| 069 | 125386-2 | 41.80 | 51.00 | |
| Anello di bloccaggio S-10 | ||||
| 070 | 257408-1 | 1.20 | 1.46 | |
| Cuscinetto a sfere 608 2rs | ||||
| 071 | 210024-0 | 3.60 | 4.39 | |
| Anello di tenuta Hr2811 | ||||
| 072 | 424028-8 | 1.00 | 1.22 | |
| Coppia di alloggiamento del ingranaggio | ||||
| 073 | 158287-9 | 11.00 | 13.42 | |
| Anello-O 26 | ||||
| 074 | 213407-3 | 1.20 | 1.46 | |
| Anello di tenuta 12mm | ||||
| 075 | 213678-2 | 6.00 | 7.32 | |
| Manicotto 10 | ||||
| 076 | 331775-3 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6000llu | ||||
| 077 | 210054-1 | 6.00 | 7.32 | |
| Rondella 10 | ||||
| 078 | 253171-4 | 1.00 | 1.22 | |
| Ventola 64 | ||||
| 079 | 240095-3 | 1.20 | 1.46 | |
| Indotto | ||||
| 080 | 515294-9 | 39.60 | 48.31 | |
| Vite di taglio 4x70 | ||||
| 081 | 266325-4 | 1.00 | 1.22 | |
| Cuscinetto a sfere 627ddw | ||||
| 082 | 210045-2 | 3.60 | 4.39 | |
| Anello di isolamento | ||||
| 083 | 681656-4 | 1.00 | 1.22 | |
| Piastra distanziatrice | ||||
| 084 | 419989-5 | 1.20 | 1.46 | |
| CAMPO | ||||
| 085 | 526584-5 | 26.40 | 32.21 | |
| Set Carter del Motore | ||||
| 086 | 419982-9 | 9.60 | 11.71 | |
| Portaspazzole di Carbone | ||||
| 087 | 643766-5 | 2.40 | 2.93 | |
| Vite 3x10 | ||||
| 088 | 266421-8 | 1.00 | 1.22 | |
| Set di spazzole Cb-325 | ||||
| 089 | 194074-2 | 2.40 | 2.93 | |
| Circuito di luce | ||||
| 090 | 631754-4 | 8.40 | 10.25 | |
| Coperchio inferiore | ||||
| 091 | 419983-7 | 3.60 | 4.39 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 092 | 265B67-9 | 1.00 | 1.22 | |
| CONDENSATORE | ||||
| 093 | 638568-2 | 4.80 | 5.86 | |
| Cablaggio | ||||
| 094 | 638567-4 | 2.40 | 2.93 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 096 | 265B67-9 | 1.00 | 1.22 | |
| Pulsante di regolazione | ||||
| 097 | 158284-5 | 2.40 | 2.93 | |
| Molla a compressione 14 | ||||
| 098 | 234022-0 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 099 | 265B67-9 | 1.00 | 1.22 | |
| GUIDA A MOLLA | ||||
| 100 | 419995-0 | 1.20 | 1.46 | |
| Coperchio di coda | ||||
| 101 | 419979-8 | 12.10 | 14.76 | |
| Vite 5x36 | ||||
| 102 | 911258-5 | 1.00 | 1.22 | |
| Vite 4x20 | ||||
| 103 | 266420-0 | 1.00 | 1.22 | |
| Targa Hr2811ft | ||||
| 104 | 863933-8 | 4.80 | 5.86 | |
| Leva di regolazione l/r | ||||
| 105 | 419992-6 | 1.00 | 1.22 | |
| Cappuccio antipolvere | ||||
| 106 | 419994-2 | 1.20 | 1.46 | |
| Maniglia TSC 55 | ||||
| 108 | 419978-0 | 6.00 | 7.32 | |
| Circuito Elettrico | ||||
| 109 | 631753-6 | 8.40 | 10.25 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 110 | 419990-0 | 1.20 | 1.46 | |
| Porta manopola dell'interruttore | ||||
| 111 | 158281-1 | 2.40 | 2.93 | |
| Interruttore | ||||
| 112 | 650591-7 | 17.60 | 21.47 | |
| Copertura del Manico | ||||
| 113 | 419980-3 | 8.40 | 10.25 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 114 | 265B67-9 | 1.00 | 1.22 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 115 | 695123-3 | 22.00 | 26.84 | |
| Passacavo 10 | ||||
| 116 | 682573-1 | 2.40 | 2.93 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 117 | 265B67-9 | 1.00 | 1.22 | |
| Rilievo di tensione | ||||
| 118 | 687169-3 | 1.00 | 1.22 | |
| Anello di spugna | ||||
| 119 | 685722-9 | 2.40 | 2.93 | |
| Boccola del Collare 6 | ||||
| 120 | 313139-3 | 1.20 | 1.46 | |
| Vite a tappo 5X25 | ||||
| 121 | 266041-8 | 1.00 | 1.22 | |
| BOORKOP SDS-PLUS | ||||
| 122 | 194080-7 | 35.00 | 42.70 | |
| BOORKOP SDS-PLUS | ||||
| 130 | 194080-7 | 35.00 | 42.70 | |
| Cappuccio antipolvere in gomma 35 | ||||
| 131* | 286263-4 | 1.20 | 1.46 | |
| Rondella di bloccaggio 19 | ||||
| 132 | 233940-9 | 1.20 | 1.46 | |
| Cappuccio di blocco scalpello | ||||
| 133 | 418217-5 | 2.40 | 2.93 | |
| Fermata limite DF500 | ||||
| 134 | 345333-9 | 1.20 | 1.46 | |
| Pallina di acciaio 7.0 | ||||
| 135* | 216022-2 | 1.00 | 1.22 | |
| Anello guida | ||||
| 136 | 345187-4 | 1.20 | 1.46 | |
| Molla a compressione 21-29 | ||||
| 137 | 233916-6 | 1.00 | 1.22 | |
| Rondella 21 | ||||
| 138 | 267279-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 139 | 324355-2 | |||
| Sfera d'acciaio 6 | ||||
| 140* | 216030-3 | 1.00 | 1.22 | |
| Molla di torsione 31 | ||||
| 141 | 231669-1 | 1.00 | 1.22 | |
| Rondella intercambiabile | ||||
| 142 | 345334-7 | 2.40 | 2.93 | |
| Cappuccio di blocco | ||||
| 143 | 418218-3 | 1.20 | 1.46 | |
| Pallina di acciaio 5.0 | ||||
| 144 | 216018-3 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 145 | 345335-5 | 1.00 | 1.22 | |
| Rondella 24 | ||||
| 146 | 267270-6 | 1.00 | 1.22 | |
| Rondella di bloccaggio 21 | ||||
| 147 | 233924-7 | 1.00 | 1.22 | |
