Qui troverai tutte le parti e i disegni disponibili di “Makita HR2651”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

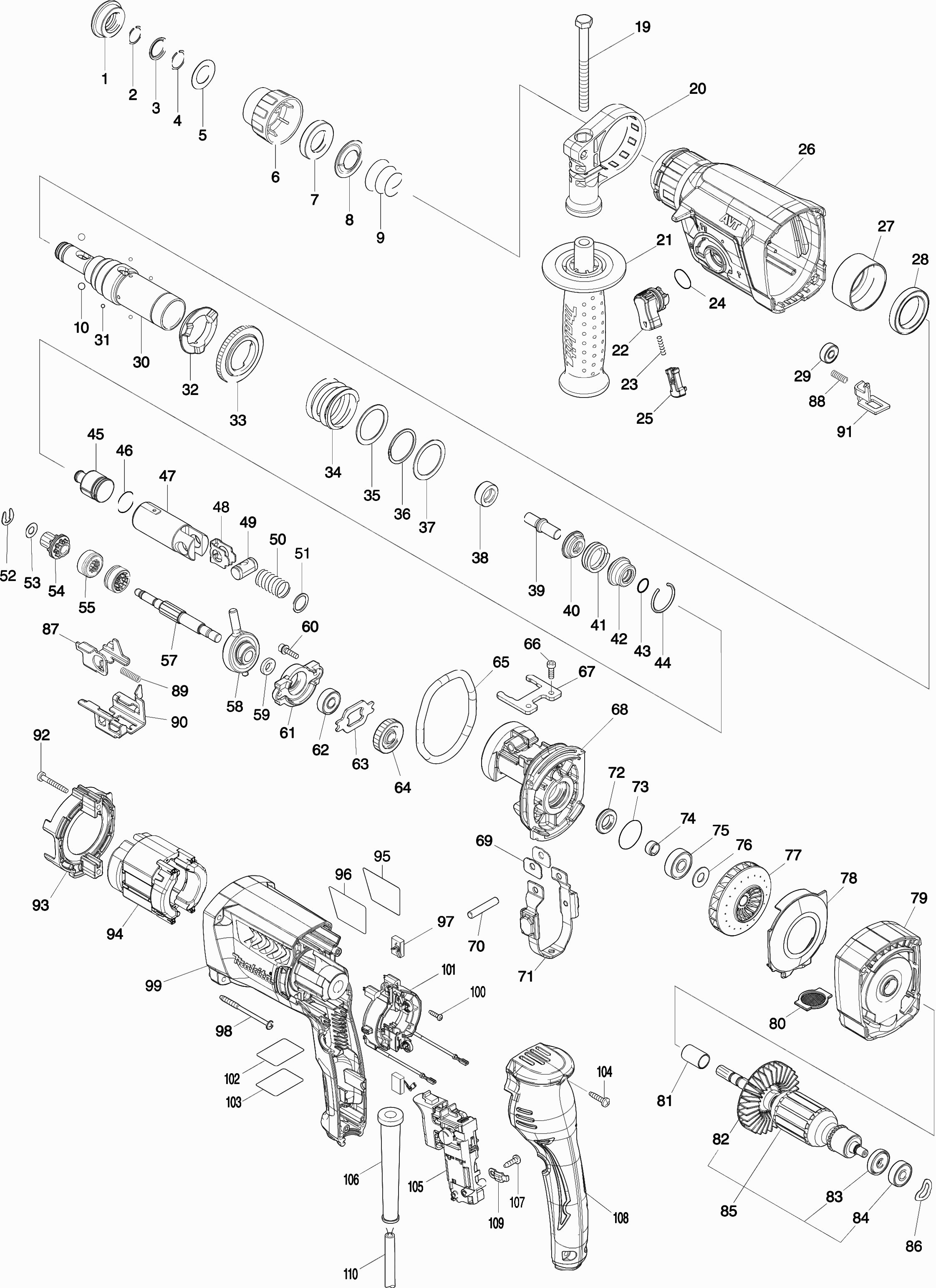

Disegni tecnici di Makita HR2651
Elenco parti di Makita HR2651
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio antipolvere in gomma 35 | ||||
| 001 | 286288-8 | 0.83 | 1.01 | |
| Rondella 14 | ||||
| 002 | 233989-9 | 0.83 | 1.01 | |
| Rivetto 16mm | ||||
| 003 | 346834-0 | 0.83 | 1.01 | |
| Rondella di bloccaggio 15 | ||||
| 004 | 233992-0 | 0.83 | 1.01 | |
| Rondella 17 | ||||
| 005 | 267114-0 | 0.83 | 1.01 | |
| Cappuccio di blocco scalpello | ||||
| 006 | 455393-4 | 0.83 | 1.01 | |
| Anello di bloccaggio 21 | ||||
| 007 | 325813-1 | 1.20 | 1.46 | |
| Anello guida | ||||
| 008 | 346177-0 | 0.83 | 1.01 | |
| Molla a compressione 21-29 | ||||
| 009 | 233916-6 | 0.83 | 1.01 | |
| Pallina di acciaio 7.0 | ||||
| 010 | 216022-2 | 0.83 | 1.01 | |
| Bullone con dado M8x90mm | ||||
| 019 | 266745-2 | 0.83 | 1.01 | |
| Staffa della maniglia | ||||
| 020 | 453129-5 | 2.71 | 3.31 | |
| Maniglia TSC 55 | ||||
| 021 | 158057-6 | 9.24 | 11.27 | |
| DADO M8 | ||||
| 021C10 | 931402-8 | 0.83 | 1.01 | |
| Pulsante di blocco | ||||
| 022 | 457709-9 | 0.83 | 1.01 | |
| Molla di compressione 3x28mm | ||||
| 023 | 234264-6 | 0.83 | 1.01 | |
| Anello O 17 | ||||
| 024 | 213278-8 | 0.83 | 1.01 | |
| Pulsante di regolazione completo | ||||
| 025 | 161656-5 | 1.20 | 1.46 | |
| Carcassa del ingranaggio Hr2651/61 A | ||||
| 026 | 140D00-3 | 11.65 | 14.21 | |
| Guarnizione Olio 25 | ||||
| 026C10 | 213636-8 | 3.96 | 4.83 | |
| MANICOTTO FILETTATO | ||||
| 027 | 331890-3 | 2.71 | 3.31 | |
| Cuscinetto a sfere 6806llu | ||||
| 028 | 211294-4 | 8.21 | 10.02 | |
| Cuscinetto a sfere 606Zz A | ||||
| 029 | 210137-7 | 0.98 | 1.20 | |
| Porta trapano/scalpello | ||||
| 030 | 142972-4 | 21.08 | 25.72 | |
| Anello di tenuta 9 | ||||
| 030C10 | 213344-1 | 3.96 | 4.83 | |
| Pallina di acciaio 3 | ||||
| 031 | 216019-1 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 032 | 332139-4 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 033 | 227360-7 | |||
| Molla a compressione 31mm | ||||
| 034 | 234148-8 | 1.18 | 1.44 | |
| Rondella 30 | ||||
| 035 | 267153-0 | 0.83 | 1.01 | |
| Anello di bloccaggio spiro30 | ||||
| 036 | 257932-4 | 3.12 | 3.81 | |
| Rondella 30 | ||||
| 037 | 267153-0 | 0.83 | 1.01 | |
| Boccola 9b | ||||
| 038 | 325783-4 | 0.98 | 1.20 | |
| Pezzo di percussione "a" | ||||
| 039 | 325789-2 | 1.18 | 1.44 | |
| Anello 10 | ||||
| 040 | 325792-3 | 1.18 | 1.44 | |
| Molla di compressione 20 | ||||
| 041 | 234149-6 | 0.98 | 1.20 | |
| Casa di anello a O "b" | ||||
| 042 | 325793-1 | 2.71 | 3.31 | |
| Anello O 9 | ||||
| 043 | 213073-6 | 0.83 | 1.01 | |
| Rondella elastica 28 | ||||
| 044 | 233979-2 | 0.83 | 1.01 | |
| Martello pneumatico | ||||
| 045 | 325784-2 | 2.71 | 3.31 | |
| Anello O 17.5 | ||||
| 046 | 213258-4 | 2.02 | 2.46 | |
| Pistone-Cilindro | ||||
| 047 | 310345-1 | 8.21 | 10.02 | |
| Piastra di Guida | ||||
| 048 | 346036-8 | 0.83 | 1.01 | |
| Perno Del Pistone Hr2440/50 A | ||||
| 049 | 324215-8 | 2.02 | 2.46 | |
| Molla a compressione 14 | ||||
| 050 | 234098-7 | 0.83 | 1.01 | |
| Rondella di chiusura 14mm | ||||
| 051 | 267447-3 | 0.83 | 1.01 | |
| Anello di arresto Ext-u6 | ||||
| 052 | 257336-0 | 0.83 | 1.01 | |
| Rondella 7 LF1000 A | ||||
| 053 | 267322-3 | 0.83 | 1.01 | |
| Ingranaggio 10 | ||||
| 054 | 227359-2 | 12.22 | 14.91 | |
| Piastra di frizione | ||||
| 055 | 310678-4 | 5.06 | 6.17 | |
| Albero del ingranaggio | ||||
| 057 | 326448-1 | 5.06 | 6.17 | |
| Cuscinetto Pendolare 10 | ||||
| 058 | 219023-9 | 23.06 | 28.13 | |
| Rondella 8 | ||||
| 059 | 257321-3 | 0.83 | 1.01 | |
| Bullone esagonale 4x16 | ||||
| 060 | 266437-3 | 0.83 | 1.01 | |
| Alloggiamento del cuscinetto | ||||
| 061 | 310344-3 | 2.71 | 3.31 | |
| Cuscinetto a sfere 608Zz A | ||||
| 062 | 210046-0 | 0.83 | 1.01 | |
| Blocco del cuscinetto | ||||
| 063 | 285735-6 | 0.83 | 1.01 | |
| Ingranaggio 26 | ||||
| 064 | 227719-8 | 3.54 | 4.32 | |
| Anello O 68 | ||||
| 065 | 213728-3 | 0.98 | 1.20 | |
| Vite a brugola 4x12 | ||||
| 066 | 265353-6 | 0.83 | 1.01 | |
| Piastra di serraggio CS 50 EB | ||||
| 067 | 346222-1 | 0.83 | 1.01 | |
| Alloggiamento interno | ||||
| 068 | 141573-5 | 13.82 | 16.86 | |
| Porta peso | ||||
| 069 | 346180-1 | 0.83 | 1.01 | |
| Perno 6 | ||||
| 070 | 256246-8 | 0.83 | 1.01 | |
| Contrappeso | ||||
| 071 | 161655-7 | 4.45 | 5.43 | |
| Anello di tenuta 12mm | ||||
| 072 | 213678-2 | 5.06 | 6.17 | |
| Anello-O 26 | ||||
| 073 | 213407-3 | 1.18 | 1.44 | |
| Manicotto 9 | ||||
| 074 | 262569-4 | 0.83 | 1.01 | |
| Cuscinetto a sfere 629llb | ||||
| 075 | 210042-8 | 2.36 | 2.88 | |
| Rondella 9 | ||||
| 076 | 253733-8 | 0.83 | 1.01 | |
| Ventilatore 65 | ||||
| 077 | 240182-8 | 5.70 | 6.95 | |
| Piastra distanziatrice | ||||
| 078 | 457711-2 | 1.18 | 1.44 | |
| Alloggiamento del ventilatore | ||||
| 079 | 457710-4 | 2.71 | 3.31 | |
| Filtro | ||||
| 080 | 457713-8 | 1.39 | 1.70 | |
| Manicotto 10 | ||||
| 081 | 262184-4 | 0.83 | 1.01 | |
| Ventilatore 65 | ||||
| 082 | 240121-8 | 0.83 | 1.01 | |
| Anello di isolamento | ||||
| 083 | 681652-2 | 0.83 | 1.01 | |
| Cuscinetto a sfere 627ddw | ||||
| 084 | 210045-2 | 3.12 | 3.81 | |
| Indotto Hr2650/51 | ||||
| 085 | 515424-2 | 28.02 | 34.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 086 | 267804-5 | |||
| Piatto di Scambio B | ||||
| 087 | 347230-5 | 1.67 | 2.04 | |
| Molla di compressione 4 | ||||
| 088 | 233360-7 | 0.83 | 1.01 | |
| Molla di compressione 5 | ||||
| 089 | 234343-0 | 0.83 | 1.01 | |
| Piatto di Scambio A | ||||
| 090 | 347229-0 | 2.36 | 2.88 | |
| Piastra di Blocco | ||||
| 091 | 347228-2 | 1.18 | 1.44 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 092 | 265B70-0 | 0.83 | 1.01 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 092-1 | 265B70-0 | 0.83 | 1.01 | |
| Piastra Intermedia | ||||
| 093 | 451527-7 | 0.98 | 1.20 | |
| CAMPO | ||||
| 094 | 621874-2 | 21.34 | 26.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 095 | 819390-8 | |||
| Targhetta Hr2651 | ||||
| 096 | 853L95-2 | 2.71 | 3.31 | |
| Set di spazzole Cb-325 | ||||
| 097 | 194074-2 | 2.02 | 2.46 | |
| Vite a taglio Pt4x60 | ||||
| 098 | 266052-3 | 0.83 | 1.01 | |
| Custodia del motore | ||||
| 099 | 451536-6 | 9.67 | 11.80 | |
| Vite Met. Ck 3X12Mm Hr2300 | ||||
| 100 | 266556-5 | 0.83 | 1.01 | |
| Portaspazzole di Carbone | ||||
| 101 | 632K38-9 | 6.38 | 7.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 853M00-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 103 | 819389-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 104 | 266326-2 | |||
| Tapschr 4x18mm DGA520 A | ||||
| 104-1 | 265B67-9 | 0.83 | 1.01 | |
| Interruttore Tg853Tb Hr2650/51 A | ||||
| 105 | 651090-2 | 17.38 | 21.20 | |
| Passacavo 10 | ||||
| 106 | 682566-8 | 1.18 | 1.44 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 107 | 266385-6 | 0.83 | 1.01 | |
| Tapschr 4x14mm GA9070Y A | ||||
| 107-1 | 265B74-2 | 0.83 | 1.01 | |
| Copertura del Manico | ||||
| 108 | 451528-5 | 4.14 | 5.05 | |
| Rilievo di tensione | ||||
| 109 | 687682-1 | 0.83 | 1.01 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 110 | 695123-3 | 21.08 | 25.72 | |
| Stofafzuigadapter met stofopvang | ||||
| 112 | 136018-6 | 76.00 | 92.72 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 113 | 424722-2 | |||
| BOCCOLA | ||||
| 114 | 455736-0 | 2.02 | 2.46 | |
| Doorvoermanchet | ||||
| 115 | 424474-5 | 1.00 | 1.22 | |
| Bullone esagonale interno M6x40mm | ||||
| 116 | 251568-1 | 0.83 | 1.01 | |
| Supporto di cattura A | ||||
| 117 | 457730-8 | 2.02 | 2.46 | |
| Coperchio del Tappo H90sc/se | ||||
| 118 | 457723-5 | 1.39 | 1.70 | |
| Pulsante B | ||||
| 120 | 457718-8 | 0.83 | 1.01 | |
| Tubo intermedio | ||||
| 121 | 326988-9 | 27.60 | 33.67 | |
| Base di arresto B | ||||
| 122 | 457728-5 | 0.83 | 1.01 | |
| Piastra traforata | ||||
| 123 | 457722-7 | 1.39 | 1.70 | |
| Molla di compressione 4 | ||||
| 124 | 232386-6 | 0.83 | 1.01 | |
| Piatto per molla | ||||
| 125 | 457721-9 | 0.83 | 1.01 | |
| Pulsante A | ||||
| 126 | 457717-0 | 0.83 | 1.01 | |
| Dado esagonale M4 | ||||
| 127 | 931102-0 | 0.83 | 1.01 | |
| Base di arresto A | ||||
| 128 | 457719-6 | 0.83 | 1.01 | |
| Vite,M4x12 | ||||
| 129 | 251314-2 | 0.83 | 1.01 | |
| Tubo 30D Hr2650/51T P | ||||
| 130 | 245043-7 | 15.60 | 19.03 | |
| Maniglia di bloccaggio Hr2650/61 A | ||||
| 131 | 458668-0 | 2.38 | 2.90 | |
| Molla di compressione 7 | ||||
| 132 | 231316-4 | 0.83 | 1.01 | |
| Vite autofilettante 3x16 | ||||
| 133 | 266130-9 | 0.83 | 1.01 | |
| Set Alloggiamento del Motore | ||||
| 134 | 183G77-3 | 13.83 | 16.87 | |
| Bussola di guida | ||||
| 135 | 457712-0 | 0.83 | 1.01 | |
| Tubo 30C HR2650/51T P | ||||
| 136 | 245042-9 | 7.22 | 8.81 | |
| Penna 3 | ||||
| 137 | 256158-5 | 0.83 | 1.01 | |
| Leva di sblocco | ||||
| 138 | 457720-1 | 0.83 | 1.01 | |
| Set Alloggiamento del Motore | ||||
| 139 | 183G77-3 | 13.83 | 16.87 | |
| Tubo interno WCR 1000 ET-BG | ||||
| 140 | 457724-3 | 0.98 | 1.20 | |
| Gomma spugna B | ||||
| 141 | 457725-1 | 0.83 | 1.01 | |
| Stofbox met HEPA fijnstoffilter | ||||
| 142 | 198981-1 | 27.00 | 32.94 | |
| HEPA fijnstoffilter voor diverse stofboxen | ||||
| 142C10 | 199557-7 | 14.00 | 17.08 | |
