Qui troverai tutte le parti e i disegni disponibili di “Makita HR2470FT”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

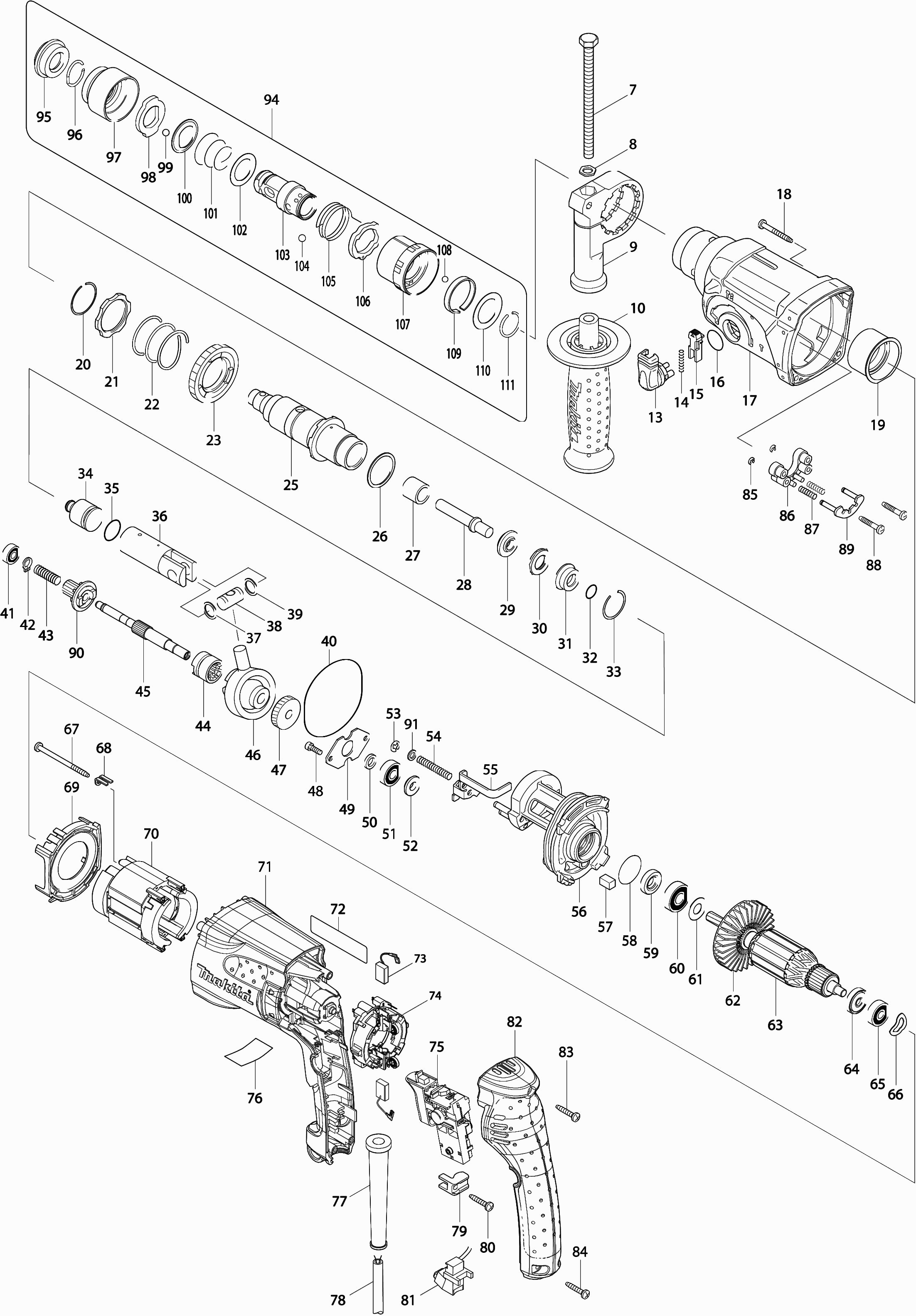

Disegni tecnici di Makita HR2470FT
Elenco parti di Makita HR2470FT
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Bullone esagonale 8x120 | ||||
| 007 | 265583-9 | 1.20 | 1.46 | |
| RONDINA | ||||
| 008 | 345280-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 417630-4 | |||
| Maniglia TSC 55 | ||||
| 010 | 158057-6 | 9.60 | 11.71 | |
| DADO M8 | ||||
| 010A | 931402-8 | 1.00 | 1.22 | |
| Pulsante di regolazione | ||||
| 013 | 162245-9 | 2.40 | 2.93 | |
| Molla di compressione 3x28mm | ||||
| 014 | 234264-6 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 015 | 419192-8 | 1.00 | 1.22 | |
| Anello O 17 | ||||
| 016 | 213278-8 | 1.00 | 1.22 | |
| Coppia di alloggiamento del ingranaggio | ||||
| 017 | 158216-2 | 14.30 | 17.45 | |
| Anello di tenuta 25 | ||||
| 017A | 213345-9 | 2.40 | 2.93 | |
| Vite 4x35 | ||||
| 018 | 266351-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 018-1 | 265B69-5 | |||
| CUSCINETTO A RULLINI | ||||
| 019 | 153290-5 | 7.20 | 8.78 | |
| Anello di ritenzione 29 | ||||
| 020 | 233929-7 | 1.00 | 1.22 | |
| Rivetto 31 | ||||
| 021 | 267460-1 | 1.20 | 1.46 | |
| Molla a compressione 32 | ||||
| 022 | 233401-9 | 2.40 | 2.93 | |
| Ingranaggio 51 | ||||
| 023 | 227109-5 | 10.80 | 13.18 | |
| Portautensili | ||||
| 025 | 158307-9 | 29.70 | 36.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 025A | 213076-0 | |||
| Rondella 28 | ||||
| 026 | 267229-3 | 1.00 | 1.22 | |
| MANICOTTO FILETTATO | ||||
| 027 | 331769-8 | 2.40 | 2.93 | |
| Perno di percussione | ||||
| 028 | 324796-2 | 2.40 | 2.93 | |
| Anello 10 | ||||
| 029 | 324402-9 | 2.40 | 2.93 | |
| Anello tampone | ||||
| 030 | 421955-0 | 1.20 | 1.46 | |
| Alloggiamento dell'anello O | ||||
| 031 | 324216-6 | 6.00 | 7.32 | |
| Anello O 9 | ||||
| 032 | 213073-6 | 1.20 | 1.46 | |
| Anello O 9 | ||||
| 032* | 213073-6 | 1.20 | 1.46 | |
| Rondella elastica 28 | ||||
| 033 | 233917-4 | 1.00 | 1.22 | |
| Rondella elastica 28 | ||||
| 033* | 233917-4 | 1.00 | 1.22 | |
| Martello pneumatico | ||||
| 034 | 324733-6 | 2.40 | 2.93 | |
| Anello O 16 | ||||
| 035 | 213227-5 | 1.20 | 1.46 | |
| Anello O 16 | ||||
| 035* | 213227-5 | 1.20 | 1.46 | |
| Cilindro del pistone | ||||
| 036 | 318132-2 | 13.20 | 16.10 | |
| Rondella 12 | ||||
| 037 | 267104-3 | 1.20 | 1.46 | |
| Perno Del Pistone Hr2440/50 A | ||||
| 038 | 324215-8 | 2.40 | 2.93 | |
| Rondella 12 | ||||
| 039 | 267104-3 | 1.20 | 1.46 | |
| Anello O 63 | ||||
| 040 | 213727-5 | 2.40 | 2.93 | |
| Cuscinetto a sfere 606Zz A | ||||
| 041 | 210137-7 | 1.20 | 1.46 | |
| Anello di bloccaggio S-7 | ||||
| 042 | 961003-8 | 1.00 | 1.22 | |
| Molla di compressione 7 | ||||
| 043 | 233343-7 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044 | 331768-0 | |||
| ACCOPPIAMENTO | ||||
| 045 | 324668-1 | 9.60 | 11.71 | |
| Cuscinetto Pendolare 10 Bhr200 A | ||||
| 046 | 219014-0 | 45.10 | 55.02 | |
| INGRANAGGIO | ||||
| 047 | 226656-3 | 3.60 | 4.39 | |
| Bullone esagonale 4x12 | ||||
| 048 | 266273-7 | 1.00 | 1.22 | |
| Blocco del cuscinetto | ||||
| 049 | 345179-3 | 1.00 | 1.22 | |
| Rondella 8 | ||||
| 050 | 267234-0 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608Zz A | ||||
| 051 | 210046-0 | 1.20 | 1.46 | |
| Rondella 8 | ||||
| 052 | 324212-4 | 4.80 | 5.86 | |
| Anello ferma E-4 | ||||
| 053 | 961011-9 | 1.00 | 1.22 | |
| Molla a Compressione 6 | ||||
| 054 | 233342-9 | 1.00 | 1.22 | |
| Piastra di scambio | ||||
| 055 | 345363-0 | 2.40 | 2.93 | |
| Alloggiamento del cuscinetto | ||||
| 056 | 141574-3 | 10.80 | 13.18 | |
| Feltro di smorzamento | ||||
| 057 | 443126-9 | 1.00 | 1.22 | |
| Anello-O 26 | ||||
| 058 | 213407-3 | 1.20 | 1.46 | |
| Anello di tenuta 10 | ||||
| 059 | 213077-8 | 3.60 | 4.39 | |
| Cuscinetto a sfere 6000ddw | ||||
| 060 | 211289-7 | 13.20 | 16.10 | |
| Rondella 10 | ||||
| 061 | 267213-8 | 1.20 | 1.46 | |
| Ventola 64 | ||||
| 062 | 240092-9 | 2.40 | 2.93 | |
| Indotto Hr2460 | ||||
| 063 | 517984-0 | 33.00 | 40.26 | |
| Anello di isolamento | ||||
| 064 | 681652-2 | 1.00 | 1.22 | |
| Cuscinetto a sfere 627ddw | ||||
| 065 | 210045-2 | 3.60 | 4.39 | |
| BORGRING 15 DLS211Z A | ||||
| 066 | 267804-5 | 1.00 | 1.22 | |
| Vite a taglio Pt4x60 | ||||
| 067 | 266052-3 | 1.20 | 1.46 | |
| Piastra di bloccaggio | ||||
| 068 | 344871-8 | 1.20 | 1.46 | |
| Piastra Intermedia | ||||
| 069 | 419716-0 | 1.00 | 1.22 | |
| Campo HR2460 | ||||
| 070 | 621884-9 | 26.40 | 32.21 | |
| Campo HR2460 | ||||
| 070-1 | 621884-9 | 26.40 | 32.21 | |
| Custodia del motore | ||||
| 071 | 419718-6 | 10.80 | 13.18 | |
| Targa "hr2470ft" | ||||
| 072 | 863556-2 | 3.60 | 4.39 | |
| Set di spazzole Cb-325 | ||||
| 073 | 194074-2 | 2.40 | 2.93 | |
| Set di spazzole Cb-325 | ||||
| 073* | 194074-2 | 2.40 | 2.93 | |
| Portaspazzole di Carbone | ||||
| 074 | 638500-6 | 9.60 | 11.71 | |
| Interruttore | ||||
| 075 | 650588-6 | 16.50 | 20.13 | |
| Targhetta "numero di serie" | ||||
| 076 | 814966-6 | 3.60 | 4.39 | |
| Passacavo 10 | ||||
| 077 | 682566-8 | 1.20 | 1.46 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 078 | 695123-3 | 22.00 | 26.84 | |
| Staffa di serraggio | ||||
| 079 | 687260-7 | 1.00 | 1.22 | |
| Vite autofilettante 4x22 | ||||
| 080 | 266324-6 | 1.00 | 1.22 | |
| Circuito di luce | ||||
| 081 | 631746-3 | 7.20 | 8.78 | |
| Coperchio del alloggiamento del motore Hr2230 | ||||
| 082 | 419717-8 | 6.00 | 7.32 | |
| Vite autofilettante 4x22 | ||||
| 083 | 266324-6 | 1.00 | 1.22 | |
| Vite autofilettante 4x22 | ||||
| 084 | 266324-6 | 1.00 | 1.22 | |
| Anello di arresto E-3 | ||||
| 085 | 961017-7 | 1.00 | 1.22 | |
| Base di guida Hr2450 | ||||
| 086 | 417796-0 | 1.00 | 1.22 | |
| Molla a compressione 4 HR2450 nero | ||||
| 087 | 233344-5 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 088 | 266374-1 | |||
| TAPSCHROEF 4X25 A | ||||
| 088-1 | 265B73-4 | 1.00 | 1.22 | |
| Piastra di Blocco | ||||
| 089 | 163430-7 | 2.40 | 2.93 | |
| Ingranaggio 10 | ||||
| 090 | 227179-4 | 17.60 | 21.47 | |
| Rondella di bloccaggio 5 | ||||
| 091 | 941102-2 | 1.00 | 1.22 | |
| BOORKOP SDS-PLUS | ||||
| 094 | 194080-7 | 35.00 | 42.70 | |
| Cappuccio antipolvere in gomma 35 | ||||
| 095 | 286263-4 | 1.20 | 1.46 | |
| Rondella di bloccaggio 19 | ||||
| 096 | 233940-9 | 1.20 | 1.46 | |
| Cappuccio di blocco scalpello | ||||
| 097 | 418217-5 | 2.40 | 2.93 | |
| Fermata limite DF500 | ||||
| 098 | 345333-9 | 1.20 | 1.46 | |
| Pallina di acciaio 7.0 | ||||
| 099 | 216022-2 | 1.00 | 1.22 | |
| Anello guida | ||||
| 100 | 345187-4 | 1.20 | 1.46 | |
| Molla a compressione 21-29 | ||||
| 101 | 233916-6 | 1.00 | 1.22 | |
| Rondella 21 | ||||
| 102 | 267279-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 103 | 324355-2 | |||
| Sfera d'acciaio 6 | ||||
| 104 | 216030-3 | 1.00 | 1.22 | |
| Molla di torsione 31 | ||||
| 105 | 231669-1 | 1.00 | 1.22 | |
| Rondella intercambiabile | ||||
| 106 | 345334-7 | 2.40 | 2.93 | |
| Cappuccio di blocco | ||||
| 107 | 418218-3 | 1.20 | 1.46 | |
| Pallina di acciaio 5.0 | ||||
| 108 | 216018-3 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 109 | 345335-5 | 1.00 | 1.22 | |
| Rondella 24 | ||||
| 110 | 267270-6 | 1.00 | 1.22 | |
| Rondella di bloccaggio 21 | ||||
| 111 | 233924-7 | 1.00 | 1.22 | |
