Qui troverai tutte le parti e i disegni disponibili di “Makita HR2450”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

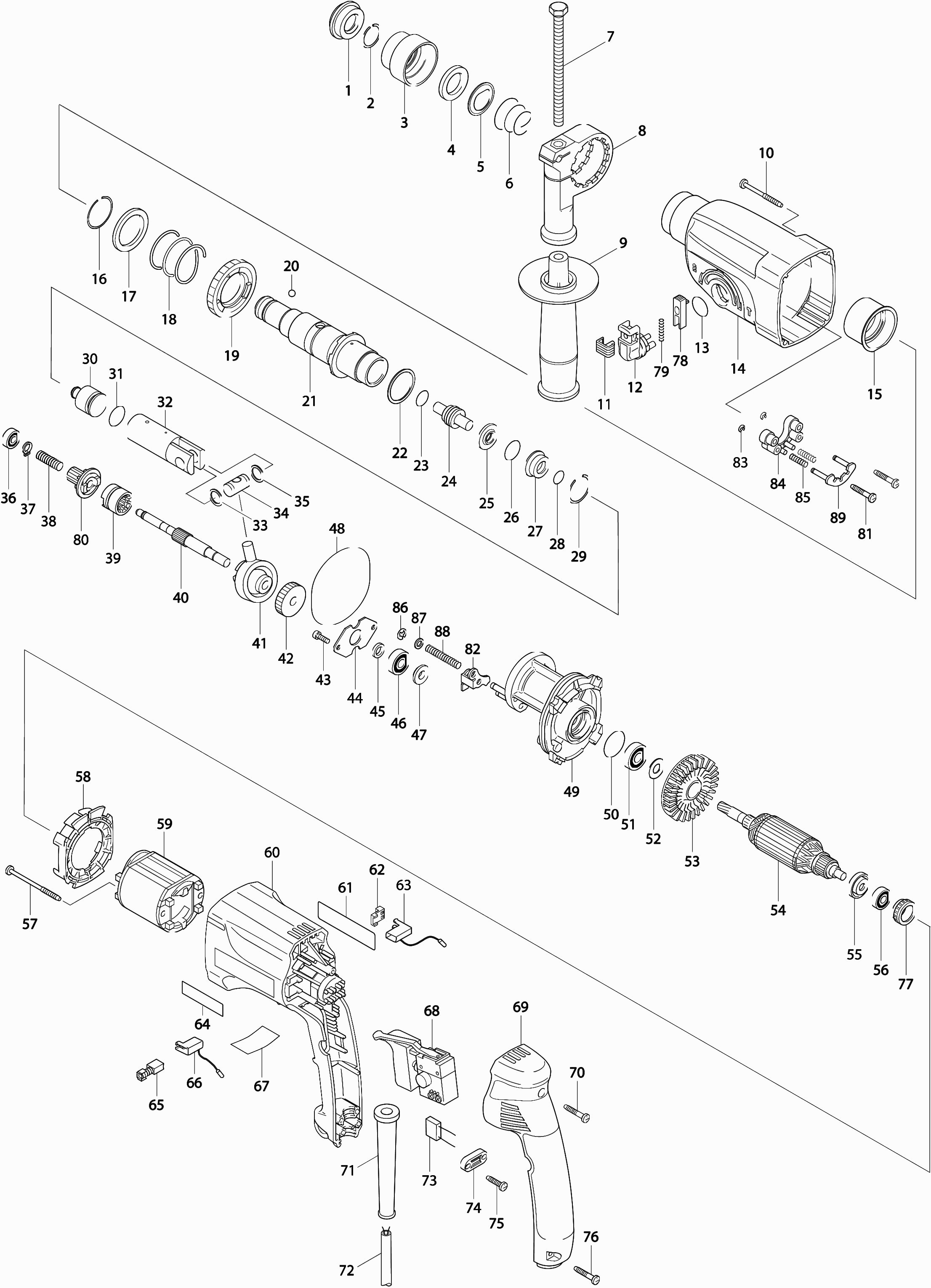

Disegni tecnici di Makita HR2450
Elenco parti di Makita HR2450
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio antipolvere in gomma 35 | ||||
| 001* | 286263-4 | 0.98 | 1.20 | |
| Rondella di bloccaggio 19 | ||||
| 002 | 233940-9 | 0.98 | 1.20 | |
| Cappuccio del mandrino | ||||
| 003 | 417629-9 | 0.83 | 1.01 | |
| Rondella 21 | ||||
| 004 | 257241-1 | 1.18 | 1.44 | |
| Anello guida | ||||
| 005 | 345187-4 | 0.83 | 1.01 | |
| Molla a compressione 21-29 | ||||
| 006 | 233916-6 | 0.83 | 1.01 | |
| Bullone esagonale 8x120 | ||||
| 007 | 265583-9 | 1.18 | 1.44 | |
| Zijhandgreep boormachine/combihamer | ||||
| 009 | 136603-5 | 4.00 | 4.88 | |
| Vite autofilettante 4x45 | ||||
| 010 | 266069-6 | 0.83 | 1.01 | |
| Cappuccio di copertura STM 1800 | ||||
| 011 | 417794-4 | 0.83 | 1.01 | |
| Pulsante di regolazione | ||||
| 012 | 162229-7 | 2.02 | 2.46 | |
| Anello O 17 | ||||
| 013 | 213278-8 | 0.83 | 1.01 | |
| Custodia del ingranaggio | ||||
| 014 | 183441-6 | 14.48 | 17.67 | |
| CUSCINETTO A RULLINI | ||||
| 015 | 153290-5 | 6.38 | 7.78 | |
| Rondella elastica 28 Hr2440/50 | ||||
| 016 | 233918-2 | 0.83 | 1.01 | |
| Rondella di sicurezza 30mm Hr2440/50 | ||||
| 017 | 267228-5 | 0.98 | 1.20 | |
| Molla a compressione 31 Hr2440/50 | ||||
| 018 | 233328-3 | 1.18 | 1.44 | |
| Ingranaggio 51 | ||||
| 019 | 227028-5 | 12.80 | 15.62 | |
| Pallina di acciaio 7.0 | ||||
| 020 | 216022-2 | 0.83 | 1.01 | |
| Porta scalpello | ||||
| 021 | 153365-0 | 20.15 | 24.58 | |
| Rondella 28 | ||||
| 022 | 267229-3 | 0.83 | 1.01 | |
| O-ring 12 | ||||
| 023* | 213128-7 | 0.83 | 1.01 | |
| Colpitore | ||||
| 024 | 324396-8 | 10.50 | 12.81 | |
| Rondella 9 | ||||
| 025 | 324218-2 | 4.45 | 5.43 | |
| Anello O 15 | ||||
| 026* | 213232-2 | 1.67 | 2.04 | |
| Alloggiamento dell'anello O | ||||
| 027 | 324216-6 | 5.06 | 6.17 | |
| Anello O 9 | ||||
| 028* | 213073-6 | 0.83 | 1.01 | |
| Rondella elastica 28 | ||||
| 029* | 233917-4 | 0.83 | 1.01 | |
| Colpitore | ||||
| 030 | 324214-0 | 3.12 | 3.81 | |
| Anello O 16 | ||||
| 031* | 213227-5 | 1.18 | 1.44 | |
| Cilindro del pistone | ||||
| 032 | 331632-5 | 20.64 | 25.18 | |
| Rondella 12 | ||||
| 033 | 267104-3 | 0.83 | 1.01 | |
| Perno Del Pistone Hr2440/50 A | ||||
| 034 | 324215-8 | 2.02 | 2.46 | |
| Rondella 12 | ||||
| 035 | 267104-3 | 0.83 | 1.01 | |
| Cuscinetto a sfere 606Zz A | ||||
| 036 | 210137-7 | 0.98 | 1.20 | |
| Anello di bloccaggio S-7 | ||||
| 037 | 961003-8 | 0.83 | 1.01 | |
| Molla di compressione 7 | ||||
| 038 | 233343-7 | 0.83 | 1.01 | |
| Ciotola della frizione | ||||
| 039 | 331993-3 | 12.80 | 15.62 | |
| Albero del ingranaggio | ||||
| 040 | 324248-3 | 9.67 | 11.80 | |
| Cuscinetto Pendolare 10 Bhr200 A | ||||
| 041 | 219014-0 | 44.96 | 54.85 | |
| Ingranaggio 26 | ||||
| 042 | 226550-9 | 6.70 | 8.17 | |
| Bullone esagonale 4x12 | ||||
| 043 | 266273-7 | 0.83 | 1.01 | |
| Blocco del cuscinetto | ||||
| 044 | 345179-3 | 0.83 | 1.01 | |
| Rondella 8 | ||||
| 045 | 267234-0 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608Zz A | ||||
| 046 | 210046-0 | 0.83 | 1.01 | |
| Rondella 8 | ||||
| 047 | 324212-4 | 4.45 | 5.43 | |
| Anello O 68 | ||||
| 048 | 213725-9 | 1.18 | 1.44 | |
| Alloggiamento interno | ||||
| 049 | 153687-8 | 11.34 | 13.83 | |
| O-ring 24 | ||||
| 050 | 213380-7 | 0.83 | 1.01 | |
| Cuscinetto a sfere 609llu | ||||
| 051 | 210060-6 | 4.45 | 5.43 | |
| Rondella 9 | ||||
| 052 | 267231-6 | 0.83 | 1.01 | |
| Ventola 60 Hr2440/50 A | ||||
| 053 | 240084-8 | 1.39 | 1.70 | |
| Indotto | ||||
| 054 | 515668-4 | 23.06 | 28.13 | |
| Anello di isolamento | ||||
| 055 | 681636-0 | 1.18 | 1.44 | |
| Cuscinetto a sfera 607llb | ||||
| 056 | 211021-9 | 4.45 | 5.43 | |
| Vite a taglio Pt4x60 | ||||
| 057 | 266052-3 | 0.83 | 1.01 | |
| Piastra Intermedia | ||||
| 058 | 419201-3 | 0.83 | 1.01 | |
| CAMPO | ||||
| 059 | 633488-5 | 12.22 | 14.91 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 060 | 183409-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 061 | 853822-5 | |||
| Distanziatore STM 1800 | ||||
| 062 | 689111-0 | 0.83 | 1.01 | |
| Portaspazzole di Carbone | ||||
| 063 | 643988-7 | 3.12 | 3.81 | |
| Etichetta Makita | ||||
| 064 | 819063-3 | 2.71 | 3.31 | |
| Set Spazzola CB-419 | ||||
| 065* | 195015-1 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 065A | 233194-8 | |||
| Portaspazzole di Carbone | ||||
| 066 | 643989-5 | 3.12 | 3.81 | |
| Interruttore | ||||
| 068 | 650508-0 | 30.70 | 37.45 | |
| Molla di pressione 2 | ||||
| 068A | 233025-1 | 0.83 | 1.01 | |
| Copertura del Manico | ||||
| 069 | 153284-0 | 11.34 | 13.83 | |
| Spillo in Gomma 4 | ||||
| 069A | 263002-9 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 070 | 265999-8 | |||
| Passacavo 10 | ||||
| 071 | 682566-8 | 1.18 | 1.44 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 072 | 695123-3 | 21.08 | 25.72 | |
| CONDENSATORE | ||||
| 073 | 645253-0 | 4.45 | 5.43 | |
| Staffa di serraggio | ||||
| 074 | 687124-5 | 0.83 | 1.01 | |
| Vite di rubinetto 4x18 | ||||
| 075 | 265A48-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 076 | 265999-8 | |||
| Anello di gomma 19 | ||||
| 077 | 421494-0 | 3.96 | 4.83 | |
| Pulsante di blocco | ||||
| 078 | 417795-2 | 0.83 | 1.01 | |
| Molla di compressione 3 | ||||
| 079 | 233341-1 | 0.83 | 1.01 | |
| Ingranaggio 10 | ||||
| 080 | 226399-7 | 16.35 | 19.95 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 081 | 265999-8 | |||
| Piastra di scambio | ||||
| 082 | 345363-0 | 1.39 | 1.70 | |
| Anello di arresto E-3 | ||||
| 083 | 961017-7 | 0.83 | 1.01 | |
| Base di guida Hr2450 | ||||
| 084 | 417796-0 | 0.83 | 1.01 | |
| Molla a compressione 4 HR2450 nero | ||||
| 085 | 233344-5 | 0.83 | 1.01 | |
| Anello ferma E-4 | ||||
| 086 | 961011-9 | 0.83 | 1.01 | |
| Rondella di bloccaggio 5 | ||||
| 087 | 941102-2 | 0.83 | 1.01 | |
| Molla a Compressione 6 | ||||
| 088 | 233342-9 | 0.83 | 1.01 | |
| Piastra di Blocco | ||||
| 089 | 163430-7 | 1.39 | 1.70 | |
