Qui troverai tutte le parti e i disegni disponibili di “Makita HR2432”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

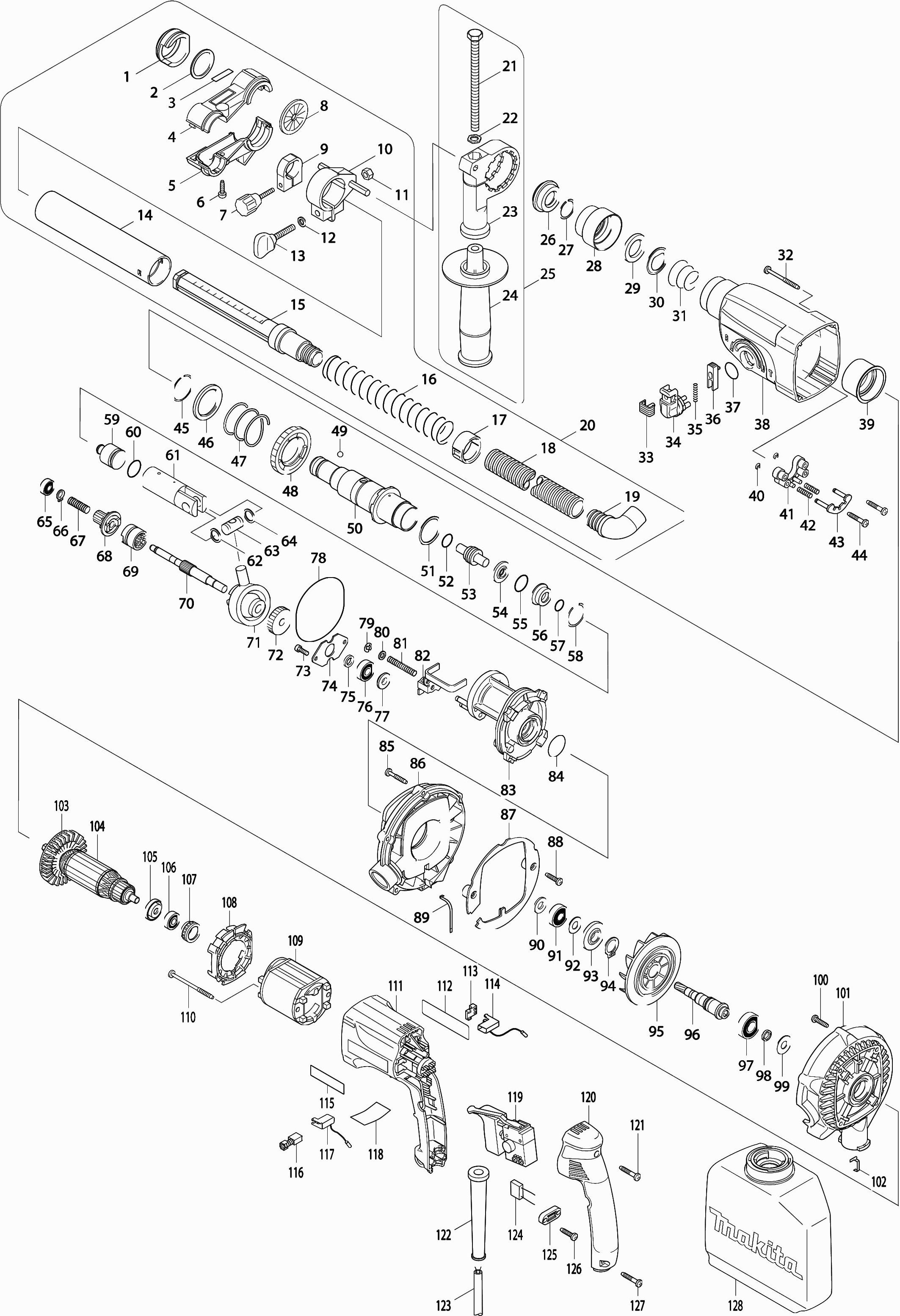

Disegni tecnici di Makita HR2432
Elenco parti di Makita HR2432
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Anello di regolazione LEX 3 | ||||
| 001* | 421396-0 | 1.67 | 2.04 | |
| Rondella 28 | ||||
| 002 | 267091-6 | 2.02 | 2.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 819071-4 | |||
| Raccoglitore di polvere a destra | ||||
| 004 | 414799-5 | 8.27 | 10.09 | |
| Raccoglitore di polvere a sinistra | ||||
| 005 | 414800-6 | 9.26 | 11.30 | |
| Vite autofilettante 4X16 * | ||||
| 006 | 265926-5 | 0.83 | 1.01 | |
| Bullone ad ali 4x24 | ||||
| 007 | 265706-9 | 2.71 | 3.31 | |
| Anello di tenuta 40 | ||||
| 008 | 421384-7 | 2.02 | 2.46 | |
| Anello di arresto | ||||
| 009 | 414795-3 | 5.71 | 6.97 | |
| Supporto per l'estrazione della polvere | ||||
| 010 | 417156-6 | 8.21 | 10.02 | |
| Dado esagonale M6 | ||||
| 011 | 931302-2 | 0.83 | 1.01 | |
| Rondella 6x12mm | ||||
| 012 | 941151-9 | 0.83 | 1.01 | |
| Vite a farfalla 6x30 | ||||
| 013 | 265705-1 | 1.39 | 1.70 | |
| Tubo di guida | ||||
| 014 | 414797-9 | 27.90 | 34.04 | |
| Tubo di scorrimento | ||||
| 015 | 414796-1 | 7.22 | 8.81 | |
| Molla di compressione 25 | ||||
| 016 | 233015-4 | 2.36 | 2.88 | |
| Arresto a molla | ||||
| 017 | 414794-5 | 5.71 | 6.97 | |
| Tubo di aspirazione della polvere 19 | ||||
| 018 | 414898-3 | 3.12 | 3.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 019 | 417153-2 | |||
| Kit di Estrazione Polvere | ||||
| 020 | 122709-5 | 48.40 | 59.05 | |
| Bullone esagonale 8x120 | ||||
| 021 | 265583-9 | 1.18 | 1.44 | |
| RONDINA | ||||
| 022 | 345280-4 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 023* | 417630-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 024 | 152521-9 | |||
| Zijhandgreep boormachine/combihamer | ||||
| 025 | 136603-5 | 4.00 | 4.88 | |
| Cappuccio antipolvere in gomma 35 | ||||
| 026* | 286263-4 | 0.98 | 1.20 | |
| Rondella di bloccaggio 19 | ||||
| 027 | 233940-9 | 0.98 | 1.20 | |
| Cappuccio del mandrino | ||||
| 028* | 417629-9 | 0.83 | 1.01 | |
| Rondella 21 | ||||
| 029* | 257241-1 | 1.18 | 1.44 | |
| Anello guida | ||||
| 030 | 345187-4 | 0.83 | 1.01 | |
| Molla a compressione 21-29 | ||||
| 031* | 233916-6 | 0.83 | 1.01 | |
| Vite autofilettante 4x45 | ||||
| 032 | 266069-6 | 0.83 | 1.01 | |
| Cappuccio di copertura STM 1800 | ||||
| 033 | 417794-4 | 0.83 | 1.01 | |
| Pulsante di regolazione | ||||
| 034 | 162229-7 | 2.02 | 2.46 | |
| Molla di compressione 3 | ||||
| 035 | 233341-1 | 0.83 | 1.01 | |
| Pulsante di blocco | ||||
| 036 | 417795-2 | 0.83 | 1.01 | |
| Anello O 17 | ||||
| 037 | 213278-8 | 0.83 | 1.01 | |
| Custodia del ingranaggio | ||||
| 038 | 183441-6 | 14.48 | 17.67 | |
| CUSCINETTO A RULLINI | ||||
| 039 | 153290-5 | 6.38 | 7.78 | |
| Anello di arresto E-3 | ||||
| 040 | 961017-7 | 0.83 | 1.01 | |
| Base di guida Hr2450 | ||||
| 041 | 417796-0 | 0.83 | 1.01 | |
| Molla a compressione 4 HR2450 nero | ||||
| 042 | 233344-5 | 0.83 | 1.01 | |
| Piastra di Blocco | ||||
| 043 | 163430-7 | 1.39 | 1.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044 | 265999-8 | |||
| Rondella elastica 28 Hr2440/50 | ||||
| 045 | 233918-2 | 0.83 | 1.01 | |
| Rondella di sicurezza 30mm Hr2440/50 | ||||
| 046 | 267228-5 | 0.98 | 1.20 | |
| Molla a compressione 31 Hr2440/50 | ||||
| 047 | 233328-3 | 1.18 | 1.44 | |
| Ingranaggio 51 | ||||
| 048 | 227028-5 | 12.80 | 15.62 | |
| Pallina di acciaio 7.0 | ||||
| 049 | 216022-2 | 0.83 | 1.01 | |
| Porta scalpello | ||||
| 050 | 153365-0 | 20.15 | 24.58 | |
| Rondella 28 | ||||
| 051 | 267229-3 | 0.83 | 1.01 | |
| O-ring 12 | ||||
| 052 | 213128-7 | 0.83 | 1.01 | |
| Colpitore | ||||
| 053 | 324396-8 | 10.50 | 12.81 | |
| Rondella 9 | ||||
| 054 | 324218-2 | 4.45 | 5.43 | |
| Anello O 15 | ||||
| 055 | 213232-2 | 1.67 | 2.04 | |
| Alloggiamento dell'anello O | ||||
| 056 | 324216-6 | 5.06 | 6.17 | |
| Anello O 9 | ||||
| 057 | 213073-6 | 0.83 | 1.01 | |
| Rondella elastica 28 | ||||
| 058 | 233917-4 | 0.83 | 1.01 | |
| Colpitore | ||||
| 059 | 324214-0 | 3.12 | 3.81 | |
| Anello O 16 | ||||
| 060 | 213227-5 | 1.18 | 1.44 | |
| Cilindro del pistone | ||||
| 061 | 331632-5 | 20.64 | 25.18 | |
| Rondella 12 | ||||
| 062 | 267104-3 | 0.83 | 1.01 | |
| Perno Del Pistone Hr2440/50 A | ||||
| 063 | 324215-8 | 2.02 | 2.46 | |
| Rondella 12 | ||||
| 064 | 267104-3 | 0.83 | 1.01 | |
| Cuscinetto a sfere 606Zz A | ||||
| 065* | 210137-7 | 0.98 | 1.20 | |
| Anello di bloccaggio S-7 | ||||
| 066 | 961003-8 | 0.83 | 1.01 | |
| Molla di compressione 7 | ||||
| 067 | 233343-7 | 0.83 | 1.01 | |
| Ingranaggio 10 | ||||
| 068 | 226399-7 | 16.35 | 19.95 | |
| Ciotola della frizione | ||||
| 069 | 331993-3 | 12.80 | 15.62 | |
| Albero del ingranaggio | ||||
| 070 | 324248-3 | 9.67 | 11.80 | |
| Cuscinetto Pendolare 10 Bhr200 A | ||||
| 071 | 219014-0 | 44.96 | 54.85 | |
| Ingranaggio 26 | ||||
| 072 | 226550-9 | 6.70 | 8.17 | |
| Bullone esagonale 4x12 | ||||
| 073 | 266273-7 | 0.83 | 1.01 | |
| Blocco del cuscinetto | ||||
| 074 | 345179-3 | 0.83 | 1.01 | |
| Rondella 8 | ||||
| 075 | 267234-0 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608Zz A | ||||
| 076 | 210046-0 | 0.83 | 1.01 | |
| Rondella 8 | ||||
| 077 | 324212-4 | 4.45 | 5.43 | |
| Anello O 68 | ||||
| 078 | 213725-9 | 1.18 | 1.44 | |
| Anello ferma E-4 | ||||
| 079 | 961011-9 | 0.83 | 1.01 | |
| Rondella di bloccaggio 5 | ||||
| 080 | 941102-2 | 0.83 | 1.01 | |
| Molla a Compressione 6 | ||||
| 081 | 233342-9 | 0.83 | 1.01 | |
| Piastra di scambio | ||||
| 082 | 345363-0 | 1.39 | 1.70 | |
| Alloggiamento interno | ||||
| 083 | 153687-8 | 11.34 | 13.83 | |
| O-ring 24 | ||||
| 084 | 213380-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 085 | 265999-8 | |||
| Custodia del ventilatore A | ||||
| 086 | 418807-4 | 12.22 | 14.91 | |
| Piastra Antipolvere | ||||
| 087 | 418809-0 | 3.97 | 4.84 | |
| Vite di rubinetto 4x18 | ||||
| 088 | 265A48-7 | 0.83 | 1.01 | |
| Piastra di messa a terra 'a' | ||||
| 089 | 345483-0 | 0.83 | 1.01 | |
| Rondella piana 9 Hr2450Ft | ||||
| 090 | 267271-4 | 0.83 | 1.01 | |
| Cuscinetto a sfere 609llu | ||||
| 091 | 210060-6 | 4.45 | 5.43 | |
| Rondella 9 | ||||
| 092 | 267231-6 | 0.83 | 1.01 | |
| Guida della polvere | ||||
| 093 | 324500-9 | 1.67 | 2.04 | |
| Rondella di bloccaggio S-15 | ||||
| 094 | 961055-9 | 0.83 | 1.01 | |
| Ventola 81 | ||||
| 095 | 241668-5 | 15.60 | 19.03 | |
| Ingranaggio 5 | ||||
| 096 | 226619-9 | 12.22 | 14.91 | |
| Cuscinetto a sfere 6001dw | ||||
| 097 | 211131-2 | 9.24 | 11.27 | |
| Rondella in plastica 32 | ||||
| 098 | 262115-3 | 0.83 | 1.01 | |
| Rondella 9 | ||||
| 099 | 253741-9 | 0.83 | 1.01 | |
| Vite di rubinetto 4x18 | ||||
| 100 | 265A48-7 | 0.83 | 1.01 | |
| Custodia del ventilatore B | ||||
| 101 | 418808-2 | 12.22 | 14.91 | |
| Piastra di terra | ||||
| 102 | 345484-8 | 0.83 | 1.01 | |
| Ventola 60 Hr2440/50 A | ||||
| 103 | 240084-8 | 1.39 | 1.70 | |
| Indotto | ||||
| 104 | 515674-9 | 20.15 | 24.58 | |
| Ingranaggio 5 | ||||
| 104A | 226619-9 | 12.22 | 14.91 | |
| Rondella 8 | ||||
| 104B | 257273-8 | 21.23 | 25.90 | |
| Anello di isolamento | ||||
| 105 | 681636-0 | 1.18 | 1.44 | |
| Cuscinetto a sfera 607llb | ||||
| 106 | 211021-9 | 4.45 | 5.43 | |
| Anello di gomma 19 | ||||
| 107 | 421494-0 | 3.96 | 4.83 | |
| Piastra Intermedia | ||||
| 108 | 419201-3 | 0.83 | 1.01 | |
| CAMPO | ||||
| 109 | 633488-5 | 12.22 | 14.91 | |
| Vite a taglio Pt4x60 | ||||
| 110 | 266052-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 111 | 183409-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 112 | 861193-6 | |||
| Distanziatore STM 1800 | ||||
| 113 | 689111-0 | 0.83 | 1.01 | |
| Portaspazzole di Carbone | ||||
| 114 | 643988-7 | 3.12 | 3.81 | |
| Etichetta Makita | ||||
| 115 | 819063-3 | 2.71 | 3.31 | |
| Set Spazzola CB-419 | ||||
| 116 | 195015-1 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 116A | 233194-8 | |||
| Portaspazzole di Carbone | ||||
| 117 | 643989-5 | 3.12 | 3.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 118 | 815991-0 | |||
| Interruttore | ||||
| 119 | 650508-0 | 30.70 | 37.45 | |
| Copertura del Manico | ||||
| 120 | 153284-0 | 11.34 | 13.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 121 | 265999-8 | |||
| Passacavo 10 | ||||
| 122 | 682566-8 | 1.18 | 1.44 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 123 | 695123-3 | 21.08 | 25.72 | |
| CONDENSATORE | ||||
| 124 | 645253-0 | 4.45 | 5.43 | |
| Staffa di serraggio | ||||
| 125 | 687124-5 | 0.83 | 1.01 | |
| Vite di rubinetto 4x18 | ||||
| 126 | 265A48-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 127 | 265999-8 | |||
| Linnen stofzak combihamer | ||||
| 128 | 122708-7 | 16.00 | 19.52 | |
| Sluitstrip voor linnen stofzak | ||||
| 128A | 410602-8 | 2.00 | 2.44 | |
| Anello di montaggio per sacco di polvere | ||||
| 128B | 417154-0 | 0.83 | 1.01 | |
