Qui troverai tutte le parti e i disegni disponibili di “Makita HR2400”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

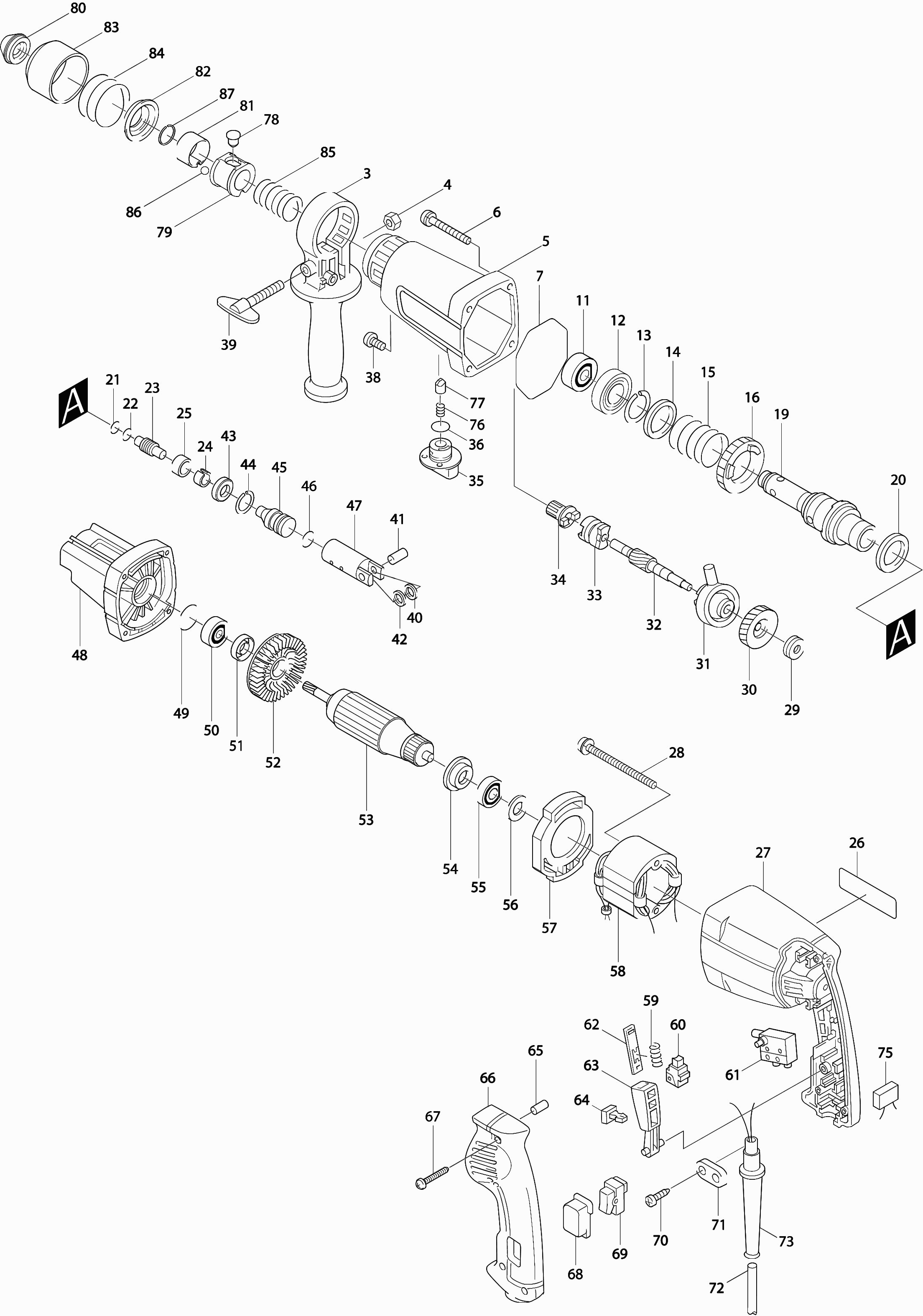

Disegni tecnici di Makita HR2400
Elenco parti di Makita HR2400
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio antipolvere | ||||
| 001A | 286234-1 | 7.20 | 8.78 | |
| Manicotto per anello di bloccaggio | ||||
| 002A | 415076-8 | 3.60 | 4.39 | |
| MANICO LATERALE COMPLETO | ||||
| 003 | 134715-8 | 5.00 | 6.10 | |
| Anello di Bloccaggio | ||||
| 003A | 154404-9 | 19.18 | 23.40 | |
| Dado esagonale M6 | ||||
| 004 | 931302-2 | 1.00 | 1.22 | |
| Palla di acciaio 7.1 | ||||
| 004A | 216009-4 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 005 | 150822-9 | 39.60 | 48.31 | |
| Rondella 20 nuovo | ||||
| 005A | 257172-4 | 3.60 | 4.39 | |
| VITE 5X50 | ||||
| 006 | 911273-9 | 1.00 | 1.22 | |
| Carcassa del ingranaggio Hr2400 * | ||||
| 006A | 159594-3 | 42.90 | 52.34 | |
| Anello O 67 | ||||
| 007 | 213720-9 | 2.40 | 2.93 | |
| Anello O 10 (1,7mm) | ||||
| 007A | 213068-9 | 3.60 | 4.39 | |
| Rullo 7 | ||||
| 008A | 322517-6 | 3.60 | 4.39 | |
| Porta trapano completo | ||||
| 009A | 134714-0 | 106.70 | 130.17 | |
| Rullo 7 | ||||
| 010 | 322517-6 | 3.60 | 4.39 | |
| Pezzo di Colpo Hr2400 * | ||||
| 010A | 322586-7 | 8.40 | 10.25 | |
| Cuscinetto a Sfere 6904 | ||||
| 011 | 211323-3 | 8.40 | 10.25 | |
| Anello di tenuta 28 | ||||
| 012 | 213418-8 | 11.00 | 13.42 | |
| Rondella di bloccaggio 28 Hr2400 * | ||||
| 013 | 231954-2 | 1.20 | 1.46 | |
| Rondella di bloccaggio 31 Hr2400 * | ||||
| 014 | 267110-8 | 3.60 | 4.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 015 | 233060-9 | |||
| Ingranaggio 46 Hr2400 * | ||||
| 016 | 226260-8 | 18.70 | 22.81 | |
| Porta trapano completo | ||||
| 019 | 134813-8 | 105.60 | 128.83 | |
| Rondella 29 | ||||
| 020 | 267105-1 | 2.40 | 2.93 | |
| Anello O 10 (1,7mm) | ||||
| 021* | 213063-9 | 3.60 | 4.39 | |
| Anello O 10 (1,7mm) | ||||
| 022* | 213063-9 | 3.60 | 4.39 | |
| Perno di percussione | ||||
| 023 | 323723-6 | 3.60 | 4.39 | |
| Anello di gomma 17 | ||||
| 024* | 262038-5 | 1.20 | 1.46 | |
| Anello di arresto del pistone | ||||
| 025* | 321915-1 | 10.80 | 13.18 | |
| Carter del motore Hr2400 * | ||||
| 027 | 415415-2 | 17.60 | 21.47 | |
| Vite 4X55 | ||||
| 028 | 911586-8 | 1.20 | 1.46 | |
| Cuscinetto a rullini assiale 819 Hr2400 * | ||||
| 029 | 212040-8 | 10.80 | 13.18 | |
| Ingranaggio 31 Hr2400 * | ||||
| 030 | 226421-0 | 11.00 | 13.42 | |
| Cuscinetto oscillante 9 | ||||
| 031 | 219007-7 | 41.80 | 51.00 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 032 | 322588-3 | |||
| ACCOPPIAMENTO | ||||
| 033 | 322652-0 | 12.10 | 14.76 | |
| Ingranaggio 10 | ||||
| 034 | 226259-3 | 16.50 | 20.13 | |
| Pulsante di regolazione Hr2400 | ||||
| 035 | 415372-4 | 2.40 | 2.93 | |
| Anello O 17 | ||||
| 036 | 213265-7 | 1.00 | 1.22 | |
| Vite a croce M4 Hr2400 * | ||||
| 038 | 251392-2 | 1.00 | 1.22 | |
| Bullone ad ali 6x40 | ||||
| 039 | 265715-8 | 3.60 | 4.39 | |
| Rondella 12 | ||||
| 040 | 267104-3 | 1.20 | 1.46 | |
| Connessione del pistone | ||||
| 041 | 321916-9 | 8.40 | 10.25 | |
| Rondella 12 | ||||
| 042 | 267104-3 | 1.20 | 1.46 | |
| Rondella 13,5 | ||||
| 043 | 267109-3 | 4.80 | 5.86 | |
| Rondella di bloccaggio 23 | ||||
| 044* | 231953-4 | 1.20 | 1.46 | |
| Pistone Galleggiante | ||||
| 045 | 322587-5 | 13.20 | 16.10 | |
| O-ring 16mm DTW181 | ||||
| 046* | 213882-3 | 1.00 | 1.22 | |
| Cilindro del pistone | ||||
| 047 | 316450-2 | 20.90 | 25.50 | |
| Coperchio della carcassa del ingranaggio Hr2400 * | ||||
| 048 | 159653-3 | 22.00 | 26.84 | |
| O-ring 24 | ||||
| 049 | 213385-7 | 3.60 | 4.39 | |
| Cuscinetto a sfere 609 | ||||
| 050 | 211051-0 | 9.60 | 11.71 | |
| Anello di tenuta 12 | ||||
| 051 | 213112-2 | 16.50 | 20.13 | |
| Ventola 60 | ||||
| 052 | 241850-6 | 8.40 | 10.25 | |
| Indotto | ||||
| 053 | 515163-4 | 63.80 | 77.84 | |
| Anello di isolamento | ||||
| 054 | 681625-5 | 1.20 | 1.46 | |
| Cuscinetto a sfere 608ddw | ||||
| 055 | 210005-4 | 4.80 | 5.86 | |
| Rondella 14 | ||||
| 056 | 253192-6 | 1.00 | 1.22 | |
| Piastra Intermedia | ||||
| 057 | 415127-7 | 3.60 | 4.39 | |
| CAMPO | ||||
| 058 | 625158-0 | 36.30 | 44.29 | |
| Molla di compressione 3 | ||||
| 059 | 231457-6 | 1.00 | 1.22 | |
| Set spazzole di carbonio Cb-417 | ||||
| 060* | 191955-1 | 9.24 | 11.27 | |
| Interruttore Sw-117 | ||||
| 061 | 651919-2 | 26.40 | 32.21 | |
| Piastra di Blocco | ||||
| 062 | 415117-0 | 2.40 | 2.93 | |
| Maniglia dell'interruttore | ||||
| 063 | 415120-1 | 2.40 | 2.93 | |
| Pulsante di blocco | ||||
| 064 | 415118-8 | 2.40 | 2.93 | |
| Spillo in Gomma 4 | ||||
| 065 | 263002-9 | 1.00 | 1.22 | |
| Coperchio del manico Hr2400 * | ||||
| 066 | 152416-6 | 13.20 | 16.10 | |
| Vite di rubinetto 4x18 | ||||
| 067* | 265A48-7 | 1.00 | 1.22 | |
| Coperchio antipolvere per interruttore | ||||
| 068 | 421460-7 | 2.40 | 2.93 | |
| Interruttore di inversione Sw110 | ||||
| 069 | 651556-2 | 12.10 | 14.76 | |
| Vite di rubinetto 4x18 | ||||
| 070 | 265A48-7 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 071 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 071 | 687124-5 | 1.00 | 1.22 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 072 | 695123-3 | 22.00 | 26.84 | |
| Passacavo 9.3-85 | ||||
| 073 | 682516-3 | 1.20 | 1.46 | |
| Condensatore 0,22uF | ||||
| 075 | 645190-8 | 2.40 | 2.93 | |
| Molla di compressione 6 Hr2400 | ||||
| 076 | 231288-3 | 2.40 | 2.93 | |
| Spinta Hr2400 | ||||
| 077 | 322653-8 | 4.80 | 5.86 | |
| Penna 8 | ||||
| 078 | 256447-8 | 2.40 | 2.93 | |
| Anello di regolazione | ||||
| 079 | 323724-4 | 16.50 | 20.13 | |
| Tappo di copertura 31 pressione | ||||
| 080 | 286265-0 | 1.20 | 1.46 | |
| Molla a balestra 26 | ||||
| 081 | 232192-9 | 2.40 | 2.93 | |
| GUIDA A MOLLA | ||||
| 082 | 344574-4 | 1.20 | 1.46 | |
| Cappuccio del mandrino pressione | ||||
| 083 | 416410-5 | 2.40 | 2.93 | |
| Molla di compressione 38 | ||||
| 084 | 233203-3 | 1.20 | 1.46 | |
| Molla di compressione 20 | ||||
| 085 | 233202-5 | 1.20 | 1.46 | |
| Pallina di acciaio 7.0 | ||||
| 086 | 216022-2 | 1.00 | 1.22 | |
| Rondella di bloccaggio 16 | ||||
| 087 | 231979-6 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 999 | 181573-3 | |||
