Qui troverai tutte le parti e i disegni disponibili del 'Makita HR2230'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

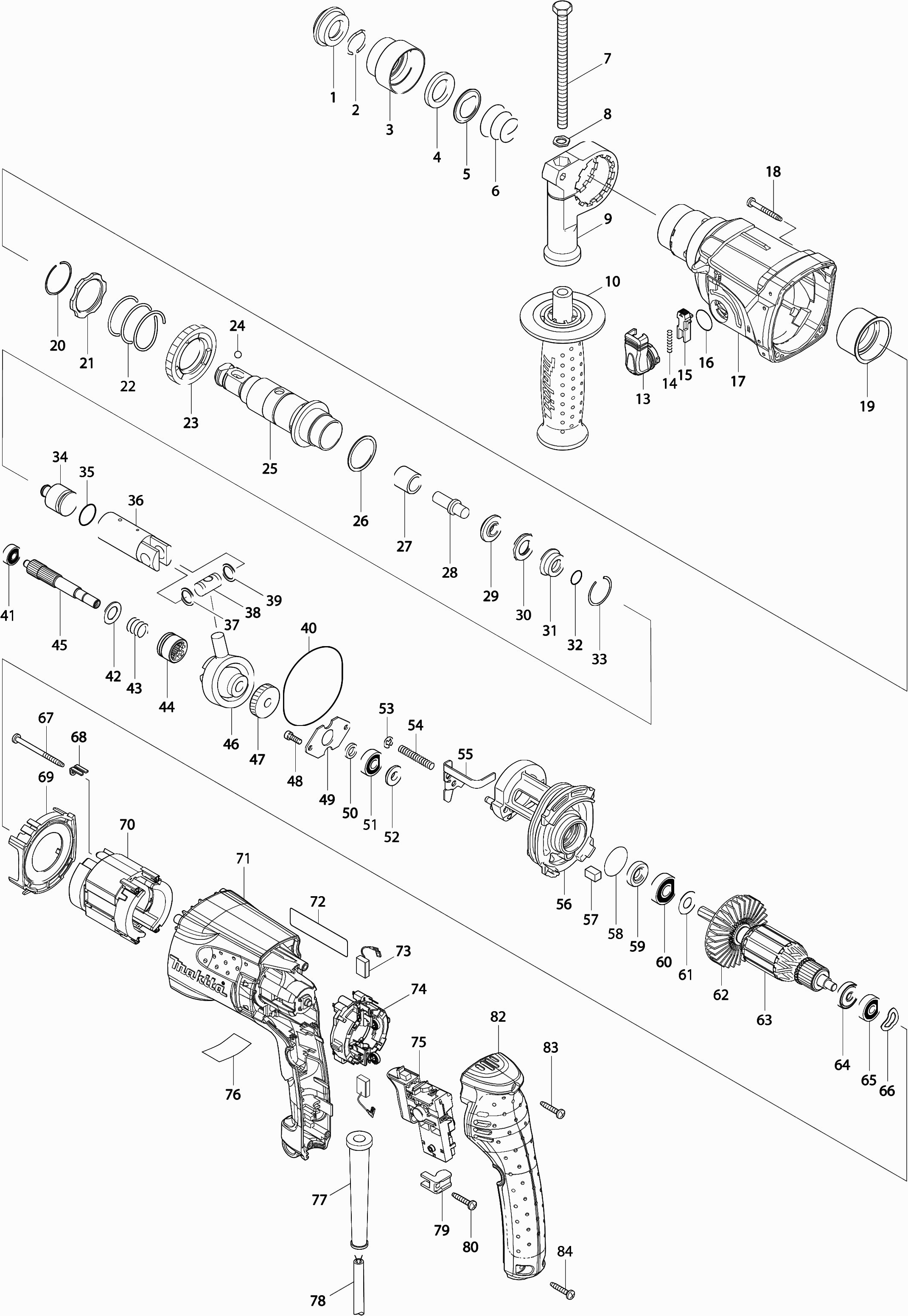

Disegno tecnico del modello Makita HR2230
Elenco parti di ricambio del modello Makita HR2230
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cappuccio antipolvere in gomma 35 | ||||
| 001* | 286263-4 | 1.01 | 1.23 | |
| Rondella di bloccaggio 19 | ||||
| 002 | 233940-9 | 1.01 | 1.23 | |
| Cappuccio del mandrino | ||||
| 003 | 417629-9 | 0.83 | 1.01 | |
| Rondella 21 | ||||
| 004* | 257241-1 | 1.21 | 1.48 | |
| Anello guida | ||||
| 005 | 345187-4 | 0.83 | 1.01 | |
| Molla a compressione 21-29 | ||||
| 006 | 233916-6 | 0.83 | 1.01 | |
| Bullone esagonale 8x120 | ||||
| 007 | 265583-9 | 1.21 | 1.48 | |
| RONDINA | ||||
| 008 | 345280-4 | 0.83 | 1.01 | |
| MANIGLIA COMPLETA | ||||
| 009 | 135302-6 | 3.95 | 4.82 | |
| Maniglia TSC 55 | ||||
| 010 | 158057-6 | 9.52 | 11.61 | |
| DADO M8 | ||||
| 010A | 931402-8 | 0.83 | 1.01 | |
| Manopola di regolazione Hr2230 | ||||
| 013 | 162244-1 | 0.83 | 1.01 | |
| Molla di compressione 3x28mm | ||||
| 014 | 234264-6 | 0.83 | 1.01 | |
| Pulsante di blocco | ||||
| 015 | 419192-8 | 0.83 | 1.01 | |
| Anello O 17 | ||||
| 016 | 213278-8 | 0.83 | 1.01 | |
| Coppia di alloggiamento del ingranaggio | ||||
| 017 | 158305-3 | 12.58 | 15.35 | |
| Anello di tenuta 25 | ||||
| 017A | 213345-9 | 1.43 | 1.74 | |
| Vite 4x35 | ||||
| 018 | 266351-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 018-1 | 265B69-5 | |||
| CUSCINETTO A RULLINI | ||||
| 019 | 153290-5 | 6.58 | 8.03 | |
| Rondella elastica 28 Hr2440/50 | ||||
| 020 | 233918-2 | 0.83 | 1.01 | |
| Rivetto 30 Hr2230 | ||||
| 021 | 267805-3 | 0.83 | 1.01 | |
| Molla a compressione 31 Hr2440/50 | ||||
| 022 | 233328-3 | 1.21 | 1.48 | |
| Ingranaggio 51 Hr2440 | ||||
| 023 | 227019-6 | 8.46 | 10.32 | |
| Pallina di acciaio 7.0 | ||||
| 024* | 216022-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 025 | 158575-4 | |||
| Rondella 28 | ||||
| 026 | 267229-3 | 0.83 | 1.01 | |
| MANICOTTO FILETTATO | ||||
| 027 | 331769-8 | 1.72 | 2.10 | |
| Colpitore | ||||
| 028 | 324669-9 | 2.08 | 2.54 | |
| Anello 10 | ||||
| 029 | 324402-9 | 1.43 | 1.74 | |
| Anello tampone | ||||
| 030 | 421955-0 | 1.21 | 1.48 | |
| Alloggiamento dell'anello O | ||||
| 031 | 324216-6 | 5.22 | 6.37 | |
| Anello O 9 | ||||
| 032* | 213073-6 | 0.83 | 1.01 | |
| Rondella elastica 28 | ||||
| 033* | 233917-4 | 0.83 | 1.01 | |
| Colpitore | ||||
| 034 | 324214-0 | 3.22 | 3.93 | |
| Anello O 16 | ||||
| 035* | 213227-5 | 1.21 | 1.48 | |
| Cilindro del pistone | ||||
| 036 | 317517-9 | 14.23 | 17.36 | |
| Rondella 12 | ||||
| 037 | 267104-3 | 0.83 | 1.01 | |
| Perno Del Pistone Hr2440/50 A | ||||
| 038 | 324215-8 | 2.08 | 2.54 | |
| Rondella 12 | ||||
| 039 | 267104-3 | 0.83 | 1.01 | |
| Anello O 63 | ||||
| 040 | 213727-5 | 2.44 | 2.98 | |
| Cuscinetto a sfere 606Zz A | ||||
| 041 | 210137-7 | 1.01 | 1.23 | |
| Rondella 12 | ||||
| 042 | 267212-0 | 0.83 | 1.01 | |
| Molla a compressione 12 | ||||
| 043 | 233347-9 | 0.83 | 1.01 | |
| Piastra di frizione | ||||
| 044 | 331734-7 | 4.26 | 5.20 | |
| Ingranaggio 10 | ||||
| 045 | 227182-5 | 7.80 | 9.52 | |
| Cuscinetto Pendolare 10 Bhr200 A | ||||
| 046 | 219014-0 | 46.31 | 56.50 | |
| INGRANAGGIO | ||||
| 047 | 226656-3 | 3.83 | 4.67 | |
| Bullone esagonale 4x12 | ||||
| 048 | 266273-7 | 0.83 | 1.01 | |
| Blocco del cuscinetto | ||||
| 049 | 345179-3 | 0.83 | 1.01 | |
| Rondella 8 | ||||
| 050 | 267234-0 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608Zz A | ||||
| 051 | 210046-0 | 0.83 | 1.01 | |
| Rondella 8 | ||||
| 052 | 324212-4 | 4.58 | 5.59 | |
| Anello ferma E-4 | ||||
| 053 | 961011-9 | 0.83 | 1.01 | |
| Molla di compressione 5 | ||||
| 054 | 233388-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 345770-7 | |||
| Alloggiamento del cuscinetto | ||||
| 056 | 141575-1 | 13.19 | 16.09 | |
| Feltro di smorzamento | ||||
| 057 | 443126-9 | 0.83 | 1.01 | |
| Anello-O 26 | ||||
| 058 | 213407-3 | 1.21 | 1.48 | |
| Anello di tenuta 10 | ||||
| 059 | 213077-8 | 3.65 | 4.45 | |
| Cuscinetto a sfere 6000ddw | ||||
| 060 | 211289-7 | 12.58 | 15.35 | |
| Rondella 10 | ||||
| 061 | 267213-8 | 0.83 | 1.01 | |
| Ventola 64 | ||||
| 062 | 240092-9 | 1.43 | 1.74 | |
| Anker HR2230 A | ||||
| 063 | 515439-9 | 28.73 | 35.05 | |
| Anello di isolamento | ||||
| 064 | 681652-2 | 0.83 | 1.01 | |
| Cuscinetto a sfere 627ddw | ||||
| 065 | 210045-2 | 3.22 | 3.93 | |
| Anello di ritenzione 15 Hr2230 A | ||||
| 066 | I55213 | 0.83 | 1.01 | |
| Vite 4x55 | ||||
| 067 | 266415-3 | 0.83 | 1.01 | |
| Piastra di bloccaggio | ||||
| 068 | 344871-8 | 0.83 | 1.01 | |
| Piastra Intermedia | ||||
| 069 | 419716-0 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 070 | 626574-9 | |||
| Custodia del motore | ||||
| 071 | 419720-9 | 10.84 | 13.22 | |
| TARGHETTA | ||||
| 072 | 863508-3 | 2.80 | 3.42 | |
| Set di spazzole Cb-325 | ||||
| 073* | 194074-2 | 2.08 | 2.54 | |
| Portaspazzole di Carbone | ||||
| 074 | 638500-6 | 9.52 | 11.61 | |
| Interruttore | ||||
| 075 | 650588-6 | 16.07 | 19.61 | |
| Etichetta del numero di serie | ||||
| 076 | 814954-3 | 2.80 | 3.42 | |
| Passacavo 10 | ||||
| 077 | 682566-8 | 1.21 | 1.48 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 078 | 695123-3 | 21.70 | 26.47 | |
| Staffa di serraggio | ||||
| 079 | 687260-7 | 0.83 | 1.01 | |
| Vite autofilettante 4x22 | ||||
| 080 | 266324-6 | 0.83 | 1.01 | |
| Coperchio del alloggiamento del motore Hr2230 | ||||
| 082 | 419717-8 | 5.46 | 6.66 | |
| Vite autofilettante 4x22 | ||||
| 083 | 266324-6 | 0.83 | 1.01 | |
| Vite autofilettante 4x22 | ||||
| 084 | 266324-6 | 0.83 | 1.01 | |
