Qui troverai tutte le parti e i disegni disponibili di “Makita HR1820”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

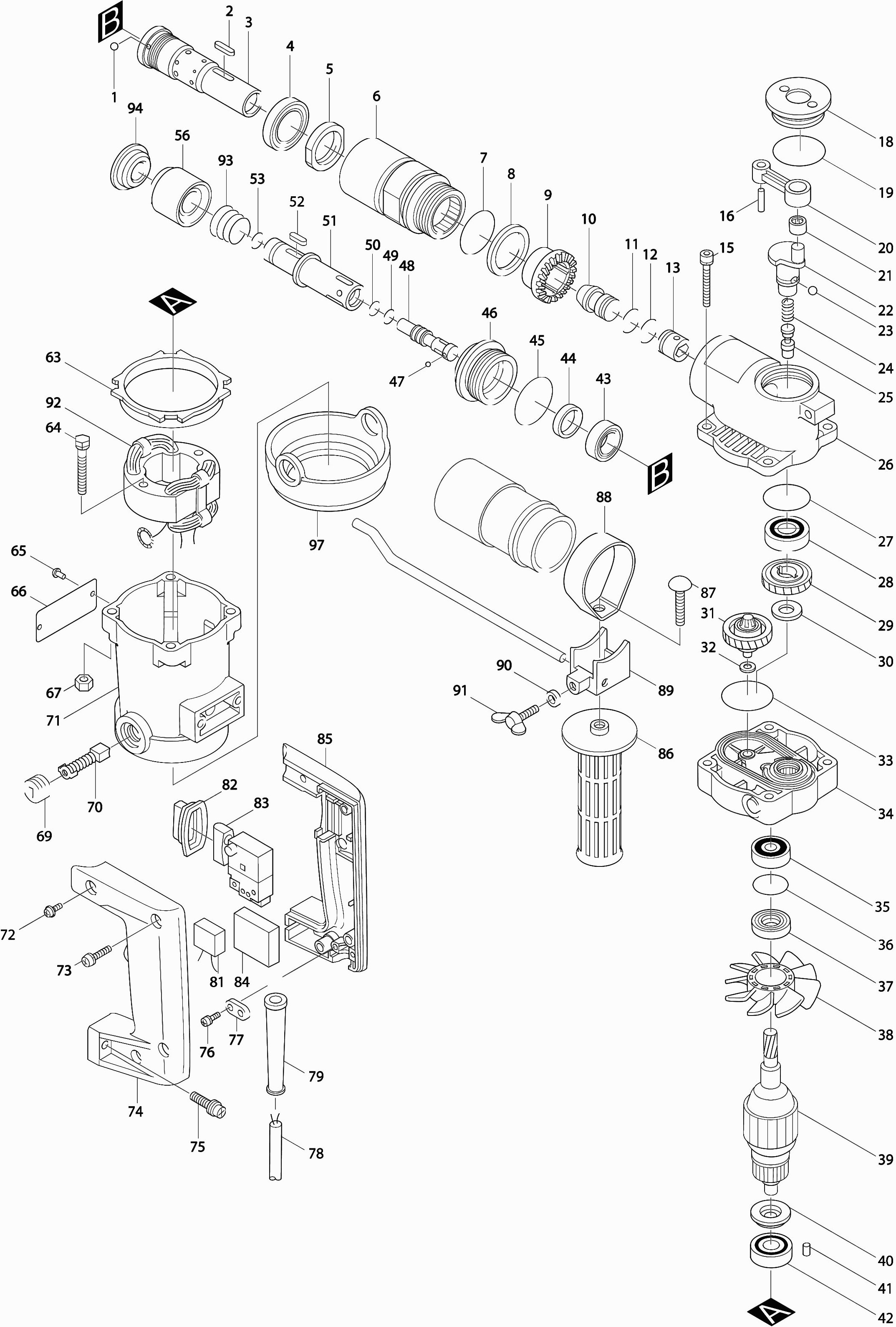

Disegni tecnici di Makita HR1820
Elenco parti di Makita HR1820
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Palla di acciaio 6.4 | ||||
| 001 | 216007-8 | 0.83 | 1.01 | |
| Chiavetta elastica 4 | ||||
| 002 | 254231-5 | 1.02 | 1.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 331269-8 | |||
| Cuscinetto a sfere 3007 * | ||||
| 004 | 211443-3 | 23.04 | 28.11 | |
| Dado M30.3-36 | ||||
| 005 | 252214-9 | 13.83 | 16.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006 | 153156-9 | |||
| Anello O 34 | ||||
| 007 | 213458-6 | 1.39 | 1.70 | |
| Rondella 30 Hr1830/20 * | ||||
| 008 | 253854-6 | 3.96 | 4.83 | |
| Ingranaggio 26 Hr1800-Hr1820 * | ||||
| 009 | 221358-6 | 38.75 | 47.28 | |
| Colpitore | ||||
| 010 | 321814-7 | 8.21 | 10.02 | |
| O-ring 16mm DTW181 | ||||
| 011 | 213882-3 | 0.83 | 1.01 | |
| O-ring 16mm DTW181 | ||||
| 012 | 213882-3 | 0.83 | 1.01 | |
| Pistone Hr1800-Hr1820 * | ||||
| 013 | 321483-4 | 7.22 | 8.81 | |
| Vite con intaglio esagonale M6x50 | ||||
| 015 | 922371-4 | 0.83 | 1.01 | |
| Penna 5 | ||||
| 016 | 256123-4 | 1.39 | 1.70 | |
| Tappo di riempimento Hr1800-Hr1820 * | ||||
| 018 | 410018-7 | 4.67 | 5.70 | |
| Anello O 35 | ||||
| 019 | 213460-9 | 1.18 | 1.44 | |
| Bielletta Hr1800-Hr1820 * | ||||
| 020 | 321489-2 | 13.82 | 16.86 | |
| Cuscinetto a rullini 810 | ||||
| 021 | 212043-2 | 2.71 | 3.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 022 | 321485-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 023 | 216011-7 | |||
| Molla a Compressione 6 | ||||
| 024 | 231327-9 | 0.83 | 1.01 | |
| Penna 8 | ||||
| 025 | 321484-2 | 2.38 | 2.90 | |
| Carter Hr1820 * | ||||
| 026 | 156911-8 | 36.08 | 44.02 | |
| Vite 4x28 | ||||
| 027 | 911151-3 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6002llb | ||||
| 028 | 211201-7 | 7.22 | 8.81 | |
| Ingranaggio 29 Hr1800-Hr1820 * | ||||
| 029 | 221705-1 | 15.60 | 19.03 | |
| Rondella 15 | ||||
| 030 | 253853-8 | 0.83 | 1.01 | |
| Limitatore di coppia Hr1800-Hr1820* | ||||
| 031 | 151153-9 | 99.33 | 121.18 | |
| Rondella 6 | ||||
| 032 | 253715-0 | 0.83 | 1.01 | |
| Anello O 65 | ||||
| 033 | 213707-1 | 1.39 | 1.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 034 | 156910-0 | |||
| Cuscinetto a sfere 6200llb | ||||
| 035 | 211066-7 | 4.45 | 5.43 | |
| Anello-O 30 | ||||
| 036 | 213406-5 | 1.18 | 1.44 | |
| Anello di tenuta 13 | ||||
| 037 | 213157-0 | 9.67 | 11.80 | |
| Ventilatore 67 * | ||||
| 038 | 241820-5 | 6.38 | 7.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 039 | 512778-8 | |||
| Anello di isolamento | ||||
| 040 | 681625-5 | 0.83 | 1.01 | |
| Spillo in Gomma 4 | ||||
| 041 | 263014-2 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608llb | ||||
| 042 | 210043-6 | 1.67 | 2.04 | |
| Anello di tenuta 21 | ||||
| 043 | 213377-6 | 10.99 | 13.41 | |
| Anello di feltro 20 | ||||
| 044 | 443061-1 | 0.83 | 1.01 | |
| Anello O 40 | ||||
| 045 | 213507-9 | 0.98 | 1.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | 322095-6 | |||
| Palla di acciaio 6.4 | ||||
| 047 | 216007-8 | 0.83 | 1.01 | |
| Colpitore | ||||
| 048 | 321616-1 | 25.36 | 30.94 | |
| Anello O 10 | ||||
| 049 | 213058-2 | 2.84 | 3.46 | |
| Anello O 10 | ||||
| 050 | 213058-2 | 2.84 | 3.46 | |
| Porta trapano completo | ||||
| 051 | 134561-9 | 86.71 | 105.79 | |
| Rullo 6.5 A | ||||
| 052 | 322255-0 | 5.71 | 6.97 | |
| Anello O 10 | ||||
| 053 | 213064-7 | 2.84 | 3.46 | |
| Rondella intercambiabile | ||||
| 056 | 414425-6 | 22.09 | 26.95 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 063 | 410043-8 | |||
| Vite 5x40 | ||||
| 064 | 911263-2 | 0.83 | 1.01 | |
| Dado esagonale M6 | ||||
| 067 | 931302-2 | 0.83 | 1.01 | |
| Tappo portaspazzole | ||||
| 069 | 643600-9 | 0.98 | 1.20 | |
| Set di spazzole di carbone Cb-105 | ||||
| 070 | 181038-5 | 7.22 | 8.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 071 | 159541-4 | |||
| Vite 6X16 | ||||
| 072 | 911324-8 | 0.83 | 1.01 | |
| Vite 5x22 | ||||
| 073 | 911238-1 | 0.83 | 1.01 | |
| Maniglia completa Hr1800-Hr1820 * | ||||
| 074 | 181488-4 | 13.82 | 16.86 | |
| Vite 6X25 | ||||
| 075 | 911343-4 | 0.83 | 1.01 | |
| Vite 4X18 | ||||
| 076 | 911133-5 | 0.83 | 1.01 | |
| Staffa di serraggio | ||||
| 077 | 687031-2 | 0.83 | 1.01 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 078 | 695123-3 | 21.08 | 25.72 | |
| Passacavo 10-90 | ||||
| 079 | 682505-8 | 1.67 | 2.04 | |
| CONDENSATORE | ||||
| 081 | 645173-8 | 8.21 | 10.02 | |
| Coperchio antipolvere per interruttore | ||||
| 082 | 421145-5 | 1.99 | 2.43 | |
| Interruttore Sw-88 | ||||
| 083 | 651258-0 | 36.05 | 43.98 | |
| Gomma spugna | ||||
| 084 | 685700-9 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 086 | 273479-0 | 5.00 | 6.10 | |
| Bullone a slot 8x35 | ||||
| 087 | 923456-9 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 088 | 341539-7 | |||
| Blocco di serraggio | ||||
| 089 | 315145-4 | 4.14 | 5.05 | |
| Rondella in plastica 4,5 * | ||||
| 090 | 261042-1 | 0.83 | 1.01 | |
| Vite ad ali 5x15 | ||||
| 091 | 924216-2 | 0.83 | 1.01 | |
| CAMPO | ||||
| 092 | 528788-5 | 55.67 | 67.92 | |
| Molla di compressione conica | ||||
| 093 | 231946-1 | 0.83 | 1.01 | |
| Cappuccio antipolvere | ||||
| 094 | 286234-1 | 6.38 | 7.78 | |
