Qui troverai tutte le parti e i disegni disponibili di “Makita HP1631”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

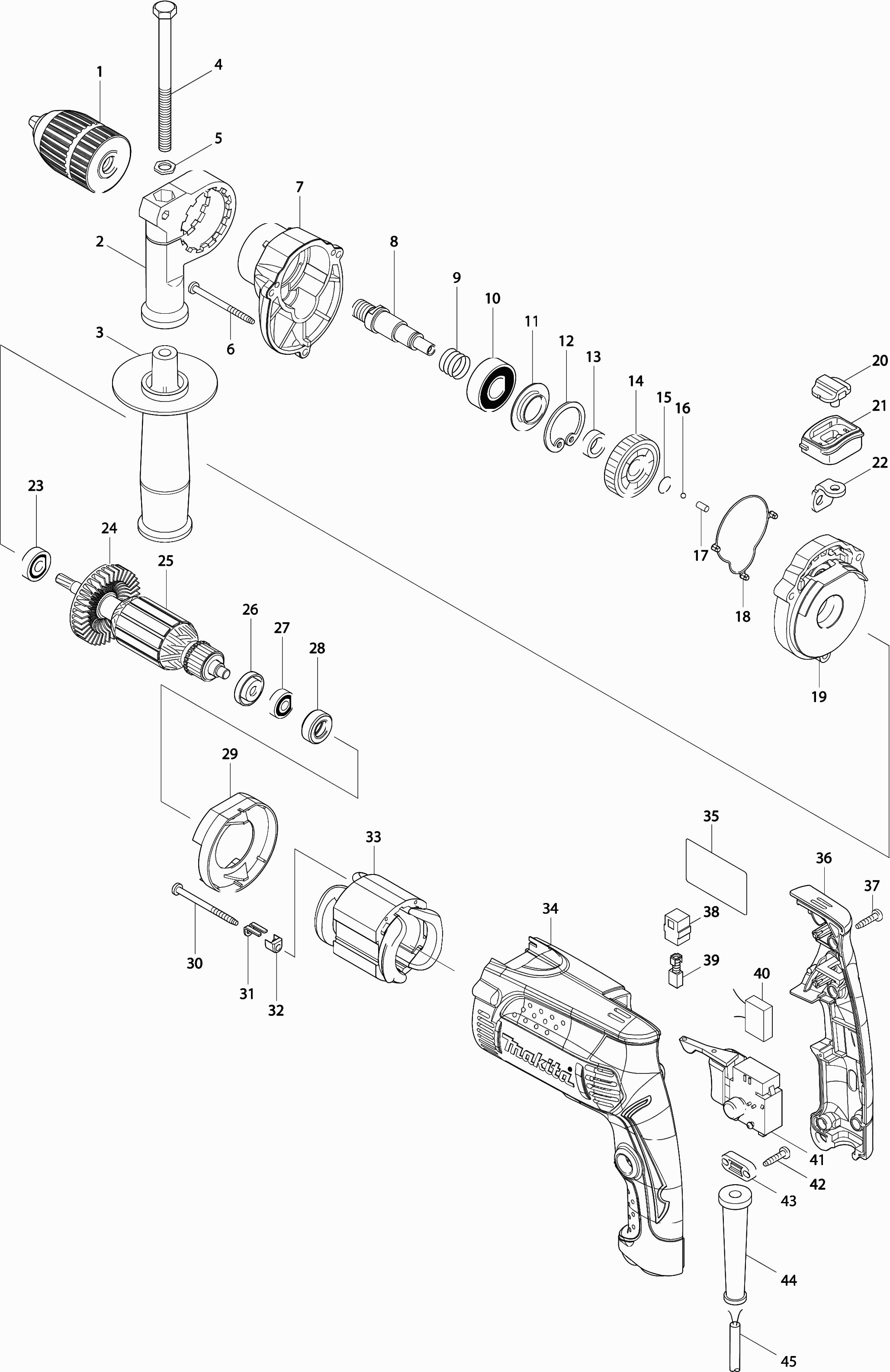

Disegni tecnici di Makita HP1631
Elenco parti di Makita HP1631
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| MANDRINO | ||||
| 001 | 192664-5 | 32.00 | 39.04 | |
| BOORKOP SNELSPAN 1,5-13MM | ||||
| 001 | 196193-0 | 13.00 | 15.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002 | 417630-4 | |||
| ZIJHANDGREEP BOORMACHINE/COMBIHAMER | ||||
| 003 | 136603-5 | 4.00 | 4.88 | |
| Bullone dado M8x110mm | ||||
| 004 | 265495-6 | 1.20 | 1.46 | |
| RONDINA | ||||
| 005 | 345280-4 | 1.00 | 1.22 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 006 | 265B70-0 | 1.00 | 1.22 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 006-1 | 265B70-0 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 007 | 450619-9 | 4.80 | 5.86 | |
| BARRA TOMMY | ||||
| 008 | 324223-9 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 008-2 | 327376-3 | |||
| Molla di pressione 16 | ||||
| 009 | 233330-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6202llb | ||||
| 010 | 211228-7 | 8.40 | 10.25 | |
| Rondella 19 Hp1631 | ||||
| 011 | 257246-1 | 1.00 | 1.22 | |
| Anello di bloccaggio R-35 | ||||
| 012 | 962153-2 | 1.00 | 1.22 | |
| Rondella 12 5604R | ||||
| 013 | 257173-2 | 1.20 | 1.46 | |
| Ingranaggio 37 | ||||
| 014 | 227806-3 | 6.00 | 7.32 | |
| Ingranaggio 37 | ||||
| 014A | 227806-3 | 6.00 | 7.32 | |
| Ingranaggio 37 | ||||
| 014B | 227806-3 | 6.00 | 7.32 | |
| Rondella di bloccaggio 12 | ||||
| 015 | 233938-6 | 1.00 | 1.22 | |
| Pallina di acciaio 3.5 | ||||
| 016 | 216040-0 | 1.00 | 1.22 | |
| Penna 4 | ||||
| 017 | 256251-5 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 018 | 424112-9 | 2.40 | 2.93 | |
| Coperchio interno | ||||
| 019 | 158676-8 | 9.60 | 11.71 | |
| Pulsante di commutazione (h/l) | ||||
| 020 | 417819-4 | 1.00 | 1.22 | |
| Base dell'interruttore | ||||
| 021 | 450621-2 | 1.20 | 1.46 | |
| Forcella di commutazione | ||||
| 022 | 345944-0 | 1.20 | 1.46 | |
| Cuscinetto a sfere 608llb | ||||
| 023 | 210043-6 | 2.40 | 2.93 | |
| Ventilatore 55 | ||||
| 024 | 241869-5 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 025 | 515309-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 025A | 515309-2 | |||
| Indotto | ||||
| 025B | 513439-3 | 26.40 | 32.21 | |
| Anello di isolamento | ||||
| 026 | 681636-0 | 1.20 | 1.46 | |
| Cuscinetto a sfera 607llb | ||||
| 027 | 211021-9 | 4.80 | 5.86 | |
| Anello di guarnizione 19mm | ||||
| 028 | 421808-3 | 1.00 | 1.22 | |
| Piastra Intermedia | ||||
| 029 | 450620-4 | 1.20 | 1.46 | |
| Vite 4x55 | ||||
| 030 | 266415-3 | 1.00 | 1.22 | |
| Vite autotarante 4X50mm | ||||
| 030-1 | 266467-4 | 1.00 | 1.22 | |
| Piastra di bloccaggio | ||||
| 031 | 344871-8 | 1.20 | 1.46 | |
| Cappuccio isolante | ||||
| 032 | 417237-6 | 1.20 | 1.46 | |
| CAMPO | ||||
| 033 | 626644-4 | 21.23 | 25.90 | |
| CAMPO HP1631 A | ||||
| 033-1 | 621A44-9 | 31.78 | 38.77 | |
| Custodia del motore | ||||
| 034 | 450617-3 | 9.60 | 11.71 | |
| TARGHETTA | ||||
| 035 | 865373-6 | 1.00 | 1.22 | |
| Copertura del Manico | ||||
| 036 | 158677-6 | 4.80 | 5.86 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 037 | 265B67-9 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 037-1 | 265B67-9 | 1.00 | 1.22 | |
| Portaspazzole di Carbone | ||||
| 038 | 643563-9 | 1.00 | 1.22 | |
| Set di spazzole di carbone CB-85 HP1631 A | ||||
| 039 | 194973-8 | 3.60 | 4.39 | |
| Condensatore 0,22uF | ||||
| 040 | 645190-8 | 2.40 | 2.93 | |
| Interruttore | ||||
| 041 | 650586-0 | 11.00 | 13.42 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 042 | 265B67-9 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 042-1 | 265B67-9 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 043 | 687124-5 | 1.00 | 1.22 | |
| Passacavo 8-85 | ||||
| 044 | 682502-4 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 045 | 665383-1 | 10.80 | 13.18 | |
