Qui troverai tutte le parti e i disegni disponibili di “Makita HM1812”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

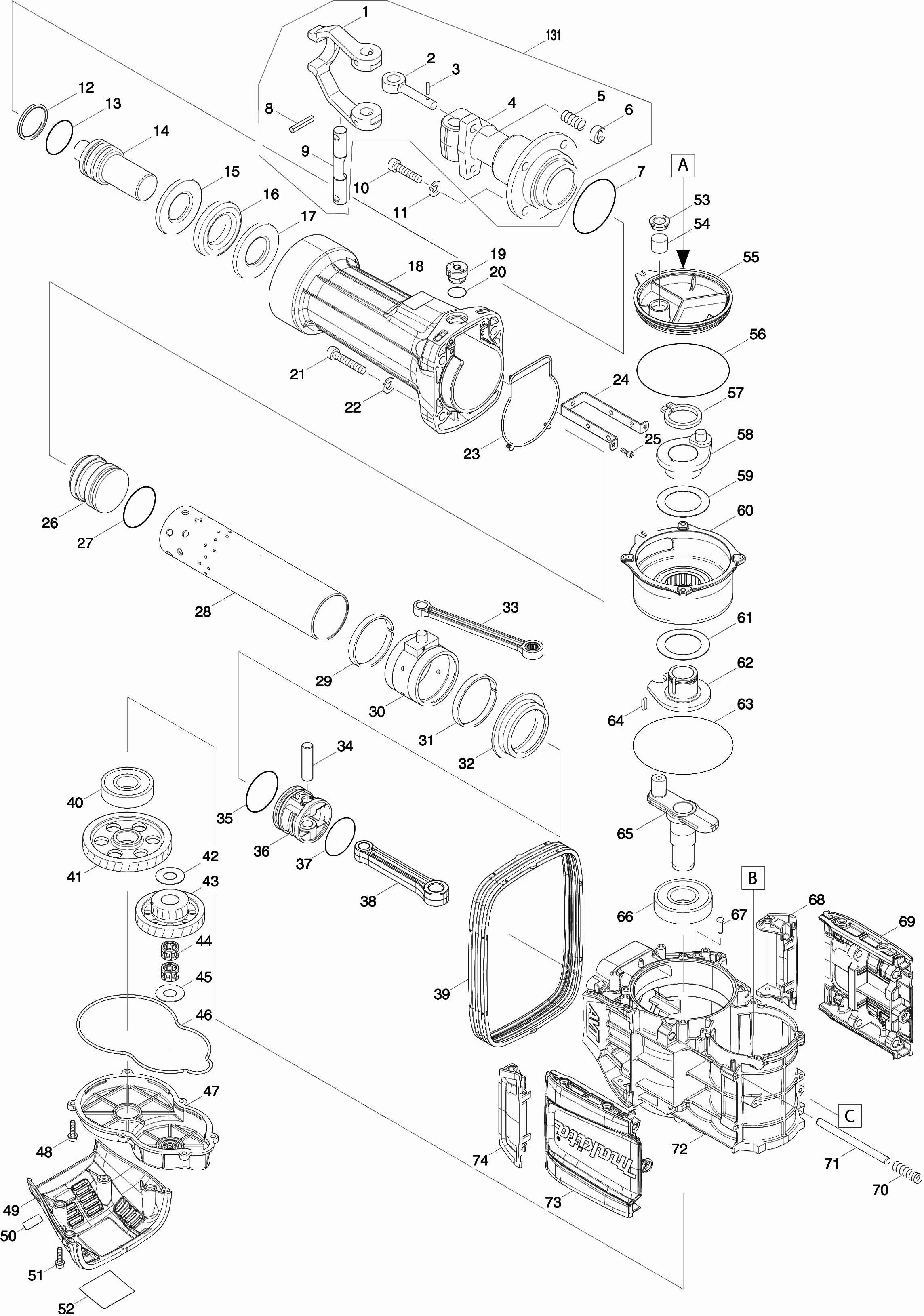

Disegni tecnici di Makita HM1812
Elenco parti di Makita HM1812
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 001 | 324236-0 | |||
| Asta di Blocco | ||||
| 002 | 322477-2 | 24.20 | 29.52 | |
| Penna 4 | ||||
| 003 | 256219-1 | 1.00 | 1.22 | |
| Portacalce Sw29 | ||||
| 004 | 310616-6 | 287.10 | 350.26 | |
| Molla a compressione 12 | ||||
| 005 | 233083-7 | 2.40 | 2.93 | |
| Rondella per chiavetta di blocco | ||||
| 006 | 322560-5 | 9.60 | 11.71 | |
| Anello O 80 | ||||
| 007 | 213757-6 | 1.20 | 1.46 | |
| Spina elastica 8-40 | ||||
| 008 | 951272-9 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 008-1 | 258071-3 | |||
| BARRA TOMMY | ||||
| 009 | 322550-8 | 28.60 | 34.89 | |
| Vite a brugola 12x45 | ||||
| 010 | 265989-1 | 3.60 | 4.39 | |
| Rondella M12 | ||||
| 011 | 942301-9 | 1.00 | 1.22 | |
| Anello di tenuta 47mm | ||||
| 012 | 213797-4 | 6.00 | 7.32 | |
| Anello O 47mm | ||||
| 013 | 213798-2 | 4.80 | 5.86 | |
| Perno di percussione | ||||
| 014 | 326469-3 | 33.00 | 40.26 | |
| Rondella 42mm | ||||
| 015 | 332127-1 | 8.40 | 10.25 | |
| Anello di gomma 47mm | ||||
| 016 | 262174-7 | 16.50 | 20.13 | |
| Rondella 42mm | ||||
| 017 | 332127-1 | 8.40 | 10.25 | |
| Carter del cilindro | ||||
| 018 | 319218-5 | 155.10 | 189.22 | |
| Tappo di riempimento | ||||
| 019 | 450347-6 | 8.40 | 10.25 | |
| O-ring 24 | ||||
| 020 | 213953-6 | 1.20 | 1.46 | |
| Vite a brugola M12X55 * | ||||
| 021 | 922677-0 | 6.00 | 7.32 | |
| Rondella M12 | ||||
| 022 | 942301-9 | 1.00 | 1.22 | |
| Anello di guarnizione A | ||||
| 023 | 424666-6 | 3.60 | 4.39 | |
| STRISCIA | ||||
| 024 | 346840-5 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 025 | 266086-6 | |||
| Martello pneumatico | ||||
| 026 | 326470-8 | 19.80 | 24.16 | |
| Anello O 56mm | ||||
| 027 | 213799-0 | 6.00 | 7.32 | |
| Cilindro 66 | ||||
| 028 | 332130-2 | 287.10 | 350.26 | |
| Bussola di Distanza 72mm | ||||
| 029 | 455492-2 | 1.20 | 1.46 | |
| Boccola di equilibrio | ||||
| 030 | 123361-2 | 59.40 | 72.47 | |
| Bussola di Distanza 72mm | ||||
| 031 | 455492-2 | 1.20 | 1.46 | |
| Distanziale | ||||
| 032 | 332131-0 | 11.00 | 13.42 | |
| ASTA CONICA | ||||
| 033 | 142922-9 | 19.80 | 24.16 | |
| Spinotto 15c | ||||
| 034 | 268328-4 | 2.40 | 2.93 | |
| Anello O 56mm | ||||
| 035 | 213799-0 | 6.00 | 7.32 | |
| PISTONE | ||||
| 036 | 455509-1 | 7.20 | 8.78 | |
| O-Ring 55 Hm1810 | ||||
| 037 | 213662-7 | 1.00 | 1.22 | |
| ASTA CONICA | ||||
| 038 | 455490-6 | 7.20 | 8.78 | |
| Anello di smorzamento | ||||
| 039 | 424669-0 | 13.20 | 16.10 | |
| Cuscinetto a sfere 6306llu | ||||
| 040 | 211151-6 | 14.30 | 17.45 | |
| Ingranaggio 57 | ||||
| 041 | 227797-8 | 28.60 | 34.89 | |
| Rondella 18 | ||||
| 042 | 267290-0 | 1.20 | 1.46 | |
| Ingranaggio 23-59 | ||||
| 043 | 226834-5 | 34.10 | 41.60 | |
| Cuscinetto a rullini 1816 | ||||
| 044 | 212099-5 | 8.40 | 10.25 | |
| Rondella 18 | ||||
| 045 | 267290-0 | 1.20 | 1.46 | |
| Rondella | ||||
| 046 | 424667-4 | 3.60 | 4.39 | |
| Coperchio interno | ||||
| 047 | 455491-4 | 9.60 | 11.71 | |
| Bullone a brugola M6x25mm | ||||
| 048 | 266923-4 | 1.00 | 1.22 | |
| MANIGLIA LATERALE | ||||
| 049 | 455500-9 | 9.60 | 11.71 | |
| Etichetta Hm1812 | ||||
| 050 | 850X57-3 | 2.40 | 2.93 | |
| Bullone a brugola M6x25mm | ||||
| 051 | 266923-4 | 1.00 | 1.22 | |
| Targhetta Hm1812 | ||||
| 052 | 850T96-9 | 3.60 | 4.39 | |
| Cappuccio del filtro | ||||
| 053 | 424668-2 | 1.20 | 1.46 | |
| Filtro | ||||
| 054 | 443127-7 | 1.00 | 1.22 | |
| Cappuccio finale | ||||
| 055 | 455493-0 | 7.20 | 8.78 | |
| O-ring 124mm | ||||
| 056 | 213810-8 | 3.60 | 4.39 | |
| Anello di bloccaggio S-40 | ||||
| 057 | 961156-3 | 2.40 | 2.93 | |
| Albero di trasmissione Hm1812 | ||||
| 058 | 142921-1 | 26.40 | 32.21 | |
| Rondella 50mm | ||||
| 059 | 267486-3 | 1.20 | 1.46 | |
| Carter del manovella | ||||
| 060 | 142952-0 | 39.60 | 48.31 | |
| Rondella 50mm | ||||
| 061 | 267486-3 | 1.20 | 1.46 | |
| Asse anteriore | ||||
| 062 | 310619-0 | 16.50 | 20.13 | |
| Anello O 135mm | ||||
| 063 | 213902-3 | 3.60 | 4.39 | |
| Spina di allineamento 5 | ||||
| 064 | 254220-0 | 2.40 | 2.93 | |
| Albero motore Dvc860 | ||||
| 065 | 310618-2 | 30.80 | 37.58 | |
| Cuscinetto a sfere 6307llu | ||||
| 066 | 211500-7 | 19.80 | 24.16 | |
| Spillo piatto 6mm | ||||
| 067 | 256559-7 | 1.00 | 1.22 | |
| Maniglia C | ||||
| 068 | 455506-7 | 3.60 | 4.39 | |
| Cappuccio di copertura STM 1800 | ||||
| 069 | 455503-3 | 22.00 | 26.84 | |
| Molla di compressione 12a | ||||
| 070 | 234349-8 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 071 | 326471-6 | 2.40 | 2.93 | |
| Carter del albero a gomiti completo | ||||
| 072 | 142919-8 | 261.80 | 319.40 | |
| Cappuccio di copertura STM 1800 | ||||
| 073 | 455503-3 | 22.00 | 26.84 | |
| Maniglia C | ||||
| 074 | 455506-7 | 3.60 | 4.39 | |
| Vite di rubinetto 4x18 | ||||
| 075 | 265A48-7 | 1.00 | 1.22 | |
| Coperchio laterale A | ||||
| 076 | 455499-8 | 10.80 | 13.18 | |
| Bullone a brugola M6x25mm | ||||
| 077 | 266923-4 | 1.00 | 1.22 | |
| SUPPORTO | ||||
| 078 | 455510-6 | 3.60 | 4.39 | |
| Bullone a brugola M6x25mm | ||||
| 079 | 266923-4 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 080 | 265A48-7 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 081 | 455495-6 | 6.00 | 7.32 | |
| Filtro di linea | ||||
| 082 | 688165-4 | 1.00 | 1.22 | |
| LENTE | ||||
| 083 | 455514-8 | 1.20 | 1.46 | |
| Cablaggio | ||||
| 084 | 632E02-4 | 3.60 | 4.39 | |
| Blocco terminale | ||||
| 085 | 654531-7 | 2.10 | 2.56 | |
| Controller | ||||
| 086 | 620365-0 | 52.80 | 64.42 | |
| Vite di rubinetto 4x18 | ||||
| 087 | 265A48-7 | 1.00 | 1.22 | |
| Rilievo di tensione | ||||
| 088 | 687169-3 | 1.00 | 1.22 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 089 | 695123-3 | 22.00 | 26.84 | |
| Passacavo 10 | ||||
| 090 | 682560-0 | 2.40 | 2.93 | |
| Bullone a brugola M6x25mm | ||||
| 091 | 266923-4 | 1.00 | 1.22 | |
| Coprivano albero motore | ||||
| 092 | 455494-8 | 9.60 | 11.71 | |
| Bullone a brugola M6x25mm | ||||
| 093 | 266923-4 | 1.00 | 1.22 | |
| Alloggiamento del cuscinetto | ||||
| 094 | 319220-8 | 14.30 | 17.45 | |
| Cappuccio della spazzola | ||||
| 095 | 455498-0 | 1.20 | 1.46 | |
| Vite di rubinetto 4x18 | ||||
| 096 | 265A48-7 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 097 | 265A48-7 | 1.00 | 1.22 | |
| Cappuccio della spazzola | ||||
| 098 | 455498-0 | 1.20 | 1.46 | |
| Custodia del motore | ||||
| 099 | 455496-4 | 16.50 | 20.13 | |
| Set di spazzole in carbonio Cb-218 | ||||
| 100 | 197129-2 | 7.20 | 8.78 | |
| Portaspazzole HM1812 A | ||||
| 101 | 632L58-9 | 10.80 | 13.18 | |
| CAMPO 240V | ||||
| 102 | 636409-6 | 72.60 | 88.57 | |
| Piatto di Riempimento | ||||
| 103 | 455497-2 | 3.60 | 4.39 | |
| Bullone a brugola M5x120mm | ||||
| 104 | 266922-6 | 2.40 | 2.93 | |
| Indotto 240V | ||||
| 105 | 517914-1 | 177.10 | 216.06 | |
| Cuscinetto a sfere 6200dw | ||||
| 106 | 211087-9 | 8.40 | 10.25 | |
| Anello di isolamento | ||||
| 107 | 681630-2 | 2.40 | 2.93 | |
| Ventola 90mm | ||||
| 108 | 240156-9 | 3.60 | 4.39 | |
| Rondella 17mm | ||||
| 109 | 267487-1 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6303llu | ||||
| 110 | 211152-4 | 8.40 | 10.25 | |
| VITE C M4X35 | ||||
| 111 | 332129-7 | 2.40 | 2.93 | |
| Bullone a brugola M6x25mm | ||||
| 112 | 266923-4 | 1.00 | 1.22 | |
| Maniglia A | ||||
| 113 | 455504-1 | 16.50 | 20.13 | |
| Leva del cambio | ||||
| 114 | 455508-3 | 2.40 | 2.93 | |
| Guida dell'interruttore | ||||
| 115 | 455511-4 | 2.40 | 2.93 | |
| Vite di rubinetto 4x18 | ||||
| 116 | 265A48-7 | 1.00 | 1.22 | |
| Coperchio dell'interruttore | ||||
| 117 | 455507-5 | 2.40 | 2.93 | |
| Interruttore | ||||
| 118 | 650738-3 | 13.20 | 16.10 | |
| Base della maniglia A | ||||
| 119 | 455502-5 | 28.60 | 34.89 | |
| Vite a tappo 5X25 | ||||
| 120 | 266041-8 | 1.00 | 1.22 | |
| Penna 6mm | ||||
| 121 | 256269-6 | 1.00 | 1.22 | |
| PIASTRA DI BASE CPL USA | ||||
| 122 | 319222-4 | 10.80 | 13.18 | |
| Bullone a brugola M6x25mm | ||||
| 123 | 266923-4 | 1.00 | 1.22 | |
| Coperchio anteriore | ||||
| 124 | 455501-7 | 11.00 | 13.42 | |
| Vite a tappo 5X25 | ||||
| 125 | 266041-8 | 1.00 | 1.22 | |
| Base dell'impugnatura B | ||||
| 126 | 455512-2 | 26.40 | 32.21 | |
| Vite a tappo 5X25 | ||||
| 127 | 266041-8 | 1.00 | 1.22 | |
| Bullone a brugola M6x25mm | ||||
| 128 | 266923-4 | 1.00 | 1.22 | |
| Maniglia B | ||||
| 129 | 455505-9 | 17.60 | 21.47 | |
| Piastra di gomma | ||||
| 130 | 685756-2 | 3.60 | 4.39 | |
| Porta scalpello | ||||
| 131 | 135669-2 | 522.50 | 637.45 | |
| Tubo di isolamento 3,5X45mm Hm1812 A | ||||
| 132 | 684670-9 | 1.00 | 1.22 | |
| Tubo di isolamento 3,5X45mm Hm1812 A | ||||
| 132-1 | 684670-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 132-2 | 683B60-5 | |||
