Qui troverai tutte le parti e i disegni disponibili di “Makita HM1810”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

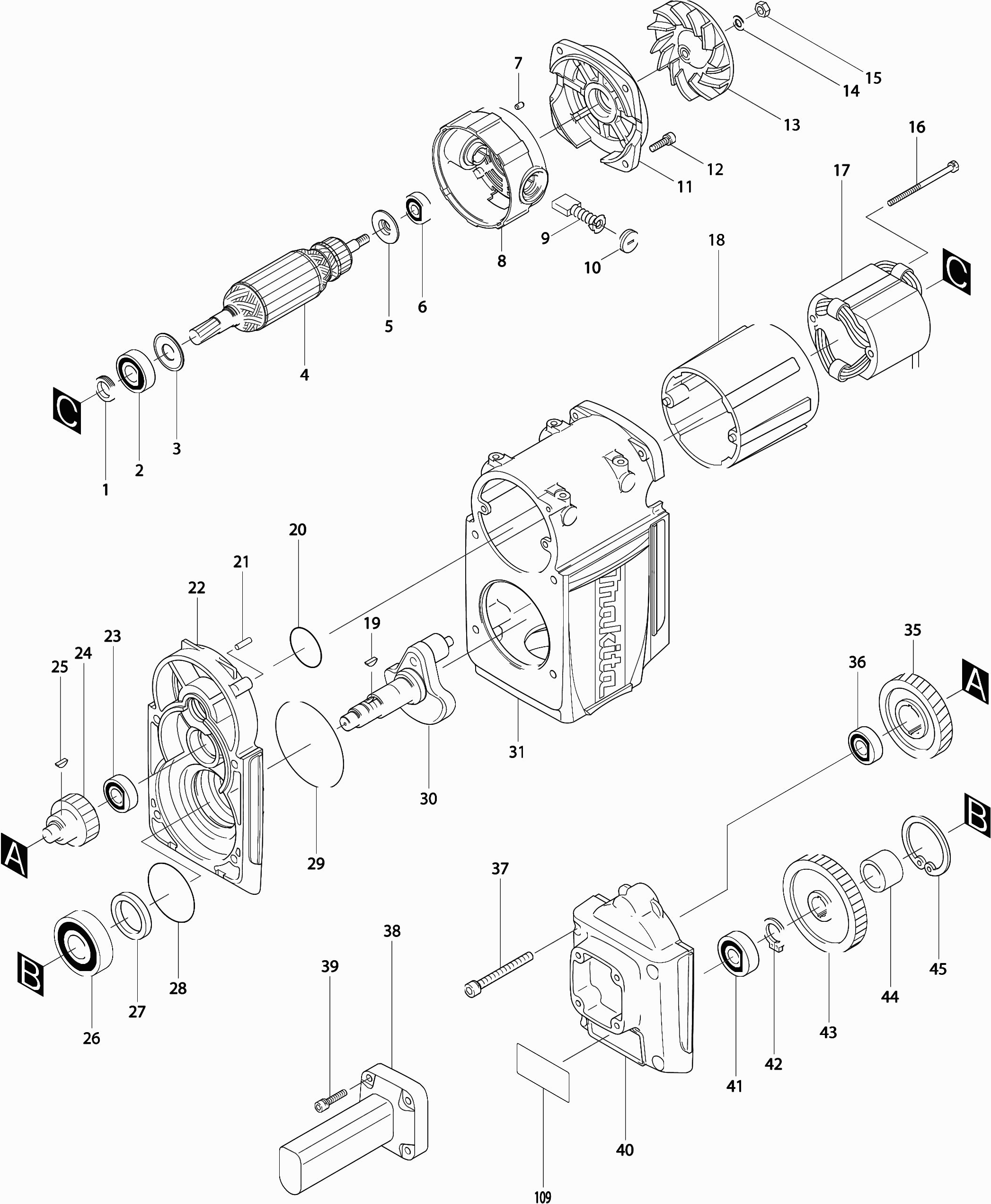

Disegni tecnici di Makita HM1810
Elenco parti di Makita HM1810
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite di sigillatura | ||||
| 001 | 322566-3 | 8.40 | 10.25 | |
| Cuscinetto a sfere | ||||
| 002 | 211256-2 | 8.10 | 9.88 | |
| Cuscinetto a sfere 6203zz | ||||
| 002 | 211290-2 | 6.38 | 7.78 | |
| Rondella 17 | ||||
| 003 | 267706-5 | 2.40 | 2.93 | |
| Indotto | ||||
| 004 | 516922-9 | 125.40 | 152.99 | |
| Anello di isolamento | ||||
| 005 | 681646-7 | 6.00 | 7.32 | |
| Cuscinetto a sfere 6200dw | ||||
| 006 | 211087-9 | 8.40 | 10.25 | |
| Spillo in Gomma 4 | ||||
| 007 | 263002-9 | 1.00 | 1.22 | |
| Portaspazzole in carbonio | ||||
| 008 | 154586-7 | 29.70 | 36.23 | |
| Anello di serraggio della spazzola di carbone | ||||
| 008A | 414665-6 | 1.20 | 1.46 | |
| Portaspazzole di Carbone | ||||
| 008B | 643711-0 | 10.80 | 13.18 | |
| Set di spazzole di carbone CB-204 | ||||
| 009* | 194992-4 | 11.00 | 13.42 | |
| Tappo portaspazzole | ||||
| 010 | 643700-5 | 1.20 | 1.46 | |
| Alloggiamento del cuscinetto | ||||
| 011 | 317899-9 | 33.00 | 40.26 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 012 | 265366-7 | |||
| Ventola 100 | ||||
| 013 | 240024-6 | 10.80 | 13.18 | |
| Rondella 8 | ||||
| 014 | 253165-9 | 1.00 | 1.22 | |
| DADO M8 | ||||
| 015 | 931402-8 | 1.00 | 1.22 | |
| Vite 5x85 | ||||
| 016 | 911938-3 | 1.20 | 1.46 | |
| CAMPO | ||||
| 017 | 628943-0 | 86.90 | 106.02 | |
| Casa del motore A | ||||
| 018 | 414787-2 | 14.30 | 17.45 | |
| Chiavetta elastica 4 | ||||
| 019 | 254001-2 | 1.00 | 1.22 | |
| Anello O 40 | ||||
| 020 | 213507-9 | 1.20 | 1.46 | |
| Penna 5 | ||||
| 021 | 256151-9 | 2.40 | 2.93 | |
| Custodia del ingranaggio | ||||
| 022 | 154585-9 | 72.60 | 88.57 | |
| Cuscinetto a sfere 6202llb | ||||
| 023 | 211228-7 | 8.40 | 10.25 | |
| Ingranaggio 22 | ||||
| 024 | 226251-9 | 38.50 | 46.97 | |
| Chiavetta elastica 4 | ||||
| 025 | 254001-2 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6305llb | ||||
| 026 | 211361-5 | 13.20 | 16.10 | |
| Anello di tenuta 35 | ||||
| 027 | 213476-4 | 7.20 | 8.78 | |
| Anello O 61 | ||||
| 028 | 213721-7 | 7.20 | 8.78 | |
| O-ring 90 | ||||
| 029 | 213806-9 | 2.40 | 2.93 | |
| Albero Motore | ||||
| 030 | 154588-3 | 34.10 | 41.60 | |
| Carter del albero a manovella Hm1810 A | ||||
| 031 | 318027-9 | 337.70 | 411.99 | |
| Spillo in Gomma 4 | ||||
| 032 | 263002-9 | 1.00 | 1.22 | |
| Coprivano albero motore | ||||
| 033 | 419262-3 | 8.40 | 10.25 | |
| Cappuccio di copertura STM 1800 | ||||
| 034 | 419263-1 | 9.60 | 11.71 | |
| Ingranaggio 50 | ||||
| 035 | 221793-8 | 28.60 | 34.89 | |
| Cuscinetto a sfere 6202llb | ||||
| 036 | 211228-7 | 8.40 | 10.25 | |
| Vite a brugola M8x75 | ||||
| 037 | 922496-4 | 3.60 | 4.39 | |
| MANIGLIA LATERALE | ||||
| 038 | 418415-1 | 12.10 | 14.76 | |
| Bullone Allen m6x30 | ||||
| 039 | 922353-6 | 1.00 | 1.22 | |
| Coperchio interno | ||||
| 040 | 317902-6 | 59.40 | 72.47 | |
| Cuscinetto a sfere 6302 | ||||
| 041 | 211214-8 | 9.60 | 11.71 | |
| Anello di bloccaggio S-20 | ||||
| 042 | 961060-6 | 1.00 | 1.22 | |
| Ingranaggio 47 | ||||
| 043 | 226242-0 | 59.40 | 72.47 | |
| Custodia 25 | ||||
| 044 | 331416-1 | 6.00 | 7.32 | |
| Anello di blocco R-62 | ||||
| 045 | 962301-3 | 2.40 | 2.93 | |
| Vite esagonale incassata M6x20 | ||||
| 046 | 265905-3 | 1.20 | 1.46 | |
| Rondella 6mm A | ||||
| 047 | 267214-6 | 1.00 | 1.22 | |
| Cappuccio del Motore | ||||
| 048 | 419324-7 | 29.70 | 36.23 | |
| Rondella 63 | ||||
| 049 | 267296-8 | 6.00 | 7.32 | |
| Anello di spaziatura | ||||
| 050 | 324580-5 | 23.10 | 28.18 | |
| Cuscinetto a rullini 2520 | ||||
| 051 | 212358-7 | 11.00 | 13.42 | |
| Asta di connessione Hm1810 A | ||||
| 052 | 154946-3 | 26.40 | 32.21 | |
| ASTA CONICA | ||||
| 052 | 322476-4 | 22.00 | 26.84 | |
| Anello distanziale Hm1810 A | ||||
| 052A | 331718-5 | 6.00 | 7.32 | |
| O-Ring 55 Hm1810 | ||||
| 053 | 213662-7 | 1.00 | 1.22 | |
| PISTONE | ||||
| 054 | 324536-8 | 11.00 | 13.42 | |
| Penna 15 | ||||
| 055 | 268130-5 | 4.80 | 5.86 | |
| O-ring 52 | ||||
| 056* | 213666-9 | 11.00 | 13.42 | |
| Cilindro 62 | ||||
| 057 | 331694-3 | 300.30 | 366.37 | |
| O-ring 52 | ||||
| 058* | 213666-9 | 11.00 | 13.42 | |
| Martello pneumatico | ||||
| 059 | 324546-5 | 56.10 | 68.44 | |
| Supporto di distanza | ||||
| 060 | 418949-4 | 3.60 | 4.39 | |
| Contrappeso | ||||
| 061 | 154589-1 | 112.20 | 136.88 | |
| Supporto di distanza | ||||
| 062 | 418949-4 | 3.60 | 4.39 | |
| Cuscinetto ad aghi 1010 Hm1810 | ||||
| 063 | 212075-9 | 3.60 | 4.39 | |
| Asta di connessione Hm1810 A | ||||
| 064 | 154946-3 | 26.40 | 32.21 | |
| Anello di tenuta 95 | ||||
| 065 | 213855-6 | 3.60 | 4.39 | |
| Carter del albero a manovella | ||||
| 066 | 318028-7 | 39.60 | 48.31 | |
| Carter del albero a manovella Hm1810 A | ||||
| 066A | 318027-9 | 337.70 | 411.99 | |
| Vite esagonale incassata M6x20 | ||||
| 067 | 265905-3 | 1.20 | 1.46 | |
| Rondella 65 | ||||
| 068 | 267297-6 | 4.80 | 5.86 | |
| Cuscinetto a rullini 7025 Hm1810 | ||||
| 069 | 212701-0 | 23.10 | 28.18 | |
| Excenter Hm1810 | ||||
| 070 | 154587-5 | 45.10 | 55.02 | |
| Anello distanziale Hm1810 A | ||||
| 071 | 331718-5 | 6.00 | 7.32 | |
| Rondella 65 | ||||
| 072 | 267297-6 | 4.80 | 5.86 | |
| Anello di blocco R-80 | ||||
| 073 | 962354-2 | 3.60 | 4.39 | |
| Anello O 78 | ||||
| 074 | 213765-7 | 2.40 | 2.93 | |
| Cappuccio di blocco | ||||
| 075 | 418952-5 | 8.40 | 10.25 | |
| Vite a brugola M5X20 | ||||
| 076 | 266464-0 | 1.00 | 1.22 | |
| Piastra Hm1810 | ||||
| 077 | 345569-0 | 9.60 | 11.71 | |
| Penna 5 | ||||
| 078 | 256151-9 | 2.40 | 2.93 | |
| Tappo di riempimento | ||||
| 079 | 450347-6 | 8.40 | 10.25 | |
| Guarnizione | ||||
| 080 | 162241-7 | 16.50 | 20.13 | |
| CILINDRO | ||||
| 081 | 317905-0 | 248.60 | 303.29 | |
| Rondella M12 | ||||
| 082 | 942301-9 | 1.00 | 1.22 | |
| Vite a brugola M12X55 * | ||||
| 083 | 922677-0 | 6.00 | 7.32 | |
| O-ring 53 | ||||
| 084* | 213660-1 | 3.60 | 4.39 | |
| Cilindro B | ||||
| 085 | 322548-5 | 56.10 | 68.44 | |
| Anello di gomma 54 | ||||
| 086 | 262050-5 | 4.80 | 5.86 | |
| Spina elastica 8-40 | ||||
| 087 | 951272-9 | 1.20 | 1.46 | |
| BARRA TOMMY | ||||
| 088 | 322550-8 | 28.60 | 34.89 | |
| Staffa di Fissaggio Scapolo | ||||
| 089 | 322478-0 | 146.30 | 178.49 | |
| Penna 4 | ||||
| 090 | 256219-1 | 1.00 | 1.22 | |
| Asta di Blocco | ||||
| 091 | 322477-2 | 24.20 | 29.52 | |
| Molla a compressione 12 | ||||
| 092 | 233083-7 | 2.40 | 2.93 | |
| Rondella per chiavetta di blocco | ||||
| 093 | 322560-5 | 9.60 | 11.71 | |
| Vite a brugola 12x45 | ||||
| 094 | 265989-1 | 3.60 | 4.39 | |
| Rondella elastica 12 | ||||
| 095 | 253989-3 | 1.20 | 1.46 | |
| Porta scalpello | ||||
| 096 | 324539-2 | 300.30 | 366.37 | |
| Anello O 75 | ||||
| 097 | 213755-0 | 3.60 | 4.39 | |
| Anello X 40 | ||||
| 098* | 213517-6 | 23.10 | 28.18 | |
| Perno di percussione | ||||
| 099 | 324545-7 | 27.50 | 33.55 | |
| O-ring 60 | ||||
| 100* | 213667-7 | 12.10 | 14.76 | |
| Portamartello | ||||
| 101 | 324541-5 | 48.40 | 59.05 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 102 | 695123-3 | 22.00 | 26.84 | |
| Passacavo 12-125 | ||||
| 103 | 682546-4 | 3.60 | 4.39 | |
| Lampada indicatrice | ||||
| 104 | 631671-8 | 10.80 | 13.18 | |
| Cablaggio | ||||
| 105 | 638378-7 | 3.60 | 4.39 | |
| LENTE | ||||
| 106 | 418951-7 | 2.40 | 2.93 | |
| Coperchio di coda | ||||
| 107 | 317901-8 | 42.90 | 52.34 | |
| Bullone Allen m6x45 | ||||
| 108 | 922366-7 | 1.20 | 1.46 | |
| Targa di identificazione Hm1810 A | ||||
| 109 | 858S82-8 | 3.60 | 4.39 | |
| Coperchio superiore | ||||
| 110 | 418954-1 | 4.80 | 5.86 | |
| Base della maniglia Hm1810 A | ||||
| 111 | 419044-3 | 11.00 | 13.42 | |
| Gomma spugna | ||||
| 112 | 685700-9 | 1.00 | 1.22 | |
| Anello di spugna | ||||
| 113 | 685722-9 | 2.40 | 2.93 | |
| Filtro di linea | ||||
| 114 | 688131-1 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 115 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 115 | 687124-5 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 116 | 265A48-7 | 1.00 | 1.22 | |
| Condensatore 0,22uF | ||||
| 117 | 645190-8 | 2.40 | 2.93 | |
| Anello di spugna | ||||
| 118 | 685722-9 | 2.40 | 2.93 | |
| Blocco terminale | ||||
| 119 | 654554-5 | 4.80 | 5.86 | |
| Bullone esagonale M6X65 Hm1810 | ||||
| 120 | 265535-0 | 1.20 | 1.46 | |
| Rondella 6mm A | ||||
| 121 | 267214-6 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 122 | 418333-3 | 19.80 | 24.16 | |
| Leva dell'interruttore | ||||
| 123 | 418332-5 | 6.00 | 7.32 | |
| Coperchio antipolvere per interruttore | ||||
| 124 | 421850-4 | 7.20 | 8.78 | |
| Penna 4 | ||||
| 125 | 256206-0 | 1.20 | 1.46 | |
| Supporto piastra antipolvere Hm1800 | ||||
| 126 | 345355-9 | 8.40 | 10.25 | |
| Vite di rubinetto 4x18 | ||||
| 127 | 265A48-7 | 1.00 | 1.22 | |
| Interruttore Sw-51 | ||||
| 128 | 651131-4 | 22.00 | 26.84 | |
| Cappuccio dell'interruttore Hm1810 | ||||
| 129 | 419045-1 | 6.00 | 7.32 | |
| Vite di rubinetto 4x18 | ||||
| 130 | 265A48-7 | 1.00 | 1.22 | |
| Gomma spugna Hm1810 | ||||
| 131 | 685718-0 | 1.00 | 1.22 | |
| Anello O 22 | ||||
| 133 | 213373-4 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 134 | 819213-0 | |||
| Cappuccio di gomma | ||||
| 136 | 424132-3 | 1.20 | 1.46 | |
