Qui troverai tutte le parti e i disegni disponibili di “Makita HM1512”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

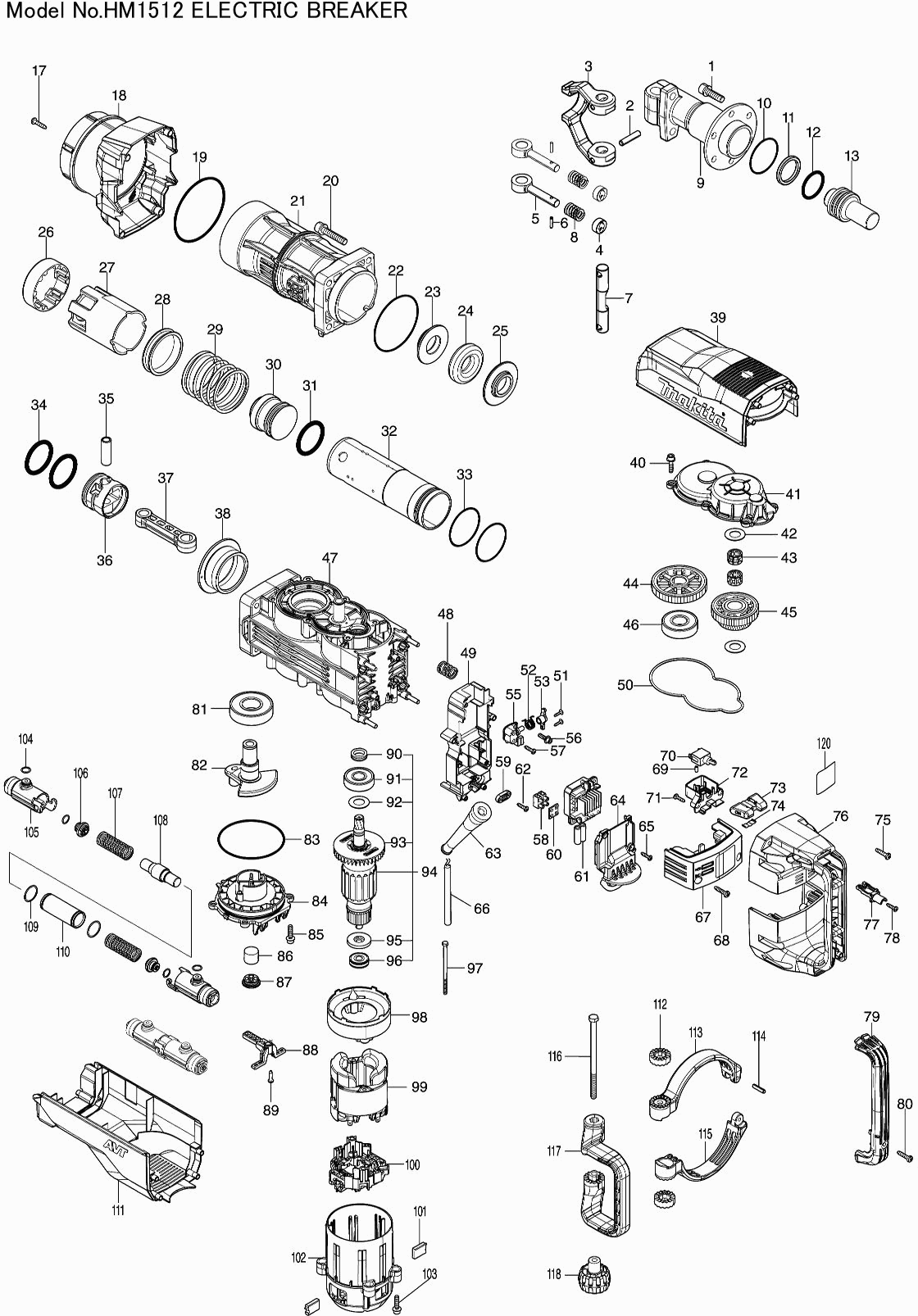

Disegni tecnici di Makita HM1512
Elenco parti di Makita HM1512
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Bullone da taglio M10x35mm HM1511 | ||||
| 001 | 265B53-0 | 2.40 | 2.93 | |
| Spina elastica 8-40 | ||||
| 002 | 951272-9 | 1.20 | 1.46 | |
| Morsetto per utensili HM1512 | ||||
| 003 | 325895-3 | 139.70 | 170.43 | |
| Rondella per chiavetta di blocco | ||||
| 004 | 322560-5 | 9.60 | 11.71 | |
| Asta di Blocco | ||||
| 005 | 322477-2 | 24.20 | 29.52 | |
| Penna 4 | ||||
| 006 | 256219-1 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 007 | 322550-8 | 28.60 | 34.89 | |
| Molla a compressione 12 | ||||
| 008 | 233083-7 | 2.40 | 2.93 | |
| Porta attrezzi B HM1511 | ||||
| 009 | 313323-0 | 100.10 | 122.12 | |
| O-ring 58 | ||||
| 010 | 213670-8 | 1.20 | 1.46 | |
| Anello X 38mm HM1511 | ||||
| 011 | 213911-2 | 6.00 | 7.32 | |
| Anello O 40 HM1511 | ||||
| 012 | 213912-0 | 2.40 | 2.93 | |
| Pezzo d'impatto B HM1511 | ||||
| 013 | 327669-8 | 14.30 | 17.45 | |
| Vite a tappo 5X25 | ||||
| 017 | 266041-8 | 1.00 | 1.22 | |
| Cappuccio del cilindro HM1511 | ||||
| 018 | 412874-1 | 39.60 | 48.31 | |
| O-ring 106 HM1511 | ||||
| 019 | 213916-2 | 2.40 | 2.93 | |
| Vite a brugola M10x50mm HM1511 | ||||
| 020 | 265B55-6 | 2.40 | 2.93 | |
| Cilindro HM1511 | ||||
| 021 | 313324-8 | 132.00 | 161.04 | |
| O-ring 90 | ||||
| 022 | 213806-9 | 2.40 | 2.93 | |
| Rondella di bloccaggio 30 B HM1511 | ||||
| 023 | 327667-2 | 14.30 | 17.45 | |
| Anello di gomma 31 HM1511 | ||||
| 024 | 262196-7 | 13.20 | 16.10 | |
| Rondella di bloccaggio 30 A HM1511 | ||||
| 025 | 327666-4 | 17.60 | 21.47 | |
| Anello di guida HM1511 | ||||
| 026 | 313321-4 | 48.40 | 59.05 | |
| Boccola di guida HM1511 | ||||
| 027 | 412859-7 | 26.40 | 32.21 | |
| Bussola 65 HM1511 | ||||
| 028 | 327664-8 | 6.00 | 7.32 | |
| Molla di compressione 66 HM1511 | ||||
| 029 | 232646-6 | 6.00 | 7.32 | |
| Pezzo d'impatto HM1511 | ||||
| 030 | 327665-6 | 16.50 | 20.13 | |
| Anello O 48 HM1511 | ||||
| 031 | 213913-8 | 6.00 | 7.32 | |
| Cilindro 59 HM1511 | ||||
| 032 | 327662-2 | 147.40 | 179.83 | |
| O-ring 53 | ||||
| 033 | 213656-2 | 1.20 | 1.46 | |
| Anello O 48 HM1511 | ||||
| 034 | 213913-8 | 6.00 | 7.32 | |
| Tubo 15 HM1511 | ||||
| 035 | 327663-0 | 2.40 | 2.93 | |
| Pistone HM1511 | ||||
| 036 | 412858-9 | 17.60 | 21.47 | |
| Asta di comando HM1511 | ||||
| 037 | 412857-1 | 11.00 | 13.42 | |
| Distanziale HM1511 | ||||
| 038 | 327661-4 | 13.20 | 16.10 | |
| Cappuccio di copertura HM1511 | ||||
| 039 | 412875-9 | 17.60 | 21.47 | |
| Bullone a brugola M6x25mm | ||||
| 040 | 266923-4 | 1.00 | 1.22 | |
| Copertura ingranaggio HM1511 | ||||
| 041 | 413211-2 | 13.20 | 16.10 | |
| Rondella 17mm | ||||
| 042 | 267487-1 | 1.20 | 1.46 | |
| Cuscinetto a rullini 1415 HM1511 | ||||
| 043 | 212230-3 | 8.40 | 10.25 | |
| Ingranaggio a vite senza fine 53 HM1511 | ||||
| 044 | 227832-2 | 16.50 | 20.13 | |
| Set di ingranaggi 31-45 HM1511 | ||||
| 045 | 227833-0 | 19.80 | 24.16 | |
| Cuscinetto a sfere 2216LLB | ||||
| 046 | 210234-9 | 11.00 | 13.42 | |
| Carter della manovella A HM1511 | ||||
| 047 | 140W38-2 | 236.50 | 288.53 | |
| Molla di compressione 16 HM1511 | ||||
| 048 | 232644-0 | 1.20 | 1.46 | |
| Scatola di controllo HM1511 | ||||
| 049 | 412868-6 | 8.40 | 10.25 | |
| Anello di tenuta HM1511 | ||||
| 050 | 422636-9 | 2.40 | 2.93 | |
| Vite autofilettante 3x14mm HR005G | ||||
| 051 | 263046-9 | 1.00 | 1.22 | |
| Molla di torsione 13 HR005G | ||||
| 052 | 232643-2 | 1.00 | 1.22 | |
| Maniglia cpl HM1511 | ||||
| 053 | 140W48-9 | 7.20 | 8.78 | |
| Base HM1511 | ||||
| 055 | 412871-7 | 2.40 | 2.93 | |
| Vite a brugola M5x20 HM1511 | ||||
| 056 | 266903-0 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 057 | 265A48-7 | 1.00 | 1.22 | |
| Unità di connessione HM1511 | ||||
| 058 | 654741-6 | 2.40 | 2.93 | |
| Staffa di serraggio | ||||
| 059 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 059 | 687124-5 | 1.00 | 1.22 | |
| Piastra di gomma | ||||
| 060 | 685756-2 | 3.60 | 4.39 | |
| Controllore HM1511 | ||||
| 061 | 620E02-6 | 61.60 | 75.15 | |
| Filtro di linea | ||||
| 061C10 | 688165-4 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 062 | 265A48-7 | 1.00 | 1.22 | |
| Passacavo 10 | ||||
| 063 | 682560-0 | 2.40 | 2.93 | |
| Cappuccio del cavo HM1511 | ||||
| 064 | 412869-4 | 4.80 | 5.86 | |
| Vite di rubinetto 4x18 | ||||
| 065 | 265A48-7 | 1.00 | 1.22 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 066 | 695123-3 | 22.00 | 26.84 | |
| Cappuccio del controller HM1511 | ||||
| 067 | 140W49-7 | 8.40 | 10.25 | |
| Vite a tappo 5X25 | ||||
| 068 | 266041-8 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 069 | 263027-3 | 1.00 | 1.22 | |
| Interruttore | ||||
| 070 | 651423-1 | 11.00 | 13.42 | |
| Vite di rubinetto 4x18 | ||||
| 071 | 265A48-7 | 1.00 | 1.22 | |
| Porta interuttore HM1511 | ||||
| 072 | 412878-3 | 2.40 | 2.93 | |
| Unità di spinta | ||||
| 073 | 451112-6 | 3.60 | 4.39 | |
| Molla a Balia | ||||
| 074 | 232209-8 | 1.20 | 1.46 | |
| Vite a tappo 5X25 | ||||
| 075 | 266041-8 | 1.00 | 1.22 | |
| Maniglia HM1511 | ||||
| 076 | 140W50-2 | 26.40 | 32.21 | |
| PERNO IN GOMMA 6 HM1511 | ||||
| 076C10 | 263044-3 | 1.00 | 1.22 | |
| Porta interuttore HM1511 | ||||
| 077 | 412879-1 | 2.40 | 2.93 | |
| Vite di rubinetto 4x18 | ||||
| 078 | 265A48-7 | 1.00 | 1.22 | |
| Cappuccio maniglia HM1511 | ||||
| 079 | 412880-6 | 11.00 | 13.42 | |
| Vite a tappo 5X25 | ||||
| 080 | 266041-8 | 1.00 | 1.22 | |
| Cuscinetto a sfere 2818LLU | ||||
| 081 | 210233-1 | 23.10 | 28.18 | |
| Albero a gomiti HM1511 | ||||
| 082 | 327660-6 | 13.20 | 16.10 | |
| Anello O 100 HM1511 | ||||
| 083 | 213914-6 | 2.40 | 2.93 | |
| Carter del motore HM1511 | ||||
| 084 | 412862-8 | 11.00 | 13.42 | |
| Bullone a brugola M6x25mm | ||||
| 085 | 266923-4 | 1.00 | 1.22 | |
| Filtro | ||||
| 086 | 443127-7 | 1.00 | 1.22 | |
| Cappuccio del filtro | ||||
| 087 | 424668-2 | 1.20 | 1.46 | |
| Guida filtro HM1511 | ||||
| 088 | 412867-8 | 2.40 | 2.93 | |
| Vite di rubinetto 4x18 | ||||
| 089 | 265A48-7 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 090 | 332129-7 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6303llu | ||||
| 091 | 211152-4 | 8.40 | 10.25 | |
| Rondella 17mm | ||||
| 092 | 267487-1 | 1.20 | 1.46 | |
| Ventola 80mm HM1511 | ||||
| 093 | 240213-3 | 4.80 | 5.86 | |
| Anker HM1511 | ||||
| 094 | 515544-2 | 112.20 | 136.88 | |
| Anello di isolamento | ||||
| 095 | 681630-2 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6200dw | ||||
| 096 | 211087-9 | 8.40 | 10.25 | |
| Vite a brugola angolare M5x95mm HM1511 | ||||
| 097 | 265B54-8 | 2.40 | 2.93 | |
| Piastra intermedia HM1511 | ||||
| 098 | 412861-0 | 3.60 | 4.39 | |
| Campo | ||||
| 099 | 634749-6 | 63.80 | 77.84 | |
| Portaspazzole in carbonio HM1511 | ||||
| 100 | 632R65-8 | 11.00 | 13.42 | |
| Set di spazzole in carbonio Cb-218 | ||||
| 101 | 197129-2 | 7.20 | 8.78 | |
| Custodia motore HM1511 | ||||
| 102 | 412860-2 | 22.00 | 26.84 | |
| Bullone a brugola M6x25mm | ||||
| 103 | 266923-4 | 1.00 | 1.22 | |
| Anello O 10 | ||||
| 104 | 213058-2 | 3.60 | 4.39 | |
| Porta tubo HM1511 | ||||
| 105 | 412865-2 | 2.40 | 2.93 | |
| Guida molla HM1511 | ||||
| 106 | 412866-0 | 2.40 | 2.93 | |
| Molla di compressione 18 HM1511 | ||||
| 107 | 232642-4 | 1.20 | 1.46 | |
| Contrappeso HM1511 | ||||
| 108 | 327679-5 | 3.60 | 4.39 | |
| O-ring 25 HM1511 | ||||
| 109 | 213915-4 | 1.20 | 1.46 | |
| Tubo 22 HM1511 | ||||
| 110 | 327680-0 | 3.60 | 4.39 | |
| Coperchio posteriore A HM1511 | ||||
| 111 | 412876-7 | 17.60 | 21.47 | |
| Cespuglio di riempimento dell'impugnatura | ||||
| 112 | 417002-3 | 2.40 | 2.93 | |
| Base della maniglia A HM1511 | ||||
| 113 | 312A28-5 | 10.80 | 13.18 | |
| Spina elastica 5-24 | ||||
| 114 | 951166-8 | 1.00 | 1.22 | |
| Base della maniglia B HM1511 | ||||
| 115 | 312A29-3 | 9.60 | 11.71 | |
| Bullone esagonale 8x150 | ||||
| 116 | 265439-6 | 3.60 | 4.39 | |
| Maniglia HM1511 | ||||
| 117 | 412881-4 | 19.80 | 24.16 | |
| Manopola M8 | ||||
| 118 | 252640-2 | 6.00 | 7.32 | |
| Targhetta HM1512 | ||||
| 120 | 858C66-0 | 1.20 | 1.46 | |
