Qui troverai tutte le parti e i disegni disponibili di “Makita HM1500”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

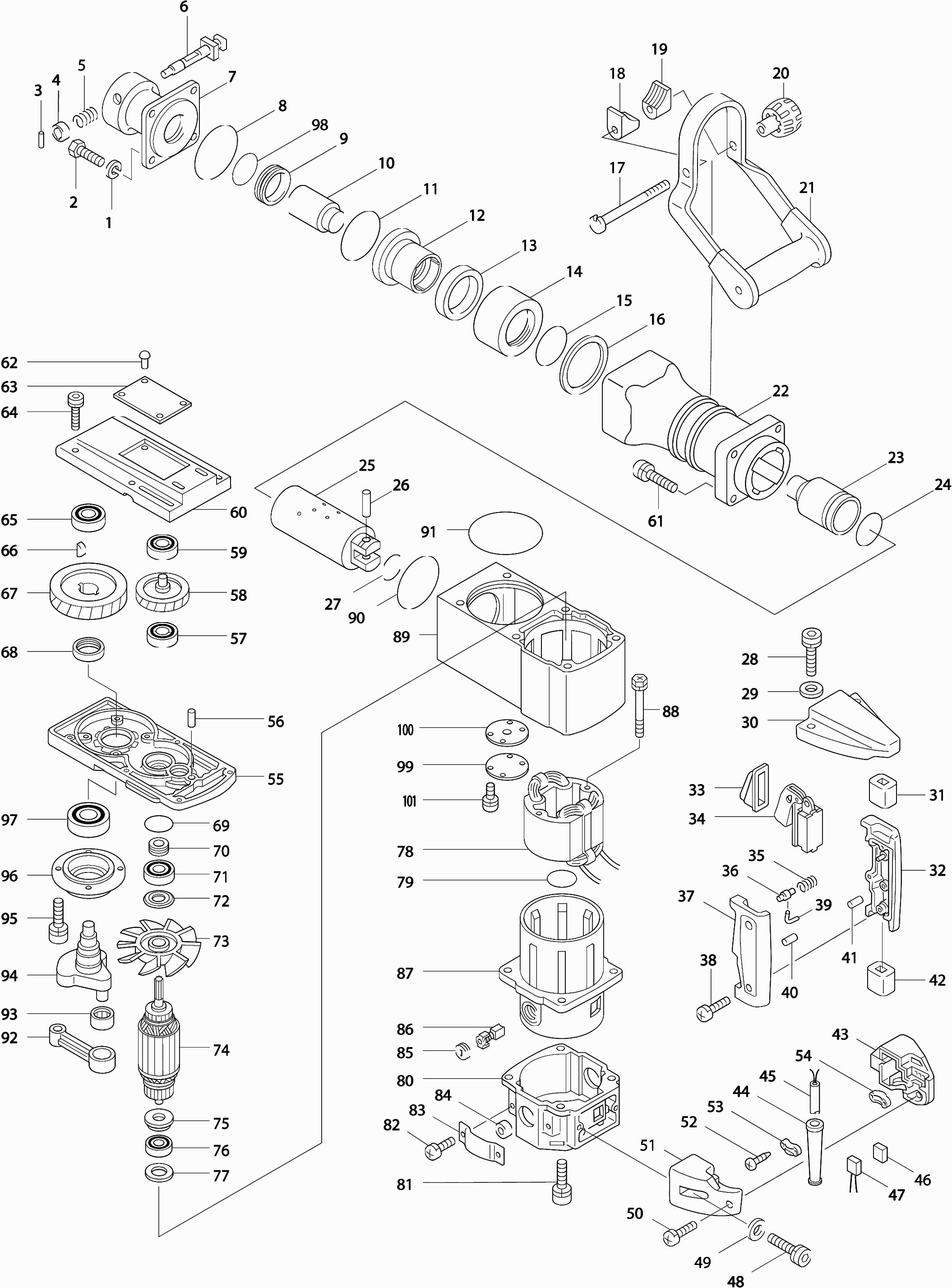

Disegni tecnici di Makita HM1500
Elenco parti di Makita HM1500
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Rondella elastica 12 | ||||
| 001 | 253989-3 | 1.20 | 1.46 | |
| Vite a brugola M12x40 | ||||
| 002 | 265997-2 | 3.60 | 4.39 | |
| Penna 4 | ||||
| 003 | 256219-1 | 1.00 | 1.22 | |
| Rondella per chiavetta di blocco | ||||
| 004 | 322560-5 | 9.60 | 11.71 | |
| Molla a compressione 15 | ||||
| 005 | 231281-7 | 1.00 | 1.22 | |
| Dado di bloccaggio del bulino | ||||
| 006 | 322567-1 | 46.20 | 56.36 | |
| Portautensili | ||||
| 007 | 322692-8 | 125.40 | 152.99 | |
| Anello O 75 | ||||
| 008 | 213755-0 | 3.60 | 4.39 | |
| Anello X 40 | ||||
| 009* | 213517-6 | 23.10 | 28.18 | |
| Pezzo di percussione del scalpello | ||||
| 010 | 322693-6 | 27.50 | 33.55 | |
| Anello O 63 | ||||
| 011* | 213717-8 | 2.40 | 2.93 | |
| Supporto per percussore | ||||
| 012 | 322931-6 | 45.10 | 55.02 | |
| Anello di gomma 54 | ||||
| 013 | 262050-5 | 4.80 | 5.86 | |
| Cilindro B | ||||
| 014 | 322930-8 | 41.80 | 51.00 | |
| O-ring 53 | ||||
| 015* | 213660-1 | 3.60 | 4.39 | |
| Rondella in gomma 63 | ||||
| 016 | 261084-5 | 2.40 | 2.93 | |
| Bullone di bloccaggio M10X120 Hm1500 * | ||||
| 017 | 265956-6 | 6.00 | 7.32 | |
| Blocco morsetto Hm1500 * | ||||
| 018 | 414819-5 | 2.40 | 2.93 | |
| Blocco morsetto Hm1500 * | ||||
| 019 | 414819-5 | 2.40 | 2.93 | |
| Dado moleteado M10 | ||||
| 020 | 252633-9 | 8.40 | 10.25 | |
| Maniglia laterale Hm1500 * | ||||
| 021 | 421386-3 | 38.50 | 46.97 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 022 | 316272-0 | |||
| Pistone Galleggiante Hm1500 * | ||||
| 023 | 322383-1 | 45.10 | 55.02 | |
| O-Anello 45 | ||||
| 024* | 213564-7 | 11.00 | 13.42 | |
| Pistone Hm1500 * | ||||
| 025 | 322387-3 | 125.40 | 152.99 | |
| Penna 10 | ||||
| 026 | 256209-4 | 2.40 | 2.93 | |
| O-anello 33 | ||||
| 027 | 213473-0 | 1.20 | 1.46 | |
| Vite con intaglio esagonale M6x55 | ||||
| 028 | 922376-4 | 1.20 | 1.46 | |
| Rondella 6mm A | ||||
| 029 | 267214-6 | 1.00 | 1.22 | |
| Supporto della maniglia superiore Hm1500 * | ||||
| 030 | 414646-0 | 13.20 | 16.10 | |
| Buffer in gomma Hm1500 * | ||||
| 031 | 421373-2 | 2.40 | 2.93 | |
| Set di maniglie | ||||
| 032 | 182429-3 | 14.30 | 17.45 | |
| Coperchio antipolvere per interruttore | ||||
| 033 | 421265-5 | 2.40 | 2.93 | |
| Interruttore Sw-52 | ||||
| 034 | 651145-3 | 26.40 | 32.21 | |
| Molla a Compressione 6 | ||||
| 035 | 231298-0 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 036 | 414885-2 | 2.40 | 2.93 | |
| Vite 5x28 | ||||
| 038 | 911248-8 | 1.00 | 1.22 | |
| Bullone di bloccaggio | ||||
| 039 | 322464-1 | 2.40 | 2.93 | |
| Spillo in Gomma 4 | ||||
| 040 | 263002-9 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 041 | 263002-9 | 1.00 | 1.22 | |
| Buffer in gomma Hm1500 * | ||||
| 042 | 421373-2 | 2.40 | 2.93 | |
| Supporto Maniglia Inferiore Hm1500* | ||||
| 043 | 182405-7 | 11.00 | 13.42 | |
| Non più disponibile, nessuna sostituzione | ||||
| 044 | 682505-8 | |||
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 045 | 695123-3 | 22.00 | 26.84 | |
| Vite a esagono incassato M6x35 | ||||
| 048 | 922356-0 | 1.20 | 1.46 | |
| Rondella 6mm A | ||||
| 049 | 267214-6 | 1.00 | 1.22 | |
| Vite 5x28 | ||||
| 050 | 911248-8 | 1.00 | 1.22 | |
| Supporto Maniglia Inferiore Hm1500* | ||||
| 051 | 182405-7 | 11.00 | 13.42 | |
| Vite di rubinetto 4x18 | ||||
| 052 | 265A48-7 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 053 | 687124-5 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 055 | 159189-2 | 88.00 | 107.36 | |
| Spillo | ||||
| 056 | 256111-1 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 057 | 211129-9 | 8.40 | 10.25 | |
| Ingranaggio 37 | ||||
| 058 | 221781-5 | 67.10 | 81.86 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 059 | 211129-9 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 060 | 316271-2 | |||
| Vite a brugola M8x40 | ||||
| 061 | 265367-5 | 2.40 | 2.93 | |
| Vite con intaglio esagonale M6x55 | ||||
| 064 | 922376-4 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6302 | ||||
| 065 | 211214-8 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 066 | 254038-9 | |||
| Ingranaggio 55 | ||||
| 067 | 221782-3 | 62.70 | 76.49 | |
| Anello di tenuta 25 | ||||
| 068 | 213354-8 | 6.00 | 7.32 | |
| Anello O 35 | ||||
| 069 | 213460-9 | 1.20 | 1.46 | |
| VITE DI BLOCCAGGIO | ||||
| 070 | 331367-8 | 3.60 | 4.39 | |
| Cuscinetto a sfere 6202llb | ||||
| 071 | 211228-7 | 8.40 | 10.25 | |
| Guarnizione antipolvere 15 | ||||
| 072 | 213202-1 | 1.20 | 1.46 | |
| Ventola 104 | ||||
| 073 | 241648-1 | 14.30 | 17.45 | |
| Indotto | ||||
| 074 | 514958-2 | 124.30 | 151.65 | |
| Anello di isolamento | ||||
| 075 | 681635-2 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6200llb | ||||
| 076 | 211066-7 | 4.80 | 5.86 | |
| Rondella 18 | ||||
| 077 | 253794-8 | 1.00 | 1.22 | |
| Campo Hm1500 * | ||||
| 078 | 624903-0 | 71.50 | 87.23 | |
| Cablaggio 9027+9029 Arancione * | ||||
| 078A | 536011-4 | 2.40 | 2.93 | |
| Cablaggio 9027+9029 Viola * | ||||
| 078B | 536012-2 | 2.40 | 2.93 | |
| Anello-O 30 | ||||
| 079 | 213406-5 | 1.20 | 1.46 | |
| Casa Posteriore Hm1500 * | ||||
| 080 | 316268-1 | 48.40 | 59.05 | |
| Vite a esagono incassato M6x35 | ||||
| 081 | 922356-0 | 1.20 | 1.46 | |
| Vite 5x12 | ||||
| 082 | 911211-1 | 1.00 | 1.22 | |
| Piastra di copertura della spazzola Hm150 * | ||||
| 083 | 343748-4 | 2.40 | 2.93 | |
| Anello di gomma 12 | ||||
| 084 | 262044-0 | 2.40 | 2.93 | |
| Tappo portaspazzole | ||||
| 085 | 643700-5 | 1.20 | 1.46 | |
| Set di spazzole di carbone CB-204 | ||||
| 086* | 194992-4 | 11.00 | 13.42 | |
| Custodia del motore | ||||
| 087 | 159631-3 | 58.30 | 71.13 | |
| Portaspazzole di Carbone | ||||
| 087A | 643711-0 | 10.80 | 13.18 | |
| Bullone esagonale M5X75 * | ||||
| 088 | 265341-3 | 2.40 | 2.93 | |
| Carter del Manovella Hm1500 Nuovo * | ||||
| 089 | 316498-4 | 235.40 | 287.19 | |
| Anello O 75 | ||||
| 090 | 213755-0 | 3.60 | 4.39 | |
| O-ring 90 | ||||
| 091 | 213806-9 | 2.40 | 2.93 | |
| Asta di trasmissione Hm1500 * | ||||
| 092 | 322381-5 | 17.60 | 21.47 | |
| Cuscinetto a rullini 2016 | ||||
| 093 | 212309-0 | 11.00 | 13.42 | |
| Albero a gomiti Hm1500 * | ||||
| 094 | 152373-8 | 34.10 | 41.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 095 | 265366-7 | |||
| Scatola del Cuscinetto Hm1500 * | ||||
| 096 | 316267-3 | 23.10 | 28.18 | |
| Cuscinetto a sfere 6205 | ||||
| 097 | 211359-2 | 8.40 | 10.25 | |
| Anello O 40 | ||||
| 098* | 213504-5 | 2.40 | 2.93 | |
| Coperchio del alloggiamento del motore | ||||
| 099 | 341397-1 | 1.20 | 1.46 | |
| Guarnizione del carter del motore | ||||
| 100 | 442009-0 | 1.20 | 1.46 | |
| Vite 5x12 | ||||
| 101 | 911211-1 | 1.00 | 1.22 | |
| Anello di nylon 42 | ||||
| 102 | 261105-3 | 2.40 | 2.93 | |
