Qui troverai tutte le parti e i disegni disponibili di “Makita HM1317C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

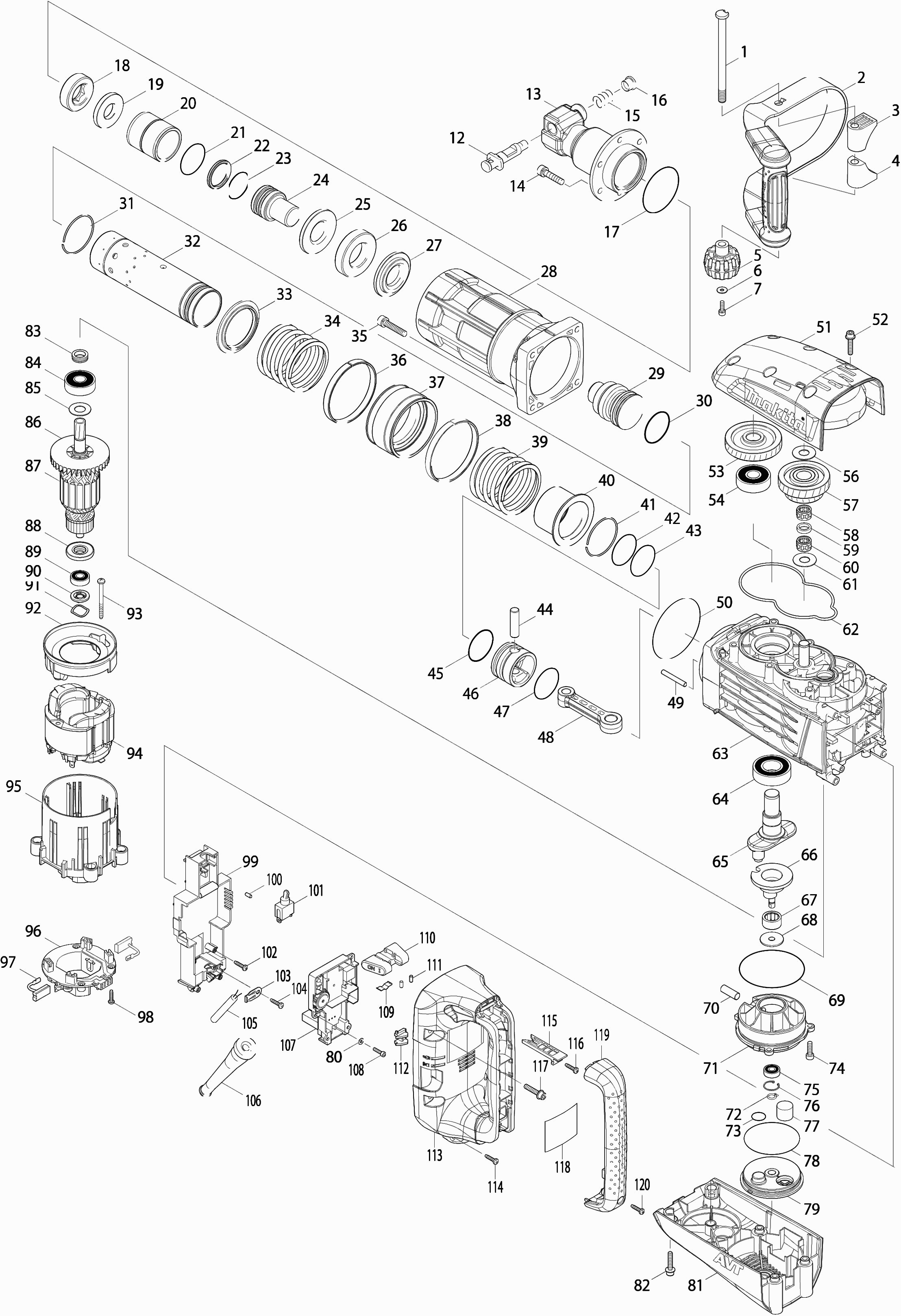

Disegni tecnici di Makita HM1317C
Elenco parti di Makita HM1317C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Bullone esagonale 10x142 | ||||
| 001 | 266512-5 | 8.40 | 10.25 | |
| Morsetto maniglia | ||||
| 002 | 163506-0 | 29.70 | 36.23 | |
| Cespuglio di riempimento dell'impugnatura | ||||
| 003 | 451331-4 | 1.20 | 1.46 | |
| Cespuglio di riempimento dell'impugnatura | ||||
| 004 | 451331-4 | 1.20 | 1.46 | |
| Manopola M8 | ||||
| 005 | 252654-1 | 4.80 | 5.86 | |
| Rondella di bloccaggio 5 | ||||
| 006 | 253194-2 | 1.00 | 1.22 | |
| Vite a brugola 5x16 | ||||
| 007 | 922221-3 | 1.00 | 1.22 | |
| Morsetto per utensili | ||||
| 012 | 324099-4 | 4.80 | 5.86 | |
| Cespuglio guida | ||||
| 013 | 331866-0 | 185.90 | 226.80 | |
| Vite a brugola M8x35 | ||||
| 014 | 922457-4 | 1.00 | 1.22 | |
| Rondella M8 | ||||
| 014A | 942201-3 | 1.00 | 1.22 | |
| Molla di pressione 16 | ||||
| 015 | 233309-7 | 2.40 | 2.93 | |
| Boccola del perno di blocco | ||||
| 016 | 324135-6 | 6.00 | 7.32 | |
| Anello O 67 | ||||
| 017 | 213720-9 | 2.40 | 2.93 | |
| Anello di gomma | ||||
| 018 | 262150-1 | 6.00 | 7.32 | |
| Rondella 24 Hm1317c | ||||
| 019 | 267401-7 | 11.00 | 13.42 | |
| Scatola 43 | ||||
| 020 | 257782-7 | 19.80 | 24.16 | |
| Anello O 45 Hm1214C | ||||
| 021* | 213569-7 | 1.00 | 1.22 | |
| Anello di fluoro 36 | ||||
| 022* | 213192-8 | 6.00 | 7.32 | |
| Anello O 36 | ||||
| 023* | 213150-4 | 2.40 | 2.93 | |
| Perno di percussione | ||||
| 024 | 325682-0 | 26.40 | 32.21 | |
| Rondella | ||||
| 025 | 325683-8 | 10.80 | 13.18 | |
| Boccola a collarino 36 | ||||
| 026 | 424206-0 | 11.00 | 13.42 | |
| Bussola collare 32 | ||||
| 027 | 325684-6 | 13.20 | 16.10 | |
| Custodia del martello | ||||
| 028 | 318458-2 | 82.50 | 100.65 | |
| Martello pneumatico | ||||
| 029 | 325685-4 | 13.20 | 16.10 | |
| Anello O 42 | ||||
| 030* | 213193-6 | 2.40 | 2.93 | |
| Anello di bloccaggio 55 | ||||
| 031 | 233977-6 | 1.20 | 1.46 | |
| Cilindro 52 | ||||
| 032 | 331870-9 | 105.60 | 128.83 | |
| Guida del cilindro | ||||
| 033 | 451168-9 | 3.60 | 4.39 | |
| Molla di pressione 66 | ||||
| 034 | 234111-1 | 9.60 | 11.71 | |
| Vite a brugola M8x40 | ||||
| 035 | 265367-5 | 2.40 | 2.93 | |
| Guida del peso | ||||
| 036 | 451169-7 | 2.40 | 2.93 | |
| Contrappeso | ||||
| 037 | 331867-8 | 14.30 | 17.45 | |
| Guida del peso | ||||
| 038 | 451169-7 | 2.40 | 2.93 | |
| Molla di pressione 66 | ||||
| 039 | 234111-1 | 9.60 | 11.71 | |
| Cespuglio guida | ||||
| 040 | 331868-6 | 12.10 | 14.76 | |
| Anello di bloccaggio 55 | ||||
| 041 | 233977-6 | 1.20 | 1.46 | |
| Anello O 45 Hm1214C | ||||
| 042 | 213569-7 | 1.00 | 1.22 | |
| Anello O 45 Hm1214C | ||||
| 043 | 213569-7 | 1.00 | 1.22 | |
| Penna 12 | ||||
| 044 | 256238-7 | 3.60 | 4.39 | |
| Anello O 42 | ||||
| 045* | 213193-6 | 2.40 | 2.93 | |
| PISTONE | ||||
| 046 | 318459-0 | 23.10 | 28.18 | |
| Anello O 45 Hm1214C | ||||
| 047* | 213569-7 | 1.00 | 1.22 | |
| Asta di connessione Hm1317C | ||||
| 048 | 451164-7 | 4.80 | 5.86 | |
| Perno 6 | ||||
| 049 | 268241-6 | 1.20 | 1.46 | |
| O-ring 90 | ||||
| 050 | 213806-9 | 2.40 | 2.93 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 051 | 318462-1 | 56.10 | 68.44 | |
| Bullone Allen m6x30 | ||||
| 052 | 266499-1 | 1.20 | 1.46 | |
| Ingranaggio 47 | ||||
| 053 | 227709-1 | 36.30 | 44.29 | |
| Cuscinetto a sfere 6204 | ||||
| 054 | 211306-3 | 10.80 | 13.18 | |
| Rondella piatta 14 | ||||
| 056 | 267166-1 | 2.40 | 2.93 | |
| INGRANAGGIO | ||||
| 057 | 226156-3 | 67.10 | 81.86 | |
| CUSCINETTO A RULLINI | ||||
| 058 | 212159-3 | 4.80 | 5.86 | |
| Rondella 14 | ||||
| 059 | 262157-7 | 2.40 | 2.93 | |
| CUSCINETTO A RULLINI | ||||
| 060 | 212159-3 | 4.80 | 5.86 | |
| Rondella piatta 14 | ||||
| 061 | 267166-1 | 2.40 | 2.93 | |
| Anello di tenuta | ||||
| 062 | 424207-8 | 2.40 | 2.93 | |
| Carter del manovella | ||||
| 063 | 140056-2 | 235.40 | 287.19 | |
| Cuscinetto a sfere 6205llu | ||||
| 064 | 211373-8 | 10.80 | 13.18 | |
| Albero Motore | ||||
| 065 | 331871-7 | 16.50 | 20.13 | |
| Albero eccentrico | ||||
| 066 | 331869-4 | 56.10 | 68.44 | |
| CUSCINETTO A RULLINI | ||||
| 067 | 212264-6 | 13.20 | 16.10 | |
| Rondella con collare 8 | ||||
| 068 | 325686-2 | 3.60 | 4.39 | |
| O-ring 100 | ||||
| 069 | 213809-3 | 3.60 | 4.39 | |
| Penna 10 | ||||
| 070 | 268240-8 | 2.40 | 2.93 | |
| Alloggiamento del cuscinetto | ||||
| 071 | 140057-0 | 34.10 | 41.60 | |
| Anello di bloccaggio S-8 | ||||
| 072 | 961004-6 | 1.00 | 1.22 | |
| Anello O 17 | ||||
| 073 | 213261-5 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 074 | 265844-7 | |||
| Cuscinetto a sfere 608Zz A | ||||
| 075 | 210046-0 | 1.20 | 1.46 | |
| Anello di bloccaggio R-22 | ||||
| 076 | 962112-6 | 1.00 | 1.22 | |
| Filtro | ||||
| 077 | 443127-7 | 1.00 | 1.22 | |
| Anello O 72 | ||||
| 078 | 213758-4 | 3.60 | 4.39 | |
| Coperchio del case del filtro | ||||
| 079 | 451166-3 | 3.60 | 4.39 | |
| Piastra di chiusura 4mm | ||||
| 080 | 346546-5 | 1.00 | 1.22 | |
| COPERTURA POSTERIORE | ||||
| 081 | 451167-1 | 16.50 | 20.13 | |
| Bullone Allen m6x30 | ||||
| 082 | 266499-1 | 1.20 | 1.46 | |
| VITE DI BLOCCAGGIO | ||||
| 083 | 331855-5 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6302llu | ||||
| 084 | 211249-9 | 9.60 | 11.71 | |
| Rondella 15 | ||||
| 085 | 267397-2 | 1.20 | 1.46 | |
| Ventola 80 | ||||
| 086 | 240003-4 | 3.60 | 4.39 | |
| Armatura 220-240V | ||||
| 087 | 517788-0 | 112.20 | 136.88 | |
| Anello di isolamento | ||||
| 088 | 681642-5 | 8.40 | 10.25 | |
| Cuscinetto a sfere 6000ddw | ||||
| 089 | 211289-7 | 13.20 | 16.10 | |
| Guida della rondella | ||||
| 090 | 451107-9 | 2.40 | 2.93 | |
| Rondella 19 | ||||
| 091 | 267809-5 | 1.00 | 1.22 | |
| Piastra distanziatrice | ||||
| 092 | 451111-8 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 093 | 266110-5 | |||
| CAMPO | ||||
| 094 | 639545-7 | 52.80 | 64.42 | |
| Custodia del motore | ||||
| 095 | 451117-6 | 11.00 | 13.42 | |
| Portaspazzole di Carbone | ||||
| 096 | 632D00-2 | 10.80 | 13.18 | |
| Set di spazzole Cb175 | ||||
| 097* | 195844-2 | 7.20 | 8.78 | |
| Vite di rubinetto 4x18 | ||||
| 098 | 265A48-7 | 1.00 | 1.22 | |
| Coperchio del controller | ||||
| 099 | 158986-3 | 10.80 | 13.18 | |
| Spillo in Gomma 4 | ||||
| 100 | 263027-3 | 1.00 | 1.22 | |
| Interruttore | ||||
| 101 | 651423-1 | 11.00 | 13.42 | |
| Vite di rubinetto 4x18 | ||||
| 102 | 265A48-7 | 1.00 | 1.22 | |
| Rilievo di tensione | ||||
| 103 | 687169-3 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 104 | 265A48-7 | 1.00 | 1.22 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 105 | 695123-3 | 22.00 | 26.84 | |
| Passacavo 10 | ||||
| 106 | 682560-0 | 2.40 | 2.93 | |
| Circuito di controllo della velocità assy | ||||
| 107 | 620230-3 | 63.80 | 77.84 | |
| Bullone esagonale 4x16 | ||||
| 108 | 266437-3 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 109 | 232209-8 | 1.20 | 1.46 | |
| Unità di spinta | ||||
| 110 | 451112-6 | 3.60 | 4.39 | |
| Spillo in Gomma 4 | ||||
| 111 | 263027-3 | 1.00 | 1.22 | |
| LENTE | ||||
| 112 | 451105-3 | 2.40 | 2.93 | |
| Maniglia TSC 55 | ||||
| 113 | 451118-4 | 24.20 | 29.52 | |
| Vite di rubinetto 4x18 | ||||
| 114 | 265A48-7 | 1.00 | 1.22 | |
| Maniglia dell'interruttore | ||||
| 115 | 451106-1 | 3.60 | 4.39 | |
| Vite di rubinetto 4x18 | ||||
| 116 | 265A48-7 | 1.00 | 1.22 | |
| Bullone Allen m6x30 | ||||
| 117 | 266499-1 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 118 | 867300-9 | |||
| Coperchio della maniglia | ||||
| 119 | 451119-2 | 12.10 | 14.76 | |
| Vite di rubinetto 4x18 | ||||
| 120 | 265A48-7 | 1.00 | 1.22 | |
| Nastro biadesivo | ||||
| 121 | 442180-0 | 2.40 | 2.93 | |
