Qui troverai tutte le parti e i disegni disponibili di “Makita HM1214C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

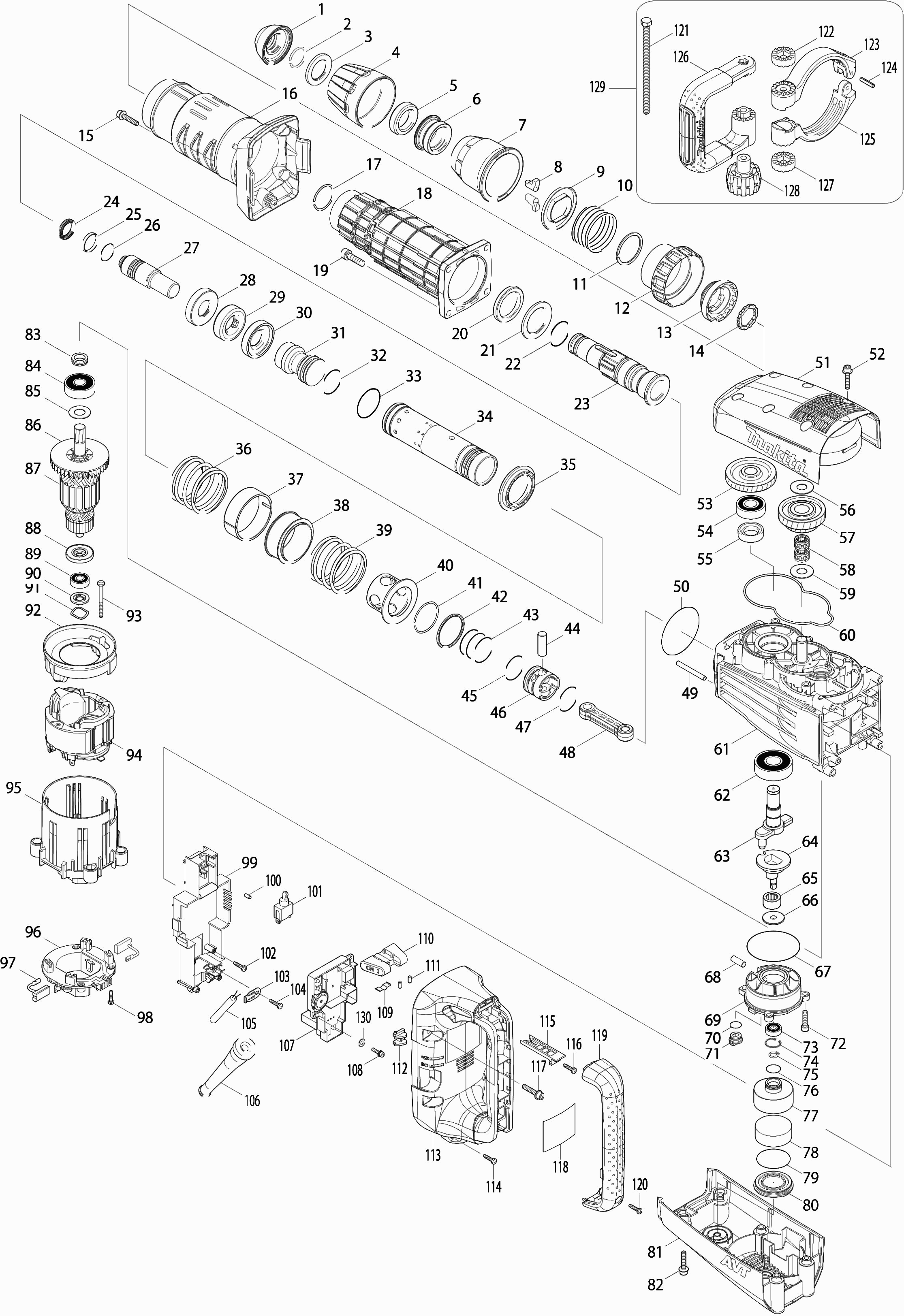

Disegni tecnici di Makita HM1214C
Elenco parti di Makita HM1214C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Gomma di protezione | ||||
| 001* | 424165-8 | 2.40 | 2.93 | |
| Anello di bloccaggio 26 | ||||
| 002 | 233973-4 | 1.20 | 1.46 | |
| Rondella 30 | ||||
| 003 | 267386-7 | 6.00 | 7.32 | |
| Cappuccio di blocco scalpello | ||||
| 004 | 450894-7 | 3.60 | 4.39 | |
| Anello di gomma 30 | ||||
| 005 | 262147-0 | 3.60 | 4.39 | |
| Anello di Bloccaggio | ||||
| 006 | 324987-5 | 16.50 | 20.13 | |
| Cappuccio di sblocco | ||||
| 007 | 450895-5 | 6.00 | 7.32 | |
| Morsetto per utensili | ||||
| 008 | 310279-8 | 7.20 | 8.78 | |
| GUIDA A MOLLA | ||||
| 009 | 346015-6 | 3.60 | 4.39 | |
| Molla di compressione 5 | ||||
| 010 | 234086-4 | 3.60 | 4.39 | |
| Anello di blocco Wr-45 | ||||
| 011 | 961232-3 | 2.40 | 2.93 | |
| Manicotto per anello di bloccaggio | ||||
| 012 | 450893-9 | 3.60 | 4.39 | |
| Anello di Accoppiamento | ||||
| 013 | 324969-7 | 23.10 | 28.18 | |
| Anello di bloccaggio | ||||
| 014 | 324988-3 | 17.60 | 21.47 | |
| Bullone Allen m6x30 | ||||
| 015 | 266499-1 | 1.20 | 1.46 | |
| Carter del cilindro | ||||
| 016 | 451113-4 | 13.20 | 16.10 | |
| Anello di ritenuta 35 | ||||
| 017 | 233970-0 | 1.20 | 1.46 | |
| Cilindro completo | ||||
| 018 | 141786-8 | 72.60 | 88.57 | |
| Bullone a brugola M8x30 | ||||
| 019 | 266010-9 | 2.40 | 2.93 | |
| Anello di gomma 39 | ||||
| 020* | 262148-8 | 2.40 | 2.93 | |
| Rondella 39 | ||||
| 021 | 267387-5 | 4.80 | 5.86 | |
| O-Anello 35,5 | ||||
| 022 | 213079-4 | 2.40 | 2.93 | |
| Porta scalpello | ||||
| 023 | 324985-9 | 155.10 | 189.22 | |
| X-anello 21 | ||||
| 024* | 213980-3 | 3.60 | 4.39 | |
| Anello di fluoro 28 | ||||
| 025* | 213431-6 | 10.80 | 13.18 | |
| Anello O 23 | ||||
| 026* | 213394-6 | 1.00 | 1.22 | |
| Perno di percussione | ||||
| 027 | 325681-2 | 17.60 | 21.47 | |
| Boccola a flangia KS 60 E | ||||
| 028 | 324993-0 | 9.60 | 11.71 | |
| Anello di gomma 24 | ||||
| 029* | 262149-6 | 6.00 | 7.32 | |
| Boccola a flangia KS 60 E | ||||
| 030 | 324993-0 | 9.60 | 11.71 | |
| Martello pneumatico | ||||
| 031 | 325680-4 | 17.60 | 21.47 | |
| Anello O 31,5 | ||||
| 032* | 213499-2 | 3.60 | 4.39 | |
| Anello O 44 | ||||
| 033 | 213581-7 | 2.40 | 2.93 | |
| Cilindro 40 | ||||
| 034 | 331856-3 | 86.90 | 106.02 | |
| Guida del cilindro | ||||
| 035 | 451110-0 | 3.60 | 4.39 | |
| Molla di pressione 58 | ||||
| 036 | 234107-2 | 6.00 | 7.32 | |
| Guida del peso | ||||
| 037 | 451103-7 | 4.80 | 5.86 | |
| Contrappeso | ||||
| 038 | 331854-7 | 6.00 | 7.32 | |
| Molla di pressione 58 | ||||
| 039 | 234107-2 | 6.00 | 7.32 | |
| Cespuglio guida | ||||
| 040 | 325661-8 | 26.40 | 32.21 | |
| Rondella di bloccaggio 43 | ||||
| 041 | 231985-1 | 1.20 | 1.46 | |
| Rondella 45 | ||||
| 042 | 257297-4 | 4.80 | 5.86 | |
| Anello O 36 | ||||
| 043 | 213510-0 | 1.20 | 1.46 | |
| Spina 12 | ||||
| 044 | 268121-6 | 1.20 | 1.46 | |
| Anello O 31,5 | ||||
| 045* | 213499-2 | 3.60 | 4.39 | |
| PISTONE | ||||
| 046 | 450961-8 | 8.40 | 10.25 | |
| Anello O 35 | ||||
| 047* | 213149-9 | 1.20 | 1.46 | |
| ASTA CONICA | ||||
| 048 | 450890-5 | 7.20 | 8.78 | |
| Perno 6 | ||||
| 049 | 268235-1 | 6.00 | 7.32 | |
| Anello O 71 | ||||
| 050 | 213754-2 | 2.40 | 2.93 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 051 | 451115-0 | 17.60 | 21.47 | |
| Bullone Allen m6x30 | ||||
| 052 | 266499-1 | 1.20 | 1.46 | |
| INGRANAGGIO | ||||
| 053 | 226699-5 | 19.80 | 24.16 | |
| Cuscinetto a sfere | ||||
| 054 | 211256-2 | 8.10 | 9.88 | |
| Cuscinetto a sfere 6203zz | ||||
| 054 | 211290-2 | 6.38 | 7.78 | |
| Sigaretta di olio 20 | ||||
| 055 | 213313-2 | 8.40 | 10.25 | |
| Rondella piatta 14 | ||||
| 056 | 267166-1 | 2.40 | 2.93 | |
| INGRANAGGIO | ||||
| 057 | 226155-5 | 55.00 | 67.10 | |
| CUSCINETTO A RULLINI | ||||
| 058 | 212159-3 | 4.80 | 5.86 | |
| Rondella piatta 14 | ||||
| 059 | 267166-1 | 2.40 | 2.93 | |
| Anello di tenuta | ||||
| 060 | 424196-7 | 1.20 | 1.46 | |
| Carter del manovella | ||||
| 061 | 158983-9 | 221.10 | 269.74 | |
| Cuscinetto a Sfere 6304llu | ||||
| 062 | 211327-5 | 10.80 | 13.18 | |
| Albero Motore | ||||
| 063 | 325659-5 | 12.10 | 14.76 | |
| Albero eccentrico | ||||
| 064 | 325660-0 | 34.10 | 41.60 | |
| CUSCINETTO A RULLINI | ||||
| 065 | 212225-6 | 14.30 | 17.45 | |
| Rondella di bloccaggio con collare | ||||
| 066 | 325662-6 | 3.60 | 4.39 | |
| Anello O 71 | ||||
| 067 | 213754-2 | 2.40 | 2.93 | |
| Penna 8 | ||||
| 068 | 268222-0 | 4.80 | 5.86 | |
| Custodia del cuscinetto Hm1214C | ||||
| 069 | 158985-5 | 34.10 | 41.60 | |
| Anello O 14 | ||||
| 070 | 213176-6 | 1.00 | 1.22 | |
| Coperchio (grasso) | ||||
| 071 | 451104-5 | 2.40 | 2.93 | |
| Bullone esagonale M6x25mm | ||||
| 072 | 266087-4 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608Zz A | ||||
| 073 | 210046-0 | 1.20 | 1.46 | |
| Anello di bloccaggio R-22 | ||||
| 074 | 962112-6 | 1.00 | 1.22 | |
| Anello di bloccaggio S-8 | ||||
| 075 | 961004-6 | 1.00 | 1.22 | |
| Anello O 18 | ||||
| 076 | 213262-3 | 1.20 | 1.46 | |
| Scatola del filtro | ||||
| 077 | 451108-7 | 3.60 | 4.39 | |
| Filtro | ||||
| 078 | 443147-1 | 2.40 | 2.93 | |
| Anello O 45 Hm1214C | ||||
| 079 | 213569-7 | 1.00 | 1.22 | |
| Coperchio della scatola del filtro Hm1214C | ||||
| 080 | 451109-5 | 3.60 | 4.39 | |
| COPERTURA POSTERIORE | ||||
| 081 | 451116-8 | 18.70 | 22.81 | |
| Bullone Allen m6x30 | ||||
| 082 | 266499-1 | 1.20 | 1.46 | |
| VITE DI BLOCCAGGIO | ||||
| 083 | 331855-5 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6302llu | ||||
| 084 | 211249-9 | 9.60 | 11.71 | |
| Rondella 15 | ||||
| 085 | 267397-2 | 1.20 | 1.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 086 | 240003-4 | |||
| Indotto 220-240V Hm1214C | ||||
| 087 | 517838-1 | 112.20 | 136.88 | |
| Anello di isolamento | ||||
| 088 | 681642-5 | 8.40 | 10.25 | |
| Cuscinetto a sfere 6000ddw | ||||
| 089 | 211289-7 | 13.20 | 16.10 | |
| Guida della rondella | ||||
| 090 | 451107-9 | 2.40 | 2.93 | |
| Rondella 19 | ||||
| 091 | 267809-5 | 1.00 | 1.22 | |
| Piastra distanziatrice | ||||
| 092 | 451111-8 | 3.60 | 4.39 | |
| Vite autofilettante Pt 5x55 Hr5001C A | ||||
| 093 | 266095-5 | 1.20 | 1.46 | |
| CAMPO | ||||
| 094 | 636303-2 | 34.10 | 41.60 | |
| Custodia del motore | ||||
| 095 | 451117-6 | 11.00 | 13.42 | |
| Portaspazzole di Carbone | ||||
| 096 | 632D00-2 | 10.80 | 13.18 | |
| Set di spazzole Cb175 | ||||
| 097* | 195844-2 | 7.20 | 8.78 | |
| Vite di rubinetto 4x18 | ||||
| 098 | 265A48-7 | 1.00 | 1.22 | |
| Coperchio del controller | ||||
| 099 | 158986-3 | 10.80 | 13.18 | |
| Spillo in Gomma 4 | ||||
| 100 | 263027-3 | 1.00 | 1.22 | |
| Interruttore | ||||
| 101 | 651423-1 | 11.00 | 13.42 | |
| Vite di rubinetto 4x18 | ||||
| 102 | 265A48-7 | 1.00 | 1.22 | |
| Rilievo di tensione | ||||
| 103 | 687169-3 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 104 | 265A48-7 | 1.00 | 1.22 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 105 | 695123-3 | 22.00 | 26.84 | |
| Passacavo 10 | ||||
| 106 | 682560-0 | 2.40 | 2.93 | |
| Circuito di controllo della velocità | ||||
| 107 | 620226-4 | 63.80 | 77.84 | |
| Bullone esagonale 4x16 | ||||
| 108 | 266437-3 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 109 | 232209-8 | 1.20 | 1.46 | |
| Unità di spinta | ||||
| 110 | 451112-6 | 3.60 | 4.39 | |
| Spillo in Gomma 4 | ||||
| 111 | 263027-3 | 1.00 | 1.22 | |
| LENTE | ||||
| 112 | 451105-3 | 2.40 | 2.93 | |
| Maniglia TSC 55 | ||||
| 113 | 451118-4 | 24.20 | 29.52 | |
| Vite di rubinetto 4x18 | ||||
| 114 | 265A48-7 | 1.00 | 1.22 | |
| Maniglia dell'interruttore | ||||
| 115 | 451106-1 | 3.60 | 4.39 | |
| Vite di rubinetto 4x18 | ||||
| 116 | 265A48-7 | 1.00 | 1.22 | |
| Bullone Allen m6x30 | ||||
| 117 | 266499-1 | 1.20 | 1.46 | |
| TARGHETTA DATI HM1214C A | ||||
| 118 | 858S22-6 | 3.60 | 4.39 | |
| Coperchio della maniglia | ||||
| 119 | 451119-2 | 12.10 | 14.76 | |
| Vite di rubinetto 4x18 | ||||
| 120 | 265A48-7 | 1.00 | 1.22 | |
| Bullone esagonale 8x150 | ||||
| 121 | 265439-6 | 3.60 | 4.39 | |
| Cespuglio di riempimento dell'impugnatura | ||||
| 122 | 417002-3 | 2.40 | 2.93 | |
| Morsetto guardamano 90a | ||||
| 123 | 318430-4 | 10.80 | 13.18 | |
| Spina elastica 5-24 | ||||
| 124 | 951166-8 | 1.00 | 1.22 | |
| Morsetto guardamano 90b | ||||
| 125 | 318431-2 | 10.80 | 13.18 | |
| MANIGLIA LATERALE | ||||
| 126 | 417003-1 | 16.50 | 20.13 | |
| Cespuglio di riempimento dell'impugnatura | ||||
| 127 | 417002-3 | 2.40 | 2.93 | |
| Manopola M8 | ||||
| 128 | 252640-2 | 6.00 | 7.32 | |
| ZIJHANDGREEP D VOOR BREKEN | ||||
| 129 | 135283-4 | 28.00 | 34.16 | |
| Piastra di chiusura 4mm | ||||
| 130 | 346546-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 131 | 126094-8 | |||
