Qui troverai tutte le parti e i disegni disponibili di “Makita HM1213C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

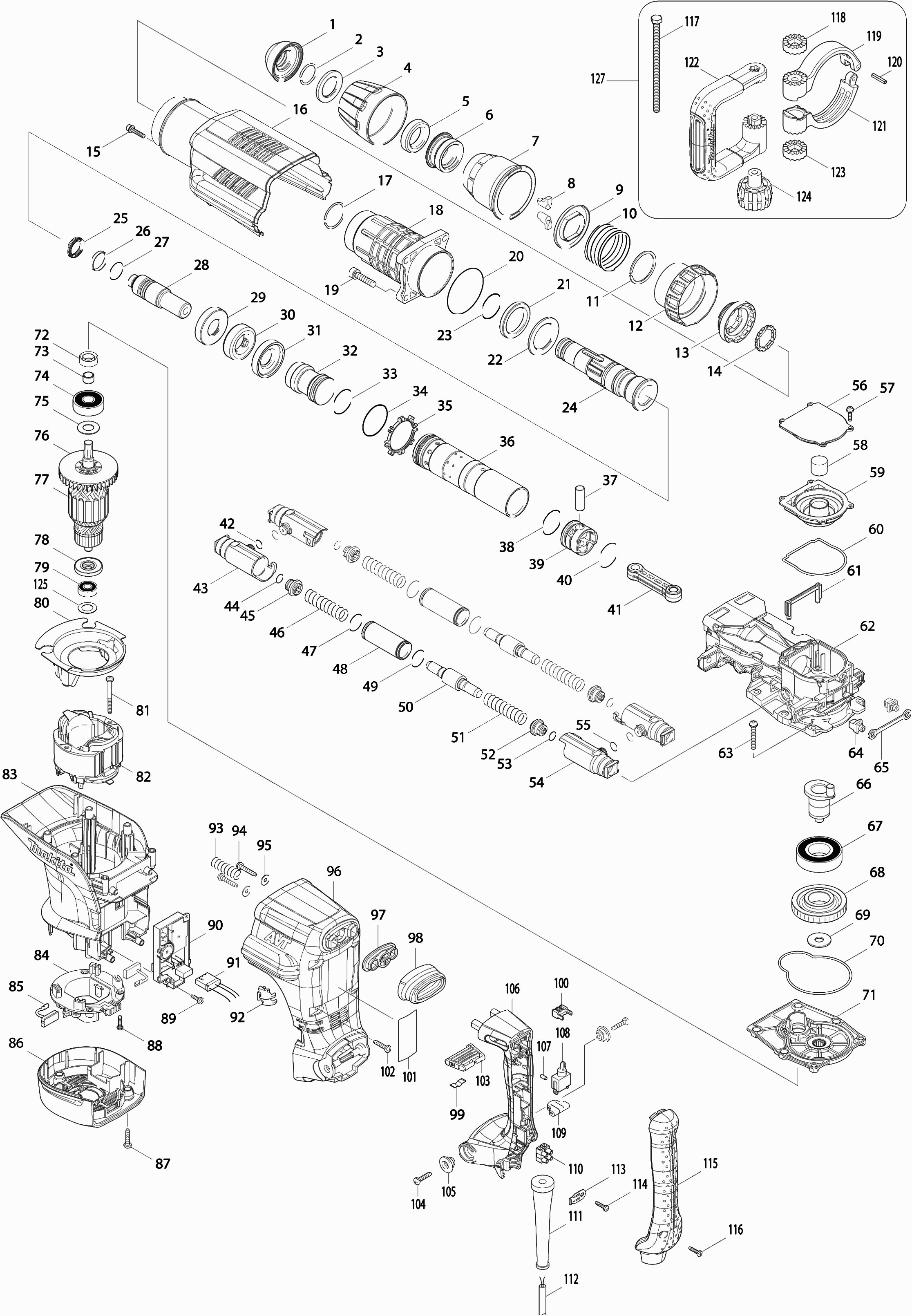

Disegni tecnici di Makita HM1213C
Elenco parti di Makita HM1213C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Gomma di protezione | ||||
| 001* | 424165-8 | 2.40 | 2.93 | |
| Anello di bloccaggio 26 | ||||
| 002 | 233973-4 | 1.20 | 1.46 | |
| Rondella 30 | ||||
| 003 | 267386-7 | 6.00 | 7.32 | |
| Cappuccio di blocco scalpello | ||||
| 004 | 450894-7 | 3.60 | 4.39 | |
| Anello di gomma 30 | ||||
| 005 | 262147-0 | 3.60 | 4.39 | |
| Anello di Bloccaggio | ||||
| 006 | 324987-5 | 16.50 | 20.13 | |
| Cappuccio di sblocco | ||||
| 007 | 450895-5 | 6.00 | 7.32 | |
| Morsetto per utensili | ||||
| 008 | 310279-8 | 7.20 | 8.78 | |
| GUIDA A MOLLA | ||||
| 009 | 346015-6 | 3.60 | 4.39 | |
| Molla di compressione 5 | ||||
| 010 | 234086-4 | 3.60 | 4.39 | |
| Anello di blocco Wr-45 | ||||
| 011 | 961232-3 | 2.40 | 2.93 | |
| Manicotto per anello di bloccaggio | ||||
| 012 | 450893-9 | 3.60 | 4.39 | |
| Anello di Accoppiamento | ||||
| 013 | 324969-7 | 23.10 | 28.18 | |
| Anello di bloccaggio | ||||
| 014 | 324988-3 | 17.60 | 21.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 015 | 922243-3 | |||
| Coperchio | ||||
| 016 | 450902-4 | 15.40 | 18.79 | |
| Anello di ritenuta 35 | ||||
| 017 | 233970-0 | 1.20 | 1.46 | |
| Cilindro completo | ||||
| 018 | 158858-2 | 68.20 | 83.20 | |
| Vite a brugola | ||||
| 019 | 922456-6 | 1.00 | 1.22 | |
| Anello O 67 | ||||
| 020 | 213720-9 | 2.40 | 2.93 | |
| Anello di gomma 39 | ||||
| 021* | 262148-8 | 2.40 | 2.93 | |
| Rondella 39 | ||||
| 022 | 267387-5 | 4.80 | 5.86 | |
| O-Anello 35,5 | ||||
| 023 | 213079-4 | 2.40 | 2.93 | |
| Porta scalpello | ||||
| 024 | 324985-9 | 155.10 | 189.22 | |
| X-anello 21 | ||||
| 025* | 213980-3 | 3.60 | 4.39 | |
| Anello di fluoro 28 | ||||
| 026* | 213431-6 | 10.80 | 13.18 | |
| Anello O 23 | ||||
| 027* | 213394-6 | 1.00 | 1.22 | |
| Colpitore | ||||
| 028 | 324990-6 | 26.40 | 32.21 | |
| Boccola a flangia KS 60 E | ||||
| 029 | 324993-0 | 9.60 | 11.71 | |
| Anello di gomma 24 | ||||
| 030* | 262149-6 | 6.00 | 7.32 | |
| Boccola a flangia KS 60 E | ||||
| 031 | 324993-0 | 9.60 | 11.71 | |
| Pistone Galleggiante Hm1203/13C A | ||||
| 032 | 326002-1 | 13.20 | 16.10 | |
| Pistone Galleggiante Hm1203/13C A | ||||
| 032-1 | 326002-1 | 13.20 | 16.10 | |
| Anello O 31,5 | ||||
| 033* | 213499-2 | 3.60 | 4.39 | |
| Anello O 44 | ||||
| 034 | 213581-7 | 2.40 | 2.93 | |
| Guarnizione della valvola monodirezione | ||||
| 035 | 450889-0 | 1.20 | 1.46 | |
| Cilindro 40 Hm1203/13C A | ||||
| 036 | 331925-0 | 38.50 | 46.97 | |
| Cilindro 40 Hm1203/13C A | ||||
| 036-1 | 331925-0 | 38.50 | 46.97 | |
| Spina 12 | ||||
| 037 | 268121-6 | 1.20 | 1.46 | |
| Anello O 31,5 | ||||
| 038* | 213499-2 | 3.60 | 4.39 | |
| PISTONE | ||||
| 039 | 450961-8 | 8.40 | 10.25 | |
| Anello O 35 | ||||
| 040* | 213149-9 | 1.20 | 1.46 | |
| ASTA CONICA | ||||
| 041 | 450890-5 | 7.20 | 8.78 | |
| O-ring 12 | ||||
| 042 | 213118-0 | 1.00 | 1.22 | |
| Supporto, tubo | ||||
| 043 | 318361-7 | 15.40 | 18.79 | |
| O-ring 12 | ||||
| 044 | 213118-0 | 1.00 | 1.22 | |
| GUIDA A MOLLA | ||||
| 045 | 419773-8 | 1.20 | 1.46 | |
| Molla a compressione 15 | ||||
| 046 | 234085-6 | 2.40 | 2.93 | |
| O-ring 24 | ||||
| 047 | 213953-6 | 1.20 | 1.46 | |
| Tubo 22 | ||||
| 048 | 331745-2 | 7.20 | 8.78 | |
| O-ring 24 | ||||
| 049 | 213953-6 | 1.20 | 1.46 | |
| Contrappeso | ||||
| 050 | 324992-2 | 3.60 | 4.39 | |
| Molla a compressione 15 | ||||
| 051 | 234085-6 | 2.40 | 2.93 | |
| GUIDA A MOLLA | ||||
| 052 | 419773-8 | 1.20 | 1.46 | |
| O-ring 12 | ||||
| 053 | 213118-0 | 1.00 | 1.22 | |
| Supporto, tubo | ||||
| 054 | 318361-7 | 15.40 | 18.79 | |
| O-ring 12 | ||||
| 055 | 213118-0 | 1.00 | 1.22 | |
| Coperchio del Casing della Trasmissione | ||||
| 056 | 450899-7 | 2.40 | 2.93 | |
| Vite 4X18 | ||||
| 057 | 911133-5 | 1.00 | 1.22 | |
| Filtro | ||||
| 058 | 443127-7 | 1.00 | 1.22 | |
| Tappo di riempimento | ||||
| 059 | 450898-9 | 3.60 | 4.39 | |
| Anello di tenuta | ||||
| 060 | 424166-6 | 1.20 | 1.46 | |
| Tubo d'aria | ||||
| 061 | 450892-1 | 2.40 | 2.93 | |
| Carter del manovella | ||||
| 062 | 318363-3 | 100.10 | 122.12 | |
| Vite, pomello, m6x40 | ||||
| 063 | 266482-8 | 1.00 | 1.22 | |
| Pezzo di adattamento | ||||
| 064 | 419008-7 | 1.00 | 1.22 | |
| Piastra di vibrazione | ||||
| 065 | 423366-5 | 1.00 | 1.22 | |
| Albero Motore | ||||
| 066 | 324994-8 | 11.00 | 13.42 | |
| Cuscinetto a sfere 6206llu | ||||
| 067 | 211424-7 | 17.60 | 21.47 | |
| INGRANAGGIO | ||||
| 068 | 226691-1 | 30.80 | 37.58 | |
| Rondella 12 | ||||
| 069 | 267398-0 | 1.20 | 1.46 | |
| Anello di tenuta | ||||
| 070 | 424167-4 | 1.20 | 1.46 | |
| Coppia di alloggiamento del ingranaggio | ||||
| 071 | 158859-0 | 24.20 | 29.52 | |
| Cuscinetto a rullini 1212 | ||||
| 071A | 212113-7 | 10.80 | 13.18 | |
| Anello di tenuta 10 | ||||
| 072 | 213231-4 | 6.00 | 7.32 | |
| Scatola 12 | ||||
| 073 | 331596-3 | 6.00 | 7.32 | |
| Cuscinetto a sfere 6302llu | ||||
| 074 | 211249-9 | 9.60 | 11.71 | |
| Rondella 15 | ||||
| 075 | 267397-2 | 1.20 | 1.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 076 | 240003-4 | |||
| Armatura 220-240V | ||||
| 077 | 517818-7 | 118.80 | 144.94 | |
| Anello di isolamento | ||||
| 078 | 681642-5 | 8.40 | 10.25 | |
| Cuscinetto a sfere 6000ddw | ||||
| 079 | 211289-7 | 13.20 | 16.10 | |
| Cuscinetto a sfere 6000ddw | ||||
| 079-1 | 211289-7 | 13.20 | 16.10 | |
| Piastra distanziatrice | ||||
| 080 | 450900-8 | 2.40 | 2.93 | |
| Vite autofilettante Pt 5x55 Hr5001C A | ||||
| 081 | 266095-5 | 1.20 | 1.46 | |
| CAMPO | ||||
| 082 | 636303-2 | 34.10 | 41.60 | |
| Custodia del motore | ||||
| 083 | 450904-0 | 24.20 | 29.52 | |
| Portaspazzole di Carbone | ||||
| 084 | 632D00-2 | 10.80 | 13.18 | |
| Portaspazzole di Carbone | ||||
| 084-1 | 632D00-2 | 10.80 | 13.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 085 | 194412-8 | |||
| Set di spazzole Cb175 | ||||
| 085* | 195844-2 | 7.20 | 8.78 | |
| Set di spazzole Cb175 | ||||
| 085-1 | 195844-2 | 7.20 | 8.78 | |
| COPERTURA POSTERIORE | ||||
| 086 | 450901-6 | 9.60 | 11.71 | |
| Vite a tappo 5X25 | ||||
| 087 | 266041-8 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 088 | 265A48-7 | 1.00 | 1.22 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 089 | 265B74-2 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 089 | 266300-0 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 089-1 | 266300-0 | 1.00 | 1.22 | |
| Parker 4x18mm HM1203C | ||||
| 089-2 | 265678-8 | 1.00 | 1.22 | |
| Circuito di controllo della velocità | ||||
| 090 | 631871-0 | 48.40 | 59.05 | |
| Cablaggio | ||||
| 091 | 638650-7 | 6.00 | 7.32 | |
| LENTE | ||||
| 092 | 419010-0 | 2.40 | 2.93 | |
| Molla di compressione 11 | ||||
| 093 | 233434-4 | 2.40 | 2.93 | |
| Vite auto-filettante Pt 5x30 | ||||
| 094 | 266173-1 | 1.00 | 1.22 | |
| Rondella di bloccaggio 5 | ||||
| 095 | 253807-5 | 1.00 | 1.22 | |
| Supporto del manico | ||||
| 096 | 450905-8 | 17.60 | 21.47 | |
| Piastra di montaggio | ||||
| 097 | 419783-5 | 2.40 | 2.93 | |
| Cappuccio antipolvere | ||||
| 098 | 424001-8 | 4.80 | 5.86 | |
| Molla a Balia | ||||
| 099 | 232209-8 | 1.20 | 1.46 | |
| Elemento di blocco per leva | ||||
| 100 | 450891-3 | 1.20 | 1.46 | |
| Targhetta "hm1213c" | ||||
| 101 | 814S58-5 | 3.60 | 4.39 | |
| Targhetta "hm1213c" | ||||
| 101-1 | 814S58-5 | 3.60 | 4.39 | |
| Vite a tappo 5X25 | ||||
| 102 | 266041-8 | 1.00 | 1.22 | |
| Unità di spinta | ||||
| 103 | 450896-3 | 3.60 | 4.39 | |
| Vite a tappo 5X25 | ||||
| 104 | 266041-8 | 1.00 | 1.22 | |
| Boccola del Collare 6 | ||||
| 105 | 313124-6 | 2.38 | 2.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 105-1 | 450352-3 | |||
| Maniglia TSC 55 | ||||
| 106 | 450906-6 | 14.30 | 17.45 | |
| Spillo in Gomma 4 | ||||
| 107 | 263027-3 | 1.00 | 1.22 | |
| Interruttore | ||||
| 108 | 651423-1 | 11.00 | 13.42 | |
| Guarnizione in gomma spugna | ||||
| 109 | 423379-6 | 1.00 | 1.22 | |
| Blocco terminale | ||||
| 110 | 654531-7 | 2.10 | 2.56 | |
| Passacavo 10 | ||||
| 111 | 682560-0 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 112 | 695123-3 | 22.00 | 26.84 | |
| Rilievo di tensione | ||||
| 113 | 687169-3 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 114 | 265A48-7 | 1.00 | 1.22 | |
| Coperchio della maniglia | ||||
| 115 | 450908-2 | 10.80 | 13.18 | |
| Vite di rubinetto 4x18 | ||||
| 116 | 265A48-7 | 1.00 | 1.22 | |
| Bullone esagonale 8x150 | ||||
| 117 | 265439-6 | 3.60 | 4.39 | |
| Cespuglio di riempimento dell'impugnatura | ||||
| 118 | 417002-3 | 2.40 | 2.93 | |
| Morsetto maniglia 82a | ||||
| 119 | 318505-9 | 9.60 | 11.71 | |
| Spina elastica 5-24 | ||||
| 120 | 951166-8 | 1.00 | 1.22 | |
| Morsetto maniglia 82b | ||||
| 121 | 318506-7 | 10.80 | 13.18 | |
| MANIGLIA LATERALE | ||||
| 122 | 417003-1 | 16.50 | 20.13 | |
| Cespuglio di riempimento dell'impugnatura | ||||
| 123 | 417002-3 | 2.40 | 2.93 | |
| Manopola M8 | ||||
| 124 | 252640-2 | 6.00 | 7.32 | |
| Rondella piana 15 | ||||
| 125 | 267164-5 | 1.00 | 1.22 | |
| ZIJHANDGREEP D VOOR BREKEN | ||||
| 127 | 135269-8 | 30.00 | 36.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 128 | 801Y75-0 | |||
