Qui troverai tutte le parti e i disegni disponibili di “Makita HM1202C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

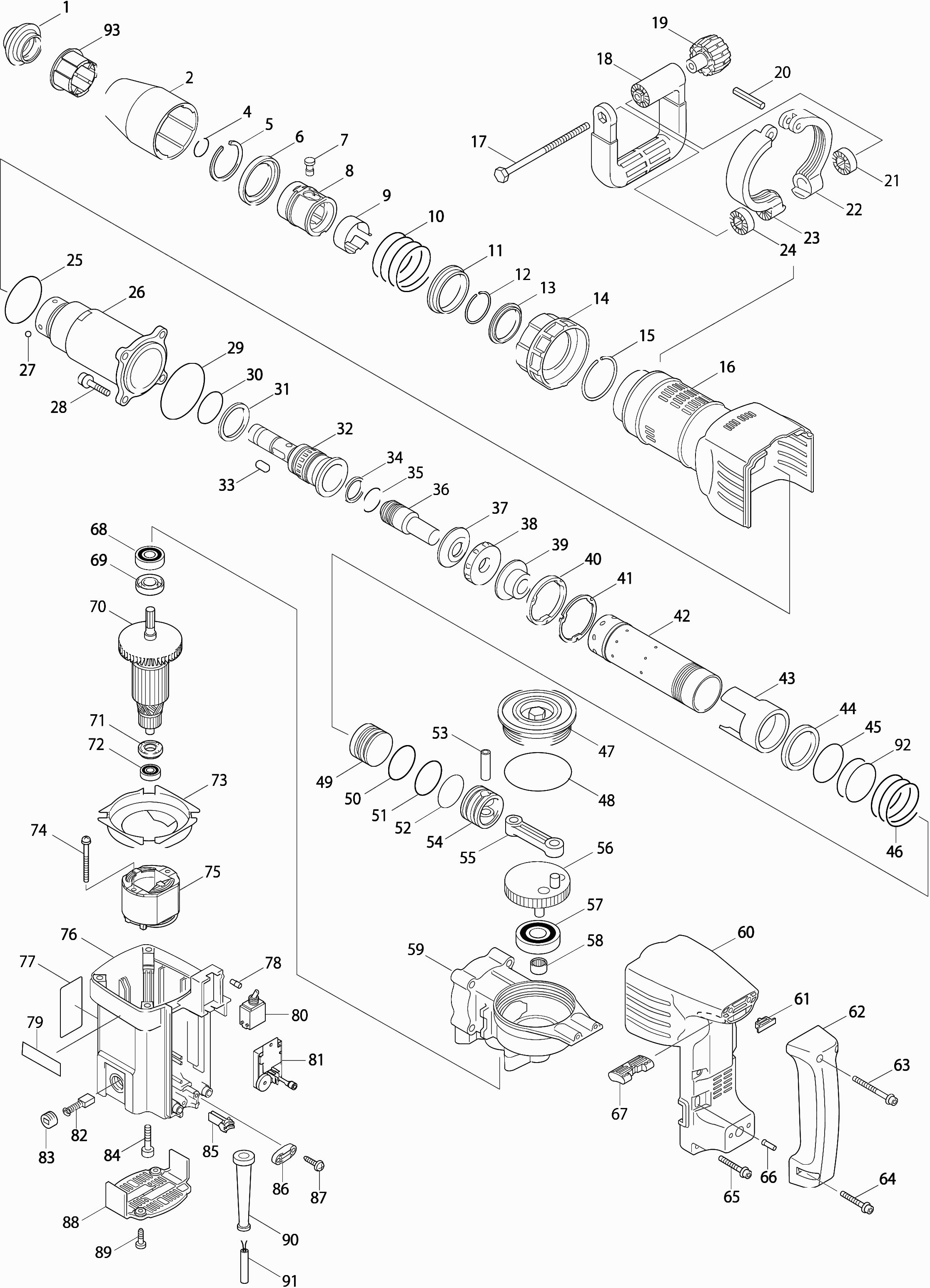

Disegni tecnici di Makita HM1202C
Elenco parti di Makita HM1202C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio per porta scalpello | ||||
| 001* | 286250-3 | 2.40 | 2.93 | |
| Cappuccio Scalpello | ||||
| 002 | 417577-2 | 6.00 | 7.32 | |
| Rondella di bloccaggio 25 | ||||
| 004 | 231984-3 | 1.20 | 1.46 | |
| Anello di blocco Wr-45 | ||||
| 005 | 961232-3 | 2.40 | 2.93 | |
| Anello di piatto 45 | ||||
| 006 | 267735-8 | 3.60 | 4.39 | |
| Penna 8 | ||||
| 007 | 323767-6 | 2.40 | 2.93 | |
| Anello di Bloccaggio | ||||
| 008 | 324185-1 | 48.40 | 59.05 | |
| Molla a balestra 41 | ||||
| 009 | 232180-6 | 4.80 | 5.86 | |
| Molla di compressione 55 Hr5001C | ||||
| 010 | 233218-0 | 1.20 | 1.46 | |
| Guida a sfera | ||||
| 011 | 324131-4 | 14.30 | 17.45 | |
| Anello di bloccaggio 33 | ||||
| 012* | 233909-3 | 1.20 | 1.46 | |
| Rondella 37 | ||||
| 013 | 267760-9 | 8.40 | 10.25 | |
| Rondella intercambiabile | ||||
| 014 | 416934-1 | 6.00 | 7.32 | |
| Anello di bloccaggio 46 | ||||
| 015 | 231989-3 | 1.20 | 1.46 | |
| Coperchio | ||||
| 016 | 416938-3 | 19.80 | 24.16 | |
| Bullone esagonale 8x150 | ||||
| 017 | 265439-6 | 3.60 | 4.39 | |
| MANIGLIA LATERALE | ||||
| 018 | 417003-1 | 16.50 | 20.13 | |
| Manopola M8 | ||||
| 019 | 252640-2 | 6.00 | 7.32 | |
| Spina elastica 5-24 | ||||
| 020 | 951166-8 | 1.00 | 1.22 | |
| Cespuglio di riempimento dell'impugnatura | ||||
| 021 | 417002-3 | 2.40 | 2.93 | |
| Morsetto maniglia 82a | ||||
| 022 | 318505-9 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 023 | 317224-4 | |||
| Cespuglio di riempimento dell'impugnatura | ||||
| 024 | 417002-3 | 2.40 | 2.93 | |
| O-ring 58 | ||||
| 025 | 213670-8 | 1.20 | 1.46 | |
| Carter del cilindro | ||||
| 026 | 310087-7 | 214.50 | 261.69 | |
| Pallina di acciaio 5.6 | ||||
| 027 | 216041-8 | 1.00 | 1.22 | |
| Bullone a brugola M8x30 | ||||
| 028 | 922451-6 | 1.20 | 1.46 | |
| Anello O 67 | ||||
| 029 | 213720-9 | 2.40 | 2.93 | |
| Anello O 36 | ||||
| 030 | 213510-0 | 1.20 | 1.46 | |
| Anello di uretano 41 | ||||
| 031* | 262095-3 | 3.60 | 4.39 | |
| Porta scalpello | ||||
| 032 | 324109-7 | 139.70 | 170.43 | |
| Rullo 8 | ||||
| 033 | 322908-1 | 4.80 | 5.86 | |
| Anello di fluoro 28 | ||||
| 034* | 213431-6 | 10.80 | 13.18 | |
| Anello O 23 | ||||
| 035* | 213394-6 | 1.00 | 1.22 | |
| Perno di percussione | ||||
| 036 | 324132-2 | 17.60 | 21.47 | |
| Guida per bulloni di scoppio Hm1202C | ||||
| 037 | 323909-2 | 9.60 | 11.71 | |
| Anello di gomma 25 Hm1202C | ||||
| 038 | 421691-8 | 10.80 | 13.18 | |
| Manicotto 24 | ||||
| 039 | 323875-3 | 15.40 | 18.79 | |
| Anello guida Hm1202C A | ||||
| 040 | 417600-3 | 3.60 | 4.39 | |
| Rondella piatta 49 Hm1202C A | ||||
| 041 | 344998-4 | 6.00 | 7.32 | |
| Cilindro 44 | ||||
| 042 | 331608-2 | 124.30 | 151.65 | |
| Boccola di guida Hm1202C | ||||
| 043 | 416928-6 | 6.00 | 7.32 | |
| Rondella 49 | ||||
| 044 | 257224-1 | 9.60 | 11.71 | |
| Anello O 38 | ||||
| 045 | 213508-7 | 1.20 | 1.46 | |
| Molla di compressione 50 | ||||
| 046 | 233246-5 | 2.40 | 2.93 | |
| Coperchio dell'olio | ||||
| 047 | 416935-9 | 8.40 | 10.25 | |
| O-ring 90 | ||||
| 048 | 213806-9 | 2.40 | 2.93 | |
| Martello pneumatico | ||||
| 049 | 323910-7 | 16.50 | 20.13 | |
| Anello O 34 | ||||
| 050* | 213485-3 | 2.40 | 2.93 | |
| Anello O 34 | ||||
| 051* | 213485-3 | 2.40 | 2.93 | |
| Anello O 36 | ||||
| 052* | 213523-1 | 1.20 | 1.46 | |
| Manicotto 9 | ||||
| 053 | 257693-6 | 2.40 | 2.93 | |
| PISTONE | ||||
| 054 | 416929-4 | 8.40 | 10.25 | |
| ASTA CONICA | ||||
| 055 | 416930-9 | 3.60 | 4.39 | |
| Albero Motore | ||||
| 056 | 323877-9 | 41.80 | 51.00 | |
| Cuscinetto a Sfere 6304llu | ||||
| 057 | 211327-5 | 10.80 | 13.18 | |
| Cuscinetto a rullini 1212 | ||||
| 058 | 212113-7 | 10.80 | 13.18 | |
| Carter del manovella | ||||
| 059 | 318102-1 | 71.50 | 87.23 | |
| Coperchio di controllo Hm1202C | ||||
| 060 | 416940-6 | 19.80 | 24.16 | |
| Fermo Hm1100C | ||||
| 061 | 415692-6 | 4.80 | 5.86 | |
| Maniglia TSC 55 | ||||
| 062 | 421507-7 | 28.60 | 34.89 | |
| Bullone a brugola M6x40 | ||||
| 063 | 922361-7 | 1.20 | 1.46 | |
| Bullone Allen m6x30 | ||||
| 064 | 922353-6 | 1.00 | 1.22 | |
| Bullone Allen m6x30 | ||||
| 065 | 922353-6 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 066 | 416932-5 | |||
| Maniglia dell'interruttore | ||||
| 067 | 416931-7 | 6.00 | 7.32 | |
| Cuscinetto a sfere 6202llu | ||||
| 068 | 211238-4 | 7.20 | 8.78 | |
| Anello di tenuta 17 | ||||
| 069 | 213273-8 | 9.60 | 11.71 | |
| Indotto | ||||
| 070 | 516803-7 | 100.10 | 122.12 | |
| Ventola 80 | ||||
| 070A | 241908-1 | 3.60 | 4.39 | |
| Anello di isolamento | ||||
| 071 | 681642-5 | 8.40 | 10.25 | |
| Cuscinetto a sfere 6000ddw | ||||
| 072 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 072 | 210315-9 | 6.00 | 7.32 | |
| Piastra intermedia Hm1202C | ||||
| 073 | 416936-7 | 4.80 | 5.86 | |
| Vite autofilettante Pt 5x55 Hr5001C A | ||||
| 074 | 266095-5 | 1.20 | 1.46 | |
| CAMPO | ||||
| 075 | 526093-4 | 69.30 | 84.55 | |
| Molla dello statore Cb5 | ||||
| 075A | 654020-2 | 1.20 | 1.46 | |
| Bussola di serraggio per statorv. 2mm | ||||
| 075B | 654502-4 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 076 | 158581-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 076A | 643653-8 | |||
| Portaspazzole di Carbone | ||||
| 076B | 643661-9 | 10.80 | 13.18 | |
| Cablaggio Hm1202C * | ||||
| 076C | 632924-8 | 2.40 | 2.93 | |
| Rondella 19 | ||||
| 076D | 267809-5 | 1.00 | 1.22 | |
| Targa Hm1202C | ||||
| 077 | 851765-5 | 3.60 | 4.39 | |
| Spillo in Gomma 4 | ||||
| 078 | 263002-9 | 1.00 | 1.22 | |
| Etichetta "makita" | ||||
| 079 | 819064-1 | 2.40 | 2.93 | |
| Interruttore Sw-124 | ||||
| 080 | 651481-7 | 19.80 | 24.16 | |
| Unità di controllo velocità | ||||
| 081 | 631273-0 | 56.10 | 68.44 | |
| Set di spazzole di carbone | ||||
| 082* | 194987-7 | 6.10 | 7.44 | |
| Tappo portaspazzole | ||||
| 083 | 643650-4 | 1.20 | 1.46 | |
| Vite esagonale 6x40 | ||||
| 084 | 922364-1 | 1.20 | 1.46 | |
| Asta di fissaggio | ||||
| 085 | 417715-6 | 1.39 | 1.70 | |
| Staffa di serraggio | ||||
| 086 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 086 | 687124-5 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 087 | 265A48-7 | 1.00 | 1.22 | |
| COPERTURA POSTERIORE | ||||
| 088 | 416937-5 | 8.40 | 10.25 | |
| Vite di rubinetto 4x18 | ||||
| 089 | 265A48-7 | 1.00 | 1.22 | |
| Passacavo 10 | ||||
| 090 | 682560-0 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 091 | 695123-3 | 22.00 | 26.84 | |
| Anello O 38 | ||||
| 092 | 213508-7 | 1.20 | 1.46 | |
| Bus 39 | ||||
| 093 | 417576-4 | 2.40 | 2.93 | |
| Buffer | ||||
| 094 | 421914-4 | 1.20 | 1.46 | |
| Rondella 19 | ||||
| 095 | 267809-5 | 1.00 | 1.22 | |
| Morsetto a cavo | ||||
| 099 | 654086-2 | 1.20 | 1.46 | |
