Qui troverai tutte le parti e i disegni disponibili di “Makita HM1200K”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

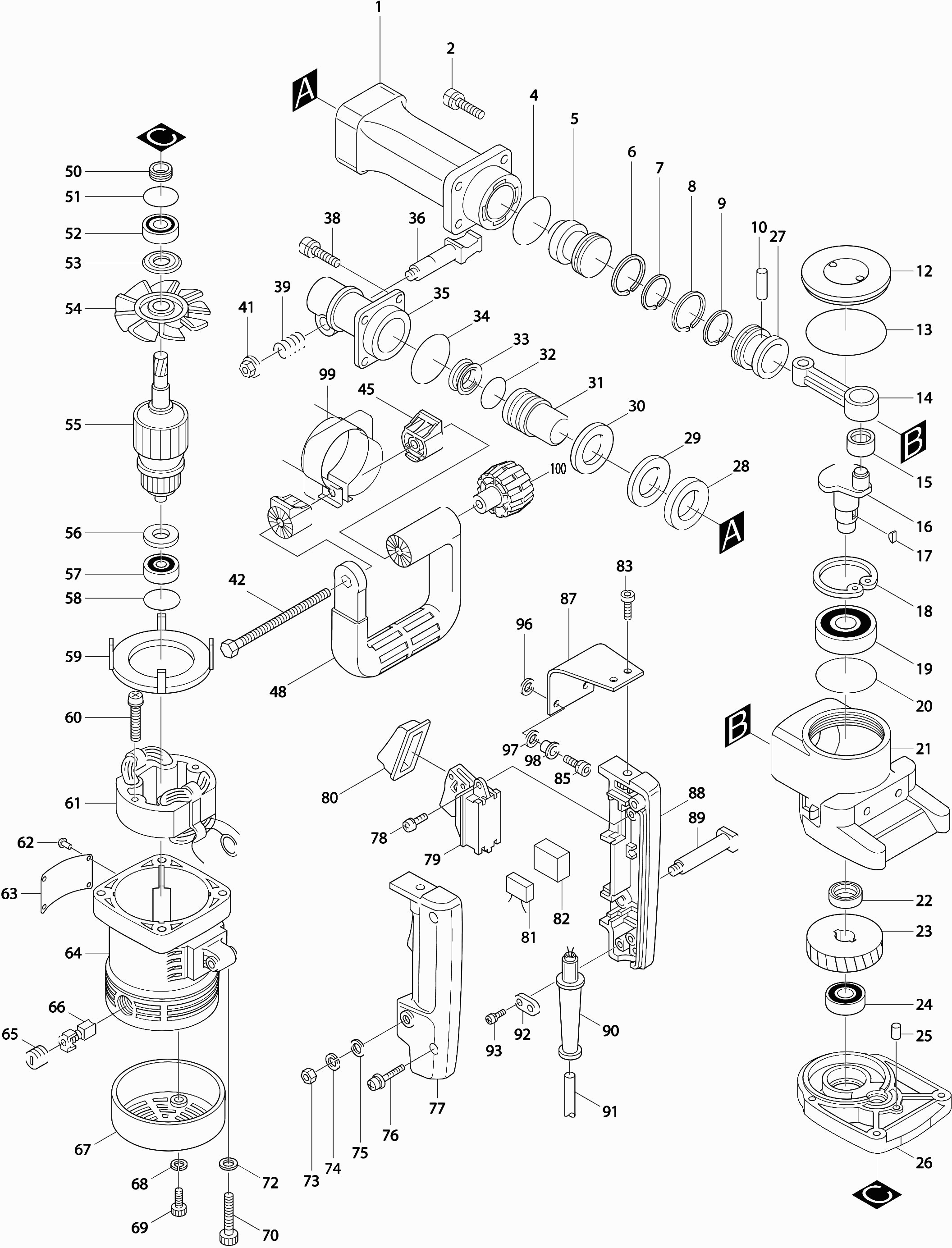

Disegni tecnici di Makita HM1200K
Elenco parti di Makita HM1200K
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del martello | ||||
| 001 | 151310-9 | 137.50 | 167.75 | |
| Bullone a brugola M8x30 | ||||
| 002 | 922452-4 | 1.00 | 1.22 | |
| Rondella M8 | ||||
| 003 | 942201-3 | 1.00 | 1.22 | |
| O-ring 56 | ||||
| 004 | 213655-4 | 2.40 | 2.93 | |
| Pistone Galleggiante | ||||
| 005 | 321732-9 | 20.90 | 25.50 | |
| Anello del pistone 40 | ||||
| 006* | 412049-2 | 16.50 | 20.13 | |
| Anello interno 36 | ||||
| 007* | 341862-0 | 4.80 | 5.86 | |
| Anello del pistone 40 | ||||
| 008* | 412049-2 | 16.50 | 20.13 | |
| Anello interno 36 | ||||
| 009* | 341862-0 | 4.80 | 5.86 | |
| Penna 10 | ||||
| 010 | 256120-0 | 3.60 | 4.39 | |
| Tappo di riempimento | ||||
| 012 | 414218-1 | 9.60 | 11.71 | |
| Anello O 71 | ||||
| 013 | 213754-2 | 2.40 | 2.93 | |
| ASTA CONICA | ||||
| 014 | 315419-3 | 19.80 | 24.16 | |
| Cuscinetto a rullini 1516 | ||||
| 015 | 212208-6 | 14.30 | 17.45 | |
| Albero Motore | ||||
| 016 | 152180-9 | 27.50 | 33.55 | |
| Chiavetta elastica 4 | ||||
| 017 | 254001-2 | 1.00 | 1.22 | |
| Anello di bloccaggio R-52 | ||||
| 018 | 962251-2 | 2.40 | 2.93 | |
| Cuscinetto a Sfere 6304llu | ||||
| 019 | 211327-5 | 10.80 | 13.18 | |
| O-ring 53 | ||||
| 020 | 213656-2 | 1.20 | 1.46 | |
| Carter del manovella | ||||
| 021 | 156863-3 | 71.50 | 87.23 | |
| Anello di tenuta 20 | ||||
| 022 | 213306-9 | 3.60 | 4.39 | |
| Ingranaggio 50 | ||||
| 023 | 221701-9 | 39.60 | 48.31 | |
| Cuscinetto a sfere 6202llb | ||||
| 024 | 211228-7 | 8.40 | 10.25 | |
| Spillo | ||||
| 025 | 256111-1 | 2.40 | 2.93 | |
| Custodia del ingranaggio | ||||
| 026 | 157072-7 | 33.00 | 40.26 | |
| PISTONE | ||||
| 027 | 321441-0 | 38.50 | 46.97 | |
| Rondella 32 | ||||
| 028 | 267059-2 | 12.10 | 14.76 | |
| Rondella di plastica 33 | ||||
| 029 | 261069-1 | 6.00 | 7.32 | |
| Rondella 33 | ||||
| 030 | 253976-2 | 8.40 | 10.25 | |
| Colpitore | ||||
| 031 | 322256-8 | 35.20 | 42.94 | |
| Anello O 32 | ||||
| 032* | 213468-3 | 8.40 | 10.25 | |
| Anello X 28 | ||||
| 033* | 213428-5 | 17.60 | 21.47 | |
| Anello O 50 | ||||
| 034 | 213604-1 | 2.40 | 2.93 | |
| Guida dello scalpello | ||||
| 035 | 321932-1 | 97.90 | 119.44 | |
| Morsetto per utensili | ||||
| 036 | 331132-5 | 17.60 | 21.47 | |
| Rondella M8 | ||||
| 037 | 942201-3 | 1.00 | 1.22 | |
| Bullone a brugola M8x30 | ||||
| 038 | 922452-4 | 1.00 | 1.22 | |
| Molla a compressione 15 | ||||
| 039 | 231281-7 | 1.00 | 1.22 | |
| Dado esagonale 8x13 | ||||
| 041 | 252046-4 | 1.00 | 1.22 | |
| Bullone esagonale 8x150 | ||||
| 042 | 265439-6 | 3.60 | 4.39 | |
| Base della maniglia 48 | ||||
| 045 | 416397-1 | 3.60 | 4.39 | |
| MANIGLIA LATERALE | ||||
| 048 | 417003-1 | 16.50 | 20.13 | |
| Cespuglio di riempimento dell'impugnatura | ||||
| 048A | 417002-3 | 2.40 | 2.93 | |
| Anello di tenuta | ||||
| 050 | 331180-4 | 3.60 | 4.39 | |
| Anello O 35 | ||||
| 051 | 213460-9 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6202llb | ||||
| 052 | 211228-7 | 8.40 | 10.25 | |
| Guarnizione antipolvere 15 | ||||
| 053 | 213202-1 | 1.20 | 1.46 | |
| Ventola 94 | ||||
| 054 | 241638-4 | 8.40 | 10.25 | |
| Indotto Hm1200-Hm1200K | ||||
| 055 | 514778-4 | 106.70 | 130.17 | |
| Anello di isolamento | ||||
| 056 | 681635-2 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6200llb | ||||
| 057 | 211066-7 | 4.80 | 5.86 | |
| Anello-O 30 | ||||
| 058 | 213406-5 | 1.20 | 1.46 | |
| Piastra Intermedia | ||||
| 059 | 410163-8 | 4.80 | 5.86 | |
| Vite 5X45 * | ||||
| 060 | 911266-6 | 1.00 | 1.22 | |
| Campo Hm1200 Hr3850 A | ||||
| 061 | 528910-4 | 69.30 | 84.55 | |
| TARGHETTA | ||||
| 063 | 855544-3 | 3.60 | 4.39 | |
| Custodia del motore | ||||
| 064 | 159034-1 | 39.60 | 48.31 | |
| Tappo portaspazzole | ||||
| 065 | 643650-4 | 1.20 | 1.46 | |
| Set di spazzole di carbone | ||||
| 066* | 194987-7 | 6.10 | 7.44 | |
| COPERTURA POSTERIORE | ||||
| 067 | 284055-5 | 12.10 | 14.76 | |
| Rondella a molla 5MM DLS211 | ||||
| 068 | 253427-5 | 1.00 | 1.22 | |
| Vite a brugola 5x16 | ||||
| 069 | 922221-3 | 1.00 | 1.22 | |
| Vite con intaglio esagonale M6x50 | ||||
| 070 | 922371-4 | 1.20 | 1.46 | |
| Rondella 6x12mm | ||||
| 072 | 941151-9 | 1.00 | 1.22 | |
| Dado esagonale M6 | ||||
| 073 | 931302-2 | 1.00 | 1.22 | |
| Rondella elastica 6 A | ||||
| 074 | 253903-9 | 1.00 | 1.22 | |
| Rondella 6x12mm | ||||
| 075 | 941151-9 | 1.00 | 1.22 | |
| Vite 5x25 | ||||
| 076 | 911243-8 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 077 | 182077-8 | 17.60 | 21.47 | |
| Vite 4x16 A | ||||
| 078 | 911526-6 | 1.00 | 1.22 | |
| Interruttore Sw-52 | ||||
| 079 | 651145-3 | 26.40 | 32.21 | |
| Coperchio antipolvere per interruttore | ||||
| 080 | 421265-5 | 2.40 | 2.93 | |
| CONDENSATORE | ||||
| 081 | 645253-0 | 4.80 | 5.86 | |
| Gomma spugna | ||||
| 082 | 685700-9 | 1.00 | 1.22 | |
| Vite esagonale M6X14 A | ||||
| 083 | 922316-2 | 1.00 | 1.22 | |
| Rondella elastica 6 A | ||||
| 084 | 253903-9 | 1.00 | 1.22 | |
| Vite a brugola M6x25 | ||||
| 085 | 265914-2 | 1.20 | 1.46 | |
| Rondella elastica 6 A | ||||
| 086 | 253903-9 | 1.00 | 1.22 | |
| Arco ISC 240 Wire | ||||
| 087 | 343755-7 | 6.00 | 7.32 | |
| Maniglia TSC 55 | ||||
| 088 | 182077-8 | 17.60 | 21.47 | |
| Bullone della spazzola | ||||
| 089 | 321210-9 | 3.60 | 4.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 090 | 682505-8 | |||
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 091 | 695123-3 | 22.00 | 26.84 | |
| Staffa di serraggio | ||||
| 092 | 687031-2 | 1.00 | 1.22 | |
| Vite 4X18 | ||||
| 093 | 911133-5 | 1.00 | 1.22 | |
| Anello di gomma 9 | ||||
| 096 | 262051-3 | 1.20 | 1.46 | |
| Anello di gomma 9 | ||||
| 097 | 262052-1 | 1.00 | 1.22 | |
| MANICOTTO FILETTATO | ||||
| 098 | 257636-8 | 2.40 | 2.93 | |
| Molla della maniglia 48 nuovo | ||||
| 099 | 344560-5 | 4.80 | 5.86 | |
| Manopola M8 | ||||
| 100 | 252640-2 | 6.00 | 7.32 | |
| Base della maniglia 48 | ||||
| 101 | 416397-1 | 3.60 | 4.39 | |
