Qui troverai tutte le parti e i disegni disponibili di “Makita HM1130C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

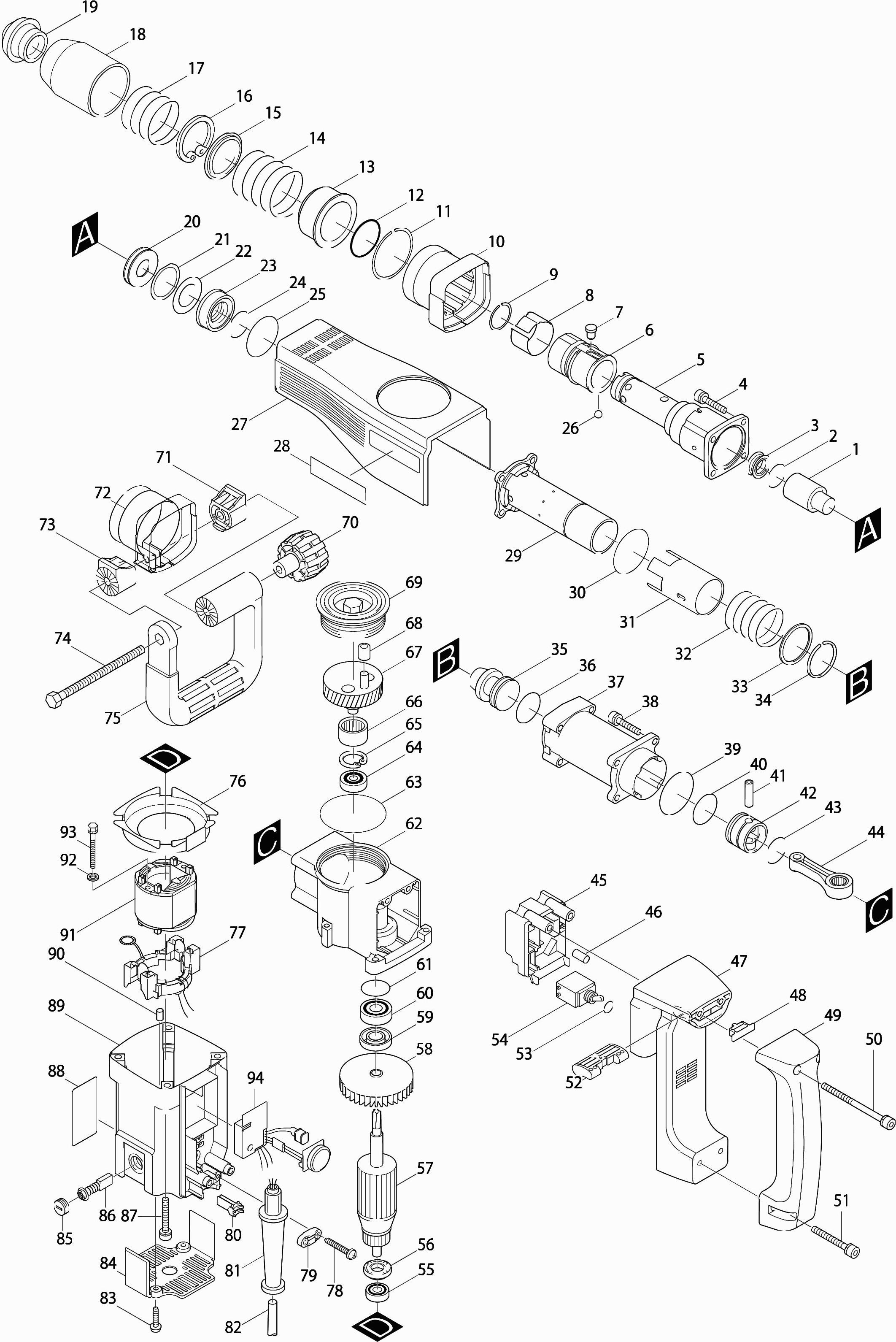

Disegni tecnici di Makita HM1130C
Elenco parti di Makita HM1130C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Colpitore | ||||
| 001 | 323752-9 | 11.00 | 13.42 | |
| Anello-O 27 | ||||
| 002* | 213411-2 | 3.60 | 4.39 | |
| Anello X 28 | ||||
| 003* | 213428-5 | 17.60 | 21.47 | |
| Vite esagonale 6x30 | ||||
| 004 | 922351-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 005 | 323755-3 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 006 | 323754-5 | |||
| Penna 8 | ||||
| 007 | 256450-9 | 3.60 | 4.39 | |
| Molla a balestra 37 Hm1130C * | ||||
| 008 | 232178-3 | 3.60 | 4.39 | |
| Rondella di bloccaggio 27 Hm1130C * | ||||
| 009 | 231983-5 | 1.00 | 1.22 | |
| Supporto per maniglia laterale Hm1100C | ||||
| 010 | 416086-8 | 6.00 | 7.32 | |
| Anello di bloccaggio 52 | ||||
| 011 | 231972-0 | 1.00 | 1.22 | |
| Anello O 44 | ||||
| 012 | 213554-0 | 2.40 | 2.93 | |
| Guida a molla Hm1130C * | ||||
| 013 | 416491-9 | 6.00 | 7.32 | |
| Molla di compressione 47 Hm1130C * | ||||
| 014 | 233208-3 | 1.20 | 1.46 | |
| Anello 40 Hm1130C * | ||||
| 015 | 344618-0 | 2.40 | 2.93 | |
| Anello di bloccaggio S-40 | ||||
| 016 | 961176-7 | 2.40 | 2.93 | |
| Molla di compressione 46 Hm1130C * | ||||
| 017 | 233207-5 | 1.20 | 1.46 | |
| Copertura del portacalce | ||||
| 018 | 416490-1 | 6.00 | 7.32 | |
| Cappuccio del portacoltello Hm1130C * | ||||
| 019* | 286249-8 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 020 | 331525-6 | |||
| Rondella 36 | ||||
| 021* | 421570-0 | 1.20 | 1.46 | |
| Anello O 25 | ||||
| 022* | 213391-2 | 6.00 | 7.32 | |
| Cespuglio guida | ||||
| 023 | 331526-4 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 024* | 213370-0 | |||
| Anello O 44 | ||||
| 025 | 213554-0 | 2.40 | 2.93 | |
| Palla di acciaio 7.9 | ||||
| 026 | 216004-4 | 1.00 | 1.22 | |
| Coperchio del Corpo Hm1100C * | ||||
| 027 | 415698-4 | 14.30 | 17.45 | |
| Etichetta "makita" | ||||
| 028 | 819064-1 | 2.40 | 2.93 | |
| CILINDRO | ||||
| 029 | 134820-1 | 210.10 | 256.32 | |
| Anello O 50 | ||||
| 030 | 213614-8 | 1.20 | 1.46 | |
| Bus 39 | ||||
| 031 | 331527-2 | 28.60 | 34.89 | |
| Molla di compressione 39 Hm1130C * | ||||
| 032 | 233206-7 | 2.40 | 2.93 | |
| Rondella piana 39 | ||||
| 033 | 267156-4 | 1.20 | 1.46 | |
| Anello di bloccaggio 36 | ||||
| 034 | 231971-2 | 1.00 | 1.22 | |
| Pistone galleggiante Hm1130C * | ||||
| 035 | 323753-7 | 14.30 | 17.45 | |
| Anello-O 27 | ||||
| 036* | 213429-3 | 1.20 | 1.46 | |
| Alloggiamento d'impatto Hm1100C * | ||||
| 037 | 316672-4 | 34.10 | 41.60 | |
| Vite esagonale 6x30 | ||||
| 038 | 922351-0 | 1.00 | 1.22 | |
| Anello O 48 | ||||
| 039 | 213606-7 | 2.40 | 2.93 | |
| Anello-O 27 | ||||
| 040* | 213429-3 | 1.20 | 1.46 | |
| Bus 6 * | ||||
| 041 | 257676-6 | 4.80 | 5.86 | |
| PISTONE | ||||
| 042 | 415773-6 | 4.80 | 5.86 | |
| Anello O 28 | ||||
| 043 | 213415-4 | 1.00 | 1.22 | |
| ASTA CONICA | ||||
| 044 | 415689-5 | 13.20 | 16.10 | |
| Scatola dell'interruttore Hm1100C * | ||||
| 045 | 415699-2 | 6.00 | 7.32 | |
| Spillo in Gomma 4 | ||||
| 046 | 263002-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 047 | 417447-5 | |||
| Fermo Hm1100C | ||||
| 048 | 415692-6 | 4.80 | 5.86 | |
| Maniglia TSC 55 | ||||
| 049 | 421507-7 | 28.60 | 34.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 050 | 266135-9 | |||
| Vite con intaglio esagonale M6x50 | ||||
| 051 | 922371-4 | 1.20 | 1.46 | |
| Maniglia dell'interruttore | ||||
| 052 | 415691-8 | 2.40 | 2.93 | |
| O-ring 12 | ||||
| 053 | 213107-5 | 1.00 | 1.22 | |
| Interruttore Sw-124 | ||||
| 054 | 651481-7 | 19.80 | 24.16 | |
| Cuscinetto a sfere 608llb | ||||
| 055 | 210043-6 | 2.40 | 2.93 | |
| Anello di isolamento | ||||
| 056 | 681650-6 | 6.00 | 7.32 | |
| Indotto HM1100C incl 54,55,57,58,59 | ||||
| 057 | 516288-7 | 93.50 | 114.07 | |
| Girante 76 | ||||
| 058 | 241876-8 | 4.80 | 5.86 | |
| Anello di tenuta 14 | ||||
| 059 | 213160-1 | 4.80 | 5.86 | |
| Cuscinetto a sfere | ||||
| 060 | 211143-5 | 9.00 | 10.98 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 060 | 211129-9 | 8.40 | 10.25 | |
| Anello O 32 | ||||
| 061 | 213459-4 | 1.20 | 1.46 | |
| Carter del manovella | ||||
| 062 | 134875-6 | 81.40 | 99.31 | |
| Anello O 65 | ||||
| 063 | 213707-1 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6000llu | ||||
| 064 | 210054-1 | 6.00 | 7.32 | |
| Anello di blocco R-26 A | ||||
| 065 | 962105-3 | 1.00 | 1.22 | |
| Cuscinetto a rullini 2116 | ||||
| 066 | 212259-9 | 13.20 | 16.10 | |
| Albero Motore | ||||
| 067 | 153249-2 | 28.60 | 34.89 | |
| Boccola interna 812 | ||||
| 068 | 216116-3 | 7.20 | 8.78 | |
| Tappo di riempimento | ||||
| 069 | 415690-0 | 7.20 | 8.78 | |
| Manopola M8 | ||||
| 070 | 252640-2 | 6.00 | 7.32 | |
| Base del manico | ||||
| 071 | 152620-7 | 16.50 | 20.13 | |
| Base del manico | ||||
| 072 | 152620-7 | 16.50 | 20.13 | |
| Base del manico | ||||
| 073 | 152620-7 | 16.50 | 20.13 | |
| Bullone esagonale 8x150 | ||||
| 074 | 265439-6 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 075 | 416009-6 | |||
| Piastra Intermedia Hm1100C * | ||||
| 076 | 415693-4 | 3.60 | 4.39 | |
| PIATTO AD ANGOLO | ||||
| 077 | 632678-7 | 4.80 | 5.86 | |
| Vite di rubinetto 4x18 | ||||
| 078 | 265A48-7 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 079 | 687124-5 | 1.00 | 1.22 | |
| Asta di Fissaggio Hm1130C * | ||||
| 080 | 416167-8 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 081 | 682505-8 | |||
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 082 | 695123-3 | 22.00 | 26.84 | |
| Vite per filettatura 5x20 | ||||
| 083 | 266021-4 | 1.20 | 1.46 | |
| COPERTURA POSTERIORE | ||||
| 084 | 415700-3 | 3.60 | 4.39 | |
| Cappuccio porta spazzola di carbone | ||||
| 085 | 643515-0 | 1.00 | 1.22 | |
| Set spazzole in carbonio Cb-327 | ||||
| 086* | 194285-9 | 8.21 | 10.02 | |
| KOOLBORSTEL SET CB-327 A | ||||
| 086* | 195003-8 | 8.21 | 10.02 | |
| Vite esagonale 6x40 | ||||
| 087 | 922364-1 | 1.20 | 1.46 | |
| TARGHETTA | ||||
| 088 | 859371-0 | 3.60 | 4.39 | |
| Carcassa del motore Hm1100C * | ||||
| 089 | 152662-1 | 33.00 | 40.26 | |
| Portaspazzole in carbonio 5X11 A | ||||
| 089A | 644501-4 | 2.40 | 2.93 | |
| Spillo in Gomma 4 | ||||
| 090 | 263014-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 091 | 639007-5 | |||
| Rondella di bloccaggio 5 | ||||
| 092 | 941102-2 | 1.00 | 1.22 | |
| Bullone esagonale M5X60 * | ||||
| 093 | 265345-5 | 2.40 | 2.93 | |
| Unità di controllo velocità | ||||
| 094 | 631204-9 | 77.00 | 93.94 | |
