Qui troverai tutte le parti e i disegni disponibili di “Makita HM1111C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

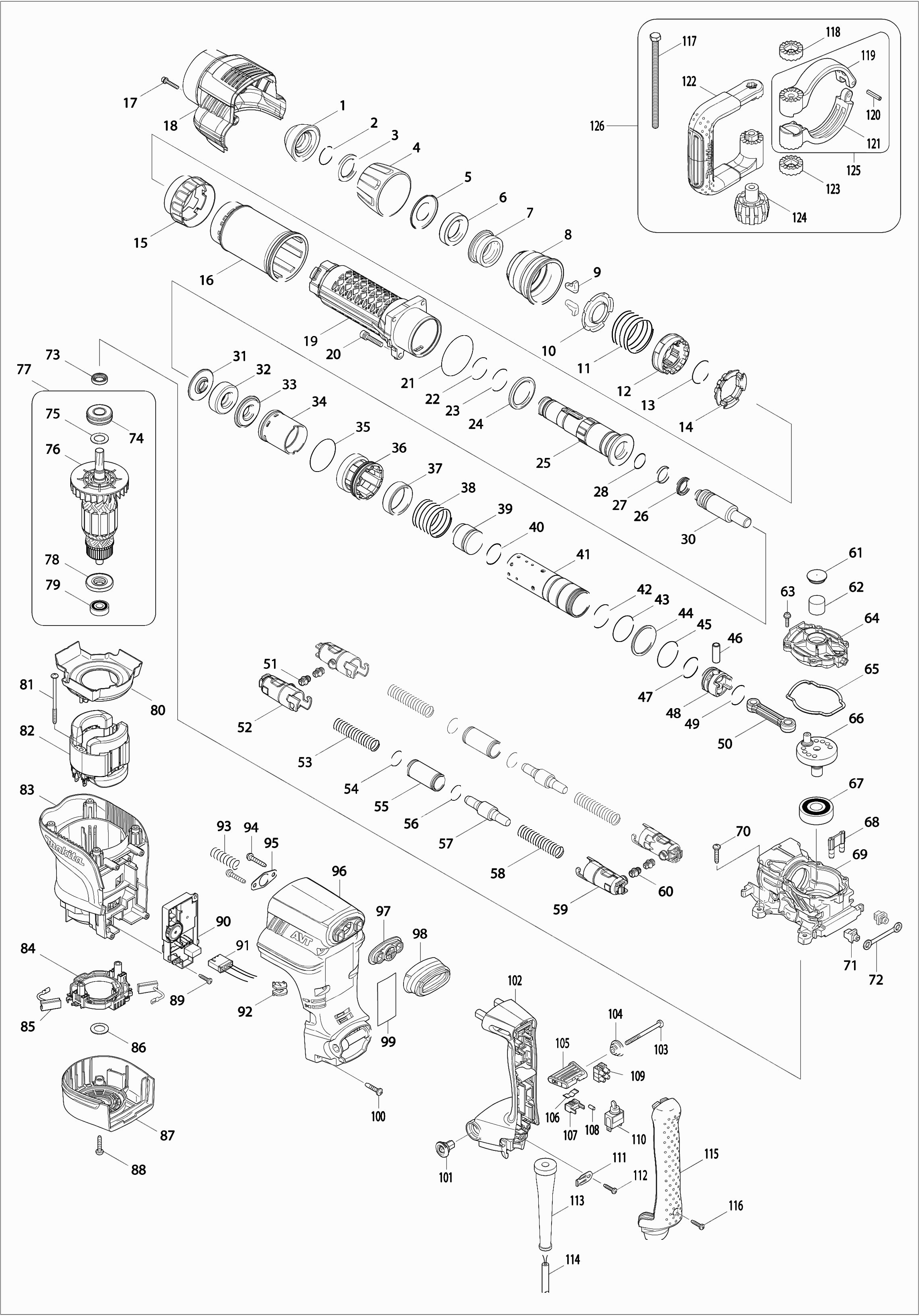

Disegni tecnici di Makita HM1111C
Elenco parti di Makita HM1111C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio Del Porta Scalpello | ||||
| 001 | 286285-4 | 2.40 | 2.93 | |
| Anello di bloccaggio 25 | ||||
| 002 | 233948-3 | 1.20 | 1.46 | |
| Rondella 28 | ||||
| 003 | 257308-5 | 2.40 | 2.93 | |
| Cappuccio di blocco scalpello | ||||
| 004 | 450064-8 | 3.60 | 4.39 | |
| Rondella a piatto 28 | ||||
| 005 | 346247-5 | 3.60 | 4.39 | |
| Anello di gomma 28 | ||||
| 006 | 262161-6 | 3.60 | 4.39 | |
| Anello di Serraggio | ||||
| 007 | 324752-2 | 14.30 | 17.45 | |
| Cappuccio di sblocco | ||||
| 008 | 451836-4 | 4.80 | 5.86 | |
| Morsetto per utensili | ||||
| 009 | 310178-4 | 6.00 | 7.32 | |
| GUIDA A MOLLA | ||||
| 010 | 345804-6 | 2.40 | 2.93 | |
| Molla di compressione 47 | ||||
| 011 | 234180-2 | 2.40 | 2.93 | |
| Anello di Accoppiamento | ||||
| 012 | 313193-7 | 16.50 | 20.13 | |
| Anello a molla 33 | ||||
| 013 | 233982-3 | 1.20 | 1.46 | |
| Anello di bloccaggio | ||||
| 014 | 325904-8 | 11.00 | 13.42 | |
| Manicotto per anello di bloccaggio | ||||
| 015 | 451842-9 | 3.60 | 4.39 | |
| Carter del cilindro | ||||
| 016 | 451835-6 | 8.40 | 10.25 | |
| Vite a brugola Hr5210C | ||||
| 017 | 922148-7 | 1.00 | 1.22 | |
| Coperchio del Carter | ||||
| 018 | 451845-3 | 13.20 | 16.10 | |
| Cilindro completo | ||||
| 019 | 140411-8 | 72.60 | 88.57 | |
| Bullone Allen m6x30 | ||||
| 020 | 922353-6 | 1.00 | 1.22 | |
| O-ring 60 | ||||
| 021 | 213654-6 | 2.40 | 2.93 | |
| Anello O 32 | ||||
| 022 | 213492-6 | 2.40 | 2.93 | |
| Anello O 32 | ||||
| 023 | 213492-6 | 2.40 | 2.93 | |
| Anello di plastica 36 | ||||
| 024 | 262135-7 | 2.40 | 2.93 | |
| Porta scalpello | ||||
| 025 | 325901-4 | 154.00 | 187.88 | |
| Anello X 18 | ||||
| 026 | 213281-9 | 3.60 | 4.39 | |
| Anello di fluoro 25 | ||||
| 027 | 213392-0 | 9.60 | 11.71 | |
| Anello O 20 | ||||
| 028 | 213317-4 | 1.00 | 1.22 | |
| Colpitore | ||||
| 030 | 325902-2 | 16.50 | 20.13 | |
| Bus 11 | ||||
| 031 | 325903-0 | 8.40 | 10.25 | |
| Anello di gomma (1) | ||||
| 032 | 422053-3 | 12.10 | 14.76 | |
| Bus 11 | ||||
| 033 | 325903-0 | 8.40 | 10.25 | |
| Cespuglio guida | ||||
| 034 | 412096-3 | 4.80 | 5.86 | |
| Anello O 48 | ||||
| 035 | 213606-7 | 2.40 | 2.93 | |
| Guida del cilindro | ||||
| 036 | 318604-7 | 12.10 | 14.76 | |
| Anello 39 | ||||
| 037 | 313194-5 | 3.60 | 4.39 | |
| Molla di compressione 40 | ||||
| 038 | 234178-9 | 2.40 | 2.93 | |
| Colpitore | ||||
| 039 | 325905-6 | 4.80 | 5.86 | |
| Anello-O 27 | ||||
| 040 | 213536-2 | 2.40 | 2.93 | |
| Cilindro 35 | ||||
| 041 | 331892-9 | 67.10 | 81.86 | |
| Anello O 34 | ||||
| 042 | 213458-6 | 2.40 | 2.93 | |
| Anello a molla 38 | ||||
| 043 | 233981-5 | 1.20 | 1.46 | |
| Rondella 40 | ||||
| 044 | 267423-7 | 2.40 | 2.93 | |
| Anello a molla 38 | ||||
| 045 | 233981-5 | 1.20 | 1.46 | |
| Spina del pistone 10 | ||||
| 046 | 331911-1 | 2.40 | 2.93 | |
| Anello-O 27 | ||||
| 047 | 213536-2 | 2.40 | 2.93 | |
| PISTONE | ||||
| 048 | 451833-0 | 3.60 | 4.39 | |
| Anello O 28 | ||||
| 049 | 213415-4 | 1.00 | 1.22 | |
| Asta di collegamento | ||||
| 050 | 451834-8 | 3.60 | 4.39 | |
| Tubo di gomma | ||||
| 051 | 422054-1 | 1.00 | 1.22 | |
| Portatubo | ||||
| 052 | 451843-7 | 6.00 | 7.32 | |
| Molla a compressione 14 | ||||
| 053 | 234179-7 | 2.40 | 2.93 | |
| Anello O 22 | ||||
| 054 | 213961-7 | 1.00 | 1.22 | |
| Tubo 20 | ||||
| 055 | 331893-7 | 6.00 | 7.32 | |
| Anello O 22 | ||||
| 056 | 213961-7 | 1.00 | 1.22 | |
| Contrappeso | ||||
| 057 | 325906-4 | 3.60 | 4.39 | |
| Molla a compressione 14 | ||||
| 058 | 234179-7 | 2.40 | 2.93 | |
| Portatubo | ||||
| 059 | 451844-5 | 6.00 | 7.32 | |
| Tubo di gomma | ||||
| 060 | 422054-1 | 1.00 | 1.22 | |
| Cappuccio del filtro | ||||
| 061 | 424311-3 | 1.00 | 1.22 | |
| Filtro | ||||
| 062 | 443127-7 | 1.00 | 1.22 | |
| Vite 4X18 | ||||
| 063 | 911133-5 | 1.00 | 1.22 | |
| Tappo di riempimento | ||||
| 064 | 451838-0 | 6.00 | 7.32 | |
| Anello di tenuta | ||||
| 065 | 424312-1 | 1.20 | 1.46 | |
| Albero Motore | ||||
| 066 | 325899-5 | 19.80 | 24.16 | |
| Cuscinetto a sfere 6303llb | ||||
| 067 | 211279-0 | 8.40 | 10.25 | |
| Tubo d'aria | ||||
| 068 | 451848-7 | 3.60 | 4.39 | |
| Carter del manovella | ||||
| 069 | 140407-9 | 78.10 | 95.28 | |
| Vite a tappo 5X25 | ||||
| 070 | 266041-8 | 1.00 | 1.22 | |
| Pezzo di adattamento | ||||
| 071 | 419008-7 | 1.00 | 1.22 | |
| Piastra di vibrazione | ||||
| 072 | 423345-3 | 1.00 | 1.22 | |
| Anello di tenuta 12mm | ||||
| 073 | 213678-2 | 6.00 | 7.32 | |
| Cuscinetto a sfere 6202llu | ||||
| 074 | 211295-2 | 8.40 | 10.25 | |
| Rondella 15 Btw200 | ||||
| 075 | 267215-4 | 1.20 | 1.46 | |
| Ventola 80 | ||||
| 076 | 241908-1 | 3.60 | 4.39 | |
| Armatura 220-240V | ||||
| 077 | 517858-5 | 106.70 | 130.17 | |
| Anello di isolamento | ||||
| 078 | 681642-5 | 8.40 | 10.25 | |
| Cuscinetto a sfere 6000ddw | ||||
| 079 | 211289-7 | 13.20 | 16.10 | |
| Piastra distanziatrice | ||||
| 080 | 451837-2 | 3.60 | 4.39 | |
| Vite Met. Ck 5x80mm | ||||
| 081 | 266568-8 | 1.20 | 1.46 | |
| CAMPO | ||||
| 082 | 623418-4 | 36.30 | 44.29 | |
| Custodia del motore | ||||
| 083 | 451840-3 | 17.60 | 21.47 | |
| Unità spazzola di carbone | ||||
| 084 | 638700-8 | 10.80 | 13.18 | |
| Set di spazzole Cb175 | ||||
| 085 | 195844-2 | 7.20 | 8.78 | |
| Rondella 15 Btw200 | ||||
| 086 | 267215-4 | 1.20 | 1.46 | |
| Coperchio inferiore | ||||
| 087 | 451839-8 | 8.40 | 10.25 | |
| Vite a tappo 5X25 | ||||
| 088 | 266041-8 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 089 | 266300-0 | 1.00 | 1.22 | |
| Circuito di controllo della velocità | ||||
| 090 | 631968-5 | 48.40 | 59.05 | |
| Cablaggio | ||||
| 091 | 638718-9 | 6.00 | 7.32 | |
| LENTE | ||||
| 092 | 450240-4 | 2.40 | 2.93 | |
| Molla di compressione 11 | ||||
| 093 | 233434-4 | 2.40 | 2.93 | |
| Vite auto-filettante Pt 5x30 | ||||
| 094 | 266173-1 | 1.00 | 1.22 | |
| PIASTRA DI COPERTURA | ||||
| 095 | 346246-7 | 3.60 | 4.39 | |
| Base dell'impugnatura | ||||
| 096 | 451846-1 | 20.90 | 25.50 | |
| Piastra di montaggio | ||||
| 097 | 419783-5 | 2.40 | 2.93 | |
| Cappuccio antipolvere | ||||
| 098 | 424001-8 | 4.80 | 5.86 | |
| Targhetta Hm1111C A | ||||
| 099 | 858S20-0 | 3.60 | 4.39 | |
| Vite a tappo 5X25 | ||||
| 100 | 266041-8 | 1.00 | 1.22 | |
| Blocco, manico- | ||||
| 101 | 451431-0 | 2.40 | 2.93 | |
| Maniglia TSC 55 | ||||
| 102 | 140409-5 | 20.90 | 25.50 | |
| Guarnizione in gomma spugna | ||||
| 102A | 423379-6 | 1.00 | 1.22 | |
| Vite autoformante Pt 5x65 | ||||
| 103 | 266029-8 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 104 | 450352-3 | |||
| Unità di spinta | ||||
| 105 | 450896-3 | 3.60 | 4.39 | |
| Molla a Balia | ||||
| 106 | 232209-8 | 1.20 | 1.46 | |
| Elemento di blocco per leva | ||||
| 107 | 450891-3 | 1.20 | 1.46 | |
| Spillo in Gomma 4 | ||||
| 108 | 263027-3 | 1.00 | 1.22 | |
| Blocco terminale | ||||
| 109 | 654531-7 | 2.10 | 2.56 | |
| Interruttore Sw-126 A | ||||
| 110 | 651069-3 | 8.40 | 10.25 | |
| Rilievo di tensione | ||||
| 111 | 687169-3 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 112 | 265A48-7 | 1.00 | 1.22 | |
| Passacavo 10 | ||||
| 113 | 682560-0 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 114 | 695123-3 | 22.00 | 26.84 | |
| Copertura del Manico | ||||
| 115 | 451841-1 | 11.00 | 13.42 | |
| Vite di rubinetto 4x18 | ||||
| 116 | 265A48-7 | 1.00 | 1.22 | |
| Bullone esagonale 8x150 | ||||
| 117 | 265439-6 | 3.60 | 4.39 | |
| Cespuglio di riempimento dell'impugnatura | ||||
| 118 | 417002-3 | 2.40 | 2.93 | |
| ZIJHANDGREEP D VOOR BREKEN | ||||
| 119 | 134890-0 | 28.00 | 34.16 | |
| Spina elastica 5-24 | ||||
| 120 | 951166-8 | 1.00 | 1.22 | |
| ZIJHANDGREEP D VOOR BREKEN | ||||
| 121 | 134890-0 | 28.00 | 34.16 | |
| MANIGLIA LATERALE | ||||
| 122 | 417003-1 | 16.50 | 20.13 | |
| Cespuglio di riempimento dell'impugnatura | ||||
| 123 | 417002-3 | 2.40 | 2.93 | |
| Manopola M8 | ||||
| 124 | 252640-2 | 6.00 | 7.32 | |
| Staffa della maniglia | ||||
| 125 | 151769-0 | 16.50 | 20.13 | |
| ZIJHANDGREEP D VOOR BREKEN | ||||
| 126 | 134890-0 | 28.00 | 34.16 | |
