Qui troverai tutte le parti e i disegni disponibili di “Makita HM1100C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

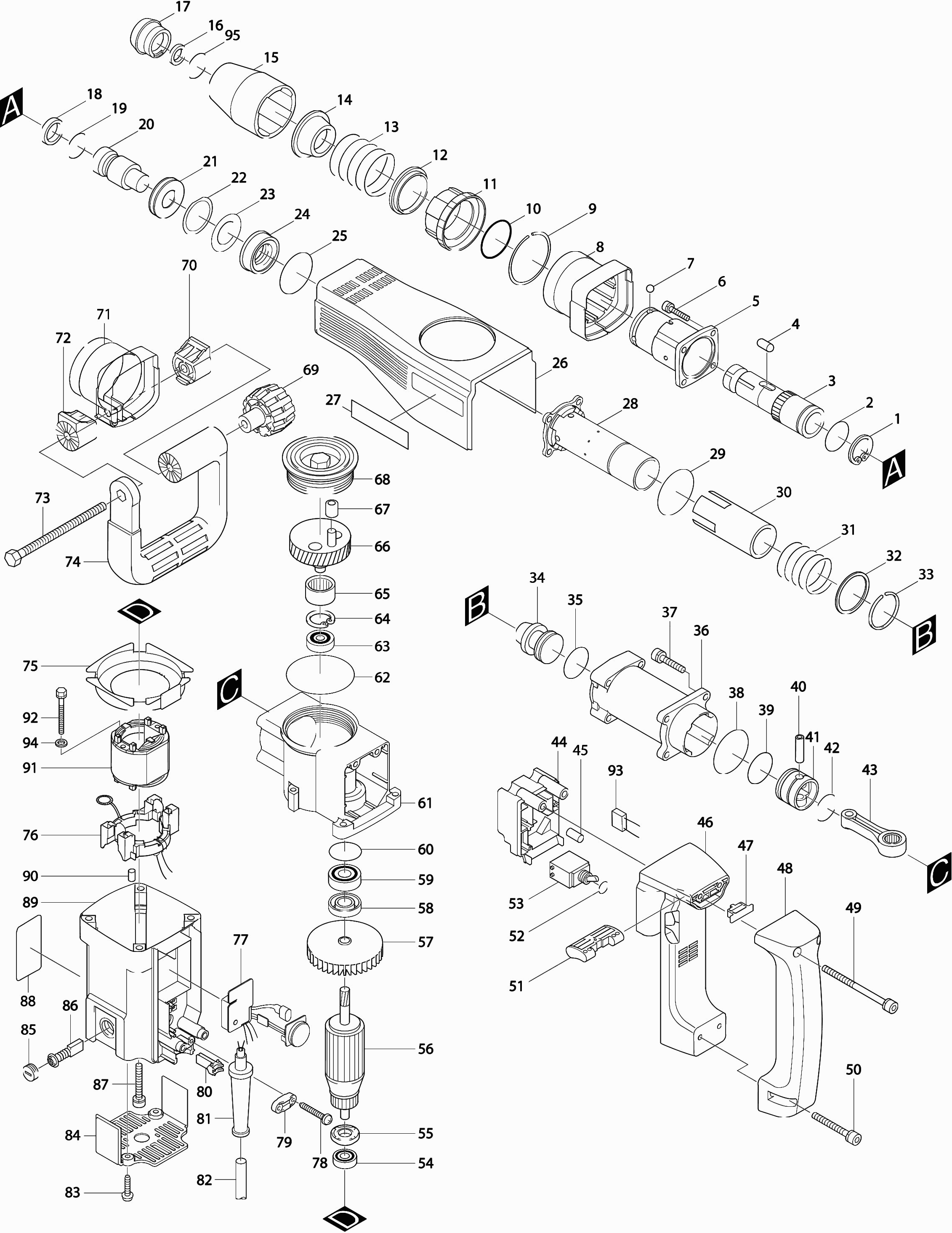

Disegni tecnici di Makita HM1100C
Elenco parti di Makita HM1100C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Anello di blocco R-36 | ||||
| 001 | 962154-0 | 1.20 | 1.46 | |
| O-anello 33 | ||||
| 002 | 213479-8 | 1.00 | 1.22 | |
| Porta scalpello | ||||
| 003 | 322982-9 | 137.50 | 167.75 | |
| Rullo 8 | ||||
| 004 | 322908-1 | 4.80 | 5.86 | |
| Porta per portautensili Hm110 | ||||
| 005 | 322882-3 | 127.60 | 155.67 | |
| Vite esagonale 6x30 | ||||
| 006 | 922351-0 | 1.00 | 1.22 | |
| Pallina di acciaio 5.6 | ||||
| 007 | 216041-8 | 1.00 | 1.22 | |
| Supporto per maniglia laterale Hm1100C | ||||
| 008 | 416086-8 | 6.00 | 7.32 | |
| Anello di bloccaggio 52 | ||||
| 009 | 231972-0 | 1.00 | 1.22 | |
| Anello O 44 | ||||
| 010 | 213554-0 | 2.40 | 2.93 | |
| Rondella intercambiabile | ||||
| 011 | 416087-6 | 4.80 | 5.86 | |
| Guida a sfera Hm1100C | ||||
| 012 | 331489-4 | 9.60 | 11.71 | |
| Pressione della molla 44 Hm1100C | ||||
| 013 | 233167-1 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 014 | 331504-4 | |||
| Protezione del porta scalpello Hm1100C | ||||
| 015 | 416085-0 | 6.00 | 7.32 | |
| Anello X 18 | ||||
| 016* | 213270-4 | 3.60 | 4.39 | |
| Cappuccio Del Porta Scalpello | ||||
| 017* | 286246-4 | 2.40 | 2.93 | |
| Anello X 19 | ||||
| 018* | 213269-9 | 3.60 | 4.39 | |
| Anello O 19 | ||||
| 019* | 213311-6 | 2.40 | 2.93 | |
| Colpitore | ||||
| 020 | 323845-2 | 11.00 | 13.42 | |
| Guida pezzo di battuta | ||||
| 021 | 331487-8 | 9.60 | 11.71 | |
| Rondella 36 | ||||
| 022 | 421570-0 | 1.20 | 1.46 | |
| Anello O 25 | ||||
| 023 | 213391-2 | 6.00 | 7.32 | |
| Supporto bus Hm1100C | ||||
| 024 | 331488-6 | 8.40 | 10.25 | |
| Anello O 44 | ||||
| 025 | 213554-0 | 2.40 | 2.93 | |
| Coperchio del Corpo Hm1100C * | ||||
| 026 | 415698-4 | 14.30 | 17.45 | |
| CILINDRO | ||||
| 028 | 322757-6 | 161.70 | 197.27 | |
| Anello O 50 | ||||
| 029 | 213614-8 | 1.20 | 1.46 | |
| Molla di compressione 39 | ||||
| 031 | 233190-6 | 1.20 | 1.46 | |
| Rondella piana 39 | ||||
| 032 | 267156-4 | 1.20 | 1.46 | |
| Anello di bloccaggio 36 | ||||
| 033 | 231971-2 | 1.00 | 1.22 | |
| Pistone flottante Hm1100C | ||||
| 034 | 322907-3 | 13.20 | 16.10 | |
| Anello-O 27 | ||||
| 035* | 213429-3 | 1.20 | 1.46 | |
| Alloggiamento d'impatto Hm1100C * | ||||
| 036 | 316672-4 | 34.10 | 41.60 | |
| Bullone esagonale 6x25 | ||||
| 037 | 922341-3 | 1.00 | 1.22 | |
| Anello O 48 | ||||
| 038 | 213606-7 | 2.40 | 2.93 | |
| Anello-O 27 | ||||
| 039* | 213429-3 | 1.20 | 1.46 | |
| Penna 8 | ||||
| 040 | 256165-8 | 1.20 | 1.46 | |
| PISTONE | ||||
| 041 | 415773-6 | 4.80 | 5.86 | |
| Anello O 28 | ||||
| 042* | 213415-4 | 1.00 | 1.22 | |
| ASTA CONICA | ||||
| 043 | 415689-5 | 13.20 | 16.10 | |
| Scatola dell'interruttore Hm1100C * | ||||
| 044 | 415699-2 | 6.00 | 7.32 | |
| Spillo in Gomma 4 | ||||
| 045 | 263002-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | 417447-5 | |||
| Fermo Hm1100C | ||||
| 047 | 415692-6 | 4.80 | 5.86 | |
| Maniglia TSC 55 | ||||
| 048 | 421507-7 | 28.60 | 34.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 049 | 266135-9 | |||
| Vite con intaglio esagonale M6x50 | ||||
| 050 | 922371-4 | 1.20 | 1.46 | |
| Maniglia dell'interruttore | ||||
| 051 | 415691-8 | 2.40 | 2.93 | |
| O-ring 12 | ||||
| 052 | 213107-5 | 1.00 | 1.22 | |
| Interruttore Sw-124 | ||||
| 053 | 651481-7 | 19.80 | 24.16 | |
| Cuscinetto a sfere 608ddw | ||||
| 054 | 210005-4 | 4.80 | 5.86 | |
| Non più disponibile, nessuna sostituzione | ||||
| 055 | 681637-8 | |||
| Indotto HM1100C incl 54,55,57,58,59 | ||||
| 056 | 516288-7 | 93.50 | 114.07 | |
| Girante 76 | ||||
| 057 | 241876-8 | 4.80 | 5.86 | |
| Anello di tenuta 14 | ||||
| 058 | 213160-1 | 4.80 | 5.86 | |
| Cuscinetto a sfere | ||||
| 059 | 211143-5 | 9.00 | 10.98 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 059 | 211129-9 | 8.40 | 10.25 | |
| Carter del manovella | ||||
| 061 | 134875-6 | 81.40 | 99.31 | |
| Anello O 67 | ||||
| 062 | 213720-9 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6000ddw | ||||
| 063 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 063 | 210315-9 | 6.00 | 7.32 | |
| Anello di blocco R-26 A | ||||
| 064 | 962105-3 | 1.00 | 1.22 | |
| Cuscinetto a rullini 2116 | ||||
| 065 | 212259-9 | 13.20 | 16.10 | |
| Albero Motore | ||||
| 066 | 153249-2 | 28.60 | 34.89 | |
| Boccola interna 812 | ||||
| 067 | 216116-3 | 7.20 | 8.78 | |
| Tappo di riempimento | ||||
| 068 | 415690-0 | 7.20 | 8.78 | |
| Manopola M8 | ||||
| 069 | 252640-2 | 6.00 | 7.32 | |
| Base del manico | ||||
| 070 | 152620-7 | 16.50 | 20.13 | |
| Base del manico | ||||
| 071 | 152620-7 | 16.50 | 20.13 | |
| Base del manico | ||||
| 072 | 152620-7 | 16.50 | 20.13 | |
| Bullone esagonale 8x150 | ||||
| 073 | 265439-6 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 074 | 416009-6 | |||
| Piastra Intermedia Hm1100C * | ||||
| 075 | 415693-4 | 3.60 | 4.39 | |
| PIATTO AD ANGOLO | ||||
| 076 | 632678-7 | 4.80 | 5.86 | |
| Bussola di serraggio per statorv. 1,25mm | ||||
| 076A | 654501-6 | 0.83 | 1.01 | |
| Piccola molla dello statore Cb-7 | ||||
| 076B | 654019-7 | 1.20 | 1.46 | |
| RESISTORE | ||||
| 076C | 646077-7 | 4.80 | 5.86 | |
| Unità di controllo velocità | ||||
| 077 | 631204-9 | 77.00 | 93.94 | |
| Vite di rubinetto 4x18 | ||||
| 078 | 265A48-7 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 079 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 079 | 687124-5 | 1.00 | 1.22 | |
| Asta di fissaggio | ||||
| 080 | 417715-6 | 1.39 | 1.70 | |
| Non più disponibile, nessuna sostituzione | ||||
| 081 | 682505-8 | |||
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 082 | 695123-3 | 22.00 | 26.84 | |
| Vite per filettatura 5x20 | ||||
| 083 | 266021-4 | 1.20 | 1.46 | |
| COPERTURA POSTERIORE | ||||
| 084 | 415700-3 | 3.60 | 4.39 | |
| Cappuccio porta spazzola di carbone | ||||
| 085 | 643515-0 | 1.00 | 1.22 | |
| Set di spazzole di carbone CB-327 A | ||||
| 086* | 195003-8 | 8.21 | 10.02 | |
| Vite esagonale 6x40 | ||||
| 087 | 922364-1 | 1.20 | 1.46 | |
| Carcassa del motore Hm1100C * | ||||
| 089 | 152662-1 | 33.00 | 40.26 | |
| Portaspazzole in carbonio 5X11 A | ||||
| 089A | 644501-4 | 2.40 | 2.93 | |
| RESISTORE | ||||
| 089B | 646077-7 | 4.80 | 5.86 | |
| Spillo in Gomma 4 | ||||
| 090 | 263014-2 | 1.00 | 1.22 | |
| CAMPO | ||||
| 091 | 634283-6 | 28.60 | 34.89 | |
| Bullone esagonale M5X60 * | ||||
| 092 | 265345-5 | 2.40 | 2.93 | |
| Condensatore 0,1uf | ||||
| 093 | 645105-5 | 3.60 | 4.39 | |
| Base del manico | ||||
| 094 | 152620-7 | 16.50 | 20.13 | |
| O-ring 24 | ||||
| 095* | 213385-7 | 3.60 | 4.39 | |
| Bus 39 | ||||
| 097 | 331486-0 | 26.40 | 32.21 | |
