Qui troverai tutte le parti e i disegni disponibili di “Makita HM0830T”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

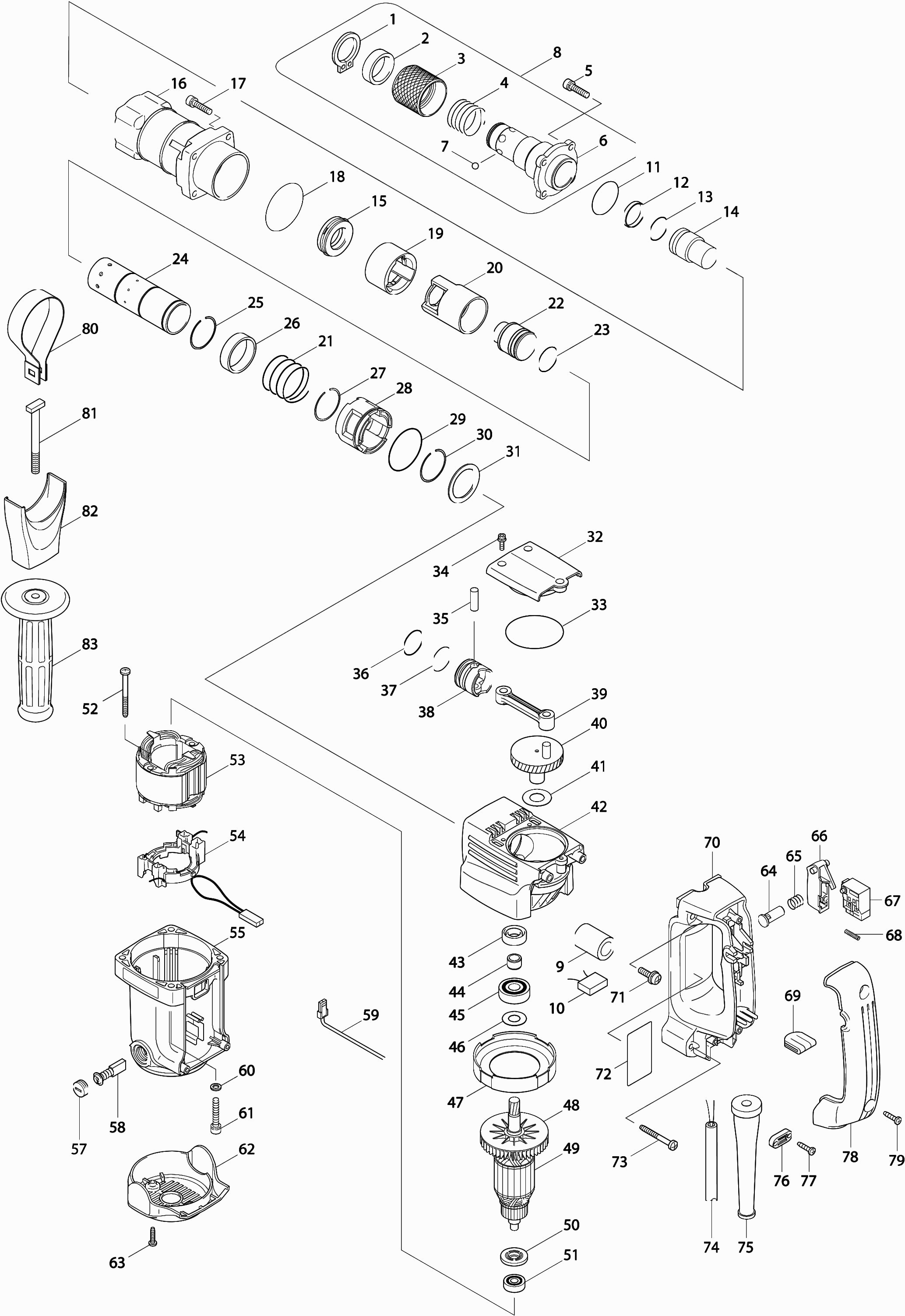

Disegni tecnici di Makita HM0830T
Elenco parti di Makita HM0830T
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Anello di bloccaggio S-28 | ||||
| 001 | 961108-4 | 1.20 | 1.46 | |
| Rondella 29 | ||||
| 002 | 257206-3 | 4.80 | 5.86 | |
| Anello di bloccaggio | ||||
| 003 | 331518-3 | 16.50 | 20.13 | |
| Molla di compressione 30 | ||||
| 004 | 233191-4 | 2.40 | 2.93 | |
| Vite a brugola M6x25 | ||||
| 005 | 265914-2 | 1.20 | 1.46 | |
| Porta scalpello completo | ||||
| 006 | 125358-7 | 56.10 | 68.44 | |
| Palla di acciaio 7.9 | ||||
| 007 | 216004-4 | 1.00 | 1.22 | |
| Porta scalpello completo | ||||
| 008 | 125358-7 | 56.10 | 68.44 | |
| Anello di spugna | ||||
| 009 | 685722-9 | 2.40 | 2.93 | |
| Condensatore 0,22uF | ||||
| 010 | 645190-8 | 2.40 | 2.93 | |
| Anello O | ||||
| 011 | 213515-0 | 1.20 | 1.46 | |
| Anello di fluoro 28 | ||||
| 012* | 213431-6 | 10.80 | 13.18 | |
| Anello O 23 | ||||
| 013* | 213394-6 | 1.00 | 1.22 | |
| Perno di percussione | ||||
| 014 | 324429-9 | 12.10 | 14.76 | |
| Anello di gomma 24 | ||||
| 015 | 421856-2 | 12.10 | 14.76 | |
| CILINDRO | ||||
| 016 | 317758-7 | 18.70 | 22.81 | |
| Vite a brugola M6x25 | ||||
| 017 | 265914-2 | 1.20 | 1.46 | |
| O-ring 53 | ||||
| 018 | 213656-2 | 1.20 | 1.46 | |
| Anello guida | ||||
| 019 | 418547-4 | 3.60 | 4.39 | |
| Cespuglio guida | ||||
| 020 | 418551-3 | 4.80 | 5.86 | |
| Molla a compressione 37 | ||||
| 021 | 233407-7 | 1.20 | 1.46 | |
| Martello pneumatico | ||||
| 022 | 324470-2 | 12.10 | 14.76 | |
| O-ring 24 | ||||
| 023* | 213958-6 | 2.40 | 2.93 | |
| Cilindro 32 | ||||
| 024 | 331677-3 | 72.60 | 88.57 | |
| Rondella di bloccaggio 34 | ||||
| 025 | 233927-1 | 1.00 | 1.22 | |
| Rondella 36 | ||||
| 026 | 331660-0 | 8.40 | 10.25 | |
| Rondella di bloccaggio 34 | ||||
| 027 | 233927-1 | 1.00 | 1.22 | |
| Guida del cilindro | ||||
| 028 | 317719-7 | 11.00 | 13.42 | |
| Anello O 46 | ||||
| 029 | 213611-4 | 1.20 | 1.46 | |
| Rondella di bloccaggio 34 | ||||
| 030 | 233927-1 | 1.00 | 1.22 | |
| Rondella piana 34 | ||||
| 031 | 267079-6 | 2.40 | 2.93 | |
| Coperchio dell'olio | ||||
| 032 | 418548-2 | 8.40 | 10.25 | |
| O-ring 58 | ||||
| 033 | 213670-8 | 1.20 | 1.46 | |
| Bullone esagonale | ||||
| 034 | 922123-3 | 1.00 | 1.22 | |
| Penna 8 | ||||
| 035 | 268104-6 | 1.20 | 1.46 | |
| O-ring 24 | ||||
| 036* | 213958-6 | 2.40 | 2.93 | |
| Anello-O 26 | ||||
| 037 | 213432-4 | 1.00 | 1.22 | |
| PISTONE | ||||
| 038 | 418349-8 | 2.40 | 2.93 | |
| ASTA CONICA | ||||
| 039 | 418350-3 | 3.60 | 4.39 | |
| Albero Motore | ||||
| 040 | 154464-1 | 22.00 | 26.84 | |
| Rondella 15 | ||||
| 041 | 267025-9 | 1.00 | 1.22 | |
| Carter del manovella | ||||
| 042 | 154465-9 | 100.10 | 122.12 | |
| Cuscinetto a rullini 1512 | ||||
| 042A | 212223-0 | 4.80 | 5.86 | |
| Cuscinetto a rullini 1512 | ||||
| 042B | 212224-8 | 4.80 | 5.86 | |
| Anello di tenuta 10 | ||||
| 043 | 213231-4 | 6.00 | 7.32 | |
| Scatola 12 | ||||
| 044 | 331596-3 | 6.00 | 7.32 | |
| Cuscinetto a sfere 6201llu | ||||
| 045 | 211137-0 | 6.00 | 7.32 | |
| Rondella 12 | ||||
| 046 | 253759-0 | 1.00 | 1.22 | |
| Piastra Intermedia | ||||
| 047 | 418550-5 | 2.40 | 2.93 | |
| Ventola 70 | ||||
| 048 | 241863-7 | 8.40 | 10.25 | |
| Indotto | ||||
| 049 | 513589-4 | 52.80 | 64.42 | |
| Anello di isolamento | ||||
| 050 | 681644-1 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608 | ||||
| 051 | 210007-0 | 6.00 | 7.32 | |
| Vite autofilettante Pt 5x55 Hr5001C A | ||||
| 052 | 266095-5 | 1.20 | 1.46 | |
| CAMPO | ||||
| 053 | 634523-2 | 26.40 | 32.21 | |
| Portaspazzole di Carbone | ||||
| 054 | 638379-5 | 8.40 | 10.25 | |
| Custodia del motore | ||||
| 055 | 154466-7 | 23.10 | 28.18 | |
| Cappuccio porta spazzola di carbone | ||||
| 057 | 643515-0 | 1.00 | 1.22 | |
| Set spazzole in carbonio Cb-327 | ||||
| 058* | 194285-9 | 8.21 | 10.02 | |
| KOOLBORSTEL SET CB-327 A | ||||
| 058* | 195003-8 | 8.21 | 10.02 | |
| Cablaggio | ||||
| 059 | 638377-9 | 2.40 | 2.93 | |
| Rondella 6x12mm | ||||
| 060 | 941151-9 | 1.00 | 1.22 | |
| Vite a esagono incassato M6x35 | ||||
| 061 | 922356-0 | 1.20 | 1.46 | |
| Coperchio inferiore | ||||
| 062 | 418552-1 | 6.00 | 7.32 | |
| Vite di rubinetto 4x18 | ||||
| 063 | 265A48-7 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 064 | 418546-6 | 2.40 | 2.93 | |
| Molla di compressione 11 | ||||
| 065 | 233406-9 | 1.00 | 1.22 | |
| Bottone dell'interruttore | ||||
| 066 | 418549-0 | 2.40 | 2.93 | |
| Interruttore | ||||
| 067 | 650558-5 | 10.80 | 13.18 | |
| Molla di compressione 3 | ||||
| 068 | 233408-5 | 1.00 | 1.22 | |
| Spugna | ||||
| 069 | 421583-1 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 070 | 418553-9 | 13.20 | 16.10 | |
| Vite 6x20 | ||||
| 071 | 911333-7 | 1.00 | 1.22 | |
| TARGHETTA | ||||
| 072 | 862962-8 | 3.60 | 4.39 | |
| Vite in metallo M5x45mm | ||||
| 073 | 266037-9 | 1.00 | 1.22 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 074 | 695123-3 | 22.00 | 26.84 | |
| Passacavo 10 | ||||
| 075 | 682560-0 | 2.40 | 2.93 | |
| Staffa di serraggio | ||||
| 076 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 076 | 687124-5 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 077 | 265A48-7 | 1.00 | 1.22 | |
| Copertura del Manico | ||||
| 078 | 418555-5 | 11.00 | 13.42 | |
| Vite di rubinetto 4x18 | ||||
| 079 | 265A48-7 | 1.00 | 1.22 | |
| Molla del Manico 60 Hm0860C | ||||
| 080 | 345361-4 | 6.00 | 7.32 | |
| Bullone per manico gr. M8X80mm | ||||
| 081 | 266322-0 | 2.40 | 2.93 | |
| Base dell'impugnatura laterale 60 Hm0860C | ||||
| 082 | 418363-4 | 4.80 | 5.86 | |
| Manico 36 Hm0830T | ||||
| 083 | 158131-0 | 13.20 | 16.10 | |
