Qui troverai tutte le parti e i disegni disponibili del 'Makita HM0810'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

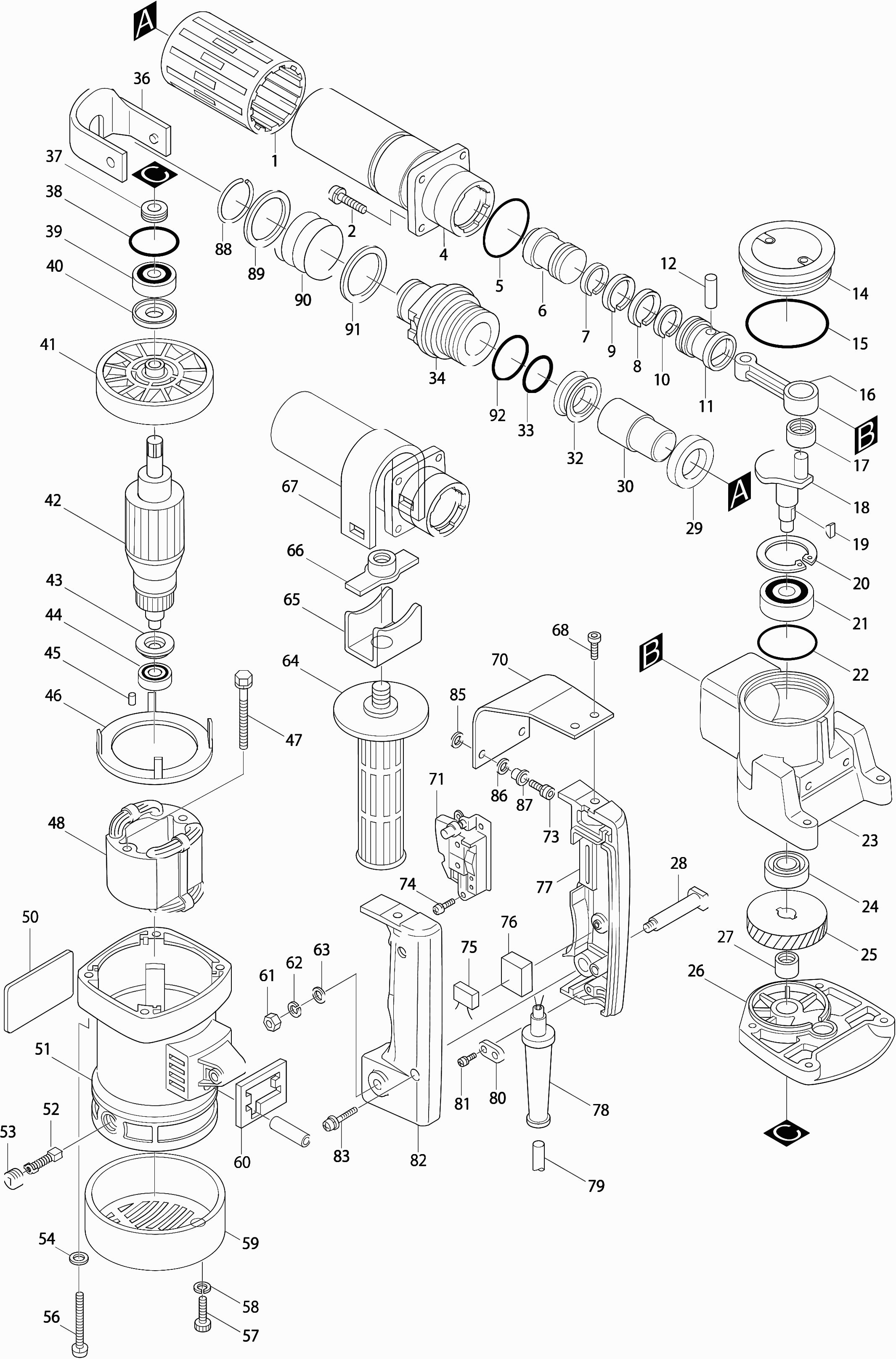

Disegno tecnico del modello Makita HM0810
Elenco parti di ricambio del modello Makita HM0810
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 00* | 052 | |||
| Cilindro Hm0810 * | ||||
| 001 | 421196-8 | 8.46 | 10.32 | |
| Bullone a brugola M6X25 P * | ||||
| 002 | 922342-1 | 0.83 | 1.01 | |
| CILINDRO | ||||
| 004 | 151457-9 | 90.50 | 110.41 | |
| Anello O 44 | ||||
| 005 | 213554-0 | 1.43 | 1.74 | |
| Colpitore | ||||
| 006 | 321929-0 | 12.58 | 15.35 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | *@141 | |||
| Anello interno 26 | ||||
| 007 * | 412073-5 | 12.58 | 15.35 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 008 | *@141 | |||
| Anello del pistone | ||||
| 008 * | 412053-1 | 7.44 | 9.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | *@141 | |||
| Anello del pistone | ||||
| 009 * | 412053-1 | 7.44 | 9.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 010 | *@141 | |||
| Anello interno 26 | ||||
| 010 * | 321514-9 | 2.80 | 3.42 | |
| PISTONE | ||||
| 011 | 321958-3 | 19.80 | 24.16 | |
| Penna 8 | ||||
| 012 | 256165-8 | 1.01 | 1.23 | |
| Tappo di riempimento | ||||
| 014 | 411709-3 | 5.24 | 6.39 | |
| O-ring 60 | ||||
| 015 | 213654-6 | 1.43 | 1.74 | |
| ASTA CONICA | ||||
| 016 | 312956-8 | 16.07 | 19.61 | |
| Cuscinetto a rullini 1212 | ||||
| 017 | 212108-0 | 11.16 | 13.62 | |
| Albero Motore | ||||
| 018 | 321954-1 | 17.90 | 21.84 | |
| Chiavetta elastica 4 | ||||
| 019 | 254001-2 | 0.83 | 1.01 | |
| Anello di bloccaggio R-47 | ||||
| 020 | 962203-3 | 1.21 | 1.48 | |
| Cuscinetto a sfere 6303llb | ||||
| 021 | 211279-0 | 8.46 | 10.32 | |
| Anello O 48 | ||||
| 022 | 213606-7 | 1.72 | 2.10 | |
| Carter del manovella | ||||
| 023 | 157627-8 | 28.85 | 35.20 | |
| Anello di tenuta 17 | ||||
| 024 | 213260-7 | 3.22 | 3.93 | |
| Ingranaggio 41 | ||||
| 025 | 221669-9 | 26.11 | 31.85 | |
| Custodia del ingranaggio | ||||
| 026 | 157628-6 | 11.68 | 14.25 | |
| Cuscinetto a rullini 1210 | ||||
| 027 | 212102-2 | 5.22 | 6.37 | |
| Bullone della spazzola | ||||
| 028 | 321210-9 | 1.72 | 2.10 | |
| Rondella 24 | ||||
| 029 | 253955-0 | 8.46 | 10.32 | |
| Perno di percussione | ||||
| 030 | 321495-7 | 19.80 | 24.16 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 032 | *@141 | |||
| Anello X 28 | ||||
| 032 * | 213428-5 | 17.90 | 21.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 033 | *@141 | |||
| Anello-O 27 | ||||
| 033 * | 213411-2 | 3.65 | 4.45 | |
| Portacalce cpl | ||||
| 034 | 193004-0 | 74.76 | 91.21 | |
| Rondella 43 | ||||
| 034A | 267203-1 | 1.21 | 1.48 | |
| Morsetto per utensili | ||||
| 036 | 165071-5 | 26.11 | 31.85 | |
| Guarnizione | ||||
| 037 | 331194-3 | 5.22 | 6.37 | |
| Anello O 32 | ||||
| 038 | 213459-4 | 1.01 | 1.23 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 039 | 211129-9 | 7.44 | 9.08 | |
| Guarnizione antipolvere 12 | ||||
| 040 | 213102-5 | 1.24 | 1.51 | |
| Ventola 82 | ||||
| 041 | 241827-1 | 7.44 | 9.08 | |
| Indotto | ||||
| 042 | 516148-3 | 95.74 | 116.80 | |
| Anello di isolamento | ||||
| 043 | 681625-5 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608llb | ||||
| 044 | 210043-6 | 1.72 | 2.10 | |
| Spillo in Gomma 4 | ||||
| 045 | 263002-9 | 0.83 | 1.01 | |
| Inserto tagliente | ||||
| 046 | 410509-8 | 2.56 | 3.12 | |
| Vite 5X60 * | ||||
| 047 | 911681-4 | 0.83 | 1.01 | |
| Campo Hm0810 | ||||
| 048 | 528796-6 | 57.06 | 69.61 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 049 | 855553-2 | |||
| Custodia del motore | ||||
| 051 | 159634-7 | 39.89 | 48.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 052 | *@141 | |||
| Set di spazzole di carbone Cb-105 | ||||
| 052 * | 181038-5 | 7.44 | 9.08 | |
| Tappo portaspazzole | ||||
| 053 | 643600-9 | 1.01 | 1.23 | |
| Rondella 6x12mm | ||||
| 054 | 941151-9 | 0.83 | 1.01 | |
| Vite con intaglio esagonale M6x50 | ||||
| 056 | 922371-4 | 0.83 | 1.01 | |
| Vite esagonale 5x18 | ||||
| 057 | 922227-1 | 0.83 | 1.01 | |
| Rondella a molla 5MM DLS211 | ||||
| 058 | 253427-5 | 0.83 | 1.01 | |
| COPERTURA POSTERIORE | ||||
| 059 | 284059-7 | 6.16 | 7.52 | |
| Spugna | ||||
| 060 | 423257-0 | 0.83 | 1.01 | |
| Dado esagonale M6 | ||||
| 061 | 931302-2 | 0.83 | 1.01 | |
| Rondella elastica 6 A | ||||
| 062 | 253903-9 | 0.83 | 1.01 | |
| Rondella 6x12mm | ||||
| 063 | 941151-9 | 0.83 | 1.01 | |
| Maniglia 38 | ||||
| 064 | 273457-0 | 11.68 | 14.25 | |
| Pezzo di morsetto della maniglia | ||||
| 065 | 341922-8 | 2.44 | 2.98 | |
| Dado di bloccaggio | ||||
| 066 | 321497-3 | 10.81 | 13.19 | |
| Morsetto maniglia | ||||
| 067 | 341914-7 | 5.22 | 6.37 | |
| Vite esagonale M6X14 A | ||||
| 068 | 922316-2 | 0.83 | 1.01 | |
| Rondella elastica 6 A | ||||
| 069 | 253903-9 | 0.83 | 1.01 | |
| Piastra di vibrazione | ||||
| 070 | 343753-1 | 6.16 | 7.52 | |
| Interruttore Sw-72 | ||||
| 071 | 651038-4 | 17.90 | 21.84 | |
| MANICOTTO FILETTATO | ||||
| 072 | 257636-8 | 2.08 | 2.54 | |
| Vite a brugola M6x25 | ||||
| 073 | 265914-2 | 1.06 | 1.29 | |
| Vite 4x8 | ||||
| 074 | 911109-2 | 0.83 | 1.01 | |
| Set di Maniglie Hm0810 Nuovo A | ||||
| 077 | 182590-6 | 17.90 | 21.84 | |
| Passacavo 10-90 | ||||
| 078 | 682505-8 | 1.72 | 2.10 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 079 | 695123-3 | 21.70 | 26.47 | |
| Staffa di serraggio | ||||
| 080 | 687031-2 | 0.83 | 1.01 | |
| Vite 4X18 | ||||
| 081 | 911133-5 | 0.83 | 1.01 | |
| Set di Maniglie Hm0810 Nuovo A | ||||
| 082 | 182590-6 | 17.90 | 21.84 | |
| Vite 5x25 | ||||
| 083 | 911243-8 | 0.83 | 1.01 | |
| Anello di gomma 9 | ||||
| 085 | 262052-1 | 0.83 | 1.01 | |
| Anello di gomma 9 | ||||
| 086 | 262052-1 | 0.83 | 1.01 | |
| MANICOTTO FILETTATO | ||||
| 087 | 257636-8 | 2.08 | 2.54 | |
| Anello di bloccaggio 30,5 | ||||
| 088 | 231936-4 | 0.83 | 1.01 | |
| Rondella di bloccaggio 34 | ||||
| 089 | 267112-4 | 2.80 | 3.42 | |
| Molla a compressione 35 | ||||
| 090 | 233052-8 | 6.16 | 7.52 | |
| Rondella di bloccaggio 34 | ||||
| 091 | 267112-4 | 2.80 | 3.42 | |
| Anello O 38 | ||||
| 092 | 213508-7 | 1.21 | 1.48 | |
