Qui troverai tutte le parti e i disegni disponibili di “Makita GN420C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

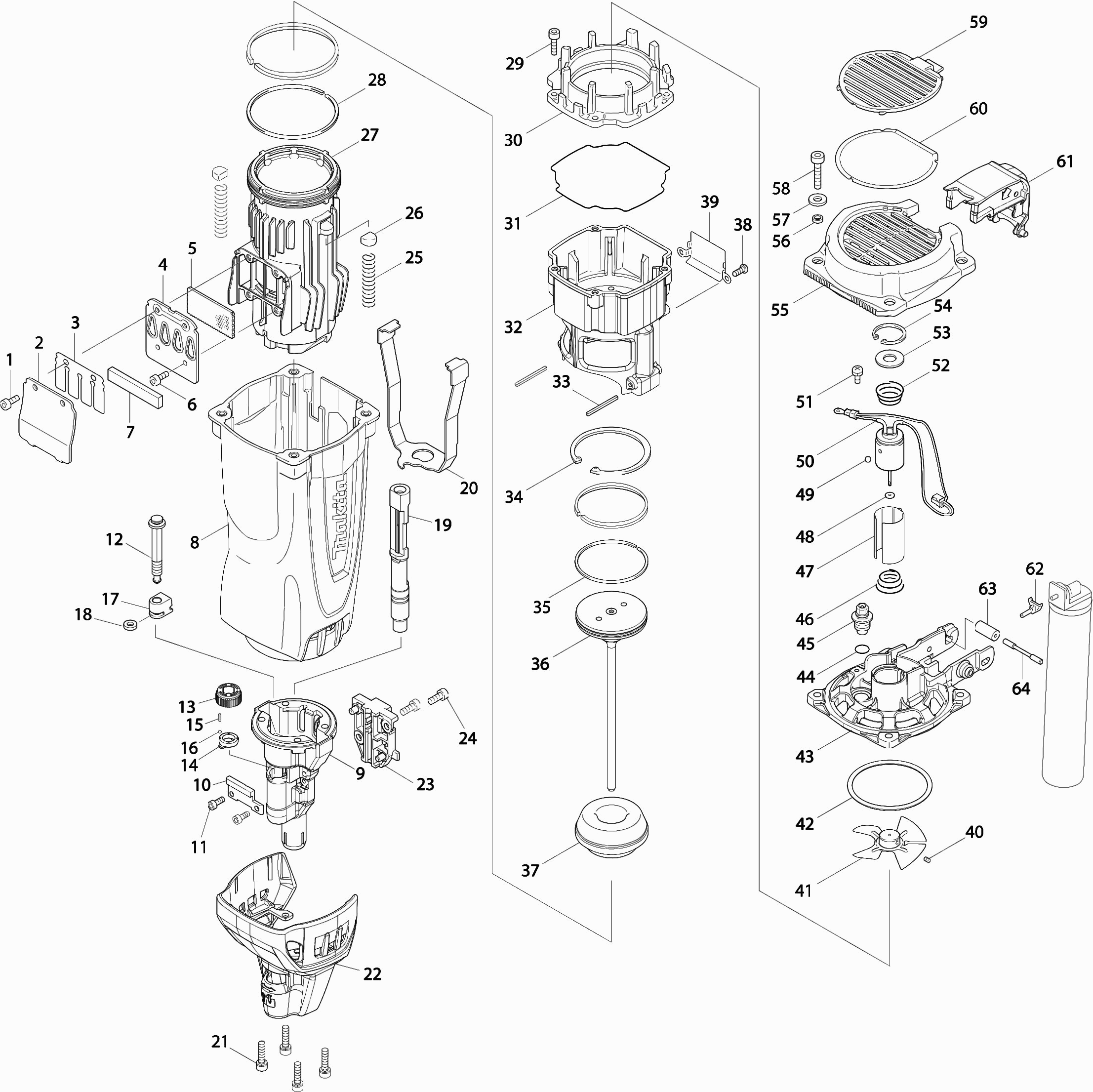

Disegni tecnici di Makita GN420C
Elenco parti di Makita GN420C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Bullone Allen M4x10 | ||||
| 001 | 922112-8 | 1.00 | 1.22 | |
| Cappuccio di scarico | ||||
| 002 | 345984-8 | 7.20 | 8.78 | |
| Valvola di scarico | ||||
| 003 | 345982-2 | 2.40 | 2.93 | |
| Scarico | ||||
| 004 | 345983-0 | 4.80 | 5.86 | |
| Piastra perforata | ||||
| 005 | 352008-3 | 2.40 | 2.93 | |
| Bullone Allen M4x10 | ||||
| 006 | 922112-8 | 1.00 | 1.22 | |
| Anello di smorzamento | ||||
| 007 | 352009-1 | 3.60 | 4.39 | |
| Anello di flangia Ps64 73 7900 A | ||||
| 008 | 038171042 | 2.40 | 2.93 | |
| Guida per perno di battuta | ||||
| 009 | 310517-8 | 184.80 | 225.46 | |
| Piastra per unghie GN420C A | ||||
| 010 | 313302-8 | 10.80 | 13.18 | |
| Piastra per unghie GN420C A | ||||
| 010-1 | 313302-8 | 10.80 | 13.18 | |
| Bullone esagonale M5x10 | ||||
| 011 | 266167-6 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 012 | 326246-3 | 6.00 | 7.32 | |
| AS GN420C A | ||||
| 012 | 327593-5 | 4.69 | 5.72 | |
| REGOLATORE | ||||
| 013 | 453806-9 | 4.80 | 5.86 | |
| Guida di Regolazione | ||||
| 014 | 453807-7 | 3.60 | 4.39 | |
| Molla di pressione 2 | ||||
| 015 | 234254-9 | 1.20 | 1.46 | |
| Pallina di acciaio 2.3 | ||||
| 016 | 216031-1 | 1.00 | 1.22 | |
| Blocco di regolazione | ||||
| 017 | 310519-4 | 8.40 | 10.25 | |
| Boccola di gomma 5 | ||||
| 018 | 262164-0 | 1.20 | 1.46 | |
| Punto di contatto | ||||
| 019 | 331996-7 | 45.10 | 55.02 | |
| BRACCIO | ||||
| 020 | 346613-6 | 7.20 | 8.78 | |
| Vite a brugola M5X20 | ||||
| 021 | 266464-0 | 1.00 | 1.22 | |
| Cappuccio antipolvere | ||||
| 022 | 141611-3 | 16.50 | 20.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 023 | 141608-2 | |||
| Vite a brugola con flangia M5x12 | ||||
| 024 | 922212-4 | 1.00 | 1.22 | |
| Molla di compressione 8 | ||||
| 025 | 234255-7 | 1.20 | 1.46 | |
| Tappo di Gomma | ||||
| 026 | 424138-1 | 3.60 | 4.39 | |
| CILINDRO | ||||
| 027 | 318902-9 | 118.80 | 144.94 | |
| Guarnizione | ||||
| 028 | 324973-6 | 10.80 | 13.18 | |
| Bullone esagonale 4x16 | ||||
| 029 | 922127-5 | 1.00 | 1.22 | |
| Camera superiore | ||||
| 030 | 318322-7 | 6.00 | 7.32 | |
| Rondella | ||||
| 031 | 424139-9 | 3.60 | 4.39 | |
| Camera | ||||
| 032 | 318320-1 | 11.00 | 13.42 | |
| Perno di serraggio | ||||
| 033 | 951078-5 | 1.00 | 1.22 | |
| Anello di blocco R-58 | ||||
| 034 | 962254-6 | 3.60 | 4.39 | |
| Anello del pistone | ||||
| 035 | 324972-8 | 8.40 | 10.25 | |
| Spinotto di colpo | ||||
| 036 | 141606-6 | 125.40 | 152.99 | |
| CUSCINO DI URTO | ||||
| 037 | 424137-3 | 3.60 | 4.39 | |
| Vite 4X10 1050Dw * | ||||
| 038 | 265069-3 | 1.00 | 1.22 | |
| Piastra di Blocco | ||||
| 039 | 345985-6 | 3.60 | 4.39 | |
| Vite di regolazione M3x4 | ||||
| 040 | 913904-6 | 2.40 | 2.93 | |
| Ventola 60 | ||||
| 041 | 241674-0 | 10.80 | 13.18 | |
| O-ring 60 | ||||
| 042 | 213679-0 | 13.20 | 16.10 | |
| Testa del cilindro | ||||
| 043 | 318321-9 | 45.10 | 55.02 | |
| Anello O 10 | ||||
| 044 | 213070-2 | 1.00 | 1.22 | |
| Candela di accensione | ||||
| 045 | 162269-5 | 11.00 | 13.42 | |
| Molla di pressione 12-18 | ||||
| 046 | 233969-5 | 1.00 | 1.22 | |
| Custodia del motore | ||||
| 047 | 454002-2 | 2.40 | 2.93 | |
| Rondella in epossidico | ||||
| 048 | 261141-9 | 1.00 | 1.22 | |
| Pallina di acciaio 3 | ||||
| 049 | 216019-1 | 1.00 | 1.22 | |
| Motore a corrente continua | ||||
| 050 | 629860-7 | 124.30 | 151.65 | |
| Vite 4x8 | ||||
| 051 | 652014-1 | 1.00 | 1.22 | |
| Molla di pressione 12-18 | ||||
| 052 | 233969-5 | 1.00 | 1.22 | |
| Anello 10 | ||||
| 053 | 253024-7 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 054 | 962103-7 | |||
| Coperchio superiore | ||||
| 055 | 450730-7 | 8.40 | 10.25 | |
| Bus 5 | ||||
| 056 | 257672-4 | 1.20 | 1.46 | |
| Rondella 5mm DSP601 A | ||||
| 057 | 253414-4 | 1.00 | 1.22 | |
| Vite a testa esagonale sc DIN933 M5x12 8.8 A3F | ||||
| 058 | 922242-5 | 1.00 | 1.22 | |
| Coperchio del Filtro | ||||
| 059 | 450733-1 | 3.60 | 4.39 | |
| Filtro | ||||
| 060 | 162270-0 | 8.40 | 10.25 | |
| Pulsante di rilascio | ||||
| 061 | 454202-4 | 6.00 | 7.32 | |
| Adattatore CMS-OF | ||||
| 062 | 454003-0 | 1.20 | 1.46 | |
| Boccola in gomma 9 | ||||
| 063 | 422044-4 | 1.00 | 1.22 | |
| Perno del Colletto 4 | ||||
| 064 | 324976-0 | 2.40 | 2.93 | |
| Set di maniglie | ||||
| 065 | 187560-0 | 80.30 | 97.97 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 065A | 898794-7 | |||
| Vite a tappo 5X25 | ||||
| 066 | 266041-8 | 1.00 | 1.22 | |
| Vite esagonale incassata 5x10 | ||||
| 067 | 265907-9 | 1.00 | 1.22 | |
| Rondella di bloccaggio 5 | ||||
| 068 | 941102-2 | 1.00 | 1.22 | |
| Vite a esagono incassato M6x20mm | ||||
| 069 | 266780-0 | 4.80 | 5.86 | |
| Set portabatterie per Gn900 | ||||
| 070 | 188598-8 | 6.00 | 7.32 | |
| Unità di connessione | ||||
| 071 | 643817-4 | 2.40 | 2.93 | |
| Anello di gomma (1) | ||||
| 072 | 424152-7 | 1.20 | 1.46 | |
| Set portabatterie per Gn900 | ||||
| 073 | 188598-8 | 6.00 | 7.32 | |
| Piastra di montaggio | ||||
| 074 | 345749-8 | 1.00 | 1.22 | |
| Gancio da trasporto | ||||
| 075 | 324953-2 | 3.00 | 3.66 | |
| portante per gancio di trasporto | ||||
| 076 | 318338-2 | 7.20 | 8.78 | |
| Dado M6 4-lati | ||||
| 077 | 252185-0 | 2.40 | 2.93 | |
| Copertura del filo | ||||
| 078 | 450740-4 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 079 | 234113-7 | |||
| Unità di commutazione | ||||
| 080 | 638642-6 | 11.00 | 13.42 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 081 | 450736-5 | 3.60 | 4.39 | |
| PANELLO D'INTERRUPTORE | ||||
| 082 | 141610-5 | 11.00 | 13.42 | |
| Spina di Blocco della Camera | ||||
| 083 | 324974-4 | 3.60 | 4.39 | |
| Vite di rubinetto 4x18 | ||||
| 084 | 265A48-7 | 1.00 | 1.22 | |
| Filtro di linea | ||||
| 085 | 688131-1 | 1.00 | 1.22 | |
| Circuito di luce | ||||
| 086 | 620160-8 | 14.30 | 17.45 | |
| Unità di accensione | ||||
| 087 | 620159-3 | 118.80 | 144.94 | |
| Set di maniglie | ||||
| 088 | 187560-0 | 80.30 | 97.97 | |
| Rondella di bloccaggio 5 | ||||
| 089 | 941102-2 | 1.00 | 1.22 | |
| Vite esagonale incassata 5x10 | ||||
| 090 | 265907-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 091 | 814A21-0 | |||
| Unità di commutazione | ||||
| 092 | 638642-6 | 11.00 | 13.42 | |
| Magazzino 40n assy | ||||
| 093 | 126252-6 | 169.40 | 206.67 | |
| Penna 4 | ||||
| 094 | 268280-6 | 3.60 | 4.39 | |
| Penna 5 | ||||
| 095 | 268225-4 | 1.00 | 1.22 | |
| Supporto della Piastra di Pressione | ||||
| 096 | 453808-5 | 8.40 | 10.25 | |
| Molla di ritorno | ||||
| 097 | 141609-0 | 16.50 | 20.13 | |
| Piastra di pressione ISC 240 completa | ||||
| 098 | 310520-9 | 11.00 | 13.42 | |
| Rondella in uretano 3 | ||||
| 099 | 262120-0 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 100 | 310521-7 | |||
| Molla di compressione 5 | ||||
| 101 | 233037-4 | 1.00 | 1.22 | |
| Dado 4-k M5 | ||||
| 102 | 264050-1 | 1.00 | 1.22 | |
| Vite con chiave esagonale M5x8 | ||||
| 103 | 265480-9 | 1.00 | 1.22 | |
| MAGAZZINO SA | ||||
| 104 | 331998-3 | 72.60 | 88.57 | |
| Cappuccio del magazzino | ||||
| 105 | 453809-3 | 40.70 | 49.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 106 | 922217-4 | |||
| Knockout di unghie | ||||
| 107 | 346615-2 | 2.40 | 2.93 | |
| Anello O 4 | ||||
| 108 | 213009-5 | 1.00 | 1.22 | |
| Spinotto elastico 3-12 | ||||
| 109 | 951057-3 | 1.00 | 1.22 | |
| Molla a Compressione 6 | ||||
| 110 | 234012-3 | 2.40 | 2.93 | |
| Rondella 6x12mm | ||||
| 111 | 941151-9 | 1.00 | 1.22 | |
| Rondella elastica 6 A | ||||
| 112 | 253903-9 | 1.00 | 1.22 | |
| Bullone ad ali M6x29mm | ||||
| 113 | 265796-2 | 1.20 | 1.46 | |
