Qui troverai tutte le parti e i disegni disponibili di “Makita GF600”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

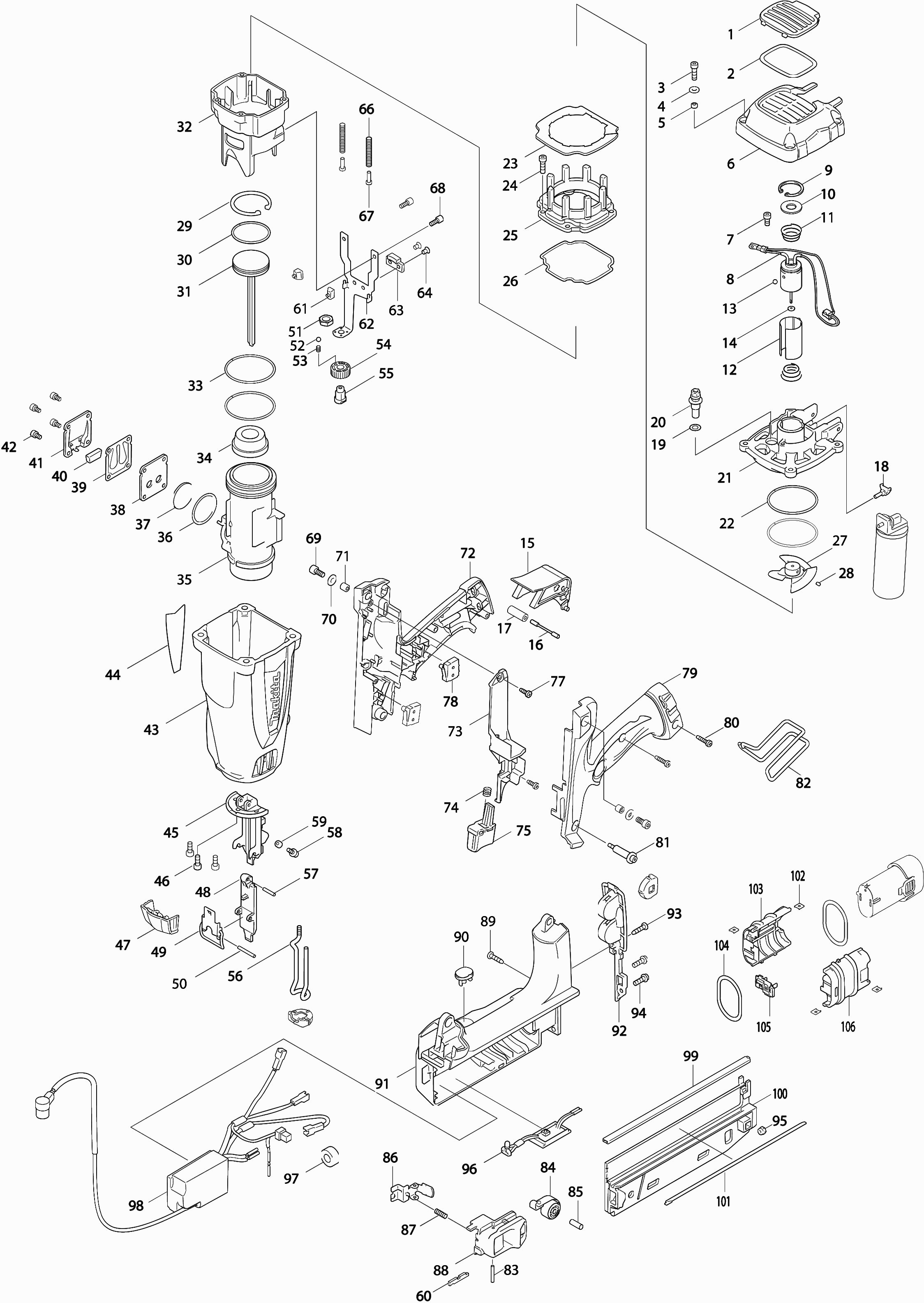

Disegni tecnici di Makita GF600
Elenco parti di Makita GF600
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Coperchio del Filtro | ||||
| 001 | 452900-4 | 3.96 | 4.83 | |
| Filtro | ||||
| 002 | 162327-7 | 4.67 | 5.70 | |
| Bullone esagonale 4x16 | ||||
| 003 | 922127-5 | 0.83 | 1.01 | |
| Rondella 4 | ||||
| 004 | 941051-3 | 0.83 | 1.01 | |
| Manicotto 4 | ||||
| 005 | 257754-2 | 0.83 | 1.01 | |
| Coperchio superiore | ||||
| 006 | 452899-3 | 8.21 | 10.02 | |
| Bullone esagonale 4x12 | ||||
| 007 | 266273-7 | 0.83 | 1.01 | |
| Motore a corrente continua | ||||
| 008 | 629925-5 | 124.07 | 151.37 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 962103-7 | |||
| Anello 10 | ||||
| 010 | 253024-7 | 0.83 | 1.01 | |
| Molla di pressione 12-18 | ||||
| 011 | 233969-5 | 0.83 | 1.01 | |
| Custodia del motore | ||||
| 012 | 454002-2 | 2.02 | 2.46 | |
| Pallina di acciaio 3 | ||||
| 013 | 216019-1 | 0.83 | 1.01 | |
| Rondella in epossidico | ||||
| 014 | 261141-9 | 0.83 | 1.01 | |
| Pulsante di rilascio | ||||
| 015 | 452904-6 | 4.45 | 5.43 | |
| Perno del Colletto 4 | ||||
| 016 | 324976-0 | 1.39 | 1.70 | |
| Boccola in gomma 9 | ||||
| 017 | 422044-4 | 0.83 | 1.01 | |
| Adattatore CMS-OF | ||||
| 018 | 454003-0 | 1.18 | 1.44 | |
| Anello O 7 | ||||
| 019 | 213026-5 | 0.83 | 1.01 | |
| Candela di accensione | ||||
| 020 | 162326-9 | 13.82 | 16.86 | |
| Testa del cilindro | ||||
| 021 | 318761-1 | 20.15 | 24.58 | |
| Anello O-Ring 54 | ||||
| 022 | 326081-9 | 9.24 | 11.27 | |
| Piastra di guarnizione | ||||
| 023 | 423421-3 | 2.71 | 3.31 | |
| Bullone esagonale 4x16 | ||||
| 024 | 922127-5 | 0.83 | 1.01 | |
| Camera superiore | ||||
| 025 | 318760-3 | 8.21 | 10.02 | |
| Rondella | ||||
| 026 | 424441-0 | 2.10 | 2.56 | |
| Ventola 52mm | ||||
| 027 | 240129-2 | 12.80 | 15.62 | |
| Vite di regolazione M3x4 | ||||
| 028 | 913904-6 | 1.50 | 1.83 | |
| Anello di bloccaggio | ||||
| 029 | 257998-4 | 0.83 | 1.01 | |
| Anello del pistone 39mm | ||||
| 030 | 326080-1 | 8.21 | 10.02 | |
| Spinotto di colpo | ||||
| 031 | 141006-0 | 32.15 | 39.22 | |
| Camera | ||||
| 032 | 318759-8 | 12.80 | 15.62 | |
| Anello O-Ring 54 | ||||
| 033 | 326081-9 | 9.24 | 11.27 | |
| CUSCINO DI URTO | ||||
| 034 | 424440-2 | 11.34 | 13.83 | |
| CILINDRO | ||||
| 035 | 318758-0 | 36.08 | 44.02 | |
| Anello O 32 | ||||
| 036 | 213492-6 | 1.67 | 2.04 | |
| Filtro di scarico | ||||
| 037 | 352014-8 | 3.72 | 4.54 | |
| Piastra di scarico | ||||
| 038 | 346481-7 | 2.38 | 2.90 | |
| Valvola di scarico | ||||
| 039 | 346480-9 | 3.54 | 4.32 | |
| Anello di smorzamento | ||||
| 040 | 352015-6 | 3.54 | 4.32 | |
| Cappuccio di scarico | ||||
| 041 | 346482-5 | 2.38 | 2.90 | |
| Bullone Allen 4x8 | ||||
| 042 | 922106-3 | 0.83 | 1.01 | |
| Custodia del motore | ||||
| 043 | 141209-6 | 27.80 | 33.92 | |
| Etichetta "Sicurezza" | ||||
| 043A | 893032-2 | 2.71 | 3.31 | |
| TARGHETTA | ||||
| 044 | 896549-4 | 2.71 | 3.31 | |
| Guida per perno di battuta | ||||
| 045 | 310487-1 | 72.58 | 88.55 | |
| Bullone Allen M4x12mm | ||||
| 046 | 266797-3 | 1.30 | 1.59 | |
| Cappuccio di copertura STM 1800 | ||||
| 047 | 452902-0 | 3.54 | 4.32 | |
| Porta TURBO II ET-BG | ||||
| 048 | 310488-9 | 26.55 | 32.39 | |
| Blocco | ||||
| 049 | 163526-4 | 3.13 | 3.82 | |
| Spina di espansione 3-24 | ||||
| 050 | 951072-7 | 0.83 | 1.01 | |
| Dado esagonale M8 | ||||
| 051 | 931403-6 | 0.83 | 1.01 | |
| Pallina di acciaio 3 | ||||
| 052 | 216019-1 | 0.83 | 1.01 | |
| Molla di pressione 2 | ||||
| 053 | 233491-2 | 0.83 | 1.01 | |
| REGOLATORE | ||||
| 054 | 452909-6 | 2.36 | 2.88 | |
| Asse, regolatore | ||||
| 055 | 326076-2 | 3.12 | 3.81 | |
| Punto di contatto | ||||
| 056 | 326079-6 | 14.48 | 17.67 | |
| Penna 3 | ||||
| 057 | 256104-8 | 0.83 | 1.01 | |
| Bullone esagonale 4x12 | ||||
| 058 | 266273-7 | 0.83 | 1.01 | |
| Manicotto 4 | ||||
| 059 | 257754-2 | 0.83 | 1.01 | |
| Leva di blocco | ||||
| 060 | 346486-7 | 1.00 | 1.22 | |
| Tappo di Gomma | ||||
| 061 | 424442-8 | 1.18 | 1.44 | |
| BRACCIO | ||||
| 062 | 346483-3 | 8.23 | 10.04 | |
| Cappuccio del braccio | ||||
| 063 | 310507-1 | 5.71 | 6.97 | |
| Bullone esagonale M4x6mm | ||||
| 064 | 266563-8 | 0.83 | 1.01 | |
| Molla di compressione 5 | ||||
| 066 | 234219-1 | 0.83 | 1.01 | |
| Boccola a molla | ||||
| 067 | 452905-4 | 1.67 | 2.04 | |
| Bullone Allen M4x10 | ||||
| 068 | 922112-8 | 0.83 | 1.01 | |
| Vite a brugola con flangia M5x12 | ||||
| 069 | 922212-4 | 0.83 | 1.01 | |
| Rondella di bloccaggio 5 | ||||
| 070 | 941102-2 | 0.83 | 1.01 | |
| Bus 5 | ||||
| 071 | 257539-6 | 1.02 | 1.24 | |
| Set di maniglie | ||||
| 072 | 187435-3 | 37.66 | 45.95 | |
| Protettore di filo | ||||
| 073 | 452907-0 | 4.45 | 5.43 | |
| Molla a Compressione 6 | ||||
| 074 | 231307-5 | 0.83 | 1.01 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 075 | 452903-8 | 3.54 | 4.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 077 | 266020-6 | |||
| Unità di commutazione | ||||
| 078 | 638642-6 | 11.82 | 14.42 | |
| Set di maniglie | ||||
| 079 | 187435-3 | 37.66 | 45.95 | |
| Vite di rubinetto 4x18 | ||||
| 080 | 265A48-7 | 0.83 | 1.01 | |
| Vite a colletto M4 | ||||
| 081 | 266694-3 | 3.96 | 4.83 | |
| Gancio da trasporto | ||||
| 082 | 326077-0 | 4.00 | 4.88 | |
| Penna 3 | ||||
| 083 | 256221-4 | 0.83 | 1.01 | |
| Molla di ritorno | ||||
| 084 | 141005-2 | 11.82 | 14.42 | |
| Penna 5 | ||||
| 085 | 268225-4 | 0.83 | 1.01 | |
| Piastra di pressione ISC 240 completa | ||||
| 086 | 346485-9 | 6.41 | 7.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 087 | 233285-5 | |||
| Maniglia della piastra di pressione | ||||
| 088 | 452901-2 | 5.06 | 6.17 | |
| Vite di rubinetto 4x18 | ||||
| 089 | 265A48-7 | 0.83 | 1.01 | |
| PANELLO D'INTERRUPTORE | ||||
| 090 | 141004-4 | 12.22 | 14.91 | |
| Coperchio per magazzino | ||||
| 091 | 141003-6 | 22.92 | 27.96 | |
| Etichetta "Sicurezza" | ||||
| 091A | 893826-5 | 6.38 | 7.78 | |
| Cappuccio del magazzino | ||||
| 092 | 452898-5 | 3.96 | 4.83 | |
| Vite di rubinetto 4x18 | ||||
| 093 | 265A48-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 094 | 915121-4 | |||
| Dado di bloccaggio M4x7mm | ||||
| 095 | 252126-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 096 | 620095-3 | |||
| Filtro di linea | ||||
| 097 | 688131-1 | 0.83 | 1.01 | |
| Unità di accensione | ||||
| 098 | 620094-5 | 124.07 | 151.37 | |
| Guida per chiodo | ||||
| 099 | 346484-1 | 15.60 | 19.03 | |
| MAGAZZINO SA | ||||
| 100 | 452897-7 | 12.80 | 15.62 | |
| Porta-chiodo | ||||
| 101 | 346487-5 | 1.67 | 2.04 | |
| Piastra di montaggio | ||||
| 102 | 345749-8 | 0.83 | 1.01 | |
| Set portabatterie per Gn900 | ||||
| 103 | 188598-8 | 5.06 | 6.17 | |
| Anello di gomma (1) | ||||
| 104 | 424152-7 | 0.83 | 1.01 | |
| Unità di connessione | ||||
| 105 | 643817-4 | 1.24 | 1.51 | |
| Set portabatterie per Gn900 | ||||
| 106 | 188598-8 | 5.06 | 6.17 | |
