Qui troverai tutte le parti e i disegni disponibili di “Makita GB801”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

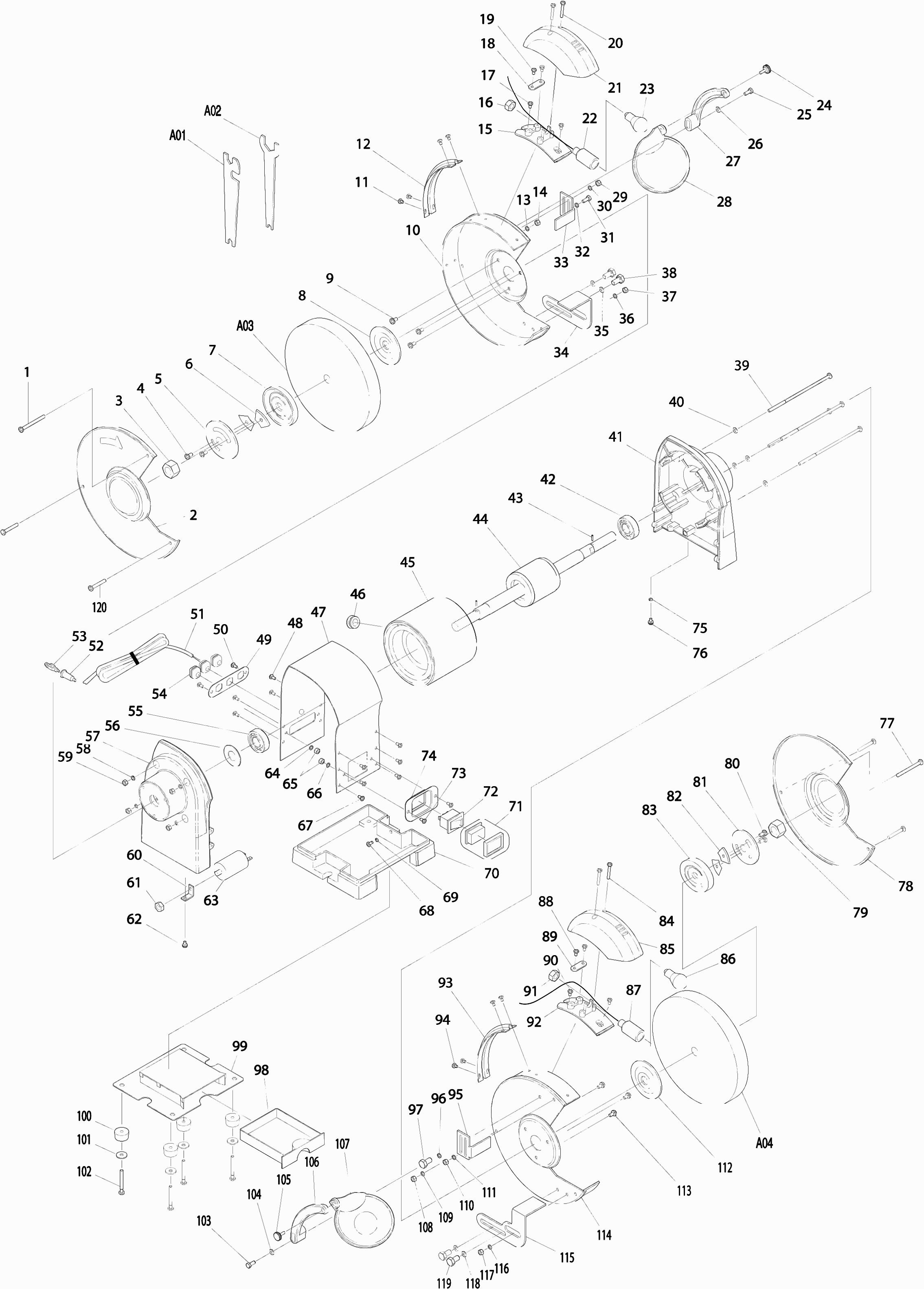

Disegni tecnici di Makita GB801
Elenco parti di Makita GB801
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite 5x55 | ||||
| 001 | 911276-3 | 1.00 | 1.22 | |
| Coperchio di copertura L GB801 CE A | ||||
| 002 | AL00000219 | 23.10 | 28.18 | |
| Dado di bloccaggio M16xli | ||||
| 003 | AL00000058 | 1.00 | 1.22 | |
| Vite M5X5 | ||||
| 004 | AL00000059 | 1.00 | 1.22 | |
| Piastra di equilibrio GB801 | ||||
| 005 | AL00000060 | 0.98 | 1.20 | |
| Peso di equilibrio GB801 | ||||
| 006 | AL00000061 | 0.83 | 1.01 | |
| FLANGIA ESTERNA 85 GB801 | ||||
| 007 | AL00000265 | 4.82 | 5.88 | |
| Flangia esterna GB801 | ||||
| 007 | AL00000062 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 008 | AL00000264 | |||
| Vite 5x12 | ||||
| 009 | 911211-1 | 1.00 | 1.22 | |
| Vite M5X12Mm | ||||
| 009 | AL00000111 | 1.00 | 1.22 | |
| Cappuccio di protezione L GB801 A | ||||
| 010 | AL00000220 | 30.80 | 37.58 | |
| Carter di protezione L GB801 | ||||
| 010 | AL00000257 | 15.02 | 18.32 | |
| Vite 4x8 | ||||
| 011 | 911107-6 | 2.40 | 2.93 | |
| Vite M4x6 | ||||
| 011 | AL00000114 | 1.00 | 1.22 | |
| Guida del cavo | ||||
| 012 | AL00000065 | 1.00 | 1.22 | |
| Rondella a molla 5MM DLS211 | ||||
| 013 | 253427-5 | 1.00 | 1.22 | |
| Dado Esagonale M5 | ||||
| 014 | 931202-6 | 1.00 | 1.22 | |
| Base della lampada GB801 A | ||||
| 015 | AL00000194 | 2.40 | 2.93 | |
| Dado di bloccaggio del portalampe | ||||
| 016 | AL00000009 | 1.00 | 1.22 | |
| Vite M4x8 | ||||
| 017 | AL00000103 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 017 | 911113-1 | 1.00 | 1.22 | |
| Rilievo di tensione | ||||
| 018 | AL00000010 | 1.00 | 1.22 | |
| Vite M4x10 | ||||
| 019 | AL00000104 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 019 | 911116-5 | 1.00 | 1.22 | |
| Vite 4x30 | ||||
| 020 | 911156-3 | 1.00 | 1.22 | |
| Vite M4x30 | ||||
| 020 | AL00000105 | 1.00 | 1.22 | |
| Corpo lampada completo | ||||
| 021 | AL00000011 | 2.40 | 2.93 | |
| Lampada completa | ||||
| 022 | AL00000138 | 6.00 | 7.32 | |
| Lampada completa | ||||
| 022 | AL00000012 | 4.80 | 5.86 | |
| Lampada completa | ||||
| 022-1 | AL00000138 | 6.00 | 7.32 | |
| Lampadina 10w/12v | ||||
| 023 | AL00000013 | 3.60 | 4.39 | |
| Pulsante di chiusura protezione occhi | ||||
| 024 | AL00000014 | 1.00 | 1.22 | |
| Bullone esagonale M6x30 | ||||
| 025 | AL00000119 | 1.00 | 1.22 | |
| Rondella 6x12mm | ||||
| 026 | 941151-9 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 026 | AL00000127 | 1.00 | 1.22 | |
| Supporto di protezione occhi sinistra | ||||
| 027 | AL00000015 | 2.40 | 2.93 | |
| Cappuccio di protezione occhi completo | ||||
| 028 | AL00000016 | 3.60 | 4.39 | |
| Dado Esagonale M5 | ||||
| 029 | 931202-6 | 1.00 | 1.22 | |
| Rondella a molla 5MM DLS211 | ||||
| 030 | 253427-5 | 1.00 | 1.22 | |
| Vite M5X12 A | ||||
| 031 | 921212-1 | 2.40 | 2.93 | |
| Bullone esagonale M5x10 mm | ||||
| 031 | AL00000252 | 0.83 | 1.01 | |
| Rondella a molla 5MM DLS211 | ||||
| 032 | 253427-5 | 1.00 | 1.22 | |
| Raccoglitore di scintille "li" | ||||
| 033 | AL00000066 | 2.40 | 2.93 | |
| Fermata "li" | ||||
| 034 | AL00000067 | 3.60 | 4.39 | |
| Rondella 8 | ||||
| 035 | 941202-8 | 1.00 | 1.22 | |
| Rondella a molla 5MM DLS211 | ||||
| 036 | 253427-5 | 1.00 | 1.22 | |
| Dado Esagonale M5 | ||||
| 037 | 931202-6 | 1.00 | 1.22 | |
| Bullone esagonale M8X12 A | ||||
| 038 | 921411-5 | 1.20 | 1.46 | |
| Vite M5x142mm | ||||
| 039 | AL00000068 | 1.00 | 1.22 | |
| Rondella di bloccaggio 5 | ||||
| 040 | AL00000126 | 1.00 | 1.22 | |
| Rondella 5mm DSP601 A | ||||
| 040 | 253414-4 | 1.00 | 1.22 | |
| Cuscinetto "re" | ||||
| 041 | AL00000069 | 19.80 | 24.16 | |
| Cuscinetto a sfere 6204 | ||||
| 042 | 211306-3 | 10.80 | 13.18 | |
| Cuscinetto a sfere 180204 | ||||
| 042 | AL00000101 | 9.60 | 11.71 | |
| Spinotto elastico 3-8 | ||||
| 043 | 951051-5 | 1.00 | 1.22 | |
| Spina cilindrica 3x8 | ||||
| 043 | AL00000135 | 1.00 | 1.22 | |
| Indotto | ||||
| 044 | AL00000191 | 26.40 | 32.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044-1 | AL00000237 | |||
| Statore GB801 * | ||||
| 045 | AL00000236 | 67.10 | 81.86 | |
| Statore GB801 * | ||||
| 045-1 | AL00000236 | 67.10 | 81.86 | |
| Manicotto del cavo | ||||
| 046 | AL00000022 | 1.00 | 1.22 | |
| Cappuccio del Motore | ||||
| 047 | AL00000184 | 9.60 | 11.71 | |
| Coperchio della carcassa motore GB801 | ||||
| 047 | AL00000260 | 7.98 | 9.74 | |
| Vite M4x8mm | ||||
| 048 | AL00000108 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 048 | 911113-1 | 1.00 | 1.22 | |
| Piastra di serraggio cavo | ||||
| 049 | AL00000192 | 8.40 | 10.25 | |
| Vite 4X10 | ||||
| 050 | 911113-1 | 1.00 | 1.22 | |
| Cavo di alimentazione 3x1,0 H07 RN-F EU | ||||
| 051 | AL00000171 | 11.00 | 13.42 | |
| MORSETTO DEL CAVO | ||||
| 054 | AL00000026 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6204 | ||||
| 055 | 211306-3 | 10.80 | 13.18 | |
| Cuscinetto a sfere 180204 | ||||
| 055 | AL00000101 | 9.60 | 11.71 | |
| Anello elastico D47 | ||||
| 056 | AL00000073 | 1.00 | 1.22 | |
| Cuscinetto "li" | ||||
| 057 | AL00000074 | 19.80 | 24.16 | |
| Rondella a molla 5MM DLS211 | ||||
| 058 | 253427-5 | 1.00 | 1.22 | |
| Dado Esagonale M5 | ||||
| 059 | 931202-6 | 1.00 | 1.22 | |
| Porta condensatore | ||||
| 060 | AL00000029 | 1.00 | 1.22 | |
| Mandrino M8 | ||||
| 061 | AL00000122 | 1.00 | 1.22 | |
| DADO M8 | ||||
| 061 | 931402-8 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 062 | 911113-1 | 1.00 | 1.22 | |
| VITE 4X7 | ||||
| 062 | AL00000295 | 1.00 | 1.22 | |
| Cond. antiparassita 10uf/450v | ||||
| 063 | AL00000099 | 14.30 | 17.45 | |
| Condensatore 10 µF/450 V GB801 | ||||
| 063 | AL00000250 | 6.08 | 7.42 | |
| Rondella M4 | ||||
| 064 | 942051-6 | 1.00 | 1.22 | |
| Dado esagonale M4 | ||||
| 065 | 931102-0 | 1.00 | 1.22 | |
| Dado esagonale M4 | ||||
| 065 | AL00000120 | 1.00 | 1.22 | |
| Rondella M4 | ||||
| 066 | 942051-6 | 1.00 | 1.22 | |
| Rondella M4 | ||||
| 066 | AL00000131 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 067 | 911113-1 | 1.00 | 1.22 | |
| Vite M4x8mm | ||||
| 067 | AL00000108 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 068 | 911113-1 | 1.00 | 1.22 | |
| VITE 4X7 | ||||
| 068 | AL00000295 | 1.00 | 1.22 | |
| Rondella dentata 4mm PF1110 | ||||
| 069 | 609024600 | 1.00 | 1.22 | |
| Tampone per piedi | ||||
| 070 | AL00000076 | 16.50 | 20.13 | |
| Interruttore con coperchio GB602 A | ||||
| 071 | AL00000168 | 4.80 | 5.86 | |
| Interruttore con coperchio GB602 A | ||||
| 072 | AL00000168 | 4.80 | 5.86 | |
| Interruttore con coperchio GB602 A | ||||
| 072-1 | AL00000168 | 4.80 | 5.86 | |
| Vite M4x8 | ||||
| 073 | AL00000103 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 073 | 911113-1 | 1.00 | 1.22 | |
| Quadro di comando | ||||
| 074 | AL00000031 | 1.20 | 1.46 | |
| Rondella dentata 4mm PF1110 | ||||
| 075 | 609024600 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 076 | 911113-1 | 1.00 | 1.22 | |
| VITE 4X7 | ||||
| 076 | AL00000295 | 1.00 | 1.22 | |
| Cappuccio di copertura R GB801 CE A | ||||
| 078 | AL00000224 | 23.10 | 28.18 | |
| Dado di bloccaggio M16xre | ||||
| 079 | AL00000078 | 1.00 | 1.22 | |
| Vite M5X5 | ||||
| 080 | AL00000059 | 1.00 | 1.22 | |
| Piastra di equilibrio GB801 | ||||
| 081 | AL00000060 | 0.98 | 1.20 | |
| Peso di equilibrio GB801 | ||||
| 082 | AL00000061 | 0.83 | 1.01 | |
| FLANGIA ESTERNA 85 GB801 | ||||
| 083 | AL00000265 | 4.82 | 5.88 | |
| Flangia esterna GB801 | ||||
| 083 | AL00000062 | 2.40 | 2.93 | |
| Vite 4x30 | ||||
| 084 | 911156-3 | 1.00 | 1.22 | |
| Vite M4x30 | ||||
| 084 | AL00000105 | 1.00 | 1.22 | |
| Corpo lampada completo | ||||
| 085 | AL00000011 | 2.40 | 2.93 | |
| Lampadina 10w/12v | ||||
| 086 | AL00000013 | 3.60 | 4.39 | |
| Lampada completa | ||||
| 087 | AL00000138 | 6.00 | 7.32 | |
| Lampada completa | ||||
| 087 | AL00000012 | 4.80 | 5.86 | |
| Lampada completa | ||||
| 087-1 | AL00000138 | 6.00 | 7.32 | |
| Vite M4x10 | ||||
| 088 | AL00000104 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 088 | 911116-5 | 1.00 | 1.22 | |
| Rilievo di tensione | ||||
| 089 | AL00000010 | 1.00 | 1.22 | |
| Vite M4x8 | ||||
| 090 | AL00000103 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 090 | 911113-1 | 1.00 | 1.22 | |
| Dado di bloccaggio del portalampe | ||||
| 091 | AL00000009 | 1.00 | 1.22 | |
| Base della lampada GB801 A | ||||
| 092 | AL00000194 | 2.40 | 2.93 | |
| Guida del cavo | ||||
| 093 | AL00000065 | 1.00 | 1.22 | |
| Vite 4x8 | ||||
| 094 | 911107-6 | 2.40 | 2.93 | |
| Vite M4x6 | ||||
| 094 | AL00000114 | 1.00 | 1.22 | |
| Raccoglitore di scintille "li" | ||||
| 095 | AL00000079 | 2.40 | 2.93 | |
| Rondella a molla 5MM DLS211 | ||||
| 096 | 253427-5 | 1.00 | 1.22 | |
| Vite M5X12 A | ||||
| 097 | 921212-1 | 2.40 | 2.93 | |
| Bullone esagonale M5x10 mm | ||||
| 097 | AL00000252 | 0.83 | 1.01 | |
| Cassetto | ||||
| 098 | AL00000080 | 2.40 | 2.93 | |
| SCUDO TERMICO | ||||
| 099 | AL00000081 | 2.40 | 2.93 | |
| Piedino in gomma | ||||
| 100 | AL00000083 | 2.40 | 2.93 | |
| Rondella di carrozzeria 5mm | ||||
| 101 | AL00000130 | 1.00 | 1.22 | |
| Rondella 5mm DSP601 A | ||||
| 101 | 253414-4 | 1.00 | 1.22 | |
| Vite 5x40 | ||||
| 102 | 911263-2 | 1.00 | 1.22 | |
| Vite M5x45mm | ||||
| 102 | AL00000112 | 1.00 | 1.22 | |
| Bullone esagonale M6x30 | ||||
| 103 | AL00000119 | 1.00 | 1.22 | |
| Rondella 6x12mm | ||||
| 104 | 941151-9 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 104 | AL00000127 | 1.00 | 1.22 | |
| Pulsante di chiusura protezione occhi | ||||
| 105 | AL00000014 | 1.00 | 1.22 | |
| Supporto di protezione occhi destro | ||||
| 106 | AL00000038 | 2.40 | 2.93 | |
| Lente d'ingrandimento completa | ||||
| 107 | AL00000037 | 3.60 | 4.39 | |
| Dado Esagonale M5 | ||||
| 108 | 931202-6 | 1.00 | 1.22 | |
| Rondella a molla 5MM DLS211 | ||||
| 109 | 253427-5 | 1.00 | 1.22 | |
| Dado Esagonale M5 | ||||
| 110 | 931202-6 | 1.00 | 1.22 | |
| Rondella a molla 5MM DLS211 | ||||
| 111 | 253427-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 112 | AL00000264 | |||
| Vite 5x12 | ||||
| 113 | 911211-1 | 1.00 | 1.22 | |
| Vite M5X12Mm | ||||
| 113 | AL00000111 | 1.00 | 1.22 | |
| Cappuccio di protezione R GB801 CE A | ||||
| 114 | AL00000223 | 30.80 | 37.58 | |
| Cappuccio di copertura R GB801 | ||||
| 114 | AL00000258 | 17.60 | 21.47 | |
| Arresto "re" | ||||
| 115 | AL00000085 | 3.60 | 4.39 | |
| Rondella a molla 5MM DLS211 | ||||
| 116 | 253427-5 | 1.00 | 1.22 | |
| Dado Esagonale M5 | ||||
| 117 | 931202-6 | 1.00 | 1.22 | |
| Rondella 8 | ||||
| 118 | 941202-8 | 1.00 | 1.22 | |
| Bullone esagonale M8X12 A | ||||
| 119 | 921411-5 | 1.20 | 1.46 | |
| Vite M5X50 A | ||||
| 120 | 911274-7 | 1.00 | 1.22 | |
| Rondella elastica M6 | ||||
| 122 | AL00000133 | 1.00 | 1.22 | |
| Rondella elastica M6 | ||||
| 129 | AL00000133 | 1.00 | 1.22 | |
| Dado M6 GB801 | ||||
| 133 | AL00000204 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 134 | AL00000127 | 1.00 | 1.22 | |
| Vite a pomello M8x9 | ||||
| 136 | AL00000253 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 141 | AL00000251 | |||
| Rilievo di tensione | ||||
| 142 | AL00000010 | 1.00 | 1.22 | |
| Fermacavo GB801 | ||||
| 143 | AL00000254 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 146 | AL00000127 | 1.00 | 1.22 | |
| Dado M6 GB801 | ||||
| 147 | AL00000204 | 1.00 | 1.22 | |
| Vite a pomello M8x9 | ||||
| 149 | AL00000253 | 1.00 | 1.22 | |
