Qui troverai tutte le parti e i disegni disponibili di “Makita GA9081”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

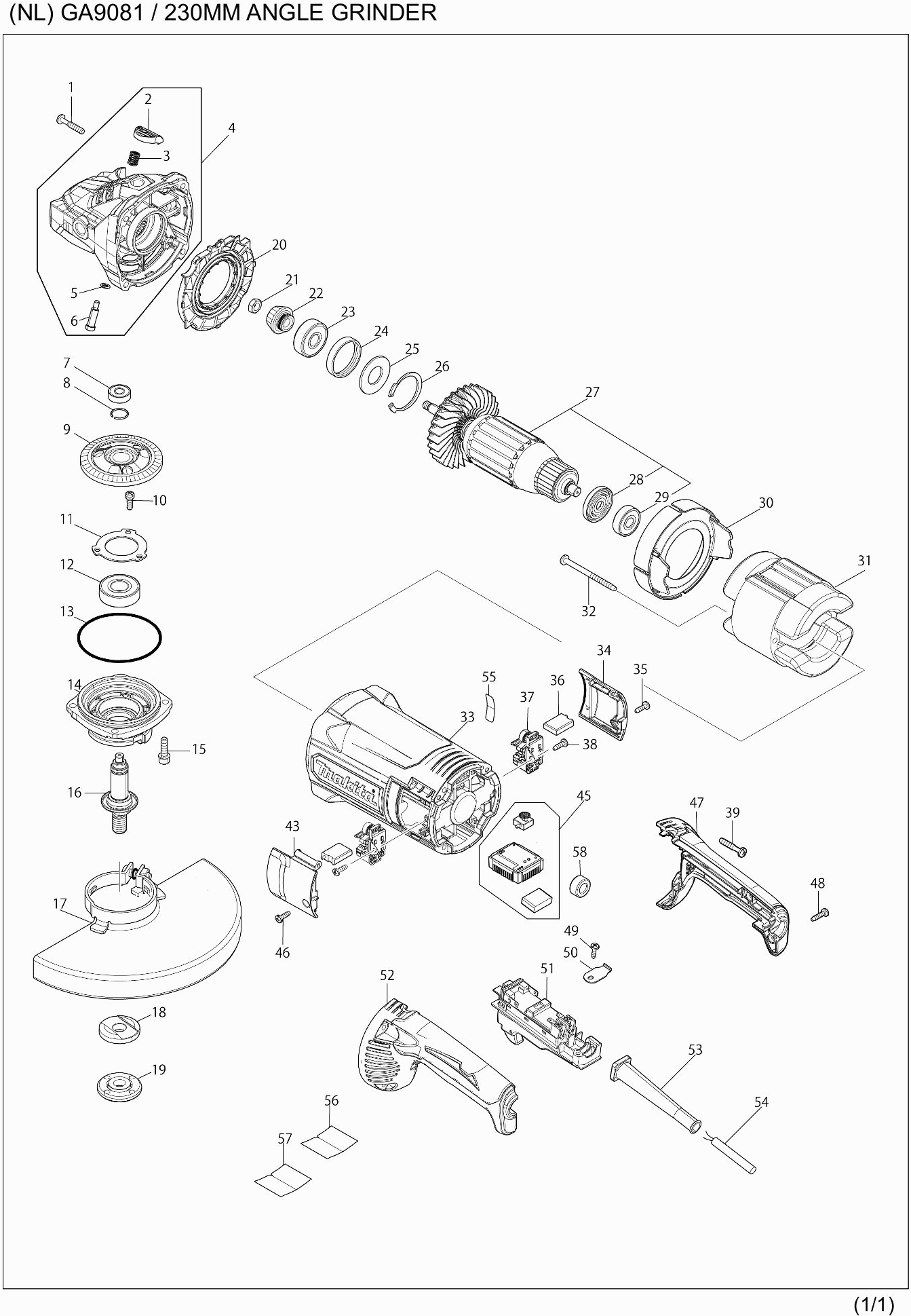

Disegni tecnici di Makita GA9081
Elenco parti di Makita GA9081
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite a svasatura 5x30mm | ||||
| 001 | 251489-7 | 1.00 | 1.22 | |
| Vite M5x30mm | ||||
| 001-1 | 922253-0 | 1.20 | 1.46 | |
| Cappuccio del perno | ||||
| 002 | 456247-8 | 1.20 | 1.46 | |
| Coperchio GA7080 | ||||
| 002 | 413H41-9 | 1.00 | 1.22 | |
| Molla a compressione 12 | ||||
| 003 | 233292-8 | 1.00 | 1.22 | |
| Molla di compressione 8 | ||||
| 003 | 234391-9 | 1.00 | 1.22 | |
| GRUPPO CARTER INGRANAGGI GA7080 | ||||
| 004 | 136698-8 | 22.00 | 26.84 | |
| Carcassa del ingranaggio GA70/9070 | ||||
| 004 | 140Y89-7 | 20.90 | 25.50 | |
| Rondella in feltro 18 | ||||
| 004 | 262118-7 | 1.20 | 1.46 | |
| Spillo in Gomma 4 | ||||
| 004 | 263002-9 | 1.00 | 1.22 | |
| Rondella in feltro 18 | ||||
| 004C10 | 262118-7 | 1.20 | 1.46 | |
| Spillo in Gomma 4 | ||||
| 004C20 | 263002-9 | 1.00 | 1.22 | |
| Anello O 7 | ||||
| 005 | 213026-5 | 1.00 | 1.22 | |
| Anello O 9 | ||||
| 005 | 213062-1 | 1.00 | 1.22 | |
| Anello O 7 GA9080 | ||||
| 005-1 | 213A14-8 | 1.20 | 1.46 | |
| Spina a collare 5 | ||||
| 006 | 256491-5 | 1.20 | 1.46 | |
| Spina 7 | ||||
| 006 | 256571-7 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 211032-4 | |||
| Rondella di bloccaggio 15 | ||||
| 008 | 233946-7 | 1.00 | 1.22 | |
| Anello di bloccaggio S-8 | ||||
| 008 | 961004-6 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 227890-8 | |||
| Vite a testa Phillips M5x16 | ||||
| 010 | 265120-9 | 1.00 | 1.22 | |
| Anello Di Sicurezza 50 GA9060 | ||||
| 011 | 285741-1 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6203dw | ||||
| 012 | 211278-2 | 9.60 | 11.71 | |
| Anello O 78 | ||||
| 013 | 213760-7 | 1.20 | 1.46 | |
| Limitatore di coppia GA9080 | ||||
| 014 | 122C64-3 | 38.50 | 46.97 | |
| Cuscinetto GA7080/81/82 | ||||
| 014 | 312B23-1 | 7.20 | 8.78 | |
| Anello O 78 | ||||
| 014C10 | 213760-7 | 1.20 | 1.46 | |
| Dado M15x23 | ||||
| 014C15 | 252429-8 | 2.40 | 2.93 | |
| DADO M15X23MM GA7080 | ||||
| 014C16 | 252323-4 | 1.20 | 1.46 | |
| Piastra di bloccaggio | ||||
| 014C20 | 232163-6 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 014C25 | 267798-4 | 3.60 | 4.39 | |
| Ingranaggio 53c | ||||
| 014C30 | 227492-0 | 11.00 | 13.42 | |
| Vite a testa Phillips M5x16 | ||||
| 014C35 | 265120-9 | 1.00 | 1.22 | |
| Anello Di Sicurezza 50 GA9060 | ||||
| 014C40 | 285741-1 | 1.00 | 1.22 | |
| Rondella 15 | ||||
| 014C45 | 267167-9 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6203dw | ||||
| 014C50 | 211278-2 | 9.60 | 11.71 | |
| Alloggiamento cuscinetto GA7080 | ||||
| 014C55 | 312D39-8 | 6.00 | 7.32 | |
| Asse cpl GA7080/81/82 | ||||
| 014C60 | 141D62-4 | 6.00 | 7.32 | |
| Vite a brugola | ||||
| 015 | 265541-5 | 1.00 | 1.22 | |
| Asse cpl GA7080/81/82 | ||||
| 016 | 141D62-4 | 6.00 | 7.32 | |
| BESCHERMKAP 230MM | ||||
| 017 | 141P32-5 | 9.00 | 10.98 | |
| Anello O-ring 6 | ||||
| 017 | 213017-6 | 1.00 | 1.22 | |
| BESCHERMKAP 230MM | ||||
| 017-1 | 141P32-5 | 9.00 | 10.98 | |
| ETICHETTA DI AVVERTENZA GA5090 | ||||
| 017-1C30 | 8050A1-8 | 2.40 | 2.93 | |
| Anello O-ring 6 | ||||
| 017C10 | 213017-6 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 017C20 | 265198-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 018 | 224490-5 | |||
| SLUITMOER HAAKSE SLIJPER | ||||
| 019 | 224485-8 | 2.00 | 2.44 | |
| Piastra del ventilatore | ||||
| 020 | 456238-9 | 2.40 | 2.93 | |
| DADO M8 | ||||
| 021 | 252194-9 | 1.00 | 1.22 | |
| Ingranaggio 12 | ||||
| 022 | 227490-4 | 4.80 | 5.86 | |
| Cuscinetto a sfere 6301llb | ||||
| 023 | 211132-0 | 9.60 | 11.71 | |
| Anello in gomma 38 | ||||
| 024 | 262085-6 | 1.00 | 1.22 | |
| Rondella 20 | ||||
| 025 | 267299-2 | 1.20 | 1.46 | |
| Anello di bloccaggio R-42 | ||||
| 026 | 962211-4 | 2.40 | 2.93 | |
| Indotto 240V GA7080/81/82 | ||||
| 027 | 511A29-2 | 58.30 | 71.13 | |
| Ventola 86 | ||||
| 027 | 240161-6 | 8.40 | 10.25 | |
| Ventola 86 | ||||
| 027C10 | 240161-6 | 8.40 | 10.25 | |
| Anello di isolamento | ||||
| 028 | 681630-2 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6200dw | ||||
| 029 | 211087-9 | 8.40 | 10.25 | |
| Piastra Intermedia | ||||
| 030 | 456239-7 | 2.40 | 2.93 | |
| Campo 240V GA7080/81/82 | ||||
| 031 | 627086-5 | 62.70 | 76.49 | |
| Vite autofilettante 5x70mm | ||||
| 032 | 266038-7 | 2.40 | 2.93 | |
| Carcassa del motore GA7080/81/82 | ||||
| 033 | 413599-0 | 11.00 | 13.42 | |
| Cappuccio della spazzola di carbone R | ||||
| 034 | 456246-0 | 2.40 | 2.93 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 035 | 265B74-2 | 1.00 | 1.22 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 035 | 266385-6 | 0.83 | 1.01 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 035-1 | 265B74-2 | 1.00 | 1.22 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 035-2 | 265B74-2 | 1.00 | 1.22 | |
| Set di Spazzole di Carbonio GA70/9070 | ||||
| 036 | 191T31-1 | 7.20 | 8.78 | |
| PORTASPAZZOLE GA9063R A | ||||
| 037 | 643715-2 | 2.40 | 2.93 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 038 | 265B74-2 | 1.00 | 1.22 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 038 | 266385-6 | 0.83 | 1.01 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 038-1 | 265B74-2 | 1.00 | 1.22 | |
| Vite a svasatura 5x30mm | ||||
| 039 | 251489-7 | 1.00 | 1.22 | |
| Cappuccio della spazzola di carbone L | ||||
| 043 | 456245-2 | 2.40 | 2.93 | |
| Controller GA7080/81/82 | ||||
| 045 | 620E20-4 | 28.60 | 34.89 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 046 | 265B74-2 | 1.00 | 1.22 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 046 | 266385-6 | 0.83 | 1.01 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 046-1 | 265B74-2 | 1.00 | 1.22 | |
| Set di maniglie | ||||
| 047 | 183C62-2 | 13.20 | 16.10 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 048 | 265B67-9 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 048-1 | 265B67-9 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 048-2 | 265B67-9 | 1.00 | 1.22 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 049 | 265B74-2 | 1.00 | 1.22 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 049 | 266385-6 | 0.83 | 1.01 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 049-1 | 265B74-2 | 1.00 | 1.22 | |
| Rilievo di tensione | ||||
| 050 | 687169-3 | 1.00 | 1.22 | |
| Interruttore | ||||
| 051 | 632F79-5 | 14.30 | 17.45 | |
| Set di maniglie | ||||
| 052 | 183C62-2 | 13.20 | 16.10 | |
| Passacavo 10 | ||||
| 053 | 682573-1 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 054 | 695107-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 811S37-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 056 | 811S34-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 057 | 8038D3-7 | |||
| Filtro di linea | ||||
| 058 | 688131-1 | 1.00 | 1.22 | |
