Qui troverai tutte le parti e i disegni disponibili di “Makita GA9080”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

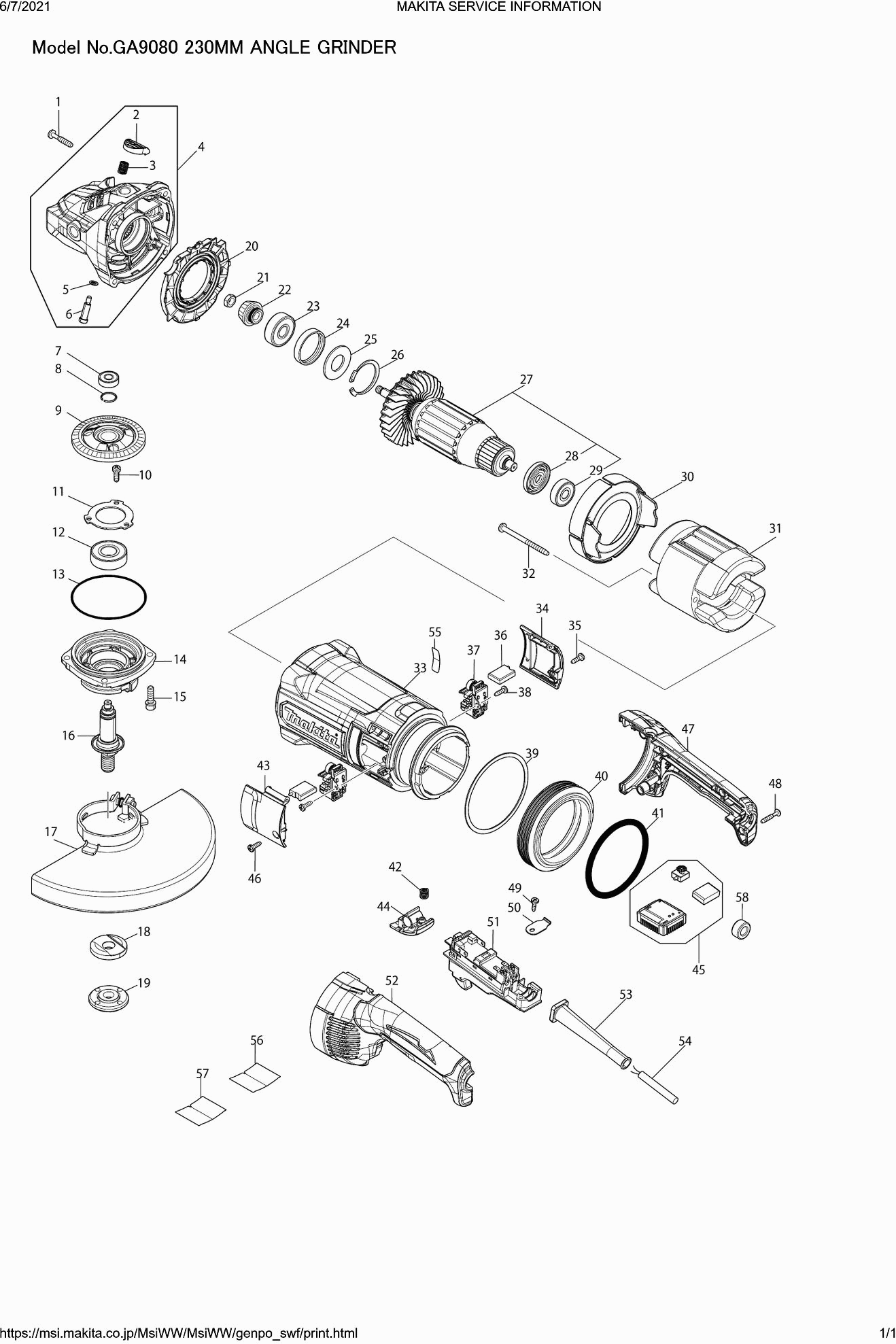

Disegni tecnici di Makita GA9080
Elenco parti di Makita GA9080
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite a svasatura 5x30mm | ||||
| 001 | 251489-7 | 1.00 | 1.22 | |
| Cappuccio del perno | ||||
| 002 | 456247-8 | 1.20 | 1.46 | |
| Molla di compressione 8 | ||||
| 003 | 234391-9 | 1.00 | 1.22 | |
| Carcassa del ingranaggio GA70/9070 | ||||
| 004 | 140Y89-7 | 20.90 | 25.50 | |
| Spillo in Gomma 4 | ||||
| 004C10 | 263002-9 | 1.00 | 1.22 | |
| Rondella in feltro 18 | ||||
| 004C20 | 262118-7 | 1.20 | 1.46 | |
| Anello O 7 | ||||
| 005 | 213026-5 | 1.00 | 1.22 | |
| Anello O 7 GA9080 | ||||
| 005-1 | 213A14-8 | 1.20 | 1.46 | |
| Spina 7 | ||||
| 006 | 256571-7 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 211032-4 | |||
| Rondella di bloccaggio 15 | ||||
| 008 | 233946-7 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 227890-8 | |||
| Vite a testa Phillips M5x16 | ||||
| 010 | 265120-9 | 1.00 | 1.22 | |
| Anello Di Sicurezza 50 GA9060 | ||||
| 011 | 285741-1 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6203dw | ||||
| 012 | 211278-2 | 9.60 | 11.71 | |
| Anello O 78 | ||||
| 013 | 213760-7 | 1.20 | 1.46 | |
| Cuscinetto GA7080/81/82 | ||||
| 014 | 312B23-1 | 7.20 | 8.78 | |
| Vite a brugola | ||||
| 015 | 265541-5 | 1.00 | 1.22 | |
| Asse cpl GA7080/81/82 | ||||
| 016 | 141D62-4 | 6.00 | 7.32 | |
| Non più disponibile, nessuna sostituzione | ||||
| 017 | 122891-0 | |||
| Anello O-ring 6 | ||||
| 017C10 | 213017-6 | 1.00 | 1.22 | |
| Vite a Croce M8x25 | ||||
| 017C20 | 265158-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 018 | 122444-5 | |||
| SLUITMOER HAAKSE SLIJPER | ||||
| 019 | 224485-8 | 2.00 | 2.44 | |
| Piastra del ventilatore | ||||
| 020 | 456238-9 | 2.40 | 2.93 | |
| DADO M8 | ||||
| 021 | 252194-9 | 1.00 | 1.22 | |
| Ingranaggio 12 | ||||
| 022 | 227490-4 | 4.80 | 5.86 | |
| Cuscinetto a sfere 6301llb | ||||
| 023 | 211132-0 | 9.60 | 11.71 | |
| Anello in gomma 38 | ||||
| 024 | 262085-6 | 1.00 | 1.22 | |
| Rondella 20 | ||||
| 025 | 267299-2 | 1.20 | 1.46 | |
| Anello di bloccaggio R-42 | ||||
| 026 | 962211-4 | 2.40 | 2.93 | |
| Indotto 240V GA7080/81/82 | ||||
| 027 | 511A29-2 | 58.30 | 71.13 | |
| Ventola 86 | ||||
| 027C10 | 240161-6 | 8.40 | 10.25 | |
| Anello di isolamento | ||||
| 028 | 681630-2 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6200dw | ||||
| 029 | 211087-9 | 8.40 | 10.25 | |
| Piastra Intermedia | ||||
| 030 | 456239-7 | 2.40 | 2.93 | |
| Campo 240V GA7080/81/82 | ||||
| 031 | 627086-5 | 62.70 | 76.49 | |
| Vite autofilettante 5x70mm | ||||
| 032 | 266038-7 | 2.40 | 2.93 | |
| Custodia del motore GA7080/9080 | ||||
| 033 | 413595-8 | 13.20 | 16.10 | |
| Cappuccio della spazzola di carbone R | ||||
| 034 | 456246-0 | 2.40 | 2.93 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 035 | 266385-6 | 0.83 | 1.01 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 035-1 | 265B74-2 | 1.00 | 1.22 | |
| Set di Spazzole di Carbonio GA70/9070 | ||||
| 036 | 191T31-1 | 7.20 | 8.78 | |
| PORTASPAZZOLE GA9063R A | ||||
| 037 | 643715-2 | 2.40 | 2.93 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 038 | 266385-6 | 0.83 | 1.01 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 038-1 | 265B74-2 | 1.00 | 1.22 | |
| Rondella KST 89 GA7080/9080 | ||||
| 039 | 261169-7 | 1.20 | 1.46 | |
| Gomma AVT GA7080/9080 | ||||
| 040 | 422706-4 | 4.80 | 5.86 | |
| O-ring 79 GA9080 | ||||
| 041 | 213924-3 | 2.40 | 2.93 | |
| Molla di compressione 7 | ||||
| 042 | 233375-4 | 1.00 | 1.22 | |
| Cappuccio della spazzola di carbone L | ||||
| 043 | 456245-2 | 2.40 | 2.93 | |
| Pulsante di blocco GA7080/9080 | ||||
| 044 | 413598-2 | 2.40 | 2.93 | |
| Controller GA7080/81/82 | ||||
| 045 | 620E20-4 | 28.60 | 34.89 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 046 | 266385-6 | 0.83 | 1.01 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 046-1 | 265B74-2 | 1.00 | 1.22 | |
| Set di maniglie GA7080/9080 | ||||
| 047 | 183T31-5 | 14.30 | 17.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 048 | 265999-8 | |||
| Vite autofilettante 4x25 A | ||||
| 048-1 | 265B73-4 | 1.00 | 1.22 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 049 | 266385-6 | 0.83 | 1.01 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 049-1 | 265B74-2 | 1.00 | 1.22 | |
| Rilievo di tensione | ||||
| 050 | 687169-3 | 1.00 | 1.22 | |
| Interruttore | ||||
| 051 | 632F79-5 | 14.30 | 17.45 | |
| Set di maniglie GA7080/9080 | ||||
| 052 | 183T31-5 | 14.30 | 17.45 | |
| Passacavo 10 | ||||
| 053 | 682573-1 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 054 | 695123-3 | 22.00 | 26.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 811S02-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 056 | 811R98-8 | |||
| Filtro di linea | ||||
| 058 | 688131-1 | 1.00 | 1.22 | |
