Qui troverai tutte le parti e i disegni disponibili del 'Makita GA9070'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

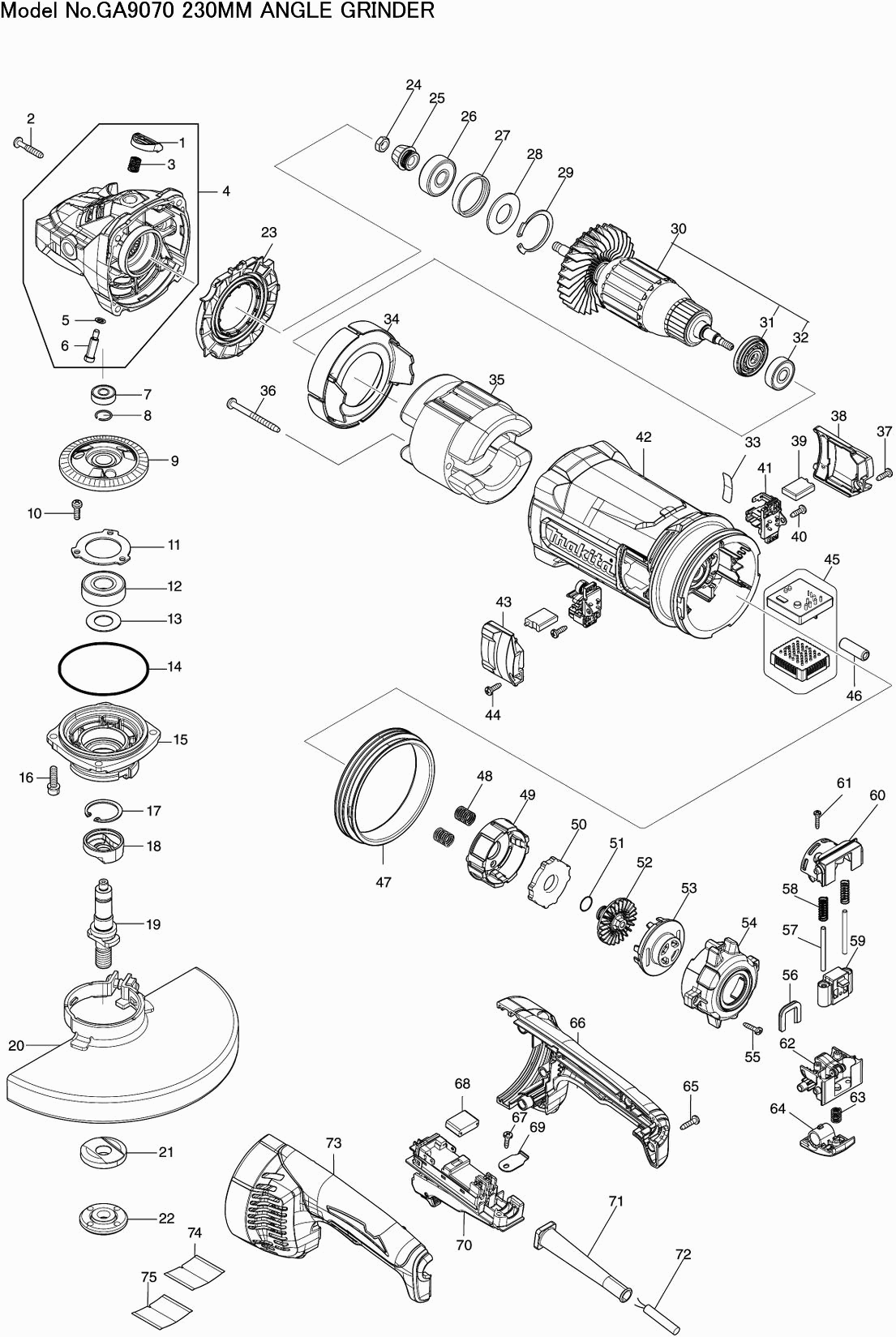

Disegno tecnico del modello Makita GA9070
Elenco parti di ricambio del modello Makita GA9070
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cappuccio del perno | ||||
| 001 | 456247-8 | 1.24 | 1.51 | |
| Vite a svasatura 5x30mm | ||||
| 002 | 266553-1 | 0.83 | 1.01 | |
| Molla di compressione 8 | ||||
| 003 | 234391-9 | 0.83 | 1.01 | |
| Carcassa del ingranaggio GA70/9070 | ||||
| 004 | 140Y89-7 | 17.97 | 21.92 | |
| Spillo in Gomma 4 | ||||
| 004C10 | 263002-9 | 0.83 | 1.01 | |
| Rondella in feltro 18 | ||||
| 004C20 | 262118-7 | 0.83 | 1.01 | |
| Anello O 7 | ||||
| 005 | 213026-5 | 0.83 | 1.01 | |
| Anello O 7 GA9080 | ||||
| 005-1 | 213A14-8 | 0.83 | 1.01 | |
| Spina 7 | ||||
| 006 | 256571-7 | 1.01 | 1.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 211032-4 | |||
| Rondella di bloccaggio 13 | ||||
| 008 | 233925-5 | 0.83 | 1.01 | |
| Ingranaggio 54 GA9060 | ||||
| 009 | 227653-2 | 9.80 | 11.96 | |
| Vite a testa Phillips M5x16 | ||||
| 010 | 265120-9 | 0.83 | 1.01 | |
| Anello Di Sicurezza 50 GA9060 | ||||
| 011 | 285741-1 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6203dw | ||||
| 012 | 211278-2 | 9.52 | 11.61 | |
| Rondella 17mm | ||||
| 013 | 267487-1 | 0.83 | 1.01 | |
| Anello O 78 | ||||
| 014 | 213760-7 | 1.21 | 1.48 | |
| Alloggiamento del Cuscinetto GA70/9070 | ||||
| 015 | 312A97-6 | 6.74 | 8.22 | |
| Vite a brugola | ||||
| 016 | 265541-5 | 0.83 | 1.01 | |
| Anello di bloccaggio r-32 | ||||
| 017 | 962151-6 | 0.83 | 1.01 | |
| Anello guida Dga900/700 | ||||
| 018 | 310800-3 | 12.58 | 15.35 | |
| Albero GA70/9070 | ||||
| 019 | 327762-8 | 7.44 | 9.08 | |
| Cappuccio protettivo 230Mm A | ||||
| 020 | 141P32-5 | 15.40 | 18.79 | |
| Anello O-ring 6 | ||||
| 020C10 | 213017-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 020C20 | 265198-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 021 | 224447-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 022 | 224485-8 | |||
| Piastra del ventilatore | ||||
| 023 | 456238-9 | 1.72 | 2.10 | |
| DADO M8 | ||||
| 024 | 252194-9 | 0.83 | 1.01 | |
| Ingranaggio 13 | ||||
| 025 | 227652-4 | 4.58 | 5.59 | |
| Cuscinetto a sfere 6301llb | ||||
| 026 | 211132-0 | 9.52 | 11.61 | |
| Anello in gomma 38 | ||||
| 027 | 262085-6 | 0.83 | 1.01 | |
| Rondella 20 | ||||
| 028 | 267299-2 | 0.83 | 1.01 | |
| Anello di bloccaggio R-42 | ||||
| 029 | 962211-4 | 1.43 | 1.74 | |
| Indotto 220V GA70/9070 | ||||
| 030 | 511A14-5 | 48.42 | 59.07 | |
| Ventola 86 | ||||
| 030C10 | 240161-6 | 7.43 | 9.06 | |
| Anello di isolamento GA7070 | ||||
| 031 | 681025-9 | 3.31 | 4.04 | |
| Cuscinetto a sfere 6200DDW GA7070 | ||||
| 032 | 210267-4 | 2.92 | 3.56 | |
| Etichetta numero di serie GA9070 | ||||
| 033 | 811P30-0 | 2.65 | 3.23 | |
| Piastra Intermedia | ||||
| 034 | 456239-7 | 2.05 | 2.50 | |
| Campo GA70/9070 | ||||
| 035 | 621924-3 | 60.98 | 74.40 | |
| Vite autofilettante 5x60mm | ||||
| 036 | 266044-2 | 0.83 | 1.01 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 037 | 266385-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 037-1 | 265B74-2 | |||
| Tappo della spazzola in carbonio GA70/9070 | ||||
| 038 | 183T24-2 | 3.22 | 3.93 | |
| Set di Spazzole di Carbonio GA70/9070 | ||||
| 039 | 191T31-1 | 4.58 | 5.59 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 040 | 266385-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 040-1 | 265B74-2 | |||
| Portaspazzole in carbonio GA70/9070 | ||||
| 041 | 644001-4 | 1.56 | 1.90 | |
| Carcassa motore GA70/9070 | ||||
| 042 | 413343-5 | 14.58 | 17.79 | |
| Tappo della spazzola in carbonio GA70/9070 | ||||
| 043 | 183T24-2 | 3.22 | 3.93 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 044 | 266385-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044-1 | 265B74-2 | |||
| Controller GA70/9070 | ||||
| 045 | 620D47-8 | 36.17 | 44.13 | |
| Filtro di linea | ||||
| 046 | 688165-4 | 0.83 | 1.01 | |
| Gomma AVT GA70/9070 | ||||
| 047 | 422671-7 | 3.22 | 3.93 | |
| Molla di compressione 10 GA70/9070 | ||||
| 048 | 232677-5 | 0.83 | 1.01 | |
| Portascarpe GA70/9070 | ||||
| 049 | 312A98-4 | 4.73 | 5.77 | |
| Scarpa di accoppiamento GA70/9070 | ||||
| 050 | 422672-5 | 16.24 | 19.81 | |
| O-ring 12 | ||||
| 051 | 213118-0 | 0.83 | 1.01 | |
| Ventola 45 GA70/9070 | ||||
| 052 | 313360-4 | 23.75 | 28.98 | |
| Cappuccio portascarpe GA70/9070 | ||||
| 053 | 413388-3 | 1.21 | 1.48 | |
| Copri scarpa GA70/9070 | ||||
| 054 | 140Y86-3 | 4.08 | 4.98 | |
| Spillo in Gomma 4 | ||||
| 054C10 | 263027-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 055-1 | 265B67-9 | |||
| Guarnizione GA70/9070 | ||||
| 056 | 422669-4 | 0.83 | 1.01 | |
| Penna 4 | ||||
| 057 | 256225-6 | 0.83 | 1.01 | |
| Molla di compressione 7 GA70/9070 | ||||
| 058 | 232676-7 | 0.83 | 1.01 | |
| Binario di scorrimento GA70/9070 | ||||
| 059 | 140Y87-1 | 39.89 | 48.67 | |
| Caso superiore GA70/9070 | ||||
| 060 | 413381-7 | 1.01 | 1.23 | |
| Vite autofilettante 3x16 | ||||
| 061 | 266130-9 | 0.83 | 1.01 | |
| Armadietto di base GA70/9070 | ||||
| 062 | 140Y88-9 | 7.44 | 9.08 | |
| Molla di compressione 7 | ||||
| 063 | 233375-4 | 0.83 | 1.01 | |
| Pulsante di blocco GA70/9070 | ||||
| 064 | 413389-1 | 1.01 | 1.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 065 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 065-1 | 265B67-9 | |||
| Set di manici GA70/9070 | ||||
| 066 | 183T22-6 | 14.23 | 17.36 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 067 | 266385-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 067-1 | 265B74-2 | |||
| CONDENSATORE | ||||
| 068 | 645088-9 | 0.83 | 1.01 | |
| Rilievo di tensione | ||||
| 069 | 687169-3 | 0.83 | 1.01 | |
| Interruttore GA7070 | ||||
| 070 | 632S37-9 | 11.42 | 13.93 | |
| Passacavo 10 | ||||
| 071 | 682573-1 | 1.43 | 1.74 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 072 | 695107-1 | |||
| Set di manici GA70/9070 | ||||
| 073 | 183T22-6 | 14.23 | 17.36 | |
| Targa GA9070 | ||||
| 074 | 811P26-1 | 2.65 | 3.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 075 | 8037A3-0 | |||
