Qui troverai tutte le parti e i disegni disponibili di “Makita GA7060”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

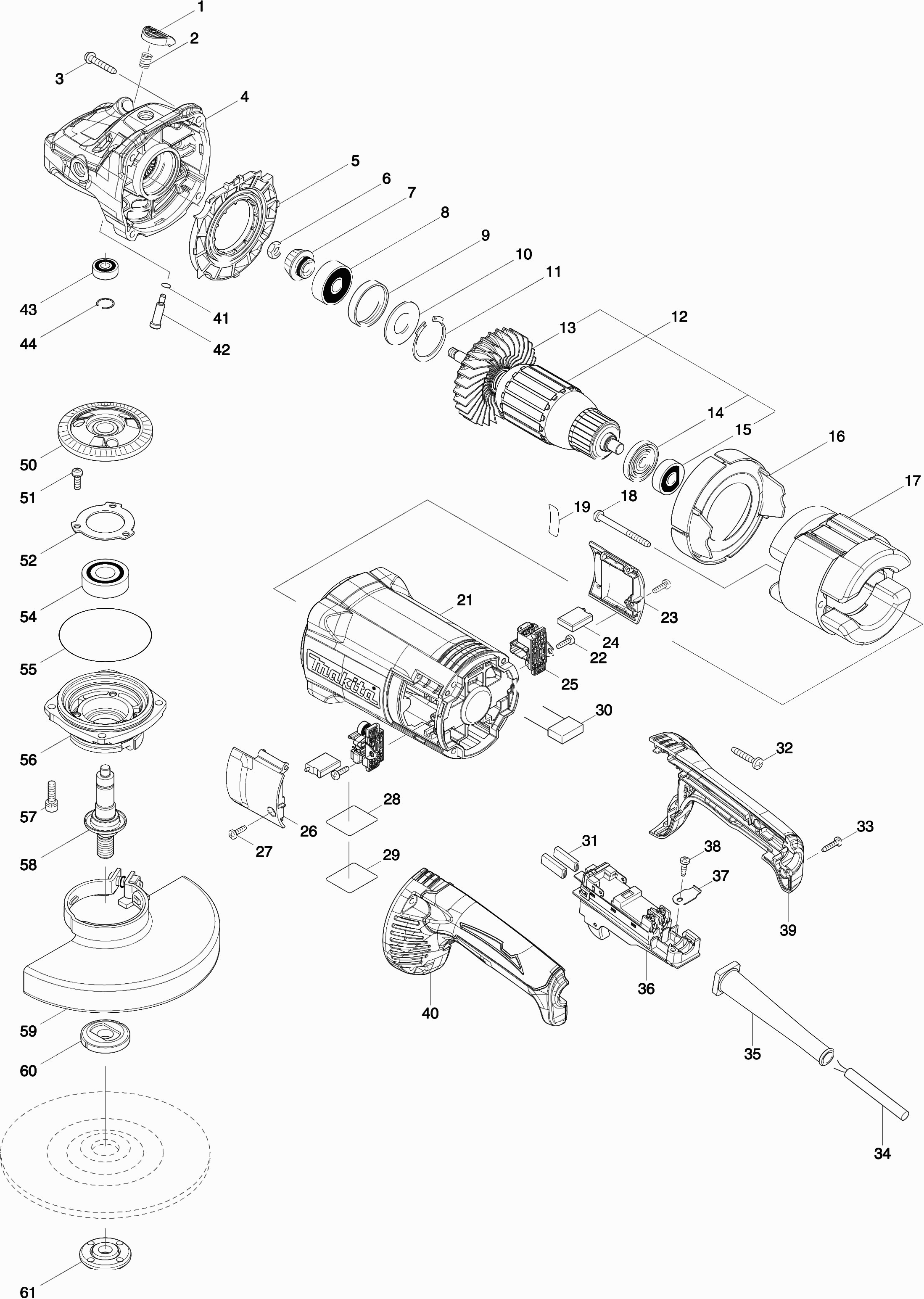

Disegni tecnici di Makita GA7060
Elenco parti di Makita GA7060
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Cappuccio del perno | ||||
001 | 456247-8 | 1.20 | 1.46 | |
Molla di compressione 8 | ||||
002 | 234391-9 | 0.83 | 1.01 | |
Vite a svasatura 5x30mm | ||||
003 | 251489-7 | 0.83 | 1.01 | |
Custodia del ingranaggio | ||||
004 | 143485-8 | 30.69 | 37.44 | |
Piastra del ventilatore | ||||
005 | 456238-9 | 1.67 | 2.04 | |
DADO M8 | ||||
006 | 252194-9 | 0.83 | 1.01 | |
Ingranaggio 17 | ||||
007 | 227655-8 | 5.70 | 6.95 | |
Cuscinetto a sfere 6301llb | ||||
008 | 211132-0 | 9.24 | 11.27 | |
Anello in gomma 38 | ||||
009 | 262085-6 | 0.83 | 1.01 | |
Rondella 20 | ||||
010 | 267299-2 | 0.83 | 1.01 | |
Anello di bloccaggio R-42 | ||||
011 | 962211-4 | 1.39 | 1.70 | |
STATORE 230V | ||||
012 | 513448-2 | 51.84 | 63.24 | |
Ventola 86 | ||||
013 | 240161-6 | 7.21 | 8.80 | |
Anello di isolamento | ||||
014 | 681630-2 | 1.39 | 1.70 | |
Cuscinetto a sfere 6200dw | ||||
015 | 211087-9 | 7.22 | 8.81 | |
Piastra Intermedia | ||||
016 | 456239-7 | 1.99 | 2.43 | |
CAMPO 240V | ||||
017 | 621779-6 | 43.15 | 52.64 | |
Vite autofilettante 5x60mm | ||||
018 | 266044-2 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
019 | 851U59-4 | |||
Custodia del motore | ||||
021 | 456240-2 | 23.04 | 28.11 | |
Nessuna informazione disponibile, non ordinabile | ||||
022 | 266192-7 | |||
Cappuccio della spazzola di carbone R | ||||
023-1 | 456246-0 | 2.38 | 2.90 | |
Set di spazzole in carbonio Cb-218 | ||||
024 | 197129-2 | 6.38 | 7.78 | |
Koolborstelhouder Ga9063R A | ||||
025-1 | 643715-2 | 1.20 | 1.46 | |
Cappuccio della spazzola di carbone L | ||||
026-1 | 456245-2 | 1.39 | 1.70 | |
Nessuna informazione disponibile, non ordinabile | ||||
027 | 266192-7 | |||
Nessuna informazione disponibile, non ordinabile | ||||
028 | 851U55-2 | |||
Nessuna informazione disponibile, non ordinabile | ||||
029 | 809R72-8 | |||
CONDENSATORE | ||||
030 | 645088-9 | 0.83 | 1.01 | |
Isolatore Ampere | ||||
031 | 686036-9 | 0.83 | 1.01 | |
Vite a svasatura 5x30mm | ||||
032 | 251489-7 | 0.83 | 1.01 | |
Vite di rubinetto 4x18 | ||||
033 | 265A48-7 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
034 | 695107-1 | |||
Passacavo 10 | ||||
035 | 682573-1 | 1.39 | 1.70 | |
Interruttore GA9060 | ||||
036 | 632F75-3 | 10.72 | 13.08 | |
Rilievo di tensione | ||||
037 | 687169-3 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
038 | 266192-7 | |||
Set di maniglie GA9060 | ||||
039 | 183C63-0 | 10.72 | 13.08 | |
Set di maniglie GA9060 | ||||
040 | 183C63-0 | 10.72 | 13.08 | |
Anello O 7 | ||||
041 | 213026-5 | 0.83 | 1.01 | |
Spina 7 | ||||
042 | 256571-7 | 0.98 | 1.20 | |
Nessuna informazione disponibile, non ordinabile | ||||
043 | 211032-4 | |||
Rondella di bloccaggio 13 | ||||
044 | 233925-5 | 0.83 | 1.01 | |
Ingranaggio 55 GA7070 | ||||
050 | 227656-6 | 10.72 | 13.08 | |
Vite a testa Phillips M5x16 | ||||
051 | 265120-9 | 0.83 | 1.01 | |
Anello Di Sicurezza 50 GA9060 | ||||
052 | 285741-1 | 0.83 | 1.01 | |
Cuscinetto a sfere 6203dw | ||||
054 | 211278-2 | 9.24 | 11.27 | |
Anello O 78 | ||||
055 | 213760-7 | 1.18 | 1.44 | |
Blocco del cuscinetto GA9060 | ||||
056 | 319351-3 | 5.80 | 7.08 | |
Vite a brugola | ||||
057 | 265541-5 | 0.83 | 1.01 | |
As cpl GA9060 | ||||
058 | 143484-0 | 4.82 | 5.88 | |
Sluitmoer haakse slijper | ||||
061 | 224485-8 | 2.00 | 2.44 |
