Qui troverai tutte le parti e i disegni disponibili di “Makita GA5080R”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

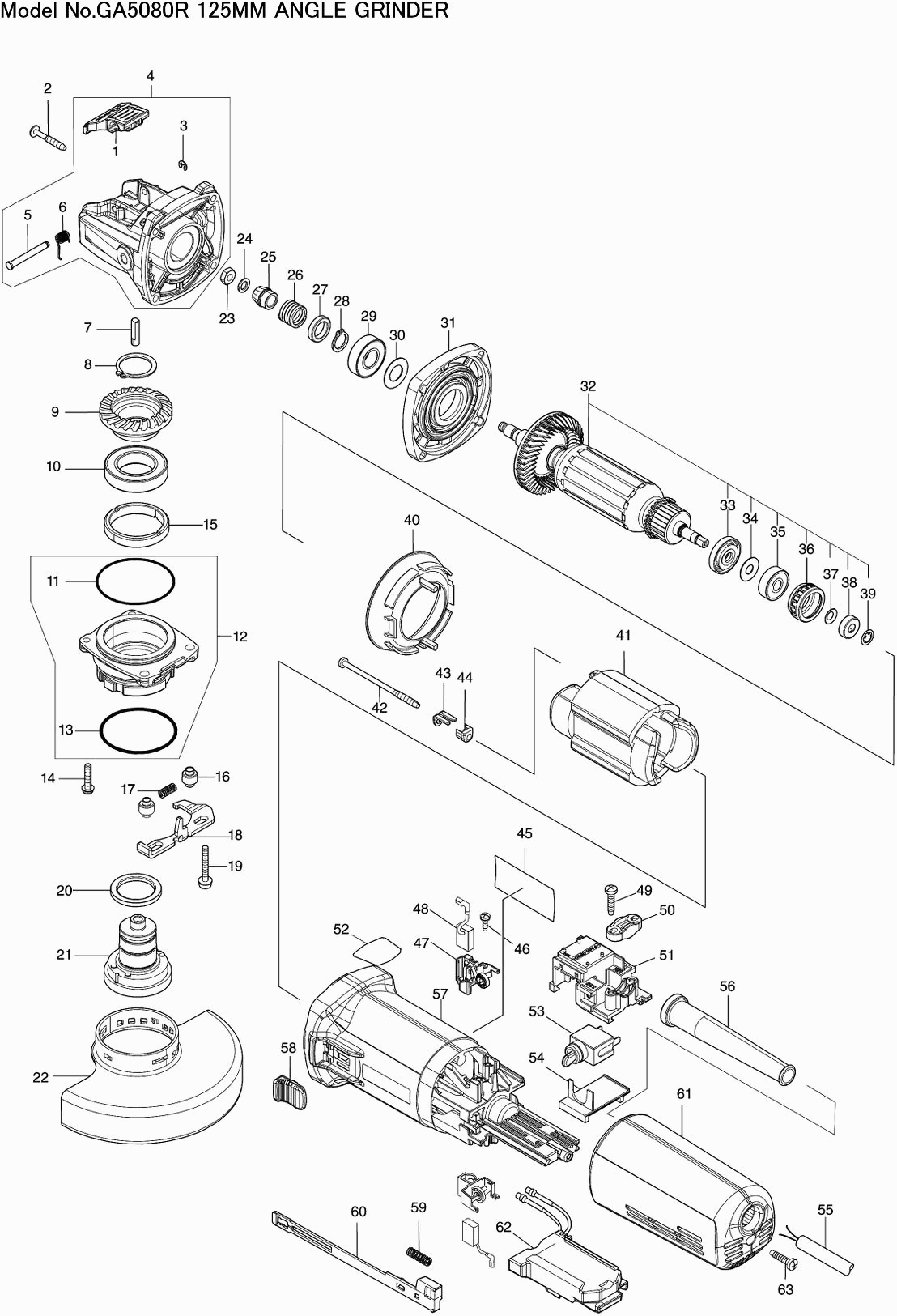

Disegni tecnici di Makita GA5080R
Elenco parti di Makita GA5080R
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Pulsante di blocco DGA519 | ||||
| 001 | 459967-3 | 4.44 | 5.42 | |
| Vite di taglio 4x28 | ||||
| 002 | 266257-5 | 0.83 | 1.01 | |
| Anello di arresto E-3 | ||||
| 003 | 961017-7 | 0.83 | 1.01 | |
| Alloggiamento del cambio GA5080R | ||||
| 004 | 136441-5 | 18.90 | 23.06 | |
| Spina di bloccaggio DGA519 | ||||
| 005 | 256935-5 | 1.39 | 1.70 | |
| Molla di torsione DGA519 | ||||
| 006 | 232576-1 | 0.83 | 1.01 | |
| Perno di bloccaggio DGA519 | ||||
| 007 | 327460-4 | 1.39 | 1.70 | |
| Anello di blocco S-24 * | ||||
| 008 | 961104-2 | 0.83 | 1.01 | |
| Ingranaggio 38 GA5080R | ||||
| 009 | 227897-4 | 8.27 | 10.09 | |
| Cuscinetto a sfere 6905DDW | ||||
| 010 | 210208-0 | 11.82 | 14.42 | |
| O-anello 50 GA5080R | ||||
| 011 | 213A03-3 | 0.98 | 1.20 | |
| Cuscinetto GA5080R | ||||
| 012 | 136446-5 | 9.26 | 11.30 | |
| Anello O 48 | ||||
| 013 | 213783-5 | 2.84 | 3.46 | |
| Vite 4x20 | ||||
| 014 | 911138-5 | 0.83 | 1.01 | |
| Anello di bloccaggio cuscinetto 36/43 GA5080R | ||||
| 015 | 285045-1 | 2.71 | 3.31 | |
| Manicotto 4 | ||||
| 016 | 327322-6 | 0.83 | 1.01 | |
| Molla di compressione 4 | ||||
| 017 | 232490-1 | 0.83 | 1.01 | |
| Leva DGA519 | ||||
| 018 | 347615-5 | 1.67 | 2.04 | |
| Vite a croce 4X30 | ||||
| 019 | 911159-7 | 0.83 | 1.01 | |
| Anello 25mm DGA519 | ||||
| 020 | 327459-9 | 0.83 | 1.01 | |
| Assemblea dell'asse DGA519 | ||||
| 021 | 127428-8 | 48.40 | 59.05 | |
| Copertura protettiva 125 mm molatura e sabbiatura | ||||
| 022 | 347618-9 | 12.00 | 14.64 | |
| Non più disponibile, nessuna sostituzione | ||||
| 023 | 931303-0 | |||
| Rondella 6 | ||||
| 024 | 253077-6 | 0.83 | 1.01 | |
| Ingranaggio 11 GA5080R | ||||
| 025 | 227896-6 | 3.54 | 4.32 | |
| Molla di bloccaggio 12 | ||||
| 026 | 233901-9 | 2.71 | 3.31 | |
| Rondella 12 | ||||
| 027 | 257010-0 | 0.98 | 1.20 | |
| Rondella di bloccaggio S-12 | ||||
| 028 | 961052-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 029 | 211142-7 | |||
| Rondella 12 | ||||
| 030 | 253084-9 | 0.83 | 1.01 | |
| Coperchio interno | ||||
| 031 | 317359-1 | 10.50 | 12.81 | |
| Indotto GA5080R GA5080R P | ||||
| 032 | 511A19-5 | 30.70 | 37.45 | |
| Ventilatore 57 | ||||
| 032C10 | 240033-5 | 3.96 | 4.83 | |
| Anello di isolamento | ||||
| 033 | 681656-4 | 0.83 | 1.01 | |
| Sluitring 7 LF1000 A | ||||
| 034 | 267326-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 035 | 210027-4 | |||
| Anello del labirinto GA5040C A | ||||
| 036 | 422750-1 | 2.15 | 2.62 | |
| Rondella a molla 6 | ||||
| 037 | 267756-0 | 0.83 | 1.01 | |
| Presa magnetica Rt0700 A | ||||
| 038 | 688117-5 | 2.71 | 3.31 | |
| Anello di bloccaggio | ||||
| 039 | 259039-2 | 0.83 | 1.01 | |
| Piastra Intermedia | ||||
| 040 | 413076-2 | 1.39 | 1.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 041 | 626503-2 | |||
| VELD 9565CV A | ||||
| 041-1 | 621C19-0 | 36.08 | 44.02 | |
| Vite di taglio 4x70 | ||||
| 042 | 266258-3 | 0.83 | 1.01 | |
| Piastra di bloccaggio | ||||
| 043 | 344871-8 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 045 | 811K73-2 | |||
| Autotassante Pt 3x10 | ||||
| 046 | 266256-7 | 0.83 | 1.01 | |
| Portaspazzole in carbonio GA5080R | ||||
| 047 | 643516-8 | 1.99 | 2.43 | |
| Set di spazzole in carbonio CB-318 | ||||
| 048 | 191978-9 | 8.21 | 10.02 | |
| Vite di rubinetto 4x18 | ||||
| 049 | 265A48-7 | 0.83 | 1.01 | |
| Staffa di serraggio | ||||
| 050 | 687124-5 | 0.83 | 1.01 | |
| Porta Interruttore | ||||
| 051 | 638635-3 | 8.21 | 10.02 | |
| Etichetta "sjs" | ||||
| 052 | 813900-3 | 2.71 | 3.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 053 | 651418-4 | |||
| Coperchio dell'interruttore | ||||
| 054 | 687113-0 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 665865-3 | |||
| Passacavo 10 | ||||
| 056 | 682566-8 | 1.18 | 1.44 | |
| Custodia del motore | ||||
| 057 | 453276-2 | 13.82 | 16.86 | |
| Bottone dell'interruttore | ||||
| 058 | 417813-6 | 0.83 | 1.01 | |
| Molla di compressione 4 | ||||
| 059 | 233071-4 | 0.83 | 1.01 | |
| Maniglia dell'interruttore | ||||
| 060 | 417186-7 | 1.67 | 2.04 | |
| COPERTURA POSTERIORE | ||||
| 061 | 417185-9 | 8.21 | 10.02 | |
| Controller 9565CR | ||||
| 062 | 631841-9 | 31.78 | 38.77 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 062-1 | 620G01-0 | |||
| Vite di rubinetto 4x18 | ||||
| 063 | 265A48-7 | 0.83 | 1.01 | |
