Qui troverai tutte le parti e i disegni disponibili di “Makita GA5040C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

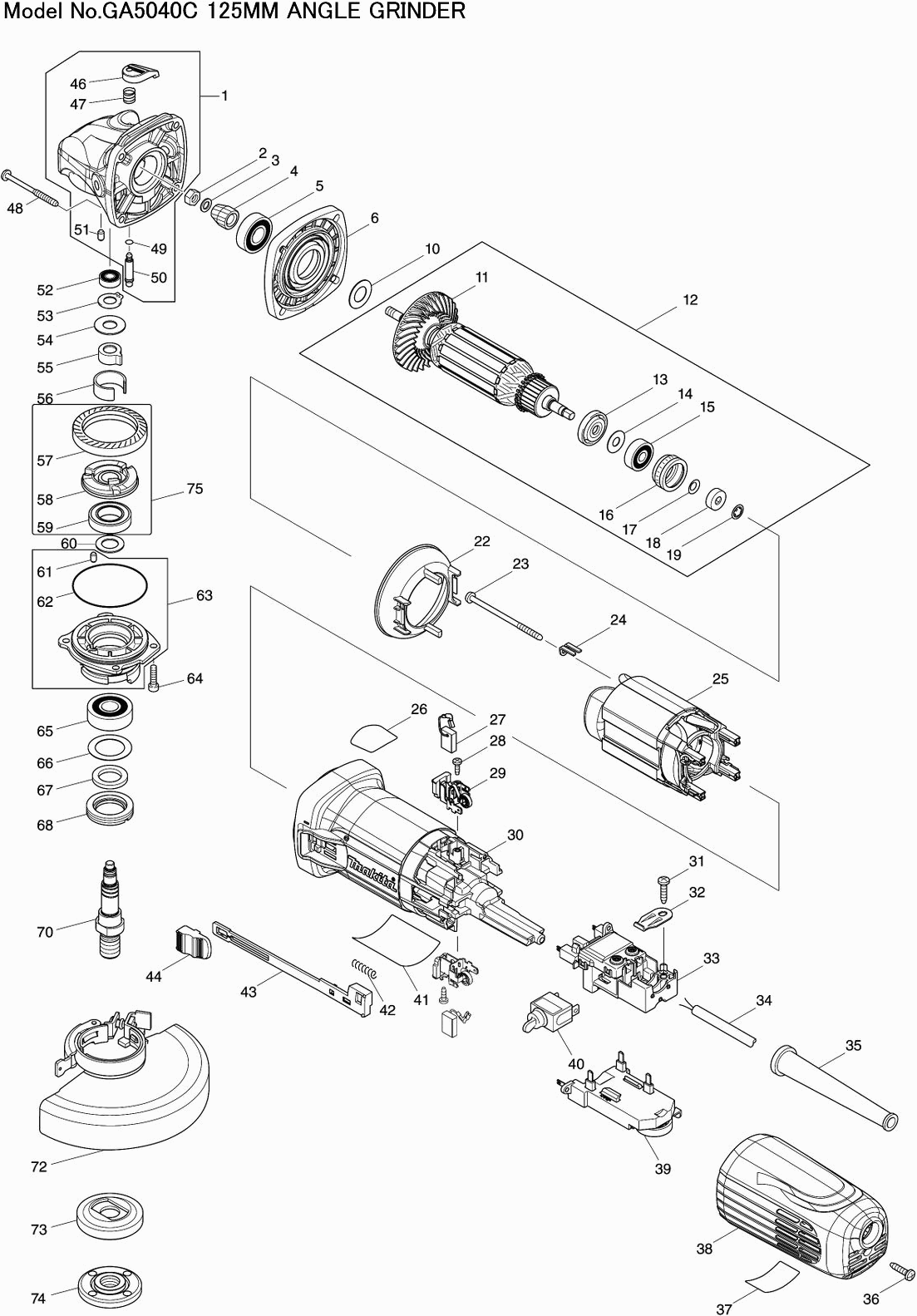

Disegni tecnici di Makita GA5040C
Elenco parti di Makita GA5040C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Carcassa ingranaggi PC5010C/Serie GA A | ||||
| 001 | 136013-6 | 16.50 | 20.13 | |
| Carcassa ingranaggi PC5010C/Serie GA A | ||||
| 001-1 | 136013-6 | 16.50 | 20.13 | |
| Carcassa ingranaggi PC5010C/Serie GA A | ||||
| 001-2 | 136013-6 | 16.50 | 20.13 | |
| Dado M6 | ||||
| 002 | 252186-8 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 003 | 253077-6 | 1.00 | 1.22 | |
| Ingrenaggio 11 | ||||
| 004 | 227591-8 | 7.20 | 8.78 | |
| Cuscinetto a sfere 6001zz | ||||
| 005 | 211148-5 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006 | 318835-8 | |||
| Coperchio interno | ||||
| 006-1 | 141981-0 | 9.60 | 11.71 | |
| Rondella 12 | ||||
| 010 | 253084-9 | 1.00 | 1.22 | |
| Ventola 88 | ||||
| 011 | 240134-9 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 012 | 515373-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 012-1 | 510377-0 | |||
| Indotto 220V GA5040C A | ||||
| 012-2 | 510510-4 | 34.10 | 41.60 | |
| Anello di isolamento | ||||
| 013 | 681656-4 | 1.00 | 1.22 | |
| Rondella 7 LF1000 A | ||||
| 014 | 267326-5 | 1.00 | 1.22 | |
| Cuscinetto a sfere 627ddw | ||||
| 015 | 210045-2 | 3.60 | 4.39 | |
| Anello del labirinto GA5040C A | ||||
| 016 | 422750-1 | 2.40 | 2.93 | |
| Anello del labirinto GA5040C A | ||||
| 016-1 | 422750-1 | 2.40 | 2.93 | |
| Rondella a molla 6 | ||||
| 017 | 267756-0 | 1.00 | 1.22 | |
| Presa magnetica Rt0700 A | ||||
| 018 | 688117-5 | 3.60 | 4.39 | |
| Anello di bloccaggio | ||||
| 019 | 259039-2 | 1.00 | 1.22 | |
| Piastra Intermedia | ||||
| 022 | 453367-9 | 2.40 | 2.93 | |
| Vite di taglio 4x70 | ||||
| 023 | 266258-3 | 1.20 | 1.46 | |
| Piastra di bloccaggio | ||||
| 024 | 344871-8 | 1.20 | 1.46 | |
| CAMPO | ||||
| 025 | 626653-3 | 30.80 | 37.58 | |
| Etichetta "sjs2" | ||||
| 026 | 898443-6 | 2.40 | 2.93 | |
| Set di spazzole in carbonio CB-318 | ||||
| 027 | 191978-9 | 8.40 | 10.25 | |
| Vite di battitura Pt3x10 | ||||
| 028 | 266007-8 | 1.00 | 1.22 | |
| Portaspazzole di Carbone | ||||
| 029 | 643770-4 | 2.40 | 2.93 | |
| Custodia del motore | ||||
| 030 | 453366-1 | 10.80 | 13.18 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 031 | 265B67-9 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 031-1 | 265B67-9 | 1.00 | 1.22 | |
| Rilievo di tensione | ||||
| 032 | 687169-3 | 1.00 | 1.22 | |
| Porta Interruttore Ga5040C A | ||||
| 033 | 632K98-1 | 9.60 | 11.71 | |
| Porta Interruttore Ga5040C A | ||||
| 033-1 | 632K98-1 | 9.60 | 11.71 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 034 | 695123-3 | 22.00 | 26.84 | |
| Passacavo 8-110 | ||||
| 035 | 682559-5 | 1.20 | 1.46 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 036 | 265B67-9 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 036-1 | 265B67-9 | 1.00 | 1.22 | |
| Etichetta "indicazione" | ||||
| 037 | 898444-4 | 2.40 | 2.93 | |
| Coperchio Laterale | ||||
| 038 | 453365-3 | 3.60 | 4.39 | |
| CONTROLLE UNIT GA5040C A | ||||
| 039 | 620G02-8 | 45.10 | 55.02 | |
| CONTROLLE UNIT GA5040C A | ||||
| 039-1 | 620G02-8 | 45.10 | 55.02 | |
| CONTROLLE UNIT GA5040C A | ||||
| 039-2 | 620G02-8 | 45.10 | 55.02 | |
| Interruttore Sw-126 A | ||||
| 040 | 651069-3 | 8.40 | 10.25 | |
| TARGHETTA | ||||
| 041 | 897088-7 | 3.60 | 4.39 | |
| Molla di compressione 4 | ||||
| 042 | 233071-4 | 1.00 | 1.22 | |
| Maniglia dell'interruttore | ||||
| 043 | 453847-5 | 1.20 | 1.46 | |
| Pulsante di commutazione Ga5040C | ||||
| 044 | 453368-7 | 1.00 | 1.22 | |
| Cappuccio a spillo | ||||
| 046 | 453369-5 | 1.20 | 1.46 | |
| Molla di compressione 8 | ||||
| 047 | 234057-1 | 1.00 | 1.22 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 048 | 265B70-0 | 1.00 | 1.22 | |
| Anello O 4 | ||||
| 049 | 213032-0 | 1.00 | 1.22 | |
| Perno del collare 6mm | ||||
| 050 | 256535-1 | 1.20 | 1.46 | |
| Spillo in Gomma 4 | ||||
| 051 | 263002-9 | 1.00 | 1.22 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 052 | 210026-6 | 2.40 | 2.93 | |
| Anello di bloccaggio S-9 | ||||
| 053 | 961005-4 | 1.00 | 1.22 | |
| Rondella 10 | ||||
| 054 | 253180-3 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 310508-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 055-1 | 310577-0 | |||
| Bussola di distanziamento Ga5040C A | ||||
| 055-2 | 310683-1 | 6.00 | 7.32 | |
| Anello di bloccaggio | ||||
| 056 | 346556-2 | 2.40 | 2.93 | |
| Ingrenaggio 11 | ||||
| 057 | 227592-6 | 6.00 | 7.32 | |
| ACCOPPIAMENTO | ||||
| 058 | 313228-4 | 10.80 | 13.18 | |
| Cuscinetto a sfera 6903zz | ||||
| 059 | 210302-8 | 8.40 | 10.25 | |
| Rondella 12 | ||||
| 060 | 253744-3 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 061 | 263002-9 | 1.00 | 1.22 | |
| O-Anello 51 | ||||
| 062 | 213641-5 | 1.00 | 1.22 | |
| Alloggiamento del cuscinetto | ||||
| 063 | 136012-8 | 8.40 | 10.25 | |
| Alloggiamento del cuscinetto | ||||
| 063-1 | 136012-8 | 8.40 | 10.25 | |
| Bullone esagonale 4x16 | ||||
| 064 | 266437-3 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 065 | 211129-9 | 8.40 | 10.25 | |
| Rondella 21 | ||||
| 066 | 267279-8 | 1.00 | 1.22 | |
| Anello di feltro 17mm | ||||
| 067 | 443124-3 | 1.00 | 1.22 | |
| Blocco del cuscinetto | ||||
| 068 | 285854-8 | 1.20 | 1.46 | |
| BARRA TOMMY | ||||
| 070 | 326130-2 | 7.20 | 8.78 | |
| BESCHERMKAP 125MM AFBRAMEN EN SCHUREN | ||||
| 072 | 141P36-7 | 7.00 | 8.54 | |
| Anello O 4 | ||||
| 072A | 213009-5 | 1.00 | 1.22 | |
| Vite 5x16 | ||||
| 072B | 265180-1 | 1.00 | 1.22 | |
| Flangia interna | ||||
| 073 | 224447-6 | 4.90 | 5.98 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 073 | 224415-9 | 3.00 | 3.66 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 074 | 224554-5 | 3.00 | 3.66 | |
| ACCOPPIAMENTO | ||||
| 075 | 135555-7 | 28.60 | 34.89 | |
| Non più disponibile, nessuna sostituzione | ||||
| 076 | 804Y42-4 | |||
| Portaspazzole di Carbone | ||||
| 0291 | 643770-4 | 2.40 | 2.93 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 0481 | 265B70-0 | 1.00 | 1.22 | |
