Qui troverai tutte le parti e i disegni disponibili del 'Makita GA5021'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

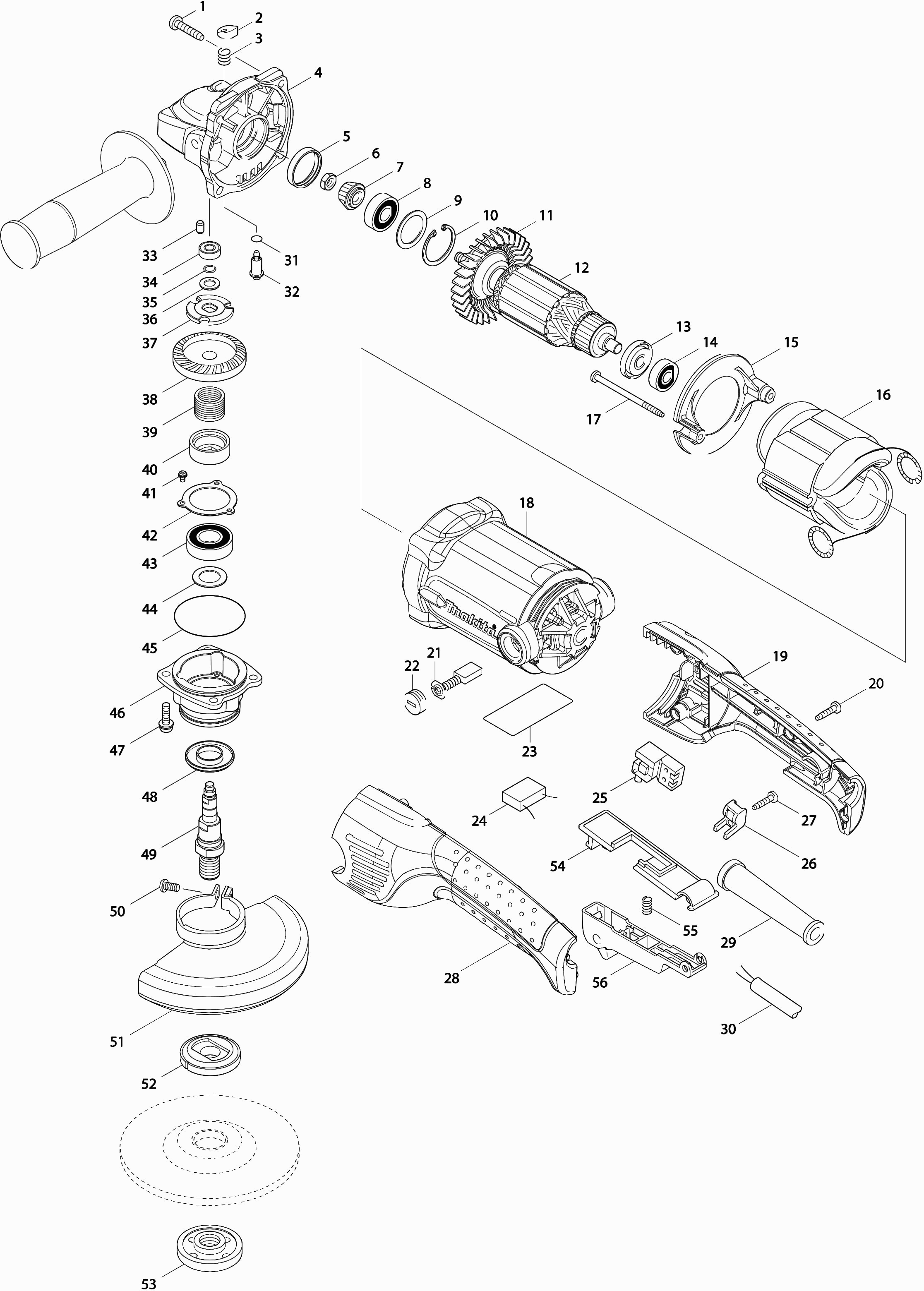

Disegno tecnico del modello Makita GA5021
Elenco parti di ricambio del modello Makita GA5021
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Vite a tappo 5X25 | ||||
001 | 266041-8 | 0.83 | 1.01 | |
Cappuccio del perno di blocco | ||||
002 | 417771-6 | 0.83 | 1.01 | |
Molla di compressione 8 | ||||
003 | 234057-1 | 0.83 | 1.01 | |
Custodia del ingranaggio | ||||
004 | 318158-4 | 10.81 | 13.19 | |
Rondella in gomma 27 | ||||
005 | 262132-3 | 0.83 | 1.01 | |
Dado M7 | ||||
006 | 264010-3 | 0.83 | 1.01 | |
Ingranaggio 13 | ||||
007 | 227517-0 | 4.08 | 4.98 | |
Cuscinetto a sfere 6000ddw | ||||
008 | 211289-7 | 12.58 | 15.35 | |
Rondella 22 Ga5021 | ||||
009 | 267352-4 | 0.83 | 1.01 | |
Anello di blocco R-30 | ||||
010 | 962107-9 | 0.83 | 1.01 | |
Ventola 70 | ||||
011 | 240094-5 | 1.43 | 1.74 | |
Indotto | ||||
012 | 510132-0 | 23.75 | 28.98 | |
Anello di isolamento | ||||
013 | 681644-1 | 0.83 | 1.01 | |
Cuscinetto a sfere 608ddw | ||||
014 | 210005-4 | 4.58 | 5.59 | |
Piastra distanziatrice | ||||
015 | 419961-7 | 0.83 | 1.01 | |
CAMPO 240V | ||||
016 | 525803-6 | 48.51 | 59.18 | |
Molla dello statore Cb5 | ||||
016A | 654020-2 | 0.83 | 1.01 | |
SPINOTTO | ||||
016B | 654555-3 | 0.83 | 1.01 | |
Vite autofilettante 4x65mm | ||||
017 | 266340-8 | 0.83 | 1.01 | |
Custodia del motore | ||||
018 | 158278-0 | 12.58 | 15.35 | |
Portaspazzole in carbonio 5X11 A | ||||
018A | 644501-4 | 2.08 | 2.54 | |
Set Carter del Motore | ||||
019 | 188462-3 | 11.93 | 14.55 | |
Nessuna informazione disponibile, non ordinabile | ||||
020 | 266326-2 | |||
Set spazzole di carbonio Cb-303 | ||||
021 | 191963-2 | 5.22 | 6.37 | |
Tappo portaspazzole | ||||
022 | 643750-0 | 0.83 | 1.01 | |
Piastra di nome "ga5021" | ||||
023 | 864611-3 | 2.80 | 3.42 | |
Condensatore 0,22uF | ||||
024 | 645190-8 | 2.44 | 2.98 | |
Interruttore Sw-131 | ||||
025 | 651922-3 | 11.16 | 13.62 | |
Staffa di serraggio | ||||
026 | 687260-7 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
027 | 266326-2 | |||
Set Carter del Motore | ||||
028 | 188462-3 | 11.93 | 14.55 | |
Passacavo 10-90 | ||||
029 | 682505-8 | 1.72 | 2.10 | |
Cavo di alimentazione 2x1.50 4.0mtr | ||||
030 | 695123-3 | 21.70 | 26.47 | |
Anello O 7 | ||||
031 | 213977-2 | 0.83 | 1.01 | |
Spina del colletto 5 | ||||
032 | 256505-0 | 0.83 | 1.01 | |
Spillo in Gomma 4 | ||||
033 | 263002-9 | 0.83 | 1.01 | |
Cuscinetto a sfere 696ZZ A | ||||
034 | 210026-6 | 3.65 | 4.45 | |
Rondella di bloccaggio 7 | ||||
035 | 233926-3 | 1.21 | 1.48 | |
Rondella 8 x 14 x 1mm | ||||
036 | 253835-0 | 0.83 | 1.01 | |
Anello di bloccaggio | ||||
037 | 267811-8 | 2.44 | 2.98 | |
Ingranaggio 34b | ||||
038 | 227519-6 | 8.46 | 10.32 | |
Rondella di bloccaggio 16 | ||||
039 | 234356-1 | 5.22 | 6.37 | |
Boccola di bloccaggio | ||||
040 | 324833-2 | 2.80 | 3.42 | |
Vite 3x6 | ||||
041 | 911003-8 | 0.83 | 1.01 | |
Blocco del cuscinetto 39 | ||||
042 | 285728-3 | 0.83 | 1.01 | |
Cuscinetto a sfere 6002ddw | ||||
043 | 211236-8 | 9.52 | 11.61 | |
Rondella 15 | ||||
044 | 253853-8 | 0.83 | 1.01 | |
Anello O 48 | ||||
045 | 213624-5 | 0.83 | 1.01 | |
Alloggiamento del cuscinetto | ||||
046 | 318332-4 | 5.88 | 7.17 | |
Vite 5X18 | ||||
047 | 265131-4 | 0.83 | 1.01 | |
Anello intermedio | ||||
048 | 345464-4 | 0.83 | 1.01 | |
BARRA TOMMY | ||||
049 | 324789-9 | 9.52 | 11.61 | |
Vite 5x16 | ||||
050 | 265180-1 | 0.83 | 1.01 | |
Copertura protettiva 125 mm molatura e sabbiatura | ||||
051 | 141P36-7 | 11.50 | 14.03 | |
Anello O 4 | ||||
051A | 213009-5 | 0.83 | 1.01 | |
Binnenflens 42mm | ||||
052 | 224415-9 | 3.35 | 4.09 | |
Sluitmoer M14x45mm | ||||
053 | 224554-5 | 3.73 | 4.55 | |
Piastra di montaggio dell'interruttore | ||||
054 | 418519-9 | 1.01 | 1.23 | |
Molla a compressione 6x29mm | ||||
055 | 233117-6 | 0.83 | 1.01 | |
Pulsante di cambio Cpl Ga5021C A | ||||
056 | 158402-5 | 5.22 | 6.37 |
