Qui troverai tutte le parti e i disegni disponibili di “Makita G1700I”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

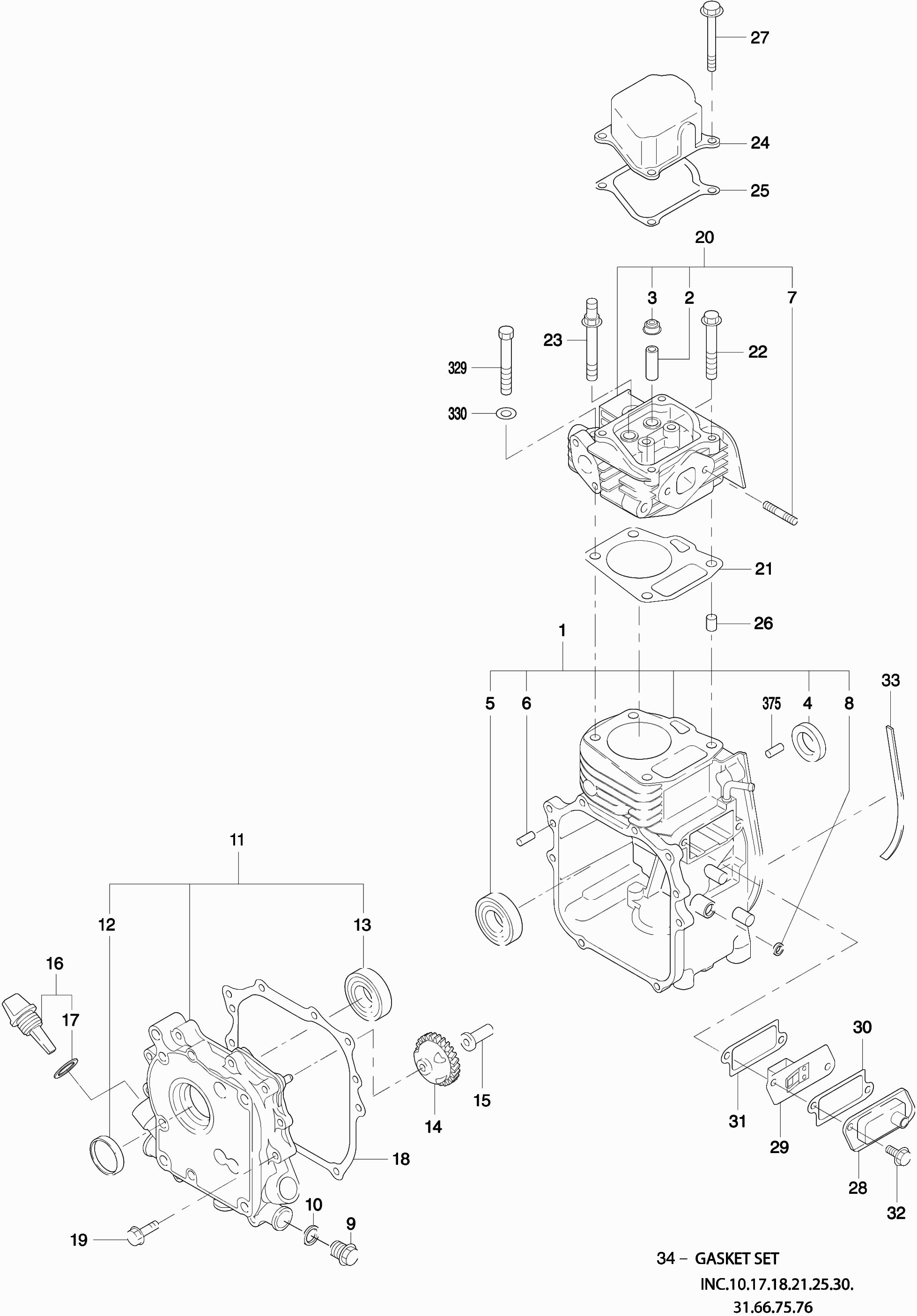

Disegni tecnici di Makita G1700I

Elenco parti di Makita G1700I

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Carcassa del Ingranaggio
001 2841010301 285.00 347.70
Guidavalvola
002 2371420203 33.35 40.69
Guarnizione della valvola
003 2771601001 4.45 5.43
Guarnizione olio 20X32X6 G1700I
004 0440200070 5.09 6.21
Cuscinetto a sfere G1700I
005 0600200140 10.52 12.83
Spinotto di Adattamento Eg601A A
006 0310060020 0.83 1.01
Bullone prigioniero G1700I
007 0105060420 2.71 3.31
Guarnizione dell'olio 6X10X2,5 G4300L
008 0440060020 5.09 6.21
Tappo Carter serie Eg
009 0401140030 2.48 3.03
Guarnizione G2400-3500-550
010 0211140020 0.83 1.01
Nessuna informazione disponibile, non ordinabile
011 20F1120131
Tappo, Gomma
012 2301710203 4.45 5.43
Cuscinetto a sfere G1700I
013 0600200140 10.52 12.83
Ingranaggio del regolatore
014 2844500301 11.84 14.44
Manicotto del regolatore
015 2054190103 7.22 8.81
Nessuna informazione disponibile, non ordinabile
016 2306360111
O-ring per asta dell'olio A
017 424100-6 0.83 1.01
Guarnizione del carter
018 2841600303 2.38 2.90
Bullone Flangia
019 34K2090208 2.38 2.90
Testa del cilindro
020 20F1300321 146.74 179.02
Guarnizione, testa-
021 2841500113 6.41 7.82
Bullone flangiato G1700I
022 0110080210 1.67 2.04
Bullone flangiato G1700I
023 0110080301 3.97 4.84
Coperchio valvola
024 2841550103 10.52 12.83
Guarnizione del carter
025 2841600703 3.11 3.79
Bussola adatta 10 10.3X8.5X14 Eg241 *
026 2771501103 0.83 1.01
Bullone flangiato G1700I
027 0110060420 2.02 2.46
Cappuccio di ventilazione
028 2841430101 9.26 11.30
Cappuccio di ventilazione
029 2841440101 11.84 14.44
Guarnizione della piastra a camma
030 2301600613 1.39 1.70
Guarnizione
031 2301600703 1.20 1.46
Bullone flangiato G24/35/5500
032 0110060020 1.67 2.04
Spugna, albero a gomiti-
033 33K5831703 3.44 4.20
Nessuna informazione disponibile, non ordinabile
034 2849900217
Nessuna informazione disponibile, non ordinabile
035 20F2060101
Nessuna informazione disponibile, non ordinabile
036 0053203101
Distanziatore 0,8 G1700I
037 0230200100 1.99 2.43
Distanziatore 1,0 G1700I
037A 0230200110 1.99 2.43
Distanziatore 1,2 G1700I
037B 0230200120 2.38 2.90
Rondella G1700I
038 0200150040 2.38 2.90
Dado G2400R
039 0021814000 2.38 2.90
ASTA CONICA
040 2842250130 38.75 47.28
Nessuna informazione disponibile, non ordinabile
041 2842300103
Spinotto del pistone
042 2302330103 3.97 4.84
PISTONE
043 28423401H3 25.36 30.94
Pistone 0,25
043A 28423402H3 27.90 34.04
Pistone 0,50
043B 28423403H3 27.90 34.04
Set anelli del pistone standard
044 2742350107 33.35 40.69
Set anelli pistone 0,25mm
044A 2742350207 38.75 47.28
Set anelli pistone 0,50mm
044B 2742350307 45.48 55.49
Anello di bloccaggio G1700I
045 0565110010 0.83 1.01
Albero a camme
046 2843170111 105.51 128.72
SPINA
047 2273860123 15.65 19.09
Gancio a ruota libera
048 2843640103 15.65 19.09
Perno a molla Eg601A
049 0051904100 0.83 1.01
Anello di bloccaggio S-17
050 961057-5 0.83 1.01
Molla di ritorno
051 2743870123 1.39 1.70
Pistone OS-AH
052 2743330103 11.84 14.44
Molla del valvola
053 2743360103 2.02 2.46
Piastra di bloccaggio
054 2743370203 3.97 4.84
Valvola di aspirazione
055 20F3340103 15.65 19.09
Valvola di scarico
056 28433501H3 15.65 19.09
Valvola di non ritorno
057 13210KA031 1.39 1.70
Stantuffo
058 20F3530103 4.45 5.43
Bilancere
059 20F3600113 5.09 6.21
Bullone per bilanciere
060 2693580103 4.45 5.43
Dado G4100R
061 0170060090 2.02 2.46
Piastra di guida
062 2743650103 2.38 2.90
Scarico
063 2843020120 154.02 187.90
Arrestatore di scintille
064 2693760101 13.82 16.86
Vite autofilettante M4X6L G1700I
065 0150040060 0.83 1.01
Guarnizione di scarico
066 2303520401 2.71 3.31
Dado flangiato M6 G1700I
067 0180060030 1.99 2.43
Bullone a flangia M8X1,25X80L G1700I
068 0110080110 4.44 5.42
Tubo di scarico
069 2843410113 33.35 40.69
Nessuna informazione disponibile, non ordinabile
070 0011406160
Filtro aria completo
071 2843263000 41.84 51.04
Guarnizione
072 2273600413 0.83 1.01
Filtro dell'aria
073 2843263108 8.59 10.48
Pezzo intermedio
074 2843290303 9.26 11.30
Guarnizione del collettore di aspirazione
075 2273590203 1.00 1.22
Guarnizione del collettore di aspirazione
076 1573500103 1.00 1.22
Dado M/Rivetto G28/6100R
077 0023806000 1.20 1.46
Bullone flangiato M6X18 G28/3200L *
078 0110060180 1.39 1.70
Canale LHS 225 EQ
079 2843210103 8.27 10.09
Tubo in gomma G2400-3501-350
080 0851080000 13.83 16.87
Spugna
081 33K5831513 1.99 2.43
Spugna 2
082 33K5832113 1.67 2.04
Leva del regolatore
083 2844230503 9.26 11.30
Non più disponibile, nessuna sostituzione
084 2304220103
Rondella di bloccaggio G28/4300L *
087 0031305000 0.83 1.01
Nessuna informazione disponibile, non ordinabile
088 0011406250
Dado G2400-3500-550
089 0186060020 0.98 1.20
Comando gas
091 2844600303 10.50 12.81
Bullone G2400-3500-550 *
092 0110060010 1.39 1.70
Carter del volano
095 2845120103 99.33 121.18
BOCCOLA
096 2845550103 3.97 4.84
Bullone flangiato G1700I
097 0110080160 2.71 3.31
Bullone flangiato G1700I
098 0110080302 2.38 2.90
Bullone del cilindro
099 2845360101 30.69 37.44
Bullone flangiato G1700I
100 0110060440 1.99 2.43
Bullone a flangia M8X12 G28/4300L *
101 0110080150 2.38 2.90
GUARNIZIONE
102 2845420113 17.40 21.23
Morsetto per sensore di olio G5500R
103 0566000260 2.71 3.31
Dispositivo di avviamento completo
104 2845022110 77.62 94.70
Molla di avviamento
105 2845022408 27.90 34.04
Avvolgicavo
106 2845022208 19.29 23.53
Cavo FSK 420
107 2845023308 8.27 10.09
Maniglia dell'avviamento
108 140884-5 3.54 4.32
Strumento di allineamento
109 2845022308 4.45 5.43
Molla di attrito
110 2845022608 10.52 12.83
Molla di ritorno
111 2845022708 5.09 6.21
Piastra di Friczione
112 2845022518 13.83 16.87
Anello di ritenzione tipo C
113 2845023108 4.45 5.43
Guidacavo
114 2845610103 10.52 12.83
PIASTRA DI SUPPORTO
115 33K5300103 10.52 12.83
Anello di ritenzione tipo E
116 2845022908 1.00 1.22
Montaggio del palo di guida
117 2845022808 5.70 6.95
Bullone M6X18 G17/28/3200L *
118 0110060140 1.39 1.70
Piastra di tenuta
119 34K4010203 10.52 12.83
Spugna di tenuta B/h
120 2845120303 3.97 4.84
Striscia di isolamento B1
121 2845360623 12.19 14.87
Guarnizione di gomma
122 2845360503 10.52 12.83
Carburateur G1700I A
123 2846230240 170.50 208.01
Valvola a farfalla
124 2846253508 11.84 14.44
VITE C M4X35
125 2846245508 5.70 6.95
Nessuna informazione disponibile, non ordinabile
126 2846252508
VITE C M4X35
127 2846245508 5.70 6.95
Nessuna informazione disponibile, non ordinabile
128 2846242008
Nessuna informazione disponibile, non ordinabile
129 2846252008
Spina del gas
130 2846253108 28.02 34.18
Nessuna informazione disponibile, non ordinabile
131 2846235508
Indicatore DF 700
132 2796250008 25.36 30.94
Spillo
133 2846251508 3.54 4.32
Camera di galleggiamento
134 2846255008 30.69 37.44
Guarnizione
135 2516235008 2.71 3.31
Guarnizione della camera
136 2846254008 11.84 14.44
GALLEGGIANTE
137 2846250508 30.69 37.44
Nessuna informazione disponibile, non ordinabile
138 2846240008
Vite G4300L *
139 2846245608 1.20 1.46
Nessuna informazione disponibile, non ordinabile
140 2846244508
Tubo di Gomma
141 2846256508 1.66 2.03
VITE C M4X35
142 2516266108 8.27 10.09
Bussola di guida
143 2516255908 1.66 2.03
Vite di regolazione
144 2846235308 4.45 5.43
Molla della vite di regolazione
145 2796244508 3.97 4.84
Bussola interna
146 2846256108 3.54 4.32
Molla (ago a gas)
147 2846231508 4.45 5.43
Anello O
148 2846245108 5.09 6.21
Anello O
149 2846245008 4.44 5.42
Clip per filo
151 2846257008 5.70 6.95
Tubo di Gomma
152 2846256618 1.67 2.04
MOTORE
153 2846258008 77.62 94.70
Supporto per motore
154 2846257608 33.35 40.69
VITE C M4X35
155 2846245808 1.00 1.22
VITE C M4X35
156 2846245708 1.20 1.46
Leva (connessione)
157 2846255508 7.21 8.80
Molla
158 2846244608 1.39 1.70
Arco ISC 240 Wire
159 2846257508 13.83 16.87
VITE C M4X35
160 2846245708 1.20 1.46
Roto Magneto Comp.
161 2847935031 118.43 144.48
Accensione
162 2847953001 131.16 160.02
Bobina d'impulso
163 2847954001 51.83 63.23
Staffa per accensione
165 2847956101 9.26 11.30
Nessuna informazione disponibile, non ordinabile
167 0023808000
Bullone G2400-3500-550 *
168 0110060010 1.39 1.70
Candela Bmr4A A
169 0650140380 11.34 13.83
Tappo per passaggio
171 2847550103 4.44 5.42
Cablaggio per bobina di impulso
172 2847958103 10.52 12.83
Guarnizione per motore
173 34K2110103 131.16 160.02
Protezione dell'olio G650R *
174 2307630111 51.84 63.24
Supporto per sensore
176 2307580103 6.41 7.82
Vite & Rondella G1700I
177 0043506100 0.83 1.01
Dispositivo di Sostegno
179 2267510103 1.00 1.22
Avvolgimento del campo
180 34K2105101 401.12 489.37
Bullone Flangia
181 34K2090208 2.38 2.90
Indotto
182 34K2006101 223.15 272.24
Bullone flangiato G1700I
184 0010406120 1.00 1.22
PIASTRA POSTERIORE
187 34K2090108 111.57 136.12
Bullone Flangia
188 34K2090208 2.38 2.90
Nessuna informazione disponibile, non ordinabile
191A KU51200401
Nessuna informazione disponibile, non ordinabile
191B KU51203401
Bullone M6X18 G17/28/3200L *
193 0110060140 1.39 1.70
RADDRIZZATORE
194 34K2090308 55.67 67.92
VITE C M4X35
195 34K2090408 3.97 4.84
Cavo di terra
196 34K4190203 5.09 6.21
FERMAGLIO PER CAVO
197 34K2090608 3.97 4.84
VITE C M4X35
198 34K2090508 3.97 4.84
Fascetta
199 34K2090708 3.11 3.79
Telaio per (r)
200 33K3710103 19.29 23.53
Telaio per (l)
201 33K3720103 21.23 25.90
Telaio posteriore (r)
202 33K3730103 13.83 16.87
Telaio posteriore (l)
203 33K3740103 13.83 16.87
Spugna per telaio posteriore
204 33K5841303 1.20 1.46
Piastra base, inv
205 34K3060123 48.40 59.05
Spugna per piastra di base
206 33K5831003 13.83 16.87
Spugna per piastra di base
207 33K5831103 1.67 2.04
Spugna per piastra di base
208 33K5832003 5.70 6.95
Bullone con rondella G3501-5501R
209 0011408200 0.83 1.01
Base di montaggio
210 33K3010101 30.69 37.44
Dado M/Rivetto G28/6100R
211 0023806000 1.20 1.46
Bullone flangiato G24/35/5500
212 0110060020 1.67 2.04
Dado
213 33K3800103 1.20 1.46
Passaggio (telaio posteriore)
214 33K3800503 1.67 2.04
PIASTRA POSTERIORE
215 33K3760103 19.29 23.53
Elemento di Fissaggio
216 33K3610101 12.22 14.91
Bullone flangiato M6X18 G28/3200L *
217 0110060180 1.39 1.70
VITE C M4X35
218 0140050100 0.83 1.01
Pannello operatore
219 34K4802130 362.62 442.40
Piastra frontale BR 10 D
220 33K4010113 41.84 51.04
Foglio
221 33K4890203 17.38 21.20
Interruttore
222 33B4000708 28.02 34.18
Coperchio dell'interruttore
223 34K4181303 6.41 7.82
Nessuna informazione disponibile, non ordinabile
224 3584062108
Vite G2400-5501R
225 0043603120 0.83 1.01
Dado G2400R-Etc
226 0021703000 0.83 1.01
Piastra per pellicola
228 33K4070923 5.09 6.21
Vite e Rondella
229 0131040060 0.83 1.01
Indicatore LED
230 KD31100111 45.48 55.49
Vite autofilettante G1700I
231 0150030020 0.83 1.01
Interruttore di accensione. 3200L *A
232 33K4181203 11.84 14.44
Pulsante rotativo D34 M6/8T blu
233 33K4201003 5.09 6.21
Pallina per manopola rotante
234 33K4207103 1.20 1.46
Molla per manopola rotante
235 33K4207403 1.20 1.46
Non più disponibile, nessuna sostituzione
236 33K4202003
Non più disponibile, nessuna sostituzione
237 33K4203023
Piastra per filo
238 33K4204003 4.45 5.43
Vite autofilettante G4100R
239 0150040070 0.83 1.01
Vite M3X16 G28/3200L *
240 33K4181408 1.00 1.22
Filettatura a rullo
242 33K4205011 19.23 23.46
STROZZATORE
243 33K4208003 4.44 5.42
Bullone G2400-3500-550 *
244 0110060010 1.39 1.70
Interruttore automatico Dc 10a
245 3524562008 23.04 28.11
Vite e Rondella
247 0131030010 0.83 1.01
Cappuccio del interruttore automatico
248 33K4181703 5.09 6.21
Morsetto terminale -nero/rosso-
249 33K4209001 7.21 8.80
Bullone di contatto (rosso)(+)
250 3634570108 10.52 12.83
Vite di contatto (nera)(-)
251 3634570008 10.52 12.83
Cablaggio per pannello
252 34K4181713 68.53 83.61
Cablaggio del guarnizione
253 34K4181503 23.06 28.13
Cablaggio di uscita DC
254 34K4181613 28.02 34.18
Cavo dell'assorbimento
255 33K4206021 21.23 25.90
Fascette da cablaggio G28/3200L
256 0563000020 2.02 2.46
Spugna di tenuta F
257 33K5841103 2.38 2.90
Etichetta (fronte)
258 34K9210613 15.60 19.03
Inverter di foglio
260 34K4188303 36.05 43.98
Non più disponibile, nessuna sostituzione
261 0732004490
PIASTRA POSTERIORE
262 33K5020103 38.75 47.28
Vite e Rondella
263 0131060030 1.00 1.22
Dado
264 33K5020501 3.97 4.84
Spugna 1, piastra posteriore-
265 33K5831813 4.45 5.43
Spugna 2, piastra posteriore-
266 33K5831913 13.83 16.87
Custodia L
267 33K5130221 123.71 150.93
Pannello laterale L G1700I A
268 33K5131101 43.89 53.55
Nessuna informazione disponibile, non ordinabile
269 33K5140113
Pannello laterale R G1700I A
270 33K5141101 40.78 49.75
Vite & Rondella G1700I
271 0043606250 0.83 1.01
Vite 6x20
272 911333-7 0.83 1.01
Bullone
273 33K5050103 5.09 6.21
Bullone
274 33K5050103 5.09 6.21
Alloggiamento della spugna L
275 33K5830103 6.41 7.82
Custodia di spugna L 5
276 33K5830703 3.54 4.32
Custodia per spugna L 3
277 33K5830513 8.27 10.09
Custodia per spugna L 2
278 33K5830403 12.19 14.87
Custodia di spugna L 6
279 33K5830803 1.99 2.43
Custodia di spugna L 7
280 33K5830903 1.39 1.70
Custodia di spugna R 6
281 33K5840803 1.99 2.43
Custodia spugna R 7
282 33K5840903 3.11 3.79
Custodia per spugna L 4
283 33K5830603 3.11 3.79
Pannello di spugna L
284 33K5830203 12.22 14.91
Spugna di sigillatura L
285 33K5830303 3.54 4.32
Custodia di spugna R
286 33K5840103 10.52 12.83
Custodia di spugna R 4
287 33K5840603 3.11 3.79
Custodia spugna R 7
288 33K5840903 3.11 3.79
Custodia di spugna R 6
289 33K5840803 1.99 2.43
Custodia di spugna R 5
290 33K5840703 3.11 3.79
Custodia di spugna R 2
291 33K5840403 12.19 14.87
Custodia di spugna R 3
292 33K5840513 10.52 12.83
Pannello di spugna R
293 33K5840203 15.65 19.09
Spugna di sigillatura R
294 33K5840303 3.44 4.20
Spugna di tenuta R 2
295 33K5841003 1.99 2.43
Coperchio del tappo del serbatoio
296 33K5510113 9.26 11.30
Rondella di bloccaggio Eg601A
297 0031306000 0.83 1.01
Vite autofilettante G2400-3500-550
298 0150040010 0.83 1.01
Rivetto per vite
299 33K5300203 1.39 1.70
Etichetta (modello) L
300 34K9210523 33.35 40.69
Etichetta (modello) R
301 34K9210423 33.35 40.69
Etichetta 'g1700i'
302 34K9160833 3.96 4.83
Etichetta Olio G4100R
304 0732004520 2.71 3.31
Etichetta Carburante G4100R
305 0732004510 7.22 8.81
Etichetta Calore & Gas G1700I
306 0732004500 5.06 6.17
Etichetta e-con
307 34K9211013 5.71 6.97
SERBATOIO DI CARBURANTE
308 33K6110132 82.76 100.97
Tappo del serbatoio
309 33K6501000 19.29 23.53
Filtro della benzina
310 33K61201J1 9.24 11.27
Rubinetto della benzina
311 33K6300110 23.04 28.11
Filtro del carburante
312 33K6140201 8.27 10.09
Vite 5X12 RBC23/26/310 P
313 0043605120 0.83 1.01
Nessuna informazione disponibile, non ordinabile
314 0021805000
Nessuna informazione disponibile, non ordinabile
315 33K6225003
Morsetto per tubo 13Mm
316 0561130010 1.00 1.22
Attacco del serbatoio
317 33K6410103 4.44 5.42
Caucciù del collo per serbatoio di carburante
318 33K6400113 13.83 16.87
Nessuna informazione disponibile, non ordinabile
319 33K6420103
Staffa, rubinetto della benzina-
320 33K6300203 5.70 6.95
Bullone M6X1.0X14Dx14L
321 0110060030 1.66 2.03
Dado G2400R-Etc A
322 0021706000 0.83 1.01
Spugna per serbatoio
323 33K5841213 8.27 10.09
Pompa di benzina
324 33K6220100 51.84 63.24
Tubo del carburante G3500/01/5501 *
325 0851060000 25.36 30.94
Tubo del carburante G3500/01/5501 *
326 0851060000 25.36 30.94
Morsetto per tubo 11Mm P
327 0561110020 1.20 1.46
Vite autofilettante G1700I
328 0150060020 0.83 1.01
Bullone
329 0100080420 3.54 4.32
Rondella
330 0200080210 1.67 2.04
Nessuna informazione disponibile, non ordinabile
331 2843290401
Non più disponibile, nessuna sostituzione
332 2774670103
Colpo di cilindro (e/g)
334 2845360303 6.41 7.82
Piastra di montaggio spugna di tenuta 2
335 2845360903 2.71 3.31
Piastra di montaggio spugna di tenuta 3
336 2845361003 1.99 2.43
Connettore intermedio in spugna
337 33K5832303 7.21 8.80
Spugna di tenuta intermedia
338 2845360803 3.54 4.32
Tubo in gomma G1700I
339 0850930000 9.24 11.27
Tubo in gomma G1700I
340 0850930000 9.24 11.27
Tubo in gomma G1700I
341 0850930000 9.24 11.27
Connettore Y
342 2846710103 10.52 12.83
Anello di arresto G1700I
343 0569000020 1.00 1.22
Etichetta (fronte) 2
345 34K9510203 11.84 14.44
Spugna 3, piastra posteriore-
346 33K5832203 9.26 11.30
Spugna 4, piastra posteriore-
347 33K5832403 1.39 1.70
Vite e Rondella
348 0131040091 2.02 2.46
Dado flangiato G1700I
349 0180040000 1.39 1.70
Etichetta 91Db G1700I
350 0732005370 5.71 6.97
Morsetto per tubo serie Eg
351 0561100030 0.83 1.01
Filtro del rumore
392 34K2091008 30.69 37.44

Ci sono 0 articoli nel tuo carrello.
