Qui troverai tutte le parti e i disegni disponibili di “Makita FS2300”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

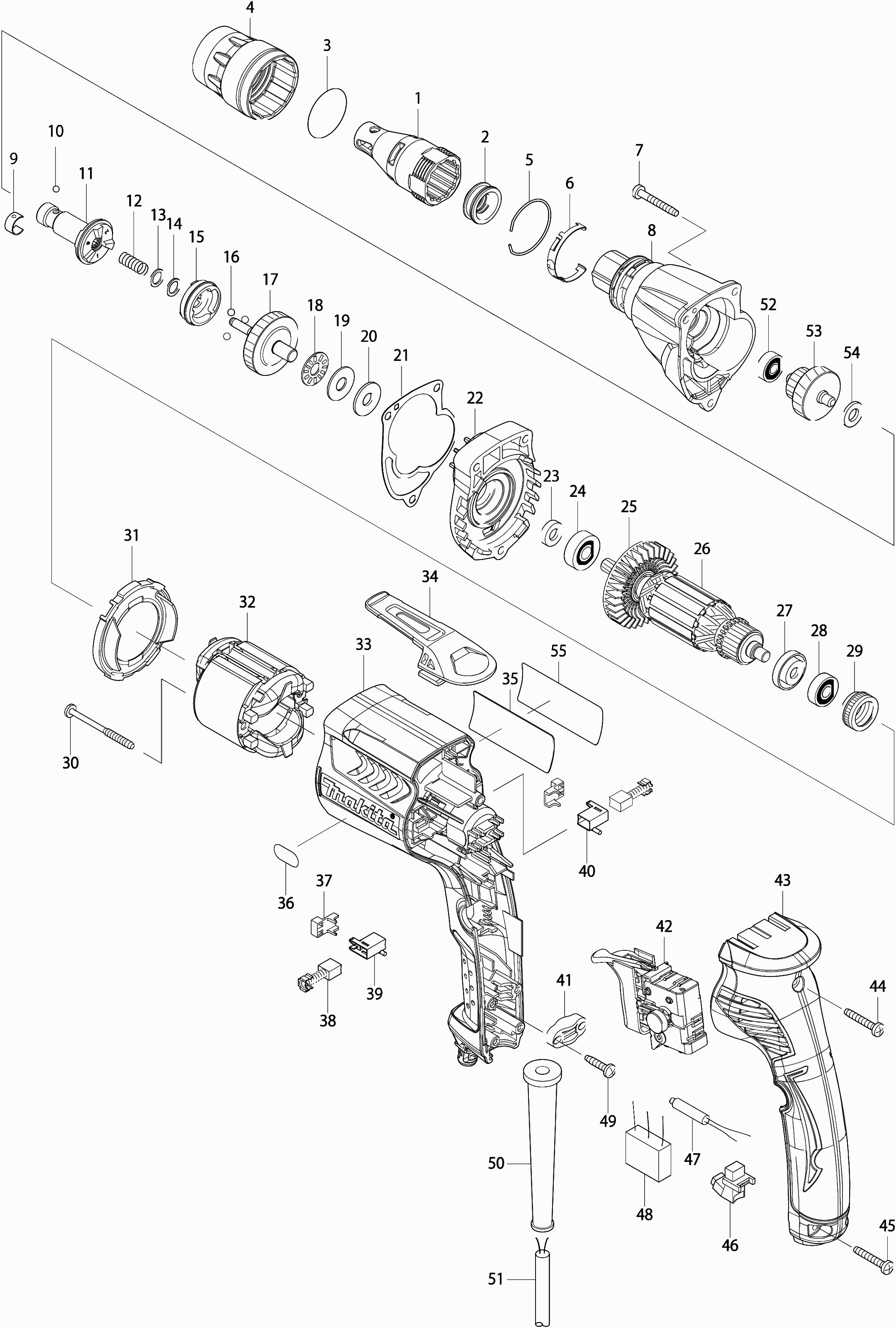

Disegni tecnici di Makita FS2300
Elenco parti di Makita FS2300
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Pezzo di naso S | ||||
| 001 | 158875-2 | 6.38 | 7.78 | |
| Anello di tenuta in gomma | ||||
| 002 | 424163-2 | 0.83 | 1.01 | |
| Anello 30, Guarnizione | ||||
| 003 | 424235-3 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 004 | 455591-0 | 3.12 | 3.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 005 | 233974-2 | |||
| Molla a Balia | ||||
| 006 | 232245-4 | 5.71 | 6.97 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 007 | 265B70-0 | 0.83 | 1.01 | |
| Custodia ingranaggio Ls | ||||
| 008 | 158895-6 | 11.34 | 13.83 | |
| Molla a Balia | ||||
| 009 | 232050-9 | 0.83 | 1.01 | |
| Pallina di acciaio 3.5 | ||||
| 010 | 216040-0 | 0.83 | 1.01 | |
| Albero 125s comp | ||||
| 011 | 158886-7 | 12.80 | 15.62 | |
| Molla di compressione 8 | ||||
| 012 | 234121-8 | 0.83 | 1.01 | |
| Rondella 8 | ||||
| 013 | 267202-3 | 0.83 | 1.01 | |
| Rondella 8 | ||||
| 014 | 267202-3 | 0.83 | 1.01 | |
| Manopola Frizione 125s | ||||
| 015 | 223170-0 | 9.67 | 11.80 | |
| Palla di acciaio 4 | ||||
| 016 | 216008-6 | 0.83 | 1.01 | |
| Ingranaggio 35s completo | ||||
| 017 | 158891-4 | 9.24 | 11.27 | |
| Cuscinetto a rullini assiale 821 | ||||
| 018 | 216415-3 | 3.12 | 3.81 | |
| Anello 821 | ||||
| 019 | 216212-7 | 1.24 | 1.51 | |
| Anello di uretano 8 | ||||
| 020 | 261111-8 | 0.83 | 1.01 | |
| Guarnizione | ||||
| 021 | 442149-4 | 1.67 | 2.04 | |
| Coperchio del cambio cpl | ||||
| 022 | 158982-1 | 4.45 | 5.43 | |
| Anello 7mm | ||||
| 023 | 451099-2 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608 | ||||
| 024 | 210007-0 | 5.71 | 6.97 | |
| Ventola 52 Hr1830F | ||||
| 025 | 240083-0 | 1.46 | 1.78 | |
| Anker 220 V | ||||
| 026 | 515764-8 | 23.04 | 28.11 | |
| Anello di isolamento | ||||
| 027 | 681636-0 | 1.18 | 1.44 | |
| Cuscinetto a sfere 607Zz A | ||||
| 028 | 211382-7 | 3.20 | 3.90 | |
| Anello intermedio 9554Nb A | ||||
| 029 | 422768-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 030 | 265872-2 | |||
| Piastra distanziatrice | ||||
| 031 | 450880-8 | 0.83 | 1.01 | |
| CAMPO SA 220-240V | ||||
| 032 | 633693-4 | 9.67 | 11.80 | |
| Casa del motore L | ||||
| 033 | 450878-5 | 6.70 | 8.17 | |
| Gancio da trasporto | ||||
| 034 | 162272-6 | 1.00 | 1.22 | |
| Piastra con nome "fs2300" | ||||
| 035 | 867019-0 | 2.71 | 3.31 | |
| Etichetta dell'indicatore | ||||
| 036 | 808574-3 | 2.71 | 3.31 | |
| Distanziatore STM 1800 | ||||
| 037 | 689111-0 | 0.83 | 1.01 | |
| Set Spazzola CB-419 | ||||
| 038 | 195015-1 | 4.45 | 5.43 | |
| Portaspazzole sinistra | ||||
| 039 | 643952-8 | 2.02 | 2.46 | |
| Portaspazzole Re | ||||
| 040 | 643953-6 | 2.02 | 2.46 | |
| Staffa di serraggio | ||||
| 041 | 687124-5 | 0.83 | 1.01 | |
| Interruttore | ||||
| 042 | 650614-1 | 15.60 | 19.03 | |
| Coperchio del manico sinistro completo | ||||
| 043 | 158878-6 | 9.24 | 11.27 | |
| Spillo in Gomma 4 | ||||
| 043 | 263002-9 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 044 | 266374-1 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 045 | 266374-1 | |||
| Circuito di luce | ||||
| 046 | 631939-2 | 6.41 | 7.82 | |
| CONDENSATORE | ||||
| 047 | 646122-8 | 1.75 | 2.14 | |
| CONDENSATORE | ||||
| 048 | 645253-0 | 4.45 | 5.43 | |
| Vite di rubinetto 4x18 | ||||
| 049 | 265A48-7 | 0.83 | 1.01 | |
| Passacavo 8-110 | ||||
| 050 | 682559-5 | 0.83 | 1.01 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 051 | 695123-3 | 21.08 | 25.72 | |
| Cuscinetto a sfere 606Zz A | ||||
| 052 | 210137-7 | 0.98 | 1.20 | |
| Ingranaggio 17-39 | ||||
| 053 | 226157-1 | 9.24 | 11.27 | |
| Rondella 8 | ||||
| 054 | 267017-8 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 055 | 819349-5 | |||
| Anello di gomma (1) | ||||
| 056 | 423413-2 | 0.98 | 1.20 | |
