Qui troverai tutte le parti e i disegni disponibili di “Makita FN001G”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

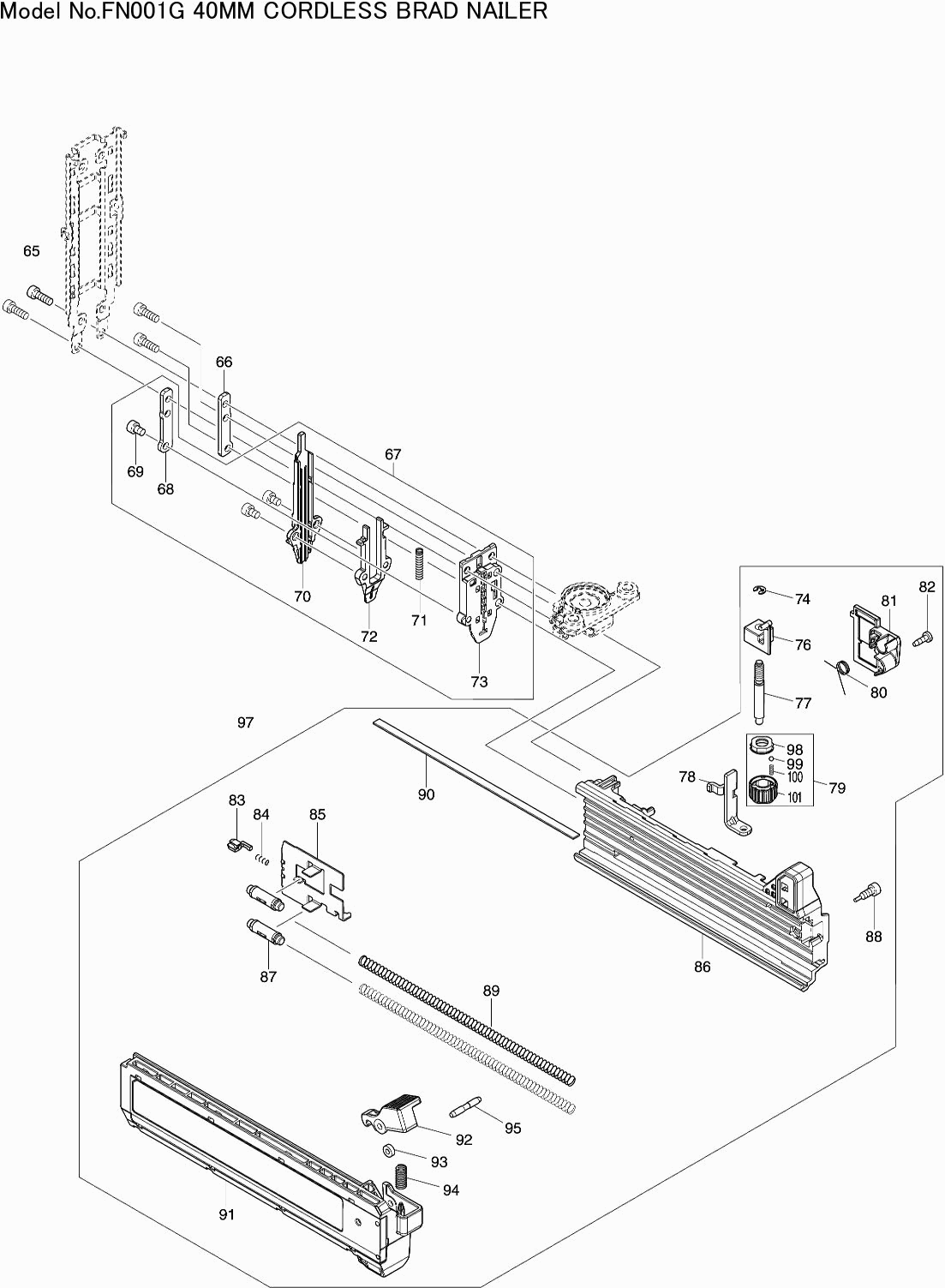

Disegni tecnici di Makita FN001G
Elenco parti di Makita FN001G
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore FN001G | ||||
| 001 | 183S31-9 | 45.10 | 55.02 | |
| Penna di gomma 6 | ||||
| 001C10 | 263005-3 | 1.00 | 1.22 | |
| Dado di bloccaggio M4x7mm | ||||
| 001C20 | 252126-6 | 1.00 | 1.22 | |
| Targa FN001G | ||||
| 002 | 811922-7 | 1.20 | 1.46 | |
| Vite a brugola 4x6 | ||||
| 003 | 266199-3 | 1.00 | 1.22 | |
| Vite autofilettante 3x16 | ||||
| 004 | 266130-9 | 1.00 | 1.22 | |
| Cappuccio del case del motore R FN001G | ||||
| 005 | 413327-3 | 2.40 | 2.93 | |
| Vite autofilettante 3x16 | ||||
| 006 | 266130-9 | 1.00 | 1.22 | |
| Vite 4x8 | ||||
| 007 | 911109-2 | 1.00 | 1.22 | |
| Circuito di luce | ||||
| 008 | 620507-6 | 6.00 | 7.32 | |
| Controller FN001G | ||||
| 009 | 620F54-3 | 118.80 | 144.94 | |
| Unità di collegamento TD001G | ||||
| 010 | 632P75-3 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 010-1 | 632W77-1 | |||
| Etichetta Sernr FN001G | ||||
| 011 | 811926-9 | 2.40 | 2.93 | |
| Interruttore FN001G | ||||
| 012 | 140W22-7 | 10.80 | 13.18 | |
| Piastra di Blocco | ||||
| 013 | 456799-9 | 2.40 | 2.93 | |
| Interruttore FN001G | ||||
| 014 | 632S31-1 | 8.40 | 10.25 | |
| Molla compressione | ||||
| 015 | 232370-1 | 1.00 | 1.22 | |
| Pulsante di cambio FN001G | ||||
| 016 | 413328-1 | 2.40 | 2.93 | |
| Interruttore FN001G | ||||
| 017 | 140W22-7 | 10.80 | 13.18 | |
| Custodia del motore FN001G | ||||
| 018 | 183S31-9 | 45.10 | 55.02 | |
| Penna di gomma 6 | ||||
| 018C10 | 263005-3 | 1.00 | 1.22 | |
| Dado di bloccaggio M4x7mm | ||||
| 018C20 | 252126-6 | 1.00 | 1.22 | |
| Vite M4x6 | ||||
| 019 | 915101-0 | 1.00 | 1.22 | |
| Cappuccio del case anteriore FN001G | ||||
| 020 | 413326-5 | 4.80 | 5.86 | |
| Piastra di scorrimento DFN350 | ||||
| 021 | 347528-0 | 1.20 | 1.46 | |
| Spina 4mm DFN350 | ||||
| 022 | 256882-0 | 2.40 | 2.93 | |
| Spillo di Colpo FN001G | ||||
| 023 | 347791-5 | 11.00 | 13.42 | |
| Binario FN001G | ||||
| 024 | 347793-1 | 19.80 | 24.16 | |
| Contrappeso A FN001G | ||||
| 025 | 313352-3 | 8.40 | 10.25 | |
| Peso di equilibrio B DFN350 | ||||
| 026 | 310925-3 | 8.40 | 10.25 | |
| Bullone esagonale M4x6mm | ||||
| 027 | 251566-5 | 1.00 | 1.22 | |
| INGRANAGGIO | ||||
| 028 | 347146-4 | 4.80 | 5.86 | |
| SUPPORTO CONTRAPPESO FN001G A | ||||
| 029 | 413330-4 | 1.00 | 1.22 | |
| Set di ingranaggi DFN350 | ||||
| 030 | 136104-3 | 8.40 | 10.25 | |
| Albero del ingranaggio | ||||
| 032 | 326902-5 | 1.00 | 1.22 | |
| Bullone esagonale M4x6mm | ||||
| 033 | 251566-5 | 1.00 | 1.22 | |
| Guida del Caricatore L FN001G | ||||
| 034 | 347801-8 | 13.20 | 16.10 | |
| Guida del Caricatore R FN001G | ||||
| 035 | 347802-6 | 13.20 | 16.10 | |
| Guida per bullone FN001G | ||||
| 036 | 327756-3 | 3.60 | 4.39 | |
| Piastra di supporto FN001G | ||||
| 037 | 347796-5 | 8.40 | 10.25 | |
| Porta FN001G | ||||
| 038 | 313353-1 | 11.00 | 13.42 | |
| Molla di compressione 16 FN001G | ||||
| 040 | 232670-9 | 19.80 | 24.16 | |
| Percussore FN001G | ||||
| 041 | 347794-9 | 59.40 | 72.47 | |
| Paraurti FN001G | ||||
| 042 | 422664-4 | 2.40 | 2.93 | |
| Rondella 6 | ||||
| 043 | 253804-1 | 1.00 | 1.22 | |
| Vite a brugola M4X8 A | ||||
| 044 | 265911-8 | 1.00 | 1.22 | |
| Porta FN001G | ||||
| 045 | 312A82-9 | 16.50 | 20.13 | |
| Dado M6 dfn350 | ||||
| 046 | 252273-3 | 1.20 | 1.46 | |
| Arresto FN001G | ||||
| 047 | 347797-3 | 13.20 | 16.10 | |
| Paraurti FN001G | ||||
| 048 | 422663-6 | 1.20 | 1.46 | |
| Contrappeso FN001G | ||||
| 049 | 327757-1 | 1.20 | 1.46 | |
| Molla di compressione 9 FN001G | ||||
| 050 | 232671-7 | 1.20 | 1.46 | |
| Guida tubo FN001G | ||||
| 051 | 327754-7 | 9.60 | 11.71 | |
| Piastra Ingranaggio FN001G | ||||
| 052 | 347795-7 | 3.60 | 4.39 | |
| Vite per filettatura 4x14 | ||||
| 053 | 266901-4 | 1.00 | 1.22 | |
| Ingranaggio 64 FN001G | ||||
| 054 | 140Y40-7 | 11.00 | 13.42 | |
| Braccio di Sicurezza FN001G | ||||
| 055 | 347800-0 | 8.40 | 10.25 | |
| Spinotto di blocco FN001G | ||||
| 056 | 327753-9 | 1.20 | 1.46 | |
| Piastra base FN001G | ||||
| 057 | 140Y39-2 | 39.60 | 48.31 | |
| Ingranaggio 28 FN001G | ||||
| 058 | 227860-7 | 1.20 | 1.46 | |
| Anello di bloccaggio R-17 FN001G | ||||
| 059 | 962067-5 | 1.00 | 1.22 | |
| Cuscinetto a sfere 689zz | ||||
| 060 | 211099-2 | 7.20 | 8.78 | |
| Ingranaggio 9 FN001G | ||||
| 061 | 227859-2 | 3.60 | 4.39 | |
| Cuscinetto a sfere 688ZZ DTW701 | ||||
| 062 | 211343-7 | 2.40 | 2.93 | |
| Cuscinettiera FN001G | ||||
| 063 | 312A84-5 | 2.40 | 2.93 | |
| Vite a brugola M4X8 A | ||||
| 064 | 265911-8 | 1.00 | 1.22 | |
| Vite a brugola m4x12 | ||||
| 065 | 922118-6 | 1.00 | 1.22 | |
| Piastra DFN350 | ||||
| 066 | 347523-0 | 2.40 | 2.93 | |
| Guida pennino da colpo FN001G | ||||
| 067 | 127761-8 | 88.00 | 107.36 | |
| Piastra DFN350 | ||||
| 068 | 347523-0 | 2.40 | 2.93 | |
| Bullone esagonale 4x6 | ||||
| 069 | 922102-1 | 1.00 | 1.22 | |
| Guida pennino da colpo FN001G | ||||
| 070 | 313350-7 | 30.80 | 37.58 | |
| Molla di compressione 3 DFN350 | ||||
| 071 | 232512-7 | 1.00 | 1.22 | |
| Piastra di centraggio FN001G | ||||
| 072 | 313351-5 | 30.80 | 37.58 | |
| Piastra del naso FN001G | ||||
| 073 | 313349-2 | 35.20 | 42.94 | |
| Anello di arresto E-3 | ||||
| 074 | 961017-7 | 1.00 | 1.22 | |
| Braccio di Contatto FN001G | ||||
| 076 | 413321-5 | 2.40 | 2.93 | |
| Asse di arresto FN001G | ||||
| 077 | 327755-5 | 2.40 | 2.93 | |
| Braccio FN001G | ||||
| 078 | 347799-9 | 7.20 | 8.78 | |
| Set di regolazione FN001G | ||||
| 079 | 127763-4 | 4.80 | 5.86 | |
| Molla di torsione DFN350 | ||||
| 080 | 232514-3 | 1.00 | 1.22 | |
| Cappuccio di regolazione FN001G | ||||
| 081 | 413325-7 | 2.40 | 2.93 | |
| Vite di battitura Pt3x10 | ||||
| 082 | 266007-8 | 1.00 | 1.22 | |
| Uscita Bpt350 | ||||
| 083 | 310176-8 | 3.60 | 4.39 | |
| Molla di compressione 3 | ||||
| 084 | 233018-8 | 1.00 | 1.22 | |
| Pulsante FN001G | ||||
| 085 | 347792-3 | 8.40 | 10.25 | |
| Magazzino FN001G | ||||
| 086 | 413324-9 | 11.00 | 13.42 | |
| Boccola DFN350 | ||||
| 087 | 459313-0 | 2.40 | 2.93 | |
| Bullone a brugola M4x14mm | ||||
| 088 | 265A52-6 | 1.20 | 1.46 | |
| Molla a Compressione 6 | ||||
| 089 | 234325-2 | 2.40 | 2.93 | |
| Piastra per chiodi | ||||
| 090 | 346774-2 | 1.20 | 1.46 | |
| Porta FN001G | ||||
| 091 | 140Y45-7 | 14.30 | 17.45 | |
| Leva FN001G | ||||
| 092 | 413329-9 | 2.40 | 2.93 | |
| Rondella in uretano 3 | ||||
| 093 | 262054-7 | 1.20 | 1.46 | |
| Molla a compressione 6x29mm | ||||
| 094 | 233117-6 | 1.00 | 1.22 | |
| Spina 3 DFN350 | ||||
| 095 | 256877-3 | 1.20 | 1.46 | |
| Magazzino FN001G | ||||
| 097 | 136392-2 | 72.60 | 88.57 | |
| GUIDA DI REGOLAZIONE FN001G | ||||
| 098 | 413323-1 | 1.20 | 1.46 | |
| Pallina di acciaio 2.3 | ||||
| 099 | 216031-1 | 1.00 | 1.22 | |
| Molla di pressione 2 | ||||
| 100 | 234254-9 | 1.20 | 1.46 | |
| Pulsante di regolazione FN001G | ||||
| 101 | 413322-3 | 1.20 | 1.46 | |
| Eccentrico di azionamento FN001G | ||||
| 102 | 127760-0 | 12.53 | 15.29 | |
| Parker Ck 2x6mm | ||||
| 103 | 266490-9 | 1.00 | 1.22 | |
| Vite a testa cruciforme M3X6 | ||||
| 104 | 652069-6 | 1.00 | 1.22 | |
| Campo TD001G | ||||
| 105 | 629464-5 | 8.40 | 10.25 | |
| Indotto FN001G | ||||
| 106 | 619676-8 | 36.30 | 44.29 | |
| Vite a brugola M4x8mm FN001G | ||||
| 107 | 265B75-0 | 1.00 | 1.22 | |
| Molla a foglia FN001G | ||||
| 108 | 232672-5 | 1.20 | 1.46 | |
| Molla a foglia FN001G | ||||
| 109 | 232673-3 | 1.20 | 1.46 | |
| Etichetta logo XGT | ||||
| 110 | 8007R2-2 | 2.40 | 2.93 | |
| Piastra di supporto FN001G | ||||
| 111 | 347798-1 | 4.80 | 5.86 | |
| Ingranaggio 9 FN001G | ||||
| 112 | 136444-9 | 17.60 | 21.47 | |
