Qui troverai tutte le parti e i disegni disponibili del 'Makita EW3051H'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Makita EW3051H


Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Disegno tecnico 3
Clicca per ingrandire

Disegno tecnico 4
Clicca per ingrandire

Disegno tecnico 5
Clicca per ingrandire

Disegno tecnico 6
Clicca per ingrandire

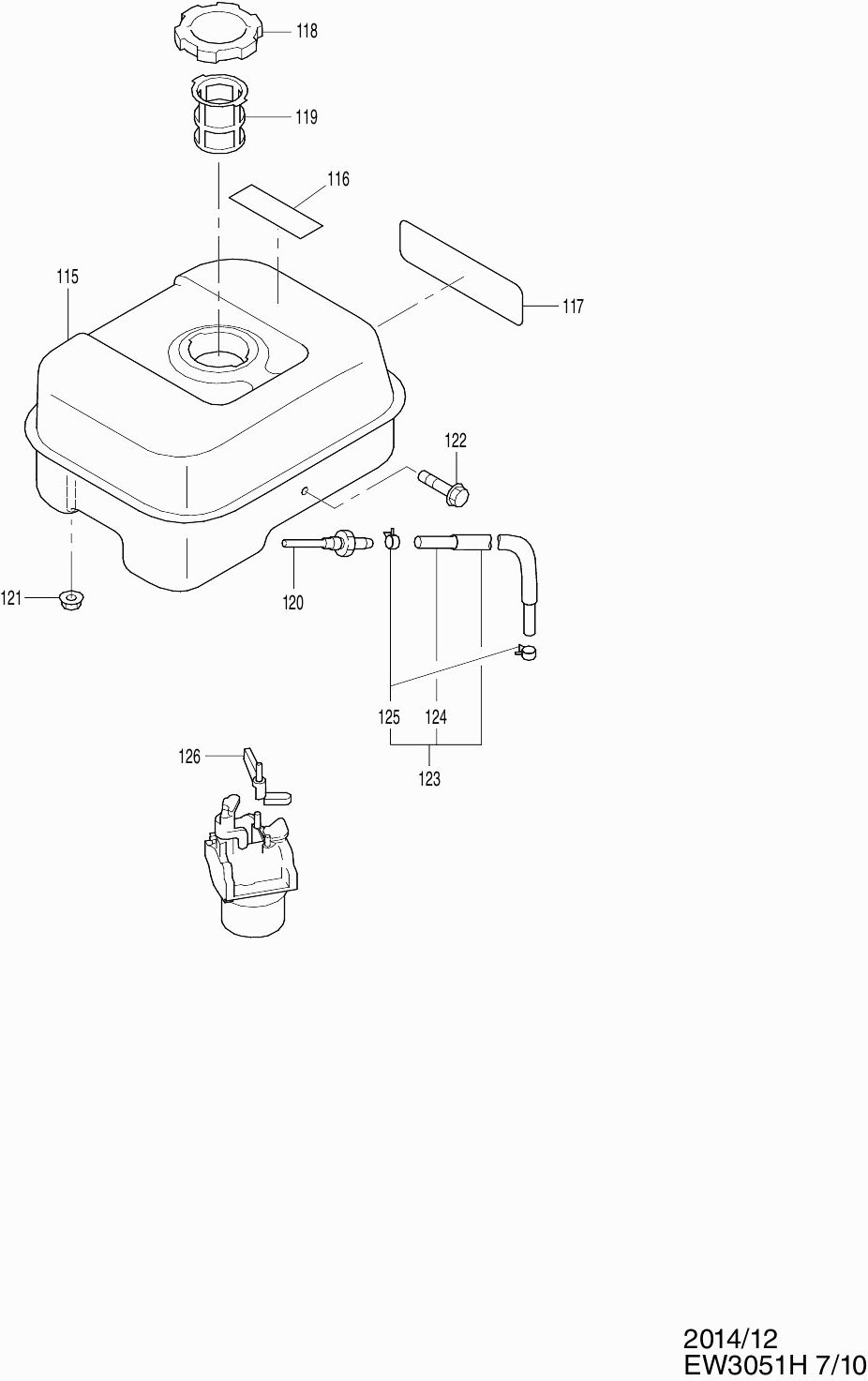

Disegno tecnico 7
Clicca per ingrandire

Disegno tecnico 8
Clicca per ingrandire

Disegno tecnico 9
Clicca per ingrandire

Disegno tecnico 10
Clicca per ingrandire

Elenco parti di ricambio del modello Makita EW3051H

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Carcassa del Ingranaggio
001 2771010261 385.98 470.90
Guidavalvola
002 2371420203 34.35 41.91
Guarnizione della valvola
003 2771601001 4.58 5.59
Guarnizione olio 25X38X7 G2800L
004 0440250200 9.96 12.15
Cuscinetto a sfere 62/28 G2800L
005 0600280021 17.92 21.86
Bussola adatta 10 10.3X8.5X14 Eg241 *
006 2771501103 0.83 1.01
Dado G2400R
007 0105080250 1.70 2.07
Perno M6X980mm G2800L
008 0105060351 6.60 8.05
Guarnizione dell'olio 6X10X2,5 G4300L
009 0440060020 5.24 6.39
Tappo Carter serie Eg
010 0401140030 2.56 3.12
Guarnizione G2400-3500-550
011 0211140020 0.83 1.01
Nessuna informazione disponibile, non ordinabile
012 2771100151
Sigillo olio 25X41X6 G2800L
013 0440250210 11.32 13.81
Nessuna informazione disponibile, non ordinabile
014 0600250140
Nessuna informazione disponibile, non ordinabile
015 27745004K1
Boccola del regolatore G28/4300L A
016 2774190201 31.62 38.58
O-ring per asta dell'olio A
017 424100-6 0.83 1.01
Bastoncino dell'olio
018 2776360130 6.60 8.05
Bullone flangiato G4300L *
019 0010408350 1.43 1.74
Testa del cilindro
020 2771300111 181.13 220.98
Nessuna informazione disponibile, non ordinabile
021 2771500143
Bullone a flangia M8X68 G4300L *
022 0110080240 3.65 4.45
Bullone flangiato M8X33 G4300L *
023 0110080310 2.08 2.54
Coperchio valvola
024 2771550301 34.35 41.91
Guarnizione del coperchio valvole
025 2771600113 3.83 4.67
Bussola adatta 10 10.3X8.5X14 Eg241 *
026 2771501103 0.83 1.01
Bullone flangiato G24/35/5500
027 0110060020 1.72 2.10
Nessuna informazione disponibile, non ordinabile
028 2779900167
Albero Motore
029 2772030121 216.10 263.64
Dado a flangia M14 G2800L *
030 0180140020 2.45 2.99
Cuneo di inserimento G2400-3500-1R
031 0323030010 3.20 3.90
ASTA CONICA
032 2772250110 79.95 97.54
Asta di collegamento Ew2050H
032A 2772250200 84.94 103.63
Bullone di biella
033 2772300103 3.55 4.33
Spinotto del pistone
034 2772330113 9.54 11.64
Pistone 67
035 27723401J3 37.16 45.34
Pistone ov.siz.0.25mm
035A 27723403J3 39.92 48.70
Pistone oltre la misura 0,50mm
035B 27723404J3 39.92 48.70
Anello del pistone
036-1 20A2353107 34.35 41.91
Set anelli pistone 0,25mm
036A 2772353207 43.10 52.58
Set anelli pistone 0,50mm
036B 2772353307 43.10 52.58
Rondella di bloccaggio Eg241/321A
037 0565160010 1.24 1.51
Albero a camme
038 2773160171 80.00 97.60
Spinotto dell'Albero a Camme Eg241A A
039 2773510101 11.19 13.65
Anello O 5,8X9,6 Eg241A A
040 0240060030 2.21 2.70
Spinotto 4mm G4300L *
041 2773860103 1.02 1.24
Gancio a ruota libera
042 2773640113 14.24 17.37
Anello di bloccaggio 13,8 mm G4300L *
043 2773650103 1.24 1.51
Molla di ritorno
044 2773870333 1.72 2.10
Molla della valvola
045 2793360103 3.55 4.33
Molla di ritorno
046 2693370103 5.24 6.39
Nessuna informazione disponibile, non ordinabile
047 27733401H3
Nessuna informazione disponibile, non ordinabile
048 27733501H3
Valvola di non ritorno
049 13210KA031 1.43 1.74
Catena dell'albero a camme Eg241A A
050 27735602H1 28.85 35.20
Catena dell'albero a camme
051 20A3691103 3.22 3.93
Molla di estensione
052 2773710103 3.22 3.93
Spina 6x13x34mm
053 2773690203 3.55 4.33
Guida catena
054 20A3691303 2.80 3.42
Perno del bilanciere
055 2773500401 3.65 4.45
Rondella di bloccaggio G28/4300L *
056 0031305000 0.83 1.01
Braccio della valvola
057 2773600107 39.92 48.70
Vite di regolazione M5 G28/4300L *
058 0149050020 2.80 3.42
Vite di regolazione M5 G28/4300L *
059 0149050020 2.80 3.42
Dado M5 G28/4300L *
060 0170050030 1.02 1.24
Dado M5 G28/4300L *
061 0170050030 1.02 1.24
Bullone flangiato G24/35/5500
062 0110060020 1.72 2.10
Scarico
063 27730111J1 70.18 85.62
Cappuccio di scarico
064 20A3420101 22.62 27.60
Guarnizione di scarico
065 2773520113 2.45 2.99
Nessuna informazione disponibile, non ordinabile
066 0023808000
Bullone di rubinetto Ew2050H
067 0152060090 1.01 1.23
Bullone G2400-3500-550 *
068 0110060010 1.43 1.74
Bullone flangiato G4300L *
069 0110080320 1.43 1.74
Rivetto
070 20A0210100 1.24 1.51
Arrestatore di scintille
071 27737203H1 11.19 13.65
Vite autofilettante M4X6L G1700I
072 0150040060 0.83 1.01
Collettore
073 20A3290201 11.19 13.65
Guarnizione del collettore "2"
074 20A3590303 1.01 1.23
Guarnizione 1 collettore Eg241A A
075 20A3590203 1.21 1.48
Dado M/Rivetto G28/6100R
076 0023806000 1.24 1.51
Bullone Eg241A A
077 0010406200 1.02 1.24
Tubo di Sfiato
078 2773276008 14.24 17.37
Nessuna informazione disponibile, non ordinabile
079 2773271530
PIASTRA DI BASE CPL USA
080 2773263018 31.61 38.56
Guarnizione del filtro dell'aria
081 2773261008 10.84 13.22
Non più disponibile, nessuna sostituzione
082 2773260408
Coperchio del Filtro
083 2773264008 23.74 28.96
Etichetta
084 2773260908 2.08 2.54
BOTTONE
085 2773274118 4.58 5.59
Elemento Completo
087 20A3263600 49.85 60.82
Leva del regolatore
088 2774230140 12.58 15.35
Albero del regolatore
089 2774220133 11.19 13.65
Asta del regolatore
090 2774270123 3.20 3.90
Molla della asta del regolatore
091 2774280123 2.08 2.54
Rondella di bloccaggio G28/4300L *
092 0031305000 0.83 1.01
Nessuna informazione disponibile, non ordinabile
093 0011406250
Dado G2400-3500-550
094 0186060020 1.01 1.23
Molla del regolatore
095 2774251023 3.55 4.33
Leva, regolazione del numero di giri-
096 2774330303 10.84 13.22
Piastra di limite RTSC/DTSC/ETSC
097 2774350203 4.58 5.59
Rivetto
098 2774450103 1.24 1.51
Anello di attrito Ew2050H
099 0217060070 1.02 1.24
Vite Ew2050H
100 0043106250 0.83 1.01
Molla per asta
101 2374500423 1.02 1.24
Supporto Frame
102 2774600202 11.19 13.65
Controdado Eg601A
103 0023506000 1.70 2.07
Bullone flangiato G24/35/5500
104 0110060020 1.72 2.10
Carter del volano
105 2775120501 57.34 69.95
Etichetta Makita
106 2779170503 7.44 9.08
Bullone M6X1.0X14Dx14L
107 0110060030 1.70 2.07
Piastra Intermedia
108 20A5271101 8.46 10.32
Piastra Intermedia
109 2775270203 19.88 24.25
Bullone flangiato Eg241A A
110 0010406140 1.02 1.24
Bullone flangiato G24/35/5500
111 0110060020 1.72 2.10
GUARNIZIONE
112 20A5410113 14.23 17.36
Bullone M6X1.0X14Dx14L
113 0110060030 1.70 2.07
Dispositivo di avviamento
114 20A5020130 89.94 109.73
SERBATOIO DI CARBURANTE
115 2776010511 121.98 148.82
Etichetta (Avviso) Eg601A A
116 0732005760 3.55 4.33
Etichetta
117 2779511603 5.88 7.17
Tappo del serbatoio G24/35/5500R *
118 0430440050 17.90 21.84
Filtro della benzina G24-35-5500 A
119 X641360010 5.24 6.39
Ugello di alimentazione
120 X505120020 5.24 6.39
Dado M/Rivetto G28/6100R
121 0023806000 1.24 1.51
Bullone M/Rivetto G2800R
122 0110060130 2.44 2.98
Tubo di benzina completo
123 2776260121 10.84 13.22
Nessuna informazione disponibile, non ordinabile
124 X851061352
Nessuna informazione disponibile, non ordinabile
125 X561110060
Scivolo di soffocamento
126 2774380101 7.43 9.06
Nessuna informazione disponibile, non ordinabile
127 2776230250
Valvola a farfalla
128 2776253508 16.13 19.68
VITE C M4X35
129 2096235108 1.24 1.51
Valvola a farfalla
130 2776252508 11.19 13.65
Ago del gas
131 2466242008 12.55 15.31
Manico del soffocamento
132 2776252008 19.80 24.16
Asta del gas
133 2776253118 34.35 41.91
Bolt G2400R *
134 2276245108 10.84 13.22
Indicatore DF 700
135 2776250008 34.35 41.91
Spillo
136 2776251508 3.65 4.45
Camera di galleggiamento
137 2776250608 39.92 48.70
Guarnizione
138 2146245008 1.01 1.23
Guarnizione
139 2146254008 5.22 6.37
GALLEGGIANTE
140 2266250608 34.35 41.91
Getto principale
141 2776244008 26.11 31.85
Getto principale
142 2266241208 16.13 19.68
Clip BHC 18
143 2266270118 4.09 4.99
Bullone
144 2776236008 8.52 10.39
VITE C M4X35
145 1066255608 1.43 1.74
Molla
146 2836235708 6.60 8.05
Ugello d'aria
147 2486241008 16.13 19.68
Ugello d'aria (ingresso)
148 1066241008 16.13 19.68
Sigillo
149 2366268008 5.87 7.16
Guarnizione
150 2366254108 5.24 6.39
Guarnizione
151 2466239008 3.55 4.33
Dado
152 2776255308 6.60 8.05
Casa del gru
153 2796210320 16.13 19.68
Guarnizione
154 2776211018 3.20 3.90
Vetro di visualizzazione della benzina
155 2776210018 5.87 7.16
Anello O
156 2776255208 5.24 6.39
VITE C M4X35
157 1656237708 1.24 1.51
Roto Magneto Comp.
158 20A7923101 135.10 164.82
Accensione
159 20A7943101 80.00 97.60
Bullone Eg241A A
160 0010406200 1.02 1.24
Cavo completo
161 27773101H1 5.88 7.17
Interruttore
162 X660000510 10.81 13.19
Vite autofilettante G2400-3500-550
163 0150040010 0.83 1.01
Candela di accensione
164 X650143050 9.52 11.61
Cappuccio della candela G2400-3500-550 *
165 0655000110 17.92 21.86
Carcassa della pompa
166 4800803001 127.41 155.44
Guarnizione della casa interna
167 4800801012 9.54 11.64
Alloggiamento interno
168 4800871011 142.97 174.42
GUARNIZIONE
169 4800871009 85.25 104.00
Tenuta meccanica
170 4800521008 121.98 148.82
Guarnizione della cassa della pompa
171 4800501002 12.55 15.31
Stop
172 4800501021 5.87 7.16
Anello O
173 4800501022 1.72 2.10
Bullone con rondella
174 4800571099 2.44 2.98
Anello di bloccaggio
175 4810000171 0.83 1.01
Coperchio della cassa della pompa
176 4800501004 121.16 147.82
Bullone M8x48mm
177 4800501005 2.45 2.99
Flangia di aspirazione
178 4800801013 70.59 86.12
Bullone con anello M8x30mm
179 4800801014 2.80 3.42
VALVOLA
180 4800801015 31.61 38.56
Rondella
181 4800801017 4.08 4.98
Connettore del tubo
182 4810000108 12.55 15.31
Snodo per boccola
183 4800801016 48.51 59.18
Flangia di alimentazione
184 4800801019 102.31 124.82
Bullone con rondella
185 4810000170 1.43 1.74
Guarnizione per flangia di alimentazione
186 4800801020 5.24 6.39
Stop
187 4800501021 5.87 7.16
Anello O
188 4800501022 1.72 2.10
Setaccio (per testa di aspirazione)
189 4800875029 31.61 38.56
Morsetto per tubo IAS 3
190 4800801028 4.09 4.99
TELAIO
191 4810000250 190.18 232.02
Bullone con anello M8x40mm
192 4800501023 1.70 2.07
Dado Flangia M8
193 4800501024 1.24 1.51
TARGHETTA
194 4879000503 5.22 6.37
Nessuna informazione disponibile, non ordinabile
195 4800571092
Gancio Ew3051H
196 4800571021 6.60 8.05
Sensore di olio
199 2777630121 43.10 52.58
Anello O
200 2777635008 7.43 9.06
GALLEGGIANTE
201 KU31104321 53.39 65.14
Nessuna informazione disponibile, non ordinabile
202 2777580103
Bullone flangiato Eg241A A
203 0010406140 1.02 1.24
Vite autofilettante G2400-3500-550
204 0152050010 0.83 1.01

Ci sono 0 articoli nel tuo carrello della spesa.
