Qui troverai tutte le parti e i disegni disponibili di “Makita EW3050H”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:
Disegni tecnici di Makita EW3050H
Elenco parti di Makita EW3050H
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Carcassa del Ingranaggio | ||||
| 001 | 2771010261 | 375.10 | 457.62 | |
| Guidavalvola | ||||
| 002 | 2371420203 | 34.10 | 41.60 | |
| Guarnizione della valvola | ||||
| 003 | 2771601001 | 4.80 | 5.86 | |
| Guarnizione olio 25X38X7 G2800L | ||||
| 004 | 0440250200 | 10.80 | 13.18 | |
| Cuscinetto a sfere 62/28 G2800L | ||||
| 005 | 0600280021 | 17.60 | 21.47 | |
| Bussola adatta 10 10.3X8.5X14 Eg241 * | ||||
| 006 | 2771501103 | 1.20 | 1.46 | |
| Dado G2400R | ||||
| 007 | 0105080250 | 2.40 | 2.93 | |
| Perno M6X980mm G2800L | ||||
| 008 | 0105060351 | 7.20 | 8.78 | |
| Guarnizione dell'olio 6X10X2,5 G4300L | ||||
| 009 | 0440060020 | 6.00 | 7.32 | |
| Tappo Carter serie Eg | ||||
| 010 | 0401140030 | 2.40 | 2.93 | |
| Guarnizione G2400-3500-550 | ||||
| 011 | 0211140020 | 1.20 | 1.46 | |
| Coperchio del carter Ew2050H A | ||||
| 012 | 2771100161 | 93.50 | 114.07 | |
| Sigillo olio 25X41X6 G2800L | ||||
| 013 | 0440250210 | 11.00 | 13.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 014 | 0600250140 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 015 | 27745004K1 | |||
| Boccola del regolatore G28/4300L A | ||||
| 016 | 2774190201 | 30.80 | 37.58 | |
| O-ring per asta dell'olio A | ||||
| 017 | 424100-6 | 1.00 | 1.22 | |
| Bastoncino dell'olio | ||||
| 018 | 2776360130 | 7.20 | 8.78 | |
| Bullone flangiato G4300L * | ||||
| 019 | 0010408350 | 2.40 | 2.93 | |
| Testa del cilindro | ||||
| 020 | 2771300111 | 176.00 | 214.72 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 021 | 2771500143 | |||
| Bullone a flangia M8X68 G4300L * | ||||
| 022 | 0110080240 | 3.60 | 4.39 | |
| Bullone flangiato M8X33 G4300L * | ||||
| 023 | 0110080310 | 2.40 | 2.93 | |
| Coperchio valvola | ||||
| 024 | 2771550301 | 34.10 | 41.60 | |
| Guarnizione del coperchio valvole | ||||
| 025 | 2771600113 | 3.60 | 4.39 | |
| Bussola adatta 10 10.3X8.5X14 Eg241 * | ||||
| 026 | 2771501103 | 1.20 | 1.46 | |
| Bullone flangiato G24/35/5500 | ||||
| 027 | 0110060020 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 028 | 2779900167 | |||
| Albero Motore | ||||
| 029 | 2772030121 | 210.10 | 256.32 | |
| Dado a flangia M14 G2800L * | ||||
| 030 | 0180140020 | 2.38 | 2.90 | |
| Cuneo di inserimento G2400-3500-1R | ||||
| 031 | 0323030010 | 3.60 | 4.39 | |
| ASTA CONICA | ||||
| 032 | 2772250110 | 78.10 | 95.28 | |
| Asta di collegamento Ew2050H | ||||
| 032A | 2772250200 | 82.50 | 100.65 | |
| Bullone di biella | ||||
| 033 | 2772300103 | 3.60 | 4.39 | |
| Spinotto del pistone | ||||
| 034 | 2772330113 | 9.60 | 11.71 | |
| Pistone 67 | ||||
| 035 | 27723401J3 | 36.30 | 44.29 | |
| Pistone ov.siz.0.25mm | ||||
| 035A | 27723403J3 | 39.60 | 48.31 | |
| Pistone oltre la misura 0,50mm | ||||
| 035B | 27723404J3 | 39.60 | 48.31 | |
| Anello del pistone | ||||
| 036 | 20A2353107 | 34.10 | 41.60 | |
| Set anelli pistone 0,25mm | ||||
| 036A | 2772353207 | 42.90 | 52.34 | |
| Set anelli pistone 0,50mm | ||||
| 036B | 2772353307 | 42.90 | 52.34 | |
| Rondella di bloccaggio Eg241/321A | ||||
| 037 | 0565160010 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 038 | 2773160131 | |||
| Spinotto dell'Albero a Camme Eg241A A | ||||
| 039 | 2773510101 | 11.00 | 13.42 | |
| Anello O 5,8X9,6 Eg241A A | ||||
| 040 | 0240060030 | 2.40 | 2.93 | |
| Spinotto 4mm G4300L * | ||||
| 041 | 2773860103 | 1.20 | 1.46 | |
| Gancio a ruota libera | ||||
| 042 | 2773640113 | 14.30 | 17.45 | |
| Anello di bloccaggio 13,8 mm G4300L * | ||||
| 043 | 2773650103 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044 | 2773870323 | |||
| Molla della valvola | ||||
| 045 | 2793360103 | 3.60 | 4.39 | |
| Molla di ritorno | ||||
| 046 | 2693370103 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 047 | 27733401H3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 048 | 27733501H3 | |||
| Valvola di non ritorno | ||||
| 049 | 13210KA031 | 2.40 | 2.93 | |
| Catena dell'albero a camme Eg241A A | ||||
| 050 | 27735602H1 | 28.60 | 34.89 | |
| Catena dell'albero a camme | ||||
| 051 | 20A3691103 | 3.60 | 4.39 | |
| Molla di estensione | ||||
| 052 | 2773710103 | 3.60 | 4.39 | |
| Spina 6x13x34mm | ||||
| 053 | 2773690203 | 3.60 | 4.39 | |
| Guida catena | ||||
| 054 | 20A3691303 | 3.60 | 4.39 | |
| Perno del bilanciere | ||||
| 055 | 2773500401 | 3.60 | 4.39 | |
| Rondella di bloccaggio G28/4300L * | ||||
| 056 | 0031305000 | 1.00 | 1.22 | |
| Braccio della valvola | ||||
| 057 | 2773600107 | 39.60 | 48.31 | |
| Vite di regolazione M5 G28/4300L * | ||||
| 058 | 0149050020 | 3.60 | 4.39 | |
| Vite di regolazione M5 G28/4300L * | ||||
| 059 | 0149050020 | 3.60 | 4.39 | |
| Dado M5 G28/4300L * | ||||
| 060 | 0170050030 | 1.20 | 1.46 | |
| Dado M5 G28/4300L * | ||||
| 061 | 0170050030 | 1.20 | 1.46 | |
| Bullone flangiato G24/35/5500 | ||||
| 062 | 0110060020 | 2.40 | 2.93 | |
| Scarico | ||||
| 063 | 27730111J1 | 68.20 | 83.20 | |
| Cappuccio di scarico | ||||
| 064 | 20A3420101 | 21.96 | 26.79 | |
| Guarnizione di scarico | ||||
| 065 | 2773520113 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 066 | 0023808000 | |||
| Bullone di rubinetto Ew2050H | ||||
| 067 | 0152060090 | 1.20 | 1.46 | |
| Bullone G2400-3500-550 * | ||||
| 068 | 0110060010 | 2.40 | 2.93 | |
| Bullone flangiato G4300L * | ||||
| 069 | 0110080320 | 2.40 | 2.93 | |
| Rivetto | ||||
| 070 | 20A0210100 | 1.20 | 1.46 | |
| Arrestatore di scintille | ||||
| 071 | 27737203H1 | 11.00 | 13.42 | |
| Vite autofilettante M4X6L G1700I | ||||
| 072 | 0150040060 | 1.00 | 1.22 | |
| Collettore | ||||
| 073 | 20A3290201 | 11.00 | 13.42 | |
| Guarnizione del collettore "2" | ||||
| 074 | 20A3590303 | 1.20 | 1.46 | |
| Guarnizione 1 collettore Eg241A A | ||||
| 075 | 20A3590203 | 1.20 | 1.46 | |
| Dado M/Rivetto G28/6100R | ||||
| 076 | 0023806000 | 1.20 | 1.46 | |
| Bullone Eg241A A | ||||
| 077 | 0010406200 | 1.20 | 1.46 | |
| Tubo di Sfiato | ||||
| 078 | 2773276008 | 14.30 | 17.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 079 | 2773271530 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 080 | 2773263018 | |||
| Guarnizione del filtro dell'aria | ||||
| 081 | 2773261008 | 10.80 | 13.18 | |
| Non più disponibile, nessuna sostituzione | ||||
| 082 | 2773260408 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 083 | 2773264008 | |||
| Etichetta | ||||
| 084 | 2773260908 | 2.40 | 2.93 | |
| BOTTONE | ||||
| 085 | 2773274118 | 4.80 | 5.86 | |
| BOTTONE | ||||
| 086 | 2773260718 | 3.60 | 4.39 | |
| Elemento Completo | ||||
| 087 | 20A3263600 | 48.40 | 59.05 | |
| Leva del regolatore | ||||
| 088 | 2774230140 | 13.20 | 16.10 | |
| Albero del regolatore | ||||
| 089 | 2774220133 | 11.00 | 13.42 | |
| Asta del regolatore | ||||
| 090 | 2774270123 | 3.60 | 4.39 | |
| Molla della asta del regolatore | ||||
| 091 | 2774280123 | 2.40 | 2.93 | |
| Rondella di bloccaggio G28/4300L * | ||||
| 092 | 0031305000 | 1.00 | 1.22 | |
| Bullone Eg241A A | ||||
| 093 | 0010406200 | 1.20 | 1.46 | |
| Dado G2400-3500-550 | ||||
| 094 | 0186060020 | 1.20 | 1.46 | |
| Molla del regolatore | ||||
| 095 | 2774251023 | 3.60 | 4.39 | |
| Leva, regolazione del numero di giri- | ||||
| 096 | 2774330303 | 10.80 | 13.18 | |
| Piastra di limite RTSC/DTSC/ETSC | ||||
| 097 | 2774350203 | 4.80 | 5.86 | |
| Rivetto | ||||
| 098 | 2774450103 | 1.20 | 1.46 | |
| Anello di attrito Ew2050H | ||||
| 099 | 0217060070 | 1.20 | 1.46 | |
| Vite Ew2050H | ||||
| 100 | 0043106250 | 1.00 | 1.22 | |
| Molla per asta | ||||
| 101 | 2374500423 | 1.20 | 1.46 | |
| Supporto Frame | ||||
| 102 | 2774600202 | 11.00 | 13.42 | |
| Controdado Eg601A | ||||
| 103 | 0023506000 | 2.40 | 2.93 | |
| Bullone flangiato G24/35/5500 | ||||
| 104 | 0110060020 | 2.40 | 2.93 | |
| Carter del volano | ||||
| 105 | 2775120501 | 56.10 | 68.44 | |
| Etichetta Makita | ||||
| 106 | 2779170503 | 8.40 | 10.25 | |
| Bullone M6X1.0X14Dx14L | ||||
| 107 | 0110060030 | 2.40 | 2.93 | |
| Piastra Intermedia | ||||
| 108 | 20A5271101 | 8.40 | 10.25 | |
| Piastra Intermedia | ||||
| 109 | 2775270203 | 19.80 | 24.16 | |
| Bullone flangiato Eg241A A | ||||
| 110 | 0010406140 | 1.00 | 1.22 | |
| Bullone flangiato G24/35/5500 | ||||
| 111 | 0110060020 | 2.40 | 2.93 | |
| GUARNIZIONE | ||||
| 112 | 20A5410113 | 14.30 | 17.45 | |
| Bullone M6X1.0X14Dx14L | ||||
| 113 | 0110060030 | 2.40 | 2.93 | |
| Dispositivo di avviamento | ||||
| 114 | 20A5020130 | 88.00 | 107.36 | |

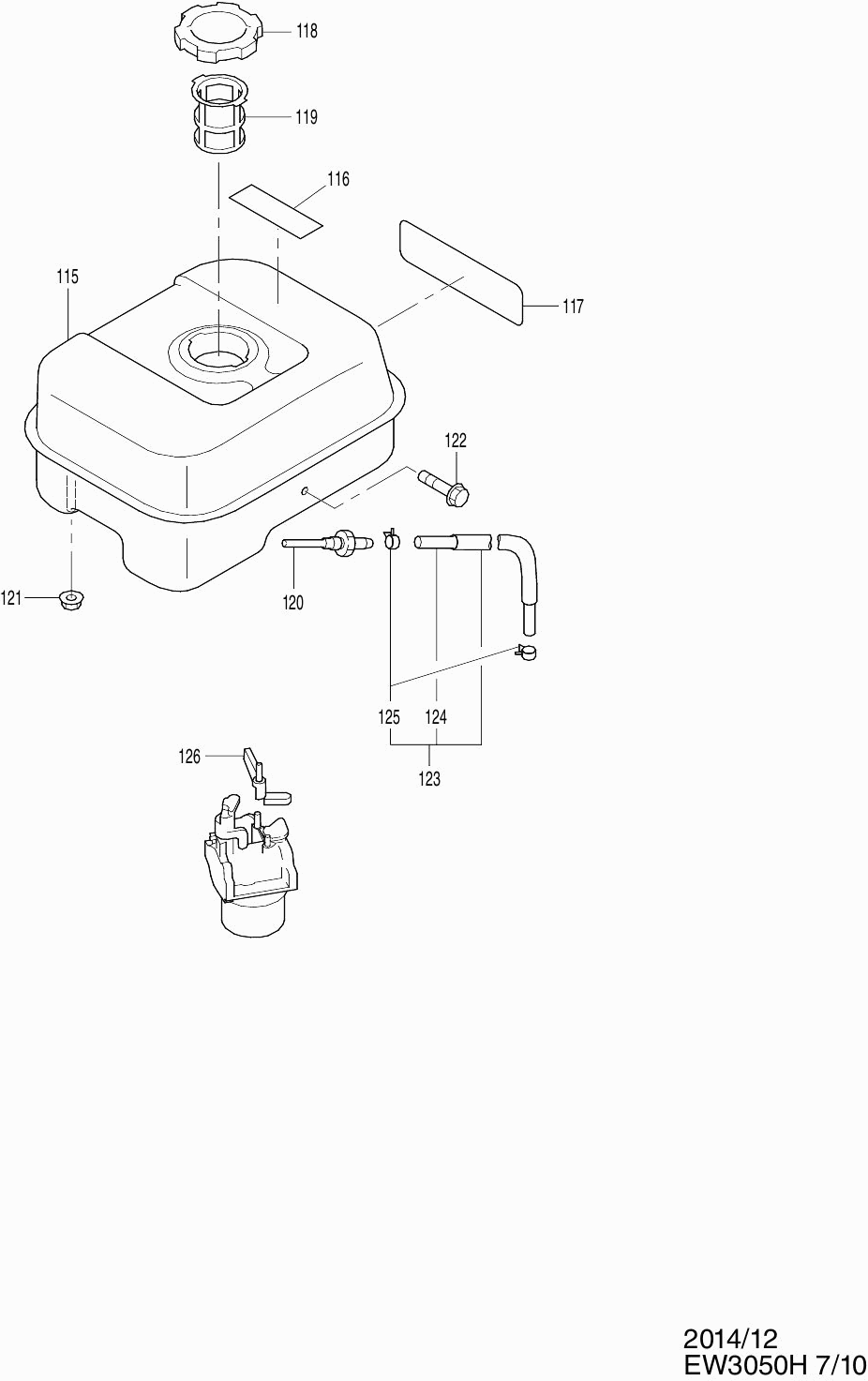

| SERBATOIO DI CARBURANTE | ||||
| 115 | 2776010511 | 118.80 | 144.94 | |
| Etichetta (Avviso) Eg601A A | ||||
| 116 | 0732005760 | 3.60 | 4.39 | |
| Etichetta | ||||
| 117 | 2779511603 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 118 | 0430440143 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 119 | X641360010 | |||
| Ugello di alimentazione | ||||
| 120 | X505120020 | 6.00 | 7.32 | |
| Dado M/Rivetto G28/6100R | ||||
| 121 | 0023806000 | 1.20 | 1.46 | |
| Bullone M/Rivetto G2800R | ||||
| 122 | 0110060130 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 123 | 2776260121 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 124 | X851061352 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 125 | X561110060 | |||
| Scivolo di soffocamento | ||||
| 126 | 2774380101 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 127 | 2776230250 | |||
| Valvola a farfalla | ||||
| 128 | 2776253508 | 16.50 | 20.13 | |
| VITE C M4X35 | ||||
| 129 | 2096235108 | 1.20 | 1.46 | |
| Valvola a farfalla | ||||
| 130 | 2776252508 | 11.00 | 13.42 | |
| Ago del gas | ||||
| 131 | 2466242008 | 13.20 | 16.10 | |
| Manico del soffocamento | ||||
| 132 | 2776252008 | 19.80 | 24.16 | |
| Asta del gas | ||||
| 133 | 2776253118 | 34.10 | 41.60 | |
| Bolt G2400R * | ||||
| 134 | 2276245108 | 10.80 | 13.18 | |
| Indicatore DF 700 | ||||
| 135 | 2776250008 | 34.10 | 41.60 | |
| Spillo | ||||
| 136 | 2776251508 | 3.60 | 4.39 | |
| Camera di galleggiamento | ||||
| 137 | 2776250608 | 39.60 | 48.31 | |
| Guarnizione | ||||
| 138 | 2146245008 | 1.20 | 1.46 | |
| Guarnizione | ||||
| 139 | 2146254008 | 6.00 | 7.32 | |
| GALLEGGIANTE | ||||
| 140 | 2266250608 | 34.10 | 41.60 | |
| Getto principale | ||||
| 141 | 2776244008 | 26.40 | 32.21 | |
| Getto principale | ||||
| 142 | 2266241208 | 16.50 | 20.13 | |
| Clip BHC 18 | ||||
| 143 | 2266270118 | 4.80 | 5.86 | |
| Bullone | ||||
| 144 | 2776236008 | 8.40 | 10.25 | |
| VITE C M4X35 | ||||
| 145 | 1066255608 | 2.40 | 2.93 | |
| Molla | ||||
| 146 | 2836235708 | 7.20 | 8.78 | |
| Ugello d'aria | ||||
| 147 | 2486241008 | 16.50 | 20.13 | |
| Ugello d'aria (ingresso) | ||||
| 148 | 1066241008 | 16.50 | 20.13 | |
| Sigillo | ||||
| 149 | 2366268008 | 6.00 | 7.32 | |
| Guarnizione | ||||
| 150 | 2366254108 | 6.00 | 7.32 | |
| Guarnizione | ||||
| 151 | 2466239008 | 3.60 | 4.39 | |
| Dado | ||||
| 152 | 2776255308 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 153 | 2796210320 | |||
| Guarnizione | ||||
| 154 | 2776211018 | 3.60 | 4.39 | |
| Vetro di visualizzazione della benzina | ||||
| 155 | 2776210018 | 6.00 | 7.32 | |
| Anello O | ||||
| 156 | 2776255208 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 157 | 1656237708 | |||
| Roto Magneto Comp. | ||||
| 158 | 20A7923101 | 132.00 | 161.04 | |
| Accensione | ||||
| 159 | 20A7943101 | 78.10 | 95.28 | |
| Bullone Eg241A A | ||||
| 160 | 0010406200 | 1.20 | 1.46 | |
| Cavo di arresto | ||||
| 161 | 27773102H1 | 7.20 | 8.78 | |
| Interruttore | ||||
| 162 | X660000510 | 10.50 | 12.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 163 | 0150040090 | |||
| Candela di accensione | ||||
| 164 | X650143050 | 9.60 | 11.71 | |
| Cappuccio della candela G2400-3500-550 * | ||||
| 165 | 0655000110 | 17.60 | 21.47 | |
| Carcassa della pompa | ||||
| 166 | 4800801001 | 210.10 | 256.32 | |
| Guarnizione della casa interna | ||||
| 167 | 4800801012 | 9.60 | 11.71 | |
| Alloggiamento interno | ||||
| 168 | 4800801011 | 127.60 | 155.67 | |
| GUARNIZIONE | ||||
| 169 | 4800801009 | 52.80 | 64.42 | |
| Tenuta meccanica | ||||
| 170 | 4800501010 | 52.80 | 64.42 | |
| Guarnizione della cassa della pompa | ||||
| 171 | 4800501002 | 13.20 | 16.10 | |
| Stop | ||||
| 172 | 4800501021 | 6.00 | 7.32 | |
| Anello O | ||||
| 173 | 4800501022 | 2.40 | 2.93 | |
| Bullone con rondella | ||||
| 174 | 4800531003 | 1.20 | 1.46 | |
| Coperchio della cassa della pompa | ||||
| 175 | 4800501004 | 117.70 | 143.59 | |
| Bullone M8x48mm | ||||
| 176 | 4800501005 | 2.40 | 2.93 | |
| Flangia di aspirazione | ||||
| 177 | 4800801013 | 69.30 | 84.55 | |
| Bullone con anello M8x30mm | ||||
| 178 | 4800801014 | 3.60 | 4.39 | |
| VALVOLA | ||||
| 179 | 4800801015 | 30.80 | 37.58 | |
| Rondella | ||||
| 180 | 4800801017 | 4.80 | 5.86 | |
| Connettore del tubo | ||||
| 181 | 4810000108 | 13.20 | 16.10 | |
| Snodo per boccola | ||||
| 182 | 4800801016 | 47.30 | 57.71 | |
| Flangia di alimentazione | ||||
| 183 | 4800801019 | 100.10 | 122.12 | |
| Bullone con rondella | ||||
| 184 | 4810000170 | 2.40 | 2.93 | |
| Guarnizione per flangia di alimentazione | ||||
| 185 | 4800801020 | 6.00 | 7.32 | |
| Stop | ||||
| 186 | 4800501021 | 6.00 | 7.32 | |
| Anello O | ||||
| 187 | 4800501022 | 2.40 | 2.93 | |
| Setaccio "testa di aspirazione" | ||||
| 188 | 4800805029 | 45.10 | 55.02 | |
| Morsetto per tubo IAS 3 | ||||
| 189 | 4800801028 | 4.80 | 5.86 | |
| TELAIO | ||||
| 190 | 4810000250 | 184.80 | 225.46 | |
| Bullone con anello M8x40mm | ||||
| 191 | 4800501023 | 2.40 | 2.93 | |
| Dado Flangia M8 | ||||
| 192 | 4800501024 | 1.20 | 1.46 | |
| TARGHETTA | ||||
| 193 | 4879000103 | 6.00 | 7.32 | |
| Schermo Scintille | ||||
| 197 | 2773760101 | 26.40 | 32.21 | |
| Vite autofilettante M4X6L G1700I | ||||
| 198 | 0150040060 | 1.00 | 1.22 | |
| Sensore di olio | ||||
| 199 | 2777630121 | 42.90 | 52.34 | |
| Anello O | ||||
| 200 | 2777635008 | 8.40 | 10.25 | |
| GALLEGGIANTE | ||||
| 201 | KU31104321 | 52.80 | 64.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 202 | 2777580103 | |||
| Bullone flangiato Eg241A A | ||||
| 203 | 0010406140 | 1.00 | 1.22 | |
| Vite autofilettante G2400-3500-550 | ||||
| 204 | 0152050010 | 1.20 | 1.46 | |
| Etichetta, di avviso- | ||||
| 205 | 0732005860 | 3.60 | 4.39 | |
