Qui troverai tutte le parti e i disegni disponibili di “Makita EW1050H”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

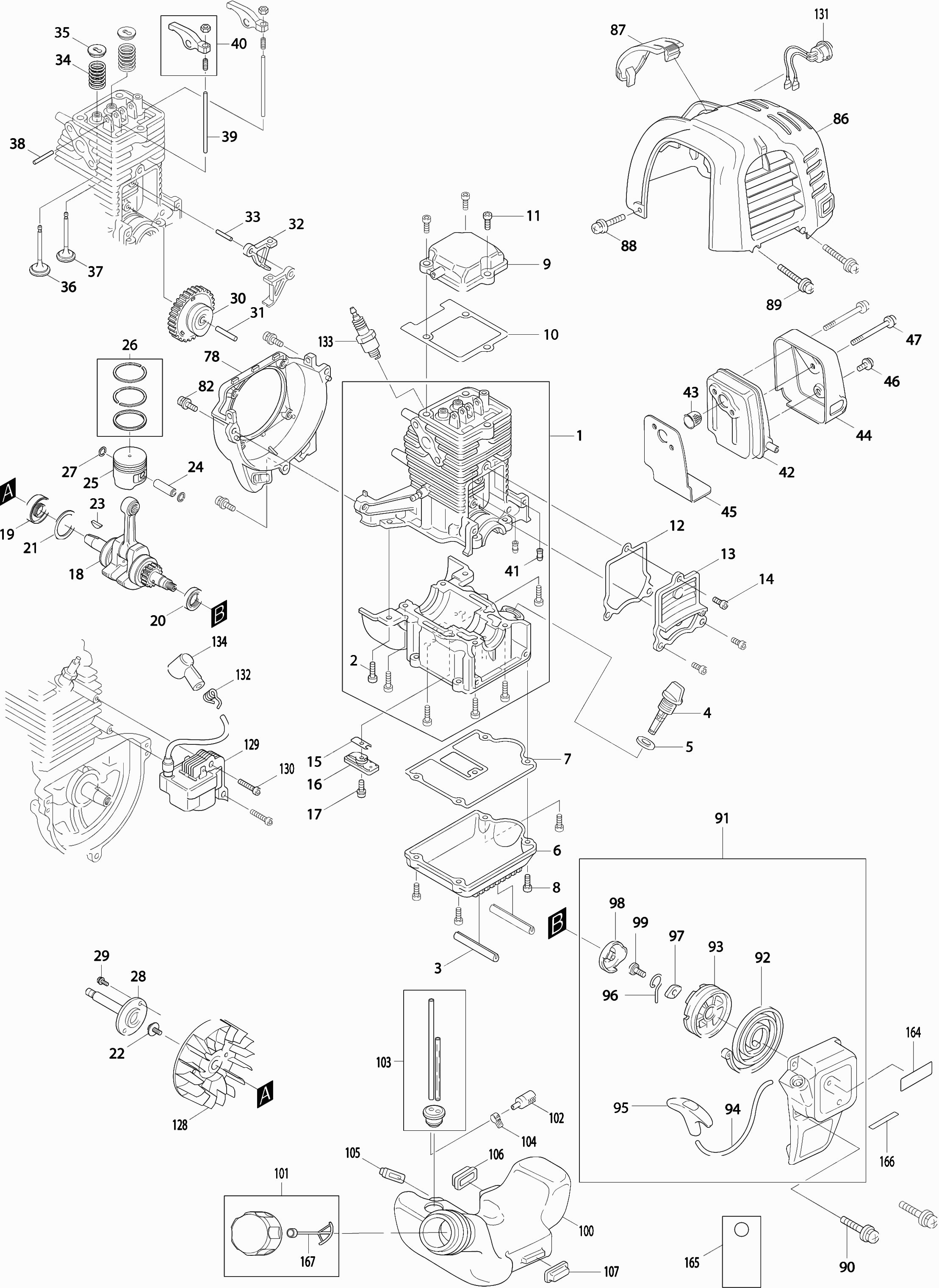

Disegni tecnici di Makita EW1050H
Elenco parti di Makita EW1050H
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Blocco cilindri completo | ||||
| 001 | 135562-0 | 72.60 | 88.57 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002 | 922217-4 | |||
| Vaschetta olio | ||||
| 003 | 424530-1 | 2.40 | 2.93 | |
| Bastoncino dell'olio | ||||
| 004 | 450565-6 | 2.40 | 2.93 | |
| O-ring per asta dell'olio A | ||||
| 005 | 424100-6 | 1.00 | 1.22 | |
| Carter Ebh253U A | ||||
| 006 | 318442-7 | 7.20 | 8.78 | |
| Guarnizione del carter | ||||
| 007 | 162276-8 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 008 | 922217-4 | |||
| Coperchio valvola | ||||
| 009 | 140B46-7 | 6.00 | 7.32 | |
| Guarnizione del coperchio valvola | ||||
| 010 | 162275-0 | 2.40 | 2.93 | |
| Vite a brugola 5x16 | ||||
| 011 | 922221-3 | 1.00 | 1.22 | |
| Guarnizione del coperchio del carter | ||||
| 012 | 162274-2 | 2.40 | 2.93 | |
| Coperchio del alloggiamento VERDE | ||||
| 013 | 318443-5 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 014 | 922217-4 | |||
| Valvola di alimentazione | ||||
| 015 | 346083-9 | 2.40 | 2.93 | |
| Piastra di bloccaggio | ||||
| 016 | 318440-1 | 2.40 | 2.93 | |
| Bullone Allen M4x10 | ||||
| 017 | 922112-8 | 1.00 | 1.22 | |
| Albero Motore | ||||
| 018 | 126299-0 | 30.80 | 37.58 | |
| Anello di tenuta 12 | ||||
| 019 | 213147-3 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 020 | 213148-1 | |||
| Rondella 23 | ||||
| 021 | 267400-9 | 2.40 | 2.93 | |
| Bullone M6x16mm / rivetto EM4250 A | ||||
| 022 | 265577-4 | 1.00 | 1.22 | |
| Spina di allineamento 3 | ||||
| 023 | 254040-2 | 3.60 | 4.39 | |
| Spinotto del pistone | ||||
| 024 | 257781-9 | 3.60 | 4.39 | |
| PISTONE | ||||
| 025 | 318441-9 | 9.60 | 11.71 | |
| Set di pezzi | ||||
| 026 | 196595-0 | 22.00 | 26.84 | |
| Anello di bloccaggio per perno del pistone | ||||
| 027 | 233976-8 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 028 | 326223-5 | 29.70 | 36.23 | |
| Bullone esagonale 6x16 | ||||
| 029 | 911323-0 | 1.00 | 1.22 | |
| Ingranaggio a bilanciere | ||||
| 030 | 125552-1 | 23.10 | 28.18 | |
| Perno 5Mm Ebh253U A | ||||
| 031 | 268238-5 | 1.00 | 1.22 | |
| Leva della Camma | ||||
| 032 | 313169-4 | 3.60 | 4.39 | |
| Perno 4mm Ebh253U A | ||||
| 033 | 268239-3 | 1.00 | 1.22 | |
| Molla a compressione 9 | ||||
| 034 | 234108-0 | 2.40 | 2.93 | |
| Anello di bloccaggio della valvola | ||||
| 035 | 325668-4 | 2.40 | 2.93 | |
| Valvola di aspirazione | ||||
| 036 | 326367-1 | 4.80 | 5.86 | |
| Valvola di scarico | ||||
| 037 | 326366-3 | 4.80 | 5.86 | |
| Penna 5mm | ||||
| 038 | 256200-2 | 1.00 | 1.22 | |
| Spillo della valvola | ||||
| 039 | 256865-0 | 1.00 | 1.22 | |
| Braccio della valvola | ||||
| 040 | 125554-7 | 4.80 | 5.86 | |
| Distanziatore Ebh253U A | ||||
| 041 | 424200-2 | 1.00 | 1.22 | |
| Scarico | ||||
| 042 | 168469-5 | 13.20 | 16.10 | |
| Arrestatore di Scintille Ebh253U A | ||||
| 043 | 324980-9 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044 | 345915-7 | |||
| Guarnizione di scarico | ||||
| 045 | 345916-5 | 2.40 | 2.93 | |
| Vite metrica Ph2 M X mm Ck | ||||
| 046 | 265184-3 | 1.00 | 1.22 | |
| Vite a brugola M5x40mm Ck | ||||
| 047 | 266440-4 | 1.20 | 1.46 | |
| Isolatore Ebh253U A | ||||
| 048 | 450559-1 | 4.80 | 5.86 | |
| Guarnizione isolante | ||||
| 049 | 413120-5 | 1.20 | 1.46 | |
| Guarnizione del collettore di aspirazione | ||||
| 050 | 413121-3 | 1.20 | 1.46 | |
| FERMAGLIO PER CAVO | ||||
| 054 | 450562-2 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 325934-9 | |||
| Morsetto per tubo IAS 3 | ||||
| 058 | 345918-1 | 1.00 | 1.22 | |
| Tubo di Sfiato | ||||
| 059 | 422041-0 | 2.40 | 2.93 | |
| Tubo di ventilazione Ebh253U A | ||||
| 060 | 422042-8 | 2.40 | 2.93 | |
| Carcasa del filtro d'aria Ebh253U A | ||||
| 061 | 123845-0 | 17.60 | 21.47 | |
| Non più disponibile, nessuna sostituzione | ||||
| 062 | 451925-5 | |||
| Anello O 15 | ||||
| 063 | 213540-1 | 1.00 | 1.22 | |
| Valvola di sovrappressione | ||||
| 064 | 424316-3 | 3.60 | 4.39 | |
| Anello O 14 | ||||
| 065 | 213539-6 | 1.00 | 1.22 | |
| Piastra della valvola di sovrapressione | ||||
| 066 | 451924-7 | 1.20 | 1.46 | |
| Valvola di sovrappressione | ||||
| 067 | 424315-5 | 1.20 | 1.46 | |
| Guarnizione di separazione | ||||
| 068 | 168577-2 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 069 | 168576-4 | |||
| Vite metallica Ph M5x14mm Ck | ||||
| 070 | 266809-2 | 1.00 | 1.22 | |
| Coprifiltro dell'aria | ||||
| 071 | 450561-4 | 6.00 | 7.32 | |
| Elemento del filtro dell'aria | ||||
| 072 | 443141-3 | 2.71 | 3.31 | |
| Piastra di strozzamento | ||||
| 073 | 450560-6 | 1.20 | 1.46 | |
| Rondella | ||||
| 074 | 423376-2 | 1.20 | 1.46 | |
| Piastra di montaggio Ebh253U A | ||||
| 075 | 346647-9 | 2.40 | 2.93 | |
| Vite metrica Ph2 M5x68mm Ck | ||||
| 076 | 265188-5 | 1.00 | 1.22 | |
| Carter del volano | ||||
| 078 | 141766-4 | 19.80 | 24.16 | |
| Vite met. Ph2 M5X16Mm Ck A | ||||
| 082 | 922223-9 | 1.00 | 1.22 | |
| Bullone a brugola M5x12mm Ck | ||||
| 084 | 922213-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 085 | 922228-9 | |||
| Coperchio del cilindro | ||||
| 086 | 450564-8 | 8.40 | 10.25 | |
| Cappuccio candela | ||||
| 087 | 452144-6 | 2.40 | 2.93 | |
| Vite 5x12 | ||||
| 088 | 911213-7 | 1.00 | 1.22 | |
| Vite 4x16 A | ||||
| 089 | 911526-6 | 1.00 | 1.22 | |
| Vite 4x16 A | ||||
| 090 | 911526-6 | 1.00 | 1.22 | |
| Dispositivo di avviamento | ||||
| 091 | 195146-6 | 10.80 | 13.18 | |
| Molla di avviamento | ||||
| 092 | 232258-5 | 6.00 | 7.32 | |
| Tamburo del cordoncino di avviamento | ||||
| 093 | 451937-8 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 094 | 444019-3 | |||
| Maniglia dell'avviamento | ||||
| 095 | 424319-7 | 3.60 | 4.39 | |
| Braccio oscillante | ||||
| 096 | 325923-4 | 2.40 | 2.93 | |
| Bussola interna | ||||
| 097 | 451938-6 | 2.40 | 2.93 | |
| Puleggia di avviamento | ||||
| 098 | 168483-1 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 099 | 266585-8 | |||
| SERBATOIO DI CARBURANTE | ||||
| 100 | 450566-4 | 13.20 | 16.10 | |
| TAPPO CARBURANTE EBH253U A | ||||
| 101 | 127108-6 | 27.50 | 33.55 | |
| Filtro del carburante | ||||
| 102 | 163447-0 | 11.00 | 13.42 | |
| Tubo del gas | ||||
| 103 | 168472-6 | 8.40 | 10.25 | |
| Morsetto per tubo IAS 3 | ||||
| 104 | 345920-4 | 1.00 | 1.22 | |
| Ammortizzatore Ebh253U A | ||||
| 105 | 424102-2 | 1.00 | 1.22 | |
| Ammortizzatore Ebh253U A | ||||
| 106 | 424103-0 | 1.00 | 1.22 | |
| AMMORTIZZATORE | ||||
| 107 | 424104-8 | 2.40 | 2.93 | |
| Carburatore | ||||
| 108 | 168781-3 | 225.50 | 275.11 | |
| Setaccio d'ingresso | ||||
| 109 | WJ00014070 | 2.40 | 2.93 | |
| Coperchio della pompa Ebh253U A | ||||
| 110 | 346270-0 | 7.20 | 8.78 | |
| Guarnizione del Diaframma | ||||
| 113 | 442155-9 | 7.20 | 8.78 | |
| Guarnizione del Diaframma | ||||
| 114 | 442154-1 | 7.20 | 8.78 | |
| Diaframma della pompa | ||||
| 115 | WJ00009599 | 3.96 | 4.83 | |
| Diaframma | ||||
| 116 | WJ00095586 | 33.00 | 40.26 | |
| Parker 3X24Mm Ck A | ||||
| 117 | 266582-4 | 3.60 | 4.39 | |
| Molla di compressione 5-9mm | ||||
| 118 | 234183-6 | 4.80 | 5.86 | |
| Vite met. Ph2 M3x18mm Ck | ||||
| 119 | 266581-6 | 1.20 | 1.46 | |
| Elemento snodato | ||||
| 121 | 325922-6 | 8.40 | 10.25 | |
| Seegering E-3 A | ||||
| 122 | 257964-1 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 123 | 413140-9 | |||
| Corpo pompa EBH253U A | ||||
| 124 | 140437-0 | 39.60 | 48.31 | |
| Caso di Purificatore d'Aria Ebh253U A | ||||
| 125 | 140438-8 | 27.50 | 33.55 | |
| Pompa booster | ||||
| 126 | 424314-7 | 11.00 | 13.42 | |
| Anello O 2 | ||||
| 127 | 213538-8 | 4.80 | 5.86 | |
| Volano Bhx2500/01 A | ||||
| 128 | 319205-4 | 14.30 | 17.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 129 | 168501-5 | |||
| Bullone a brugola M4x20mm | ||||
| 130 | 266602-4 | 1.20 | 1.46 | |
| INTERRUTTORE DI FERMO | ||||
| 131 | 141794-9 | 3.60 | 4.39 | |
| Cablaggio | ||||
| 131A | 632B57-1 | 1.20 | 1.46 | |
| Molla candela Ebh253U A | ||||
| 132 | 324891-8 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 133 | 965603030 | |||
| Cappuccio candela Ebh253U A | ||||
| 134 | 424105-6 | 3.60 | 4.39 | |
| Aspirazione aria Ebh253U A | ||||
| 161 | 324961-3 | 3.60 | 4.39 | |
| O-Anello 10 Ebh253U A | ||||
| 162 | 213078-6 | 1.00 | 1.22 | |
| Valvola di controllo | ||||
| 163 | 424201-0 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 164 | 806902-6 | |||
| Etichetta di avvertimento | ||||
| 165 | 819430-2 | 2.40 | 2.93 | |
| Etichetta, numero di serie | ||||
| 166 | 897794-4 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 167 | 140436-2 | |||
| Tappo di riempimento | ||||
| 168 | ME08121070 | 12.10 | 14.76 | |
| telaio inferiore | ||||
| 169 | ME00204835 | 14.30 | 17.45 | |
| Piedino in gomma | ||||
| 170 | ME01676311 | 2.40 | 2.93 | |
| Telaio per pompa | ||||
| 171 | ME08121002 | 24.20 | 29.52 | |
| Bullone | ||||
| 172 | ME01676313 | 1.00 | 1.22 | |
| Rondella elastica | ||||
| 173 | ME00200115 | 1.00 | 1.22 | |
| Guarnizione | ||||
| 174 | ME01676314 | 1.00 | 1.22 | |
| Anello O | ||||
| 175 | ME01676315 | 1.00 | 1.22 | |
| Sigillo d'olio meccanico | ||||
| 176 | ME00200486 | 8.40 | 10.25 | |
| GUARNIZIONE | ||||
| 177 | ME08121003 | 6.00 | 7.32 | |
| Alloggiamento del ventilatore | ||||
| 178 | ME08121004 | 10.80 | 13.18 | |
| Anello di tenuta | ||||
| 179 | ME01676319 | 1.20 | 1.46 | |
| Anello O Mp-335.4z | ||||
| 180 | ME01676320 | 2.40 | 2.93 | |
| Custodia della pompa | ||||
| 181 | ME08121005 | 28.60 | 34.89 | |
| Maniglia TSC 55 | ||||
| 182 | ME08121006 | 11.00 | 13.42 | |
| Vite a testa esagonale sc DIN933 M5x12 8.8 A3F | ||||
| 183 | ME00200116 | 1.20 | 1.46 | |
| Rondella elastica | ||||
| 184 | ME00200117 | 1.00 | 1.22 | |
| Dado | ||||
| 185 | ME01676323 | 1.00 | 1.22 | |
| Guarnizione | ||||
| 186 | ME00200091 | 1.00 | 1.22 | |
| Valvola di aspirazione | ||||
| 187 | ME08121007 | 2.40 | 2.93 | |
| Bullone per connettore del tubo | ||||
| 188 | ME08121008 | 4.80 | 5.86 | |
| Vite a testa esagonale sc DIN933 M5x12 8.8 A3F | ||||
| 189 | ME00200011 | 1.00 | 1.22 | |
| Collegamento del tubo del midollo | ||||
| 190 | ME01676327 | 1.20 | 1.46 | |
| DADO DI BLOCCAGGIO | ||||
| 191 | ME08121009 | 3.60 | 4.39 | |
| Anello di tenuta | ||||
| 192 | ME08121044 | 3.60 | 4.39 | |
| Filtro | ||||
| 193 | ME01689268 | 10.80 | 13.18 | |
| Morsetto per tubo IAS 3 | ||||
| 194 | ME01676330 | 1.20 | 1.46 | |
| Spina Mp-335.4z | ||||
| 195 | ME01676331 | 1.20 | 1.46 | |
| Anello O Mp-335.4z | ||||
| 196 | ME01676329 | 1.00 | 1.22 | |
| Guarnizione | ||||
| 197 | ME01676333 | 1.00 | 1.22 | |
| Guarnizione | ||||
| 198 | ME01676334 | 1.00 | 1.22 | |
| Cavo dell'acceleratore | ||||
| 199 | ME08121010 | 3.60 | 4.39 | |
| Tubo di aspirazione | ||||
| 200 | ME01676336 | 34.10 | 41.60 | |
| Etichetta | ||||
| 201 | ME08121001 | 2.40 | 2.93 | |
| Etichetta | ||||
| 202 | ME08121012 | 2.40 | 2.93 | |
| Etichetta Mp335.4 | ||||
| 203 | ME08121030 | 2.40 | 2.93 | |
| Etichetta | ||||
| 204 | ME08121035 | 2.40 | 2.93 | |
| Etichetta | ||||
| 205 | ME03333192 | 2.40 | 2.93 | |
