Qui troverai tutte le parti e i disegni disponibili di “Makita EV-3618”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

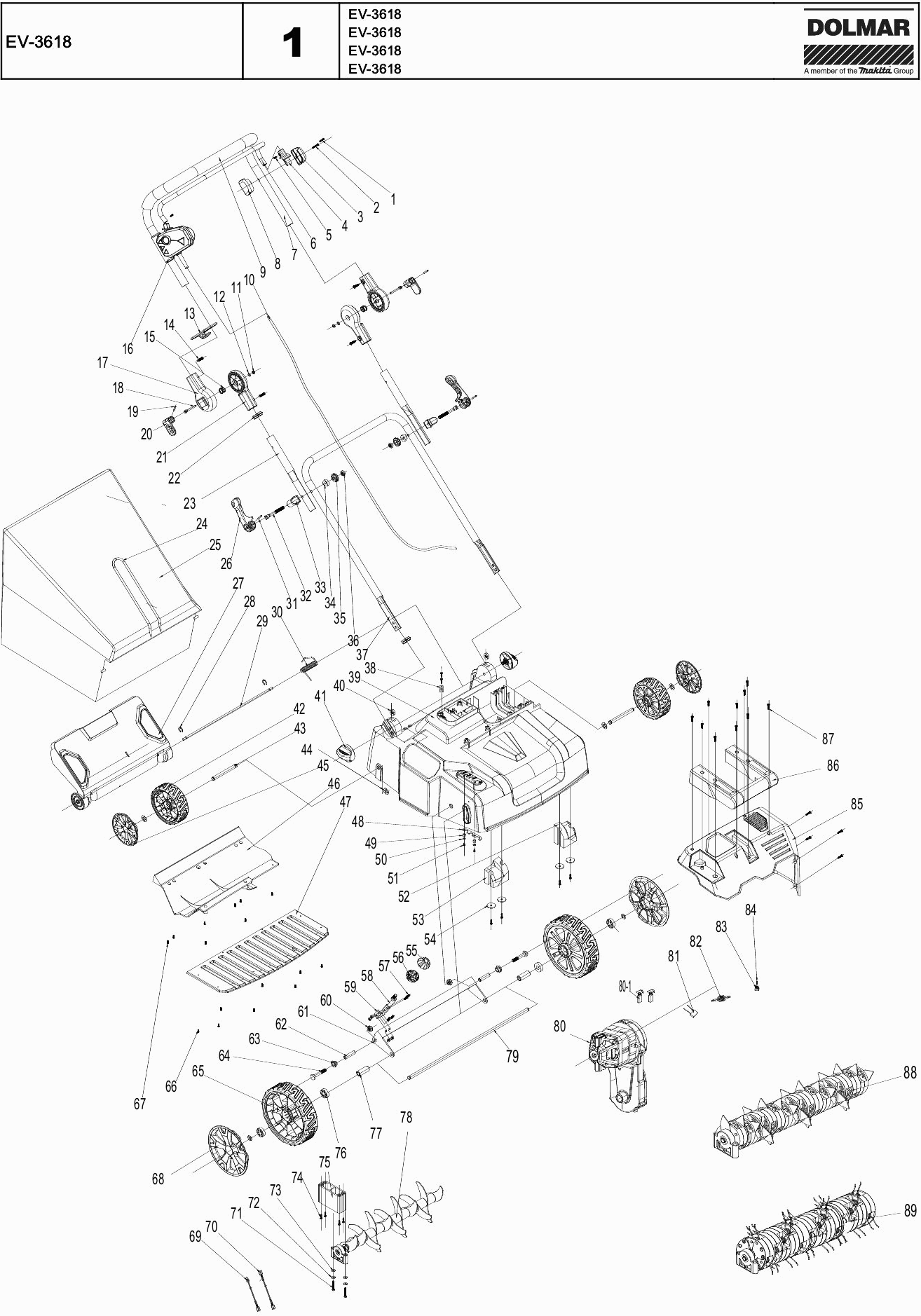

Disegni tecnici di Makita EV-3618
Elenco parti di Makita EV-3618
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Parker 4x18mm | ||||
| 001 | 652023791 | 1.00 | 1.22 | |
| Parker 4x18mm | ||||
| 1 | 652023791 | 1.00 | 1.22 | |
| Parker 4X25Mm Ev3618 | ||||
| 002 | 652023792 | 1.00 | 1.22 | |
| Parker 4X25Mm Ev3618 | ||||
| 2 | 652023792 | 1.00 | 1.22 | |
| Supporto per la leva sinistra | ||||
| 003 | 652023793 | 2.40 | 2.93 | |
| Supporto per la leva sinistra | ||||
| 3 | 652023793 | 2.40 | 2.93 | |
| Tappo per leva sinistra | ||||
| 004 | 652023794 | 7.20 | 8.78 | |
| Tappo per leva sinistra | ||||
| 4 | 652023794 | 7.20 | 8.78 | |
| Vite Parker 3,5X10Mm Ev3618 | ||||
| 005 | 652024721 | 1.00 | 1.22 | |
| Vite Parker 3,5X10Mm Ev3618 | ||||
| 5 | 652024721 | 1.00 | 1.22 | |
| Leva del cambio | ||||
| 006 | 652023784 | 4.80 | 5.86 | |
| Leva del cambio | ||||
| 6 | 652023784 | 4.80 | 5.86 | |
| Parte superiore dell'asta di pressione | ||||
| 007 | 652023790 | 13.20 | 16.10 | |
| Parte superiore dell'asta di pressione | ||||
| 7 | 652023790 | 13.20 | 16.10 | |
| Supporto per manico destro | ||||
| 008 | 652023795 | 2.40 | 2.93 | |
| Supporto per manico destro | ||||
| 8 | 652023795 | 2.40 | 2.93 | |
| Impugnatura morbida Ev3618 | ||||
| 009 | 652023789 | 4.80 | 5.86 | |
| Impugnatura morbida Ev3618 | ||||
| 9 | 652023789 | 4.80 | 5.86 | |
| Cavo di connessione 2x1 | ||||
| 010 | 652023787 | 4.80 | 5.86 | |
| Cavo di connessione 2x1 | ||||
| 10 | 652023787 | 4.80 | 5.86 | |
| Dado di bloccaggio M5 Ev3618 | ||||
| 011 | 652023804 | 1.00 | 1.22 | |
| Dado di bloccaggio M5 Ev3618 | ||||
| 11 | 652023804 | 1.00 | 1.22 | |
| Rondella da 5mm | ||||
| 012 | 652023803 | 1.00 | 1.22 | |
| Rondella da 5mm | ||||
| 12 | 652023803 | 1.00 | 1.22 | |
| Portacavo ELM3320 | ||||
| 013 | 652023811 | 2.40 | 2.93 | |
| Portacavo ELM3320 | ||||
| 13 | 652023811 | 2.40 | 2.93 | |
| Parker 4.8X20mm Ev3618 | ||||
| 014 | 652023796 | 1.00 | 1.22 | |
| Parker 4.8X20mm Ev3618 | ||||
| 14 | 652023796 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 015 | 652023798 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 15 | 652023798 | 1.00 | 1.22 | |
| Interruttore assy | ||||
| 016 | 652024722 | 16.50 | 20.13 | |
| Interruttore assy | ||||
| 16 | 652024722 | 16.50 | 20.13 | |
| Blocco di connessione per aste di spinta | ||||
| 017 | 652023797 | 4.80 | 5.86 | |
| Blocco di connessione per aste di spinta | ||||
| 17 | 652023797 | 4.80 | 5.86 | |
| Perno Di Pivot | ||||
| 018 | 652023799 | 2.40 | 2.93 | |
| Perno Di Pivot | ||||
| 18 | 652023799 | 2.40 | 2.93 | |
| Spina di blocco Ev3618 | ||||
| 019 | 652023800 | 1.20 | 1.46 | |
| Spina di blocco Ev3618 | ||||
| 19 | 652023800 | 1.20 | 1.46 | |
| Ruota di regolazione KS 60 | ||||
| 020 | 652024723 | 2.40 | 2.93 | |
| Ruota di regolazione KS 60 | ||||
| 20 | 652024723 | 2.40 | 2.93 | |
| Blocco di connessione per aste di spinta | ||||
| 021 | 652023802 | 8.40 | 10.25 | |
| Blocco di connessione per aste di spinta | ||||
| 21 | 652023802 | 8.40 | 10.25 | |
| Clip del cavo | ||||
| 022 | 652023810 | 1.20 | 1.46 | |
| Clip del cavo | ||||
| 22 | 652023810 | 1.20 | 1.46 | |
| Parte centrale dell'asta spingi | ||||
| 023 | 652023805 | 9.60 | 11.71 | |
| Parte centrale dell'asta spingi | ||||
| 23 | 652023805 | 9.60 | 11.71 | |
| Porta sacco d'erba | ||||
| 024 | 652024724 | 11.00 | 13.42 | |
| Porta sacco d'erba | ||||
| 24 | 652024724 | 11.00 | 13.42 | |
| Sacco di raccolta erba | ||||
| 025 | 652023818 | 19.80 | 24.16 | |
| Sacco di raccolta erba | ||||
| 25 | 652023818 | 19.80 | 24.16 | |
| Rastrelliera | ||||
| 026 | 652024725 | 3.60 | 4.39 | |
| Rastrelliera | ||||
| 26 | 652024725 | 3.60 | 4.39 | |
| Coperchio di espulsione | ||||
| 027 | 652023815 | 10.80 | 13.18 | |
| Coperchio di espulsione | ||||
| 27 | 652023815 | 10.80 | 13.18 | |
| Perno Di Pivot | ||||
| 029 | 652024726 | 2.40 | 2.93 | |
| Molla di ritorno | ||||
| 030 | 652023820 | 1.20 | 1.46 | |
| Molla di ritorno | ||||
| 30 | 652023820 | 1.20 | 1.46 | |
| Spinotto di blocco 6x20mm | ||||
| 031 | 652024727 | 1.00 | 1.22 | |
| Spinotto di blocco 6x20mm | ||||
| 31 | 652024727 | 1.00 | 1.22 | |
| Vite di sgancio rapido | ||||
| 032 | 652024728 | 2.40 | 2.93 | |
| Vite di sgancio rapido | ||||
| 32 | 652024728 | 2.40 | 2.93 | |
| Manicotto Di Serraggio | ||||
| 033 | 652024729 | 2.40 | 2.93 | |
| Manicotto Di Serraggio | ||||
| 33 | 652024729 | 2.40 | 2.93 | |
| Rivetto | ||||
| 034 | 652024730 | 1.20 | 1.46 | |
| Rivetto | ||||
| 34 | 652024730 | 1.20 | 1.46 | |
| Pulsante di rilascio rapido | ||||
| 035 | 652024731 | 1.20 | 1.46 | |
| Pulsante di rilascio rapido | ||||
| 35 | 652024731 | 1.20 | 1.46 | |
| DADO M8 | ||||
| 036 | 652024732 | 1.20 | 1.46 | |
| Parte della barra di spinta | ||||
| 037 | 652024733 | 12.10 | 14.76 | |
| Parte della barra di spinta | ||||
| 37 | 652024733 | 12.10 | 14.76 | |
| Sollievo da tensione del cavo Ev3618 | ||||
| 038 | 652023982 | 1.00 | 1.22 | |
| Sollievo da tensione del cavo Ev3618 | ||||
| 38 | 652023982 | 1.00 | 1.22 | |
| Ponte | ||||
| 039 | 652024734 | 45.10 | 55.02 | |
| Ponte | ||||
| 39 | 652024734 | 45.10 | 55.02 | |
| Dado Ev3618 | ||||
| 040 | 652023814 | 2.40 | 2.93 | |
| Dado Ev3618 | ||||
| 40 | 652023814 | 2.40 | 2.93 | |
| Pulsante di blocco | ||||
| 041 | 652024078 | 3.60 | 4.39 | |
| Pulsante di blocco | ||||
| 41 | 652024078 | 3.60 | 4.39 | |
| Ruota posteriore | ||||
| 042 | 652023835 | 14.30 | 17.45 | |
| Ruota posteriore | ||||
| 42 | 652023835 | 14.30 | 17.45 | |
| Asse Posteriore | ||||
| 043 | 652024735 | 16.50 | 20.13 | |
| Asse Posteriore | ||||
| 43 | 652024735 | 16.50 | 20.13 | |
| Rondella di bloccaggio Ev3618 | ||||
| 044 | 652023831 | 6.00 | 7.32 | |
| Rondella di bloccaggio Ev3618 | ||||
| 44 | 652023831 | 6.00 | 7.32 | |
| Cappuccio della ruota "ruota posteriore" | ||||
| 045 | 652023904 | 4.80 | 5.86 | |
| Cappuccio della ruota "ruota posteriore" | ||||
| 45 | 652023904 | 4.80 | 5.86 | |
| Coperchio di scarico laterale | ||||
| 046 | 652024736 | 8.40 | 10.25 | |
| Coperchio di scarico laterale | ||||
| 46 | 652024736 | 8.40 | 10.25 | |
| Coperchio inferiore | ||||
| 047 | 652023850 | 6.00 | 7.32 | |
| Coperchio inferiore | ||||
| 47 | 652023850 | 6.00 | 7.32 | |
| Piastra di rinforzo | ||||
| 048 | 652023906 | 1.20 | 1.46 | |
| Boccola di scorrimento | ||||
| 049 | 652024737 | 1.20 | 1.46 | |
| Boccola di scorrimento | ||||
| 49 | 652024737 | 1.20 | 1.46 | |
| Vite Parker 4X6Mm Ev3618 * | ||||
| 051 | 652024720 | 1.00 | 1.22 | |
| Vite Parker 4X6Mm Ev3618 * | ||||
| 51 | 652024720 | 1.00 | 1.22 | |
| Peso 2 | ||||
| 052 | 652024739 | 8.40 | 10.25 | |
| Peso 2 | ||||
| 52 | 652024739 | 8.40 | 10.25 | |
| Peso 1 | ||||
| 053 | 652024740 | 8.40 | 10.25 | |
| Peso 1 | ||||
| 53 | 652024740 | 8.40 | 10.25 | |
| Rondella di serraggio HKC 55 | ||||
| 054 | 652023854 | 1.20 | 1.46 | |
| Rondella di serraggio HKC 55 | ||||
| 54 | 652023854 | 1.20 | 1.46 | |
| PULSANTE | ||||
| 055 | 652023836 | 3.60 | 4.39 | |
| PULSANTE | ||||
| 55 | 652023836 | 3.60 | 4.39 | |
| PULSANTE | ||||
| 056 | 652023837 | 3.60 | 4.39 | |
| PULSANTE | ||||
| 56 | 652023837 | 3.60 | 4.39 | |
| Con vite M5X12Mm Ev3618 | ||||
| 057 | 652023840 | 1.00 | 1.22 | |
| Con vite M5X12Mm Ev3618 | ||||
| 57 | 652023840 | 1.00 | 1.22 | |
| Maniglia | ||||
| 058 | 652024741 | 2.40 | 2.93 | |
| Maniglia | ||||
| 58 | 652024741 | 2.40 | 2.93 | |
| Molla | ||||
| 059 | 652023841 | 1.20 | 1.46 | |
| Molla | ||||
| 59 | 652023841 | 1.20 | 1.46 | |
| Dado di bloccaggio a inserimento M8 | ||||
| 060 | 652023843 | 1.00 | 1.22 | |
| Dado di bloccaggio a inserimento M8 | ||||
| 60 | 652023843 | 1.00 | 1.22 | |
| CUSCINETTO A RULLINI | ||||
| 061 | 652023842 | 8.40 | 10.25 | |
| CUSCINETTO A RULLINI | ||||
| 61 | 652023842 | 8.40 | 10.25 | |
| CUSCINETTO | ||||
| 062 | 652023844 | 2.40 | 2.93 | |
| CUSCINETTO | ||||
| 62 | 652023844 | 2.40 | 2.93 | |
| ASBUS | ||||
| 063 | 652023845 | 2.40 | 2.93 | |
| ASBUS | ||||
| 63 | 652023845 | 2.40 | 2.93 | |
| Bullone della dadi M8 Ev3618 | ||||
| 064 | 652023846 | 1.20 | 1.46 | |
| Bullone della dadi M8 Ev3618 | ||||
| 64 | 652023846 | 1.20 | 1.46 | |
| PIEZO POLARE | ||||
| 065 | 652023847 | 30.80 | 37.58 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 065A | 652026437 | |||
| PIEZO POLARE | ||||
| 65 | 652023847 | 30.80 | 37.58 | |
| Parker St3X12Mm Ev3618 | ||||
| 066 | 652026436 | 1.00 | 1.22 | |
| Parker St3X12Mm Ev3618 | ||||
| 66 | 652026436 | 1.00 | 1.22 | |
| Parker St3X12Mm Ev3618 | ||||
| 067 | 652024742 | 1.00 | 1.22 | |
| Parker St3X12Mm Ev3618 | ||||
| 67 | 652024742 | 1.00 | 1.22 | |
| Copriruota | ||||
| 068 | 652023905 | 6.00 | 7.32 | |
| Copriruota | ||||
| 68 | 652023905 | 6.00 | 7.32 | |
| Filo di accoppiamento 85mm | ||||
| 069 | 652024743 | 2.40 | 2.93 | |
| Filo di accoppiamento 85mm | ||||
| 69 | 652024743 | 2.40 | 2.93 | |
| Filo di accoppiamento 220mm | ||||
| 070 | 652024744 | 2.40 | 2.93 | |
| Filo di accoppiamento 220mm | ||||
| 70 | 652024744 | 2.40 | 2.93 | |
| Bullone M6X45mm Ev3618 | ||||
| 071 | 652023935 | 1.20 | 1.46 | |
| Bullone M6X45mm Ev3618 | ||||
| 71 | 652023935 | 1.20 | 1.46 | |
| Rondella elastica 6mm Ev3618 | ||||
| 072 | 652023936 | 1.00 | 1.22 | |
| Rondella elastica 6mm Ev3618 | ||||
| 72 | 652023936 | 1.00 | 1.22 | |
| Rivetto 6mm Ev3618 | ||||
| 073 | 652023937 | 1.00 | 1.22 | |
| Rivetto 6mm Ev3618 | ||||
| 73 | 652023937 | 1.00 | 1.22 | |
| Parker 4X20mm Ev3618 | ||||
| 074 | 652023939 | 1.00 | 1.22 | |
| Parker 4X20mm Ev3618 | ||||
| 74 | 652023939 | 1.00 | 1.22 | |
| Guscio del cuscinetto | ||||
| 075 | 652023940 | 2.40 | 2.93 | |
| Guscio del cuscinetto | ||||
| 75 | 652023940 | 2.40 | 2.93 | |
| Cuscinetto della ruota | ||||
| 076 | 652024745 | 2.40 | 2.93 | |
| Cuscinetto della ruota | ||||
| 76 | 652024745 | 2.40 | 2.93 | |
| CUSCINETTO | ||||
| 077 | 652023848 | 2.40 | 2.93 | |
| CUSCINETTO | ||||
| 77 | 652023848 | 2.40 | 2.93 | |
| MESSENBALK EV3618 | ||||
| 078 | 652024746 | 23.00 | 28.06 | |
| MESSENBALK EV3618 | ||||
| 78 | 652024746 | 23.00 | 28.06 | |
| Asse anteriore | ||||
| 079 | 652024747 | 14.30 | 17.45 | |
| Asse anteriore | ||||
| 79 | 652024747 | 14.30 | 17.45 | |
| MOTORE | ||||
| 080 | 652023856 | 139.70 | 170.43 | |
| KIT DI SERVIZIO 115V | ||||
| 080-1 | 652024748 | 3.60 | 4.39 | |
| Cinghia V 15x300mm | ||||
| 080A | 652025580 | 9.60 | 11.71 | |
| Cinghia V 14x300mm | ||||
| 080B | 652023876 | 8.40 | 10.25 | |
| MOTORE | ||||
| 80 | 652023856 | 139.70 | 170.43 | |
| Condensatore 0,22uF | ||||
| 081 | 652023827 | 3.60 | 4.39 | |
| Condensatore 0,22uF | ||||
| 81 | 652023827 | 3.60 | 4.39 | |
| Magnete ad Anello | ||||
| 082 | 652023828 | 2.40 | 2.93 | |
| Magnete ad Anello | ||||
| 82 | 652023828 | 2.40 | 2.93 | |
| Blocco terminale | ||||
| 083 | 654575-7 | 3.60 | 4.39 | |
| Blocco terminale | ||||
| 83 | 654575-7 | 3.60 | 4.39 | |
| Parker 3X22Mm Ev3618 | ||||
| 084 | 652023825 | 1.00 | 1.22 | |
| Parker 3X22Mm Ev3618 | ||||
| 84 | 652023825 | 1.00 | 1.22 | |
| Cofano motore Ev3618 | ||||
| 085 | 652023829 | 8.40 | 10.25 | |
| Cofano motore Ev3618 | ||||
| 85 | 652023829 | 8.40 | 10.25 | |
| Maniglia Ev3618 | ||||
| 086 | 652023903 | 6.00 | 7.32 | |
| Parker 4X14Mm Ev3618 | ||||
| 087 | 652023766 | 1.00 | 1.22 | |
| Parker 4X14Mm Ev3618 | ||||
| 87 | 652023766 | 1.00 | 1.22 | |
| Tappetino di gomma | ||||
| 090 | 652026435 | 1.00 | 1.22 | |
