Qui troverai tutte le parti e i disegni disponibili di “Makita EM4250”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

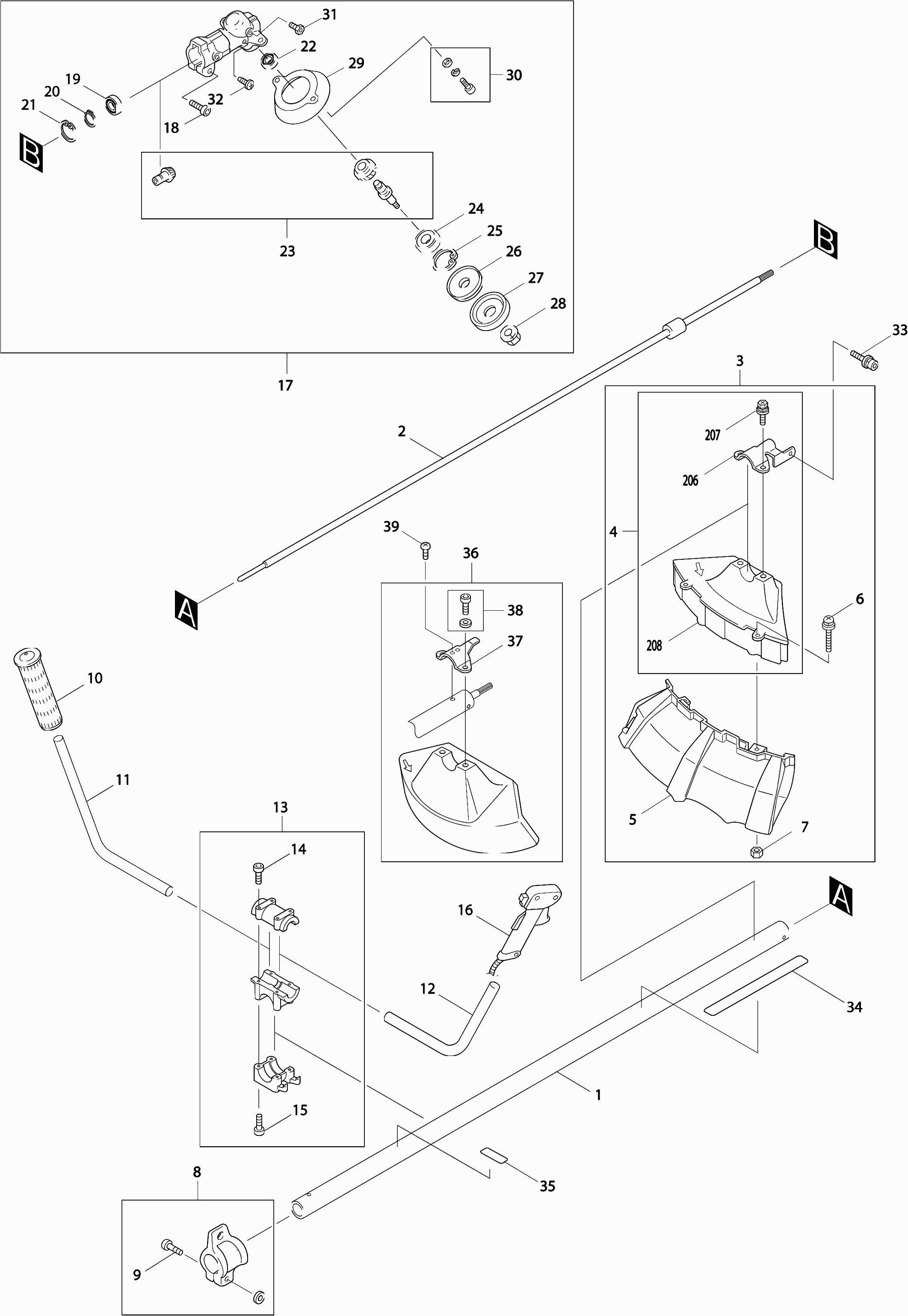

Disegni tecnici di Makita EM4250
Elenco parti di Makita EM4250
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Acciaio completo | ||||
| 001 | 6241003000 | 124.30 | 151.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002 | 6191500401 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 6278011001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 004 | 6258050000 | |||
| Cappuccio di protezione bordo lama drdk | ||||
| 005 | 140424-9 | 13.20 | 16.10 | |
| Vite 5X40 Em4250 | ||||
| 006 | 0043605400 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 0021805000 | |||
| Staffa di ritenuta | ||||
| 008 | 126379-2 | 4.80 | 5.86 | |
| VITE C M4X35 | ||||
| 009 | 266788-4 | 1.00 | 1.22 | |
| Impugnatura V staffa Rbc250/260 * | ||||
| 010 | 6254500000 | 4.80 | 5.86 | |
| Maniglia Em4250 * | ||||
| 011 | 6214501600 | 7.20 | 8.78 | |
| Maniglia Em4250 * | ||||
| 012 | 6214502000 | 8.40 | 10.25 | |
| Porta maniglia Rbc251 * | ||||
| 013 | 6254007001 | 13.20 | 16.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 014 | 0119059840 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 015 | 266805-0 | |||
| Manico di controllo | ||||
| 016 | 6245002000 | 30.80 | 37.58 | |
| Carcassa del cambio A | ||||
| 017 | 123820-6 | 36.30 | 44.29 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 018 | 266805-0 | |||
| Cuscinetto a sfere 609zz | ||||
| 019 | 210049-4 | 3.60 | 4.39 | |
| Anello di bloccaggio esterno Rbc230-260-31* | ||||
| 020 | 0031508000 | 1.20 | 1.46 | |
| Anello Seeger R24 | ||||
| 021 | 962113-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 022 | 0600069990 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 023 | 6213021001 | |||
| Cuscinetto a sfere 6000ddu | ||||
| 024 | 210020-8 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 025 | 0031426000 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 026 | 6218501601 | |||
| Anello di tensione Rbc230-260 A | ||||
| 027 | 168797-8 | 3.60 | 4.39 | |
| Dado Em4250 A | ||||
| 028 | 264018-7 | 1.20 | 1.46 | |
| Rondella protettiva | ||||
| 029 | 450653-9 | 2.40 | 2.93 | |
| Bullone a brugola M5x12mm Ck | ||||
| 030 | 922213-2 | 1.00 | 1.22 | |
| Bullone olio Em4250 A | ||||
| 031 | 265578-2 | 2.40 | 2.93 | |
| Vite Em4250 | ||||
| 032 | 0043105060 | 1.20 | 1.46 | |
| Vite 5X14 P | ||||
| 033 | 0043605140 | 1.20 | 1.46 | |
| Etichetta di avvertimento | ||||
| 034 | 6249502300 | 13.20 | 16.10 | |
| Etichetta di avvertimento | ||||
| 035 | 808723-2 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 6258028002 | |||
| Morsetto per Cappuccio Em4250 A | ||||
| 037 | 346263-7 | 3.60 | 4.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 038 | 0011706300 | |||
| VITE C M4X35 | ||||
| 039 | 0150059940 | 1.20 | 1.46 | |
| Bottone della maniglia dell'acceleratore | ||||
| 041 | 6215022030 | 8.40 | 10.25 | |
| Leva di blocco | ||||
| 042 | 451934-4 | 7.20 | 8.78 | |
| Vite di regolazione | ||||
| 043 | 6215023050 | 7.20 | 8.78 | |
| SET DI CAVI QS | ||||
| 044 | 6245002010 | 23.10 | 28.18 | |
| Cavo del gas Em4250 * | ||||
| 045 | 6245002020 | 12.10 | 14.76 | |
| Molla | ||||
| 046 | 6195006050 | 2.40 | 2.93 | |
| Bullone Allen M5x30 | ||||
| 047 | 922252-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 048 | 264049-6 | |||
| Vite 4x20 | ||||
| 049 | 6195006060 | 1.20 | 1.46 | |
| Set di blocchi cilindrici | ||||
| 050 | 5921005003 | 169.40 | 206.67 | |
| Pallina Em4250 * | ||||
| 051 | 5921501200 | 2.40 | 2.93 | |
| Coperchio del alloggiamento VERDE | ||||
| 052 | 318443-5 | 4.80 | 5.86 | |
| Coperchio valvola | ||||
| 053 | 140B46-7 | 6.00 | 7.32 | |
| Guarnizione del coperchio del carter | ||||
| 054 | 162274-2 | 2.40 | 2.93 | |
| Guarnizione del coperchio valvola | ||||
| 055 | 162275-0 | 2.40 | 2.93 | |
| Valvola di alimentazione | ||||
| 056 | 346083-9 | 2.40 | 2.93 | |
| Piastra di bloccaggio | ||||
| 057 | 318440-1 | 2.40 | 2.93 | |
| Bullone Allen M4x10 | ||||
| 058 | 922112-8 | 1.00 | 1.22 | |
| Vite met. Ph2 M5X16Mm Ck A | ||||
| 059 | 922223-9 | 1.00 | 1.22 | |
| Vite 5X14 P | ||||
| 060 | 0043605140 | 1.20 | 1.46 | |
| Bullone Allen M5x30 | ||||
| 061 | 922252-2 | 1.00 | 1.22 | |
| Vite 5X14 P | ||||
| 062 | 0043605140 | 1.20 | 1.46 | |
| Custodia della frizione | ||||
| 063 | 6241500203 | 60.50 | 73.81 | |
| Vite met. Ph2 M5X16Mm Ck A | ||||
| 064 | 922223-9 | 1.00 | 1.22 | |
| Carter Ebh253U A | ||||
| 065 | 318442-7 | 7.20 | 8.78 | |
| Guarnizione del carter | ||||
| 066 | 162276-8 | 2.40 | 2.93 | |
| Tubo dell'olio | ||||
| 067 | 5926500200 | 6.00 | 7.32 | |
| Peso per tubo dell'olio | ||||
| 068 | 5926500300 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 069 | 5926500600 | |||
| O-ring per asta dell'olio A | ||||
| 070 | 424100-6 | 1.00 | 1.22 | |
| Vite Bhx2500 | ||||
| 071 | 0043605180 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 072 | 965603030 | |||
| Rondella | ||||
| 073 | 5923503800 | 1.20 | 1.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 074 | 168609-5 | |||
| Anello di bloccaggio r-32 | ||||
| 075 | 962151-6 | 1.00 | 1.22 | |
| Cuscinetto a sfera 6201/Du Rbc260-310 | ||||
| 076 | 0600129950 | 8.21 | 10.02 | |
| Anello di bloccaggio esterno Rbc260-310-Rbk | ||||
| 077 | 0031512000 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 078 | 6241500300 | |||
| Ammortizzatore superiore | ||||
| 079 | 6241500401 | 3.60 | 4.39 | |
| Ammortizzatore 2 Ebh253U A | ||||
| 080 | 424107-2 | 3.60 | 4.39 | |
| Supporto di montaggio "superiore" | ||||
| 081 | 6241500601 | 6.00 | 7.32 | |
| Morsetto In Acciaio 2 Ebh253U A | ||||
| 082 | 318271-8 | 2.40 | 2.93 | |
| Bullone 5X12 A | ||||
| 083 | 0119059900 | 1.20 | 1.46 | |
| Bullone 5x18 | ||||
| 084 | 266844-0 | 1.20 | 1.46 | |
| Supporto motore completo | ||||
| 085 | 195144-0 | 2.40 | 2.93 | |
| Vite metallica Ph M5x14mm Ck | ||||
| 086 | 266809-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 087 | 5922003000 | |||
| Anello di tenuta 12 | ||||
| 088 | 213147-3 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 089 | 213148-1 | |||
| Rondella 23 | ||||
| 090 | 267400-9 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 091 | 5922500900 | |||
| Set di pezzi | ||||
| 092 | 196595-0 | 22.00 | 26.84 | |
| Anello di bloccaggio per perno del pistone | ||||
| 093 | 233976-8 | 1.00 | 1.22 | |
| Spinotto del pistone | ||||
| 094 | 257781-9 | 3.60 | 4.39 | |
| Distanziatore Ebh253U A | ||||
| 095 | 424200-2 | 1.00 | 1.22 | |
| Leva della Camma | ||||
| 096 | 313169-4 | 3.60 | 4.39 | |
| Ingranaggio a bilanciere | ||||
| 097 | 125552-1 | 23.10 | 28.18 | |
| Perno 5Mm Ebh253U A | ||||
| 098 | 268238-5 | 1.00 | 1.22 | |
| Perno 4mm Ebh253U A | ||||
| 099 | 268239-3 | 1.00 | 1.22 | |
| Spillo della valvola | ||||
| 100 | 256865-0 | 1.00 | 1.22 | |
| Braccio della valvola | ||||
| 101 | 5923002000 | 8.40 | 10.25 | |
| Bracci della valvola | ||||
| 102 | 5923501101 | 2.40 | 2.93 | |
| Molla a compressione 9 | ||||
| 103 | 234108-0 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 104 | 5923501300 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 5923501400 | |||
| Valvola di aspirazione | ||||
| 106 | 326367-1 | 4.80 | 5.86 | |
| Dispositivo di avviamento | ||||
| 107 | 125917-7 | 16.50 | 20.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 108 | 5925001030 | |||
| Set di viti | ||||
| 109 | 5195002060 | 2.40 | 2.93 | |
| Molla di avviamento | ||||
| 110 | 232258-5 | 6.00 | 7.32 | |
| Bussola interna | ||||
| 111 | 451938-6 | 2.40 | 2.93 | |
| Braccio oscillante | ||||
| 112 | 325923-4 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 113 | 5215002060 | |||
| Maniglia dell'avviamento | ||||
| 114 | 424319-7 | 3.60 | 4.39 | |
| Puleggia di avviamento | ||||
| 115 | 168483-1 | 2.40 | 2.93 | |
| Montaggio Vite RBC201 M4X25 P | ||||
| 116 | 0043604250 | 1.00 | 1.22 | |
| Distanziale | ||||
| 117 | 331835-1 | 1.00 | 1.22 | |
| Supporto del serbatoio | ||||
| 118 | 345964-4 | 4.80 | 5.86 | |
| Montaggio Vite Eh490V A | ||||
| 119 | 0043605100 | 1.00 | 1.22 | |
| Etichetta del modello | ||||
| 120 | 6249501000 | 7.20 | 8.78 | |
| Carburatore | ||||
| 121 | 5926002002 | 63.80 | 77.84 | |
| Coperchio della pompa | ||||
| 122 | 140808-1 | 39.60 | 48.31 | |
| Caso di Purificatore d'Aria Ebh253U A | ||||
| 123 | 140438-8 | 27.50 | 33.55 | |
| Coperchio della pompa Ebh253U A | ||||
| 124 | 346270-0 | 7.20 | 8.78 | |
| Pompa booster | ||||
| 125 | 424314-7 | 11.00 | 13.42 | |
| Diaframma | ||||
| 126 | 168620-7 | 38.50 | 46.97 | |
| Guarnizione del Diaframma | ||||
| 127 | 442154-1 | 7.20 | 8.78 | |
| Diaframma della pompa | ||||
| 128 | WJ00009599 | 3.96 | 4.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 129 | 5926002040 | |||
| Spruzzatore | ||||
| 130 | 5926002110 | 17.60 | 21.47 | |
| Anello O 2 | ||||
| 131 | 213538-8 | 4.80 | 5.86 | |
| Seegering E-3 A | ||||
| 132 | 257964-1 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 133 | 5236018040 | |||
| Valvola dell'aria Em4250 * | ||||
| 134 | 5926002010 | 53.90 | 65.76 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 135 | 5206008030 | |||
| Cappuccio | ||||
| 136 | 5206008110 | 2.40 | 2.93 | |
| Parker 3X24Mm Ck A | ||||
| 137 | 266582-4 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 138 | 5926002020 | |||
| Rivetto per ago di regolazione | ||||
| 139 | 5426005030 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 140 | 352010-6 | |||
| Collettore | ||||
| 141A | 451874-6 | 4.80 | 5.86 | |
| Dado Esagonale M5 | ||||
| 142 | 931202-6 | 1.00 | 1.22 | |
| Dado M6 Htr5600 A | ||||
| 143 | 0022706000 | 1.00 | 1.22 | |
| Dado M6 Htr5600 A | ||||
| 144 | 0022706000 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 145A | 5923501801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 145B | 5923504700 | |||
| Guarnizione "carburatore" | ||||
| 146 | 413138-6 | 1.20 | 1.46 | |
| Aspirazione del carburatore | ||||
| 147 | 5923502000 | 10.80 | 13.18 | |
| Vite Bhx2500 | ||||
| 148 | 0043605180 | 1.20 | 1.46 | |
| Vite di regolazione M6X16 Bhx2500 P | ||||
| 149 | 0149069972 | 3.60 | 4.39 | |
| Cappuccio Em4250 * | ||||
| 150 | 5246004150 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 151 | 5259500300 | |||
| Tubo di Sfiato | ||||
| 152 | 422041-0 | 2.40 | 2.93 | |
| Piastra del filtro dell'aria cpl | ||||
| 153 | 5923004003 | 12.10 | 14.76 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 154 | 5923006000 | |||
| Valvola di sovrappressione | ||||
| 155 | 424315-5 | 1.20 | 1.46 | |
| Valvola di sovrappressione | ||||
| 156 | 424316-3 | 3.60 | 4.39 | |
| Piastra della valvola di sovrapressione | ||||
| 157 | 451924-7 | 1.20 | 1.46 | |
| Cappuccio per vite di regolazione | ||||
| 158 | 286284-6 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 159 | 451925-5 | |||
| Elemento del filtro dell'aria | ||||
| 160A | 443141-3 | 2.71 | 3.31 | |
| Elemento del filtro dell'aria | ||||
| 160B | 443140-5 | 3.60 | 4.39 | |
| Anello O 14 | ||||
| 161 | 213539-6 | 1.00 | 1.22 | |
| Anello O 15 | ||||
| 162 | 213540-1 | 1.00 | 1.22 | |
| Piastra di strozzamento | ||||
| 163 | 450560-6 | 1.20 | 1.46 | |
| Piastra di montaggio Ebh253U A | ||||
| 164 | 346647-9 | 2.40 | 2.93 | |
| Rondella | ||||
| 165 | 423376-2 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 166 | 5923502700 | |||
| Tubo di ventilazione Ebh253U A | ||||
| 167 | 422042-8 | 2.40 | 2.93 | |
| Vite metallica Ph M5x14mm Ck | ||||
| 168 | 266809-2 | 1.00 | 1.22 | |
| Vite metrica Ph2 M5x68mm Ck | ||||
| 169 | 265188-5 | 1.00 | 1.22 | |
| Morsetto per tubo IAS 3 | ||||
| 170 | 345918-1 | 1.00 | 1.22 | |
| Scarico | ||||
| 171 | 168469-5 | 13.20 | 16.10 | |
| Guarnizione di scarico | ||||
| 172 | 5923501601 | 4.80 | 5.86 | |
| Cappuccio di scarico | ||||
| 173 | 5923503400 | 3.60 | 4.39 | |
| Vite a brugola 5x40 | ||||
| 174 | 922262-9 | 1.00 | 1.22 | |
| Vite 5x8 | ||||
| 175 | 911601-8 | 1.00 | 1.22 | |
| SERBATOIO DI CARBURANTE | ||||
| 176 | 450566-4 | 13.20 | 16.10 | |
| Tubo del gas | ||||
| 177 | 168472-6 | 8.40 | 10.25 | |
| Filtro del carburante | ||||
| 178 | 163447-0 | 11.00 | 13.42 | |
| Morsetto per tubo IAS 3 | ||||
| 179 | 345920-4 | 1.00 | 1.22 | |
| Tappo benzina/olio cpl | ||||
| 180 | 168668-9 | 24.20 | 29.52 | |
| Tappo benzina/olio cpl | ||||
| 181 | 168668-9 | 24.20 | 29.52 | |
| Etichetta di avvertimento "carburante" | ||||
| 182 | 810455-9 | 2.40 | 2.93 | |
| Ammortizzatore Ebh253U A | ||||
| 183 | 424102-2 | 1.00 | 1.22 | |
| Ammortizzatore Ebh253U A | ||||
| 184 | 424103-0 | 1.00 | 1.22 | |
| AMMORTIZZATORE | ||||
| 185 | 424104-8 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 186 | 5927001010 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 187 | 5927001020 | |||
| Accensione | ||||
| 187A | 168816-0 | 13.20 | 16.10 | |
| Cappuccio candela Ebh253U A | ||||
| 188 | 424105-6 | 3.60 | 4.39 | |
| Molla candela Ebh253U A | ||||
| 189 | 324891-8 | 1.20 | 1.46 | |
| Cavo di connessione | ||||
| 190 | 638664-6 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 190A | 632E38-3 | |||
| Cavo di connessione Ebh253U P | ||||
| 191 | 638665-4 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 191A | 632E39-1 | |||
| Passaggio Eh561 15X7X2Mm * | ||||
| 192 | 5257500300 | 2.40 | 2.93 | |
| Bullone M6x16mm / rivetto EM4250 A | ||||
| 193 | 265577-4 | 1.00 | 1.22 | |
| Rivetto RBC230-G24-350 P | ||||
| 194 | 0031206000 | 1.00 | 1.22 | |
| Vite 4x20 | ||||
| 195 | 911138-5 | 1.00 | 1.22 | |
| Scarpetta frizione | ||||
| 196 | 5928500000 | 10.80 | 13.18 | |
| Molla | ||||
| 197 | 5928500100 | 4.80 | 5.86 | |
| Vite della frizione | ||||
| 198 | 5928500200 | 2.40 | 2.93 | |
| Rondella | ||||
| 199 | 5928500300 | 1.20 | 1.46 | |
| Coperchio del cilindro | ||||
| 200 | 5925500800 | 14.30 | 17.45 | |
| Montaggio Vite Eh490V A | ||||
| 201 | 0043605100 | 1.00 | 1.22 | |
| Vite M4X16 A | ||||
| 202 | 0043604160 | 1.00 | 1.22 | |
| Cappuccio candela | ||||
| 203 | 452144-6 | 2.40 | 2.93 | |
| FERMAGLIO PER CAVO | ||||
| 204 | 345963-6 | 1.00 | 1.22 | |
| Etichetta Makita Em4250 * | ||||
| 205 | 5929501001 | 3.60 | 4.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 207 | 0011706300 | |||
