Qui troverai tutte le parti e i disegni disponibili di “Makita EM411”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

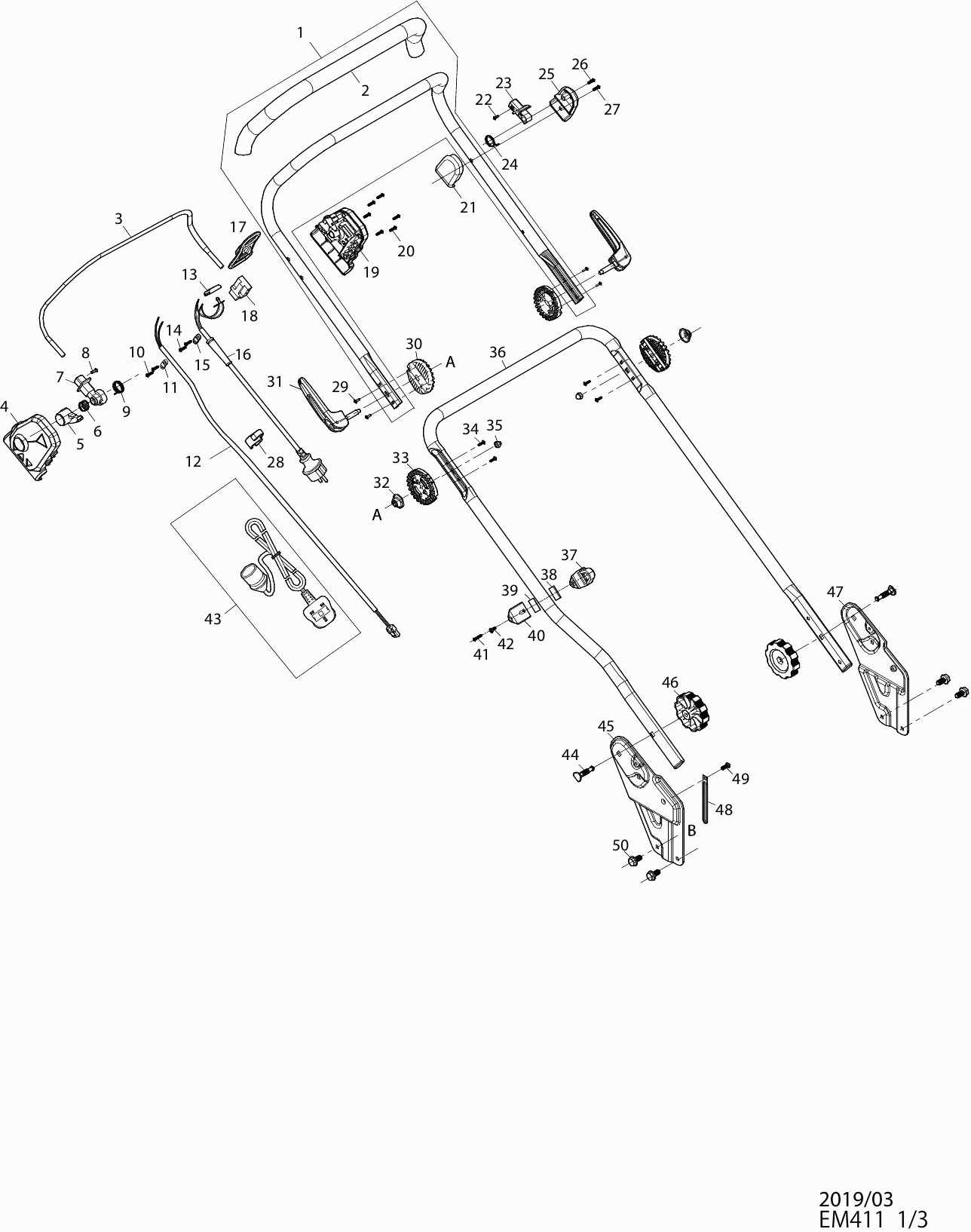

Disegni tecnici di Makita EM411
Elenco parti di Makita EM411
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Manico di spinta (superiore) ELM4121 | ||||
| 001 | YA00000958 | 23.10 | 28.18 | |
| Cappuccio maniglia ELM4121 | ||||
| 002 | YA00001187 | 5.70 | 6.95 | |
| Manico dell'interruttore ELM4121 | ||||
| 003 | YA00000959 | 8.40 | 10.25 | |
| Scatola dell'interruttore R ELM3320 | ||||
| 004 | YA00000765 | 2.40 | 2.93 | |
| Pulsante ELM3320 | ||||
| 005 | YA00000766 | 1.20 | 1.46 | |
| Molla di compressione 16.8 ELM3320 | ||||
| 006 | YA00000767 | 1.00 | 1.22 | |
| Tappo finale R ELM3320 | ||||
| 007 | YA00000768 | 1.20 | 1.46 | |
| Vite Parker 3,5X10Mm Ev3618 | ||||
| 008 | 652024721 | 1.00 | 1.22 | |
| Molla di torsione 21 ELM3320 | ||||
| 009 | YA00000769 | 1.00 | 1.22 | |
| Parker 4x16mm ELM3320 | ||||
| 010 | YA00000778 | 1.00 | 1.22 | |
| Morsetto per cavo ELM3320 | ||||
| 011 | YA00000780 | 1.00 | 1.22 | |
| Fascio di cavi assy EUR ELM4120 | ||||
| 012 | YA00000914 | 6.00 | 7.32 | |
| Indicatore di lente ELM3320 | ||||
| 013 | YA00000781 | 1.20 | 1.46 | |
| Parker 4x16mm ELM3320 | ||||
| 014 | YA00000778 | 1.00 | 1.22 | |
| Morsetto per cavo ELM3320 | ||||
| 015 | YA00000780 | 1.00 | 1.22 | |
| Fascio di cavi assy EUR ELM3320 | ||||
| 016 | YA00000773 | 13.20 | 16.10 | |
| Portacavo ELM3320 | ||||
| 017 | 652023811 | 2.40 | 2.93 | |
| Interruttore ELM3320 | ||||
| 018 | YA00000772 | 3.60 | 4.39 | |
| Scatola dell'interruttore L ELM3320 | ||||
| 019 | YA00000782 | 2.40 | 2.93 | |
| Parker 4x16mm ELM3320 | ||||
| 020 | YA00000778 | 1.00 | 1.22 | |
| Supporto per manico destro | ||||
| 021 | 652023795 | 2.40 | 2.93 | |
| Vite Parker 3,5X10Mm Ev3618 | ||||
| 022 | 652024721 | 1.00 | 1.22 | |
| Tappo per leva sinistra | ||||
| 023 | 652023794 | 7.20 | 8.78 | |
| Molla di torsione 18.3 ELM3320 | ||||
| 024 | YA00000737 | 1.20 | 1.46 | |
| Supporto per la leva sinistra | ||||
| 025 | 652023793 | 2.40 | 2.93 | |
| Parker 4x16mm ELM3320 | ||||
| 026 | YA00000778 | 1.00 | 1.22 | |
| Parker 4x25mm ELM3320 | ||||
| 027 | YA00000785 | 1.00 | 1.22 | |
| Morsetto del cavo ELM4120 | ||||
| 028 | YA00000921 | 1.00 | 1.22 | |
| Vite Met. 3X12mm ELM4121 | ||||
| 029 | YA00000960 | 1.00 | 1.22 | |
| Anello di collegamento ELM4121 | ||||
| 030 | YA00000961 | 1.20 | 1.46 | |
| Leva di serraggio ELM4121 | ||||
| 031 | YA00000975 | 7.20 | 8.78 | |
| Molla conica ELM4121 | ||||
| 032 | YA00000976 | 1.20 | 1.46 | |
| Anello di collegamento ELM4121 | ||||
| 033 | YA00000977 | 1.20 | 1.46 | |
| Vite Met. 3X12mm ELM4121 | ||||
| 034 | YA00000960 | 1.00 | 1.22 | |
| Cappuccio di dado ELM3320 | ||||
| 035 | YA00000802 | 1.00 | 1.22 | |
| Barra di spinta sotto ELM4121 | ||||
| 036 | YA00000974 | 22.00 | 26.84 | |
| Guida cavo ELM4121 | ||||
| 037 | YA00000970 | 1.20 | 1.46 | |
| Rivestimento in gomma ELM4121 | ||||
| 038 | YA00000971 | 1.00 | 1.22 | |
| Rivestimento in gomma ELM4121 | ||||
| 039 | YA00000971 | 1.00 | 1.22 | |
| Morsetto per cavo ELM4121 | ||||
| 040 | YA00000972 | 1.20 | 1.46 | |
| Parker 4X12Mm ELM3720 | ||||
| 041 | YA00000873 | 1.00 | 1.22 | |
| Parker 3x16mm ELM4121 | ||||
| 042 | YA00000973 | 1.00 | 1.22 | |
| Bullone M8x40 piatto 4k-testa ELM4121 | ||||
| 044 | YA00000983 | 1.00 | 1.22 | |
| Supporto maniglia re ELM4121 | ||||
| 045 | YA00000996 | 9.60 | 11.71 | |
| Manopola di regolazione M8 ELM3320 | ||||
| 046 | YA00000803 | 1.20 | 1.46 | |
| Sostegno maniglia sinistra ELM4121 | ||||
| 047 | YA00001001 | 9.60 | 11.71 | |
| Morsetto per cavo ELM4121 | ||||
| 048 | YA00000997 | 1.20 | 1.46 | |
| Met.vite M6x18mm ELM4121 | ||||
| 049 | YA00000998 | 1.00 | 1.22 | |
| Vite M8x16mm | ||||
| 050 | YA00000995 | 1.20 | 1.46 | |
| Ingresso aria RE EM411 | ||||
| 051 | YA00001009 | 2.40 | 2.93 | |
| Gomma spugna ELM4121 | ||||
| 052 | YA00001010 | 1.00 | 1.22 | |
| Coperchio del motore EM411 | ||||
| 053 | YA00001007 | 13.20 | 16.10 | |
| Gomma spugna ELM4121 | ||||
| 054 | YA00001011 | 1.20 | 1.46 | |
| Presa d'aria LI EM411 | ||||
| 055 | YA00001013 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 056 | YA00000450 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 057 | YA00001174 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 058 | YA00001173 | |||
| Fascio di cavi ELM3720 | ||||
| 059 | YA00001181 | 5.71 | 6.97 | |
| Motore 230V ELM4121 | ||||
| 060 | YA00000928 | 93.50 | 114.07 | |
| Parker 4x10mm ELM3320 | ||||
| 061 | YA00000813 | 1.00 | 1.22 | |
| Set di spazzole in carbonio ELM3320 | ||||
| 062 | YA00000814 | 4.45 | 5.43 | |
| Telaio del motore + puleggia ELM4121 | ||||
| 063 | YA00001183 | 15.60 | 19.03 | |
| Parker 5x20mm ELM3320 | ||||
| 064 | YA00000806 | 1.00 | 1.22 | |
| Cinghia a V ELM4120 | ||||
| 065 | YA00001180 | 7.21 | 8.80 | |
| Dado di bloccaggio a inserimento M8 | ||||
| 066 | 652023843 | 1.00 | 1.22 | |
| Coperchio della cinghia ELM4121 | ||||
| 067 | YA00001184 | 9.24 | 11.27 | |
| Parker 5x20mm ELM3320 | ||||
| 068 | YA00000806 | 1.00 | 1.22 | |
| Parker 4x16mm ELM3320 | ||||
| 069 | YA00000778 | 1.00 | 1.22 | |
| Morsetto per cavo ELM4121 | ||||
| 070 | YA00001034 | 1.00 | 1.22 | |
| Copriscocca per erba EM411 | ||||
| 071 | YA00000993 | 8.40 | 10.25 | |
| Anello di blocco E5 | ||||
| 072 | YA00000990 | 1.00 | 1.22 | |
| Spinotto cerniera ELM4121 | ||||
| 073 | YA00000991 | 1.20 | 1.46 | |
| Molla di torsione 7.7mm | ||||
| 074 | YA00000994 | 1.20 | 1.46 | |
| Cappuccio di copertura EM411 | ||||
| 075 | YA00001000 | 4.80 | 5.86 | |
| Parker 4x14mm ELM3320 | ||||
| 076 | YA00000794 | 1.00 | 1.22 | |
| Piastra di regolazione altezza ELM4121 | ||||
| 077 | YA00001002 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 078 | YA00000450 | |||
| Dado M5 | ||||
| 079 | YA00000393 | 1.20 | 1.46 | |
| Vite a taglio M5x12mm | ||||
| 080 | YA00001032 | 1.00 | 1.22 | |
| Piano di falciatura ELM4121 | ||||
| 081 | YA00001003 | 105.60 | 128.83 | |
| Coperchio del motore EM411 | ||||
| 082 | YA00001020 | 8.40 | 10.25 | |
| Coperchio ELM4121 | ||||
| 083 | YA00001021 | 4.80 | 5.86 | |
| Parker 4x16mm ELM3320 | ||||
| 084 | YA00000778 | 1.00 | 1.22 | |
| Parker 4x14mm ELM3320 | ||||
| 085 | YA00000794 | 1.00 | 1.22 | |
| Parker 5x20mm | ||||
| 086 | YA00001030 | 1.00 | 1.22 | |
| Parker 5x20mm | ||||
| 087 | YA00001030 | 1.00 | 1.22 | |
| Coperchio della cinghia ELM4121 | ||||
| 088 | YA00001015 | 3.60 | 4.39 | |
| Bullone M8x35mm | ||||
| 089 | YA00001016 | 1.00 | 1.22 | |
| Rondella di riempimento 16mm | ||||
| 090 | YA00001029 | 1.20 | 1.46 | |
| Portacoltelli ELM3720 | ||||
| 091 | YA00000890 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 092 | YA00000734 | |||
| Rondella elastica 8mm ELM3720 | ||||
| 093 | YA00000891 | 1.20 | 1.46 | |
| Prigioniero filettato M8x25mm | ||||
| 094 | YA00000827 | 1.20 | 1.46 | |
| Cappuccio ruota posteriore ELM4120 | ||||
| 095 | YA00000925 | 4.80 | 5.86 | |
| Dado di bloccaggio a inserimento M8 | ||||
| 096 | 652023843 | 1.00 | 1.22 | |
| Rondella 8mm ELM3320 | ||||
| 097 | YA00000420 | 1.20 | 1.46 | |
| Ruota posteriore ELM4120 | ||||
| 098 | YA00000926 | 8.40 | 10.25 | |
| Maniglia di regolazione altezza ELM4121 | ||||
| 099 | YA00000989 | 3.60 | 4.39 | |
| Vite Met. M4X12Mm | ||||
| 100 | YA00000988 | 1.00 | 1.22 | |
| Leva di regolazione altezza ELM4121 | ||||
| 101 | YA00000987 | 3.60 | 4.39 | |
| Vite con dado M5x16mm | ||||
| 102 | YA00000407 | 3.60 | 4.39 | |
| Vite con dado M5x16mm | ||||
| 103 | YA00000407 | 3.60 | 4.39 | |
| Regolazione dell'altezza della molla ELM4121 | ||||
| 104 | YA00000986 | 2.40 | 2.93 | |
| Dado M5 | ||||
| 105 | YA00000393 | 1.20 | 1.46 | |
| Asse posteriore ELM4121 | ||||
| 106 | YA00000985 | 16.50 | 20.13 | |
| Dado M5 | ||||
| 107 | YA00000393 | 1.20 | 1.46 | |
| Spinotto di blocco 7mm ELM3320 | ||||
| 108 | YA00000851 | 1.00 | 1.22 | |
| Asse di collegamento ELM4121 | ||||
| 109 | YA00001017 | 8.40 | 10.25 | |
| Spinotto 7mm | ||||
| 110 | YA00001018 | 1.00 | 1.22 | |
| Tappo della ruota per ELM4121 | ||||
| 111 | YA00001022 | 4.80 | 5.86 | |
| Dado di bloccaggio a inserimento M8 | ||||
| 112 | 652023843 | 1.00 | 1.22 | |
| Rondella 8mm ELM3320 | ||||
| 113 | YA00000420 | 1.20 | 1.46 | |
| Ruota per ELM4121 | ||||
| 114 | YA00001023 | 6.00 | 7.32 | |
| Asse anteriore ELM4120 | ||||
| 115 | YA00000954 | 10.80 | 13.18 | |
| Attacco dell'asse anteriore A ELM4121 | ||||
| 116 | YA00001026 | 1.20 | 1.46 | |
| Attacco dell'asse anteriore B ELM4121 | ||||
| 117 | YA00001025 | 1.20 | 1.46 | |
| Regolazione dell'altezza della molla ELM4121 | ||||
| 118 | YA00001027 | 1.20 | 1.46 | |
| Spinotto di blocco 7mm ELM3320 | ||||
| 119 | YA00000851 | 1.00 | 1.22 | |
| Spinotto 7mm | ||||
| 120 | YA00001018 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 121 | YA00000963 | |||
| Sacchetto di cattura dell'erba EM411 | ||||
| 122 | YA00000965 | 28.60 | 34.89 | |
| Indicatore cesto di raccolta dell'erba EM331 | ||||
| 123 | YA00000792 | 1.20 | 1.46 | |
| Coperchio del sacchetto di cattura dell'erba ELM41 | ||||
| 124 | YA00000966 | 14.30 | 17.45 | |
| Maniglia di raccolta dell'erba | ||||
| 125 | YA00000795 | 2.40 | 2.93 | |
| Parker 4x14mm ELM3320 | ||||
| 126 | YA00000794 | 1.00 | 1.22 | |
| Telaio del sacco di raccolta erba ELM4121 | ||||
| 127 | YA00000968 | 8.40 | 10.25 | |
| Rivetto 4mm | ||||
| 128 | YA00000967 | 1.00 | 1.22 | |
| Parker 4x14mm ELM3320 | ||||
| 129 | YA00000794 | 1.00 | 1.22 | |
| Connettore mulch assy | ||||
| 130 | YA00000978 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 131 | YA00000979 | |||
| Chiusura mulch ELM4121 | ||||
| 132 | YA00000980 | 1.20 | 1.46 | |
| Molla di compressione per mulchplug ELM4121 | ||||
| 133 | YA00000981 | 1.00 | 1.22 | |
| Anello di bloccaggio per mulchplug ELM4121 | ||||
| 134 | YA00000982 | 1.20 | 1.46 | |
| Parker 4x16mm ELM3320 | ||||
| 135 | YA00000778 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 136 | YA00000798 | |||
