Qui troverai tutte le parti e i disegni disponibili di “Makita EM-330”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

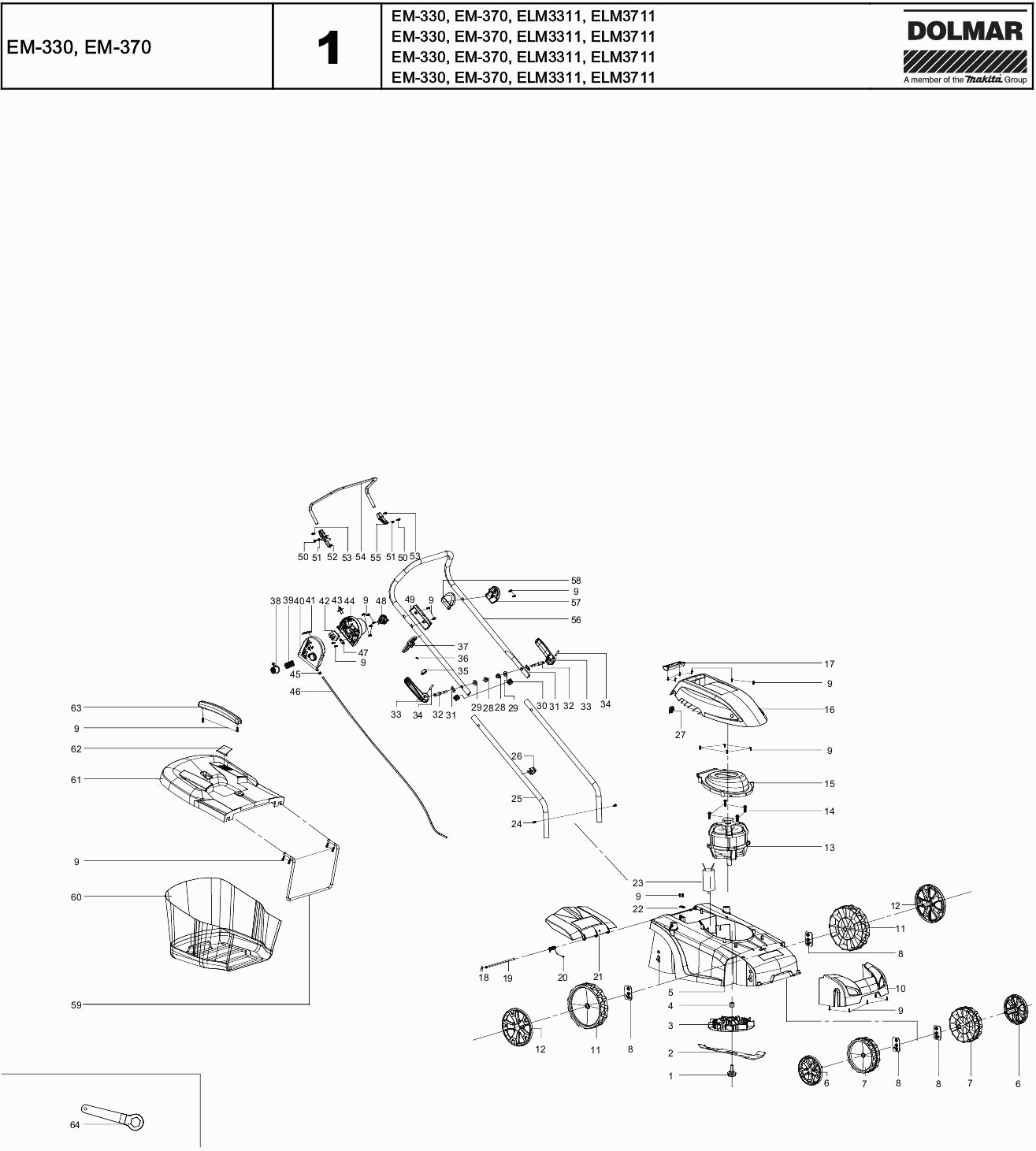

Disegni tecnici di Makita EM-330
Elenco parti di Makita EM-330
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite M10x1,35x35 | ||||
| 001 | 671001008 | 6.00 | 7.32 | |
| Vite M10x1,35x35 | ||||
| 1 | 671001008 | 6.00 | 7.32 | |
| MAAIMES 33CM | ||||
| 002 | 671002550 | 7.00 | 8.54 | |
| MAAIMES 33CM | ||||
| 2 | 671002550 | 7.00 | 8.54 | |
| Porta Lama | ||||
| 003 | 671492001 | 16.50 | 20.13 | |
| Porta Lama | ||||
| 3 | 671492001 | 16.50 | 20.13 | |
| Bussola di guida | ||||
| 004 | 671002036 | 2.40 | 2.93 | |
| Bussola di guida | ||||
| 4 | 671002036 | 2.40 | 2.93 | |
| Piano di taglio 33cm | ||||
| 005 | 671005132 | 78.10 | 95.28 | |
| Piano di taglio 33cm | ||||
| 5 | 671005132 | 78.10 | 95.28 | |
| Cappuccio ruota per ruota anteriore | ||||
| 006 | 671003028 | 4.80 | 5.86 | |
| Cappuccio ruota per ruota anteriore | ||||
| 6 | 671003028 | 4.80 | 5.86 | |
| Ruota 150mm | ||||
| 007 | 671919001 | 9.60 | 11.71 | |
| Ruota 150mm | ||||
| 7 | 671919001 | 9.60 | 11.71 | |
| Piastra di regolazione dell'altezza | ||||
| 008 | 671002281 | 3.60 | 4.39 | |
| Piastra di regolazione dell'altezza | ||||
| 8 | 671002281 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 671107301 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 671107301 | |||
| PARAURTI | ||||
| 010 | 671909001 | 16.50 | 20.13 | |
| Ruota 180mm | ||||
| 011 | 671920001 | 11.00 | 13.42 | |
| Ruota 180mm | ||||
| 11 | 671920001 | 11.00 | 13.42 | |
| Cappuccio della ruota "ruota posteriore" | ||||
| 012 | 671003029 | 6.00 | 7.32 | |
| Cappuccio della ruota "ruota posteriore" | ||||
| 12 | 671003029 | 6.00 | 7.32 | |
| Motore 1100w 230v-50hz ce,gs | ||||
| 013 | 671002015 | 106.70 | 130.17 | |
| Motore 1100w 230v-50hz ce,gs | ||||
| 13 | 671002015 | 106.70 | 130.17 | |
| Vite Parker 6x30 | ||||
| 014 | 671001053 | 1.20 | 1.46 | |
| Vite Parker 6x30 | ||||
| 14 | 671001053 | 1.20 | 1.46 | |
| Coperchio del motore | ||||
| 015 | 671912001 | 3.60 | 4.39 | |
| Coperchio del motore | ||||
| 15 | 671912001 | 3.60 | 4.39 | |
| Cappuccio del motore | ||||
| 016 | 671911001 | 11.00 | 13.42 | |
| Cappuccio del motore | ||||
| 16 | 671911001 | 11.00 | 13.42 | |
| Maniglia | ||||
| 017 | 671913001 | 2.40 | 2.93 | |
| Maniglia | ||||
| 17 | 671913001 | 2.40 | 2.93 | |
| Molla di serraggio | ||||
| 018 | 671090005 | 1.20 | 1.46 | |
| Molla di serraggio | ||||
| 18 | 671090005 | 1.20 | 1.46 | |
| Perno della cerniera della patta 6x168mm | ||||
| 019 | 671001067 | 2.40 | 2.93 | |
| Perno della cerniera della patta 6x168mm | ||||
| 19 | 671001067 | 2.40 | 2.93 | |
| Molla della valvola | ||||
| 020 | 671011214 | 3.60 | 4.39 | |
| Molla della valvola | ||||
| 20 | 671011214 | 3.60 | 4.39 | |
| Coperchio di espulsione | ||||
| 021 | 671918002 | 13.20 | 16.10 | |
| Coperchio di espulsione | ||||
| 21 | 671918002 | 13.20 | 16.10 | |
| Guida del cavo | ||||
| 022 | 671001023 | 1.20 | 1.46 | |
| Guida del cavo | ||||
| 22 | 671001023 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 023 | 671003059 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 671003059 | |||
| Vite Parker 8X19 Pm-5120S A | ||||
| 024 | DA00000614 | 1.00 | 1.22 | |
| Vite Parker 8X19 Pm-5120S A | ||||
| 24 | DA00000614 | 1.00 | 1.22 | |
| Asta di spinta (inferiore) | ||||
| 025 | 671001712 | 28.60 | 34.89 | |
| Asta di spinta (inferiore) | ||||
| 25 | 671001712 | 28.60 | 34.89 | |
| Guida del cavo | ||||
| 026 | 671277001 | 2.40 | 2.93 | |
| Guida del cavo | ||||
| 26 | 671277001 | 2.40 | 2.93 | |
| Cappuccio del terminale | ||||
| 027 | 671284001 | 0.83 | 1.01 | |
| Cappuccio del terminale | ||||
| 27 | 671284001 | 0.83 | 1.01 | |
| Bullone esagonale M6 | ||||
| 028 | 164060000K | 1.20 | 1.46 | |
| Bullone esagonale M6 | ||||
| 28 | 164060000K | 1.20 | 1.46 | |
| Rivetto 8 | ||||
| 029 | 671007007 | 1.20 | 1.46 | |
| Rivetto 8 | ||||
| 29 | 671007007 | 1.20 | 1.46 | |
| Spina bus 19mm | ||||
| 030 | 671001198 | 0.98 | 1.20 | |
| Spina bus 19mm | ||||
| 30 | 671001198 | 0.98 | 1.20 | |
| Maniglia di regolazione assy | ||||
| 031 | 671005136 | 6.00 | 7.32 | |
| Maniglia di regolazione assy | ||||
| 31 | 671005136 | 6.00 | 7.32 | |
| Maniglia di regolazione assy | ||||
| 032 | 671005136 | 6.00 | 7.32 | |
| Maniglia di regolazione assy | ||||
| 32 | 671005136 | 6.00 | 7.32 | |
| Maniglia di regolazione assy | ||||
| 033 | 671005136 | 6.00 | 7.32 | |
| Maniglia di regolazione assy | ||||
| 33 | 671005136 | 6.00 | 7.32 | |
| Maniglia di regolazione assy | ||||
| 034 | 671005136 | 6.00 | 7.32 | |
| Maniglia di regolazione assy | ||||
| 34 | 671005136 | 6.00 | 7.32 | |
| MORSETTO DEL CAVO | ||||
| 035 | 671001083 | 0.98 | 1.20 | |
| MORSETTO DEL CAVO | ||||
| 35 | 671001083 | 0.98 | 1.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 671001003 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 36 | 671001003 | |||
| Guida del cavo | ||||
| 037 | 671001052 | 0.98 | 1.20 | |
| Guida del cavo | ||||
| 37 | 671001052 | 0.98 | 1.20 | |
| Pulsante Blocco di Sicurezza | ||||
| 038 | 671425003 | 1.20 | 1.46 | |
| Pulsante Blocco di Sicurezza | ||||
| 38 | 671425003 | 1.20 | 1.46 | |
| Molla per pulsante di sicurezza | ||||
| 039 | 671011079 | 1.20 | 1.46 | |
| Molla per pulsante di sicurezza | ||||
| 39 | 671011079 | 1.20 | 1.46 | |
| Coperchio dell'interruttore | ||||
| 040 | 671070001 | 8.40 | 10.25 | |
| Coperchio dell'interruttore | ||||
| 40 | 671070001 | 8.40 | 10.25 | |
| Lampada alogena | ||||
| 041 | 671001043 | 1.20 | 1.46 | |
| Lampada alogena | ||||
| 41 | 671001043 | 1.20 | 1.46 | |
| Interruttore Em-33 | ||||
| 042 | 671010040 | 9.60 | 11.71 | |
| Interruttore Em-33 | ||||
| 42 | 671010040 | 9.60 | 11.71 | |
| Custodia dell'interruttore | ||||
| 043 | 671005135 | 10.80 | 13.18 | |
| Custodia dell'interruttore | ||||
| 43 | 671005135 | 10.80 | 13.18 | |
| Custodia dell'interruttore | ||||
| 044 | 671005135 | 10.80 | 13.18 | |
| Custodia dell'interruttore | ||||
| 44 | 671005135 | 10.80 | 13.18 | |
| Non più disponibile, nessuna sostituzione | ||||
| 045 | 671283001 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 45 | 671283001 | |||
| Cavo del gas 1150mm | ||||
| 046 | 671010050 | 9.60 | 11.71 | |
| Cavo di collegamento 1250mm | ||||
| 046A | 671001010 | 9.60 | 11.71 | |
| Cavo del gas 1150mm | ||||
| 46 | 671010050 | 9.60 | 11.71 | |
| Sollievo dal tiro | ||||
| 047 | 671491001 | 0.98 | 1.20 | |
| Sollievo dal tiro | ||||
| 47 | 671491001 | 0.98 | 1.20 | |
| Custodia dell'interruttore | ||||
| 048 | 671005135 | 10.80 | 13.18 | |
| Custodia dell'interruttore | ||||
| 48 | 671005135 | 10.80 | 13.18 | |
| Piastra di pressione della scatola dell'interrutto | ||||
| 049 | 671428001 | 2.40 | 2.93 | |
| Piastra di pressione della scatola dell'interrutto | ||||
| 49 | 671428001 | 2.40 | 2.93 | |
| Vite Parker 3x10 | ||||
| 050 | 671001036 | 1.20 | 1.46 | |
| Vite Parker 3x10 | ||||
| 50 | 671001036 | 1.20 | 1.46 | |
| Molla | ||||
| 051 | 671011124 | 1.20 | 1.46 | |
| Molla | ||||
| 51 | 671011124 | 1.20 | 1.46 | |
| Connettore dell'interruttore "r" | ||||
| 052 | 671072001 | 2.40 | 2.93 | |
| Connettore dell'interruttore "r" | ||||
| 52 | 671072001 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 053 | 671001021 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 671001021 | |||
| Leva di scambio "m-freno" | ||||
| 054 | 671001648 | 10.80 | 13.18 | |
| Leva di scambio "m-freno" | ||||
| 54 | 671001648 | 10.80 | 13.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 671071001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 55 | 671071001 | |||
| Astina di spinta (superiore) | ||||
| 056 | 671001613 | 33.00 | 40.26 | |
| Astina di spinta (superiore) | ||||
| 56 | 671001613 | 33.00 | 40.26 | |
| Portamaniglia "l" | ||||
| 057 | 671073001 | 2.40 | 2.93 | |
| Portamaniglia "l" | ||||
| 57 | 671073001 | 2.40 | 2.93 | |
| Portamaniglia "r" | ||||
| 058 | 671074001 | 1.20 | 1.46 | |
| Portamaniglia "r" | ||||
| 58 | 671074001 | 1.20 | 1.46 | |
| Telaio del sacco dell'erba | ||||
| 059 | 671002302 | 14.30 | 17.45 | |
| Telaio del sacco dell'erba | ||||
| 59 | 671002302 | 14.30 | 17.45 | |
| Coperchio di cattura dell'erba | ||||
| 061 | 671914001 | 14.30 | 17.45 | |
| Coperchio di cattura dell'erba | ||||
| 61 | 671914001 | 14.30 | 17.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 063 | 671921001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 63 | 671921001 | |||
