Parti di ricambio e disegni tecnici Makita Elm4121

Qui troverai tutte le parti e i disegni disponibili del 'Makita ELM4121'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Makita ELM4121

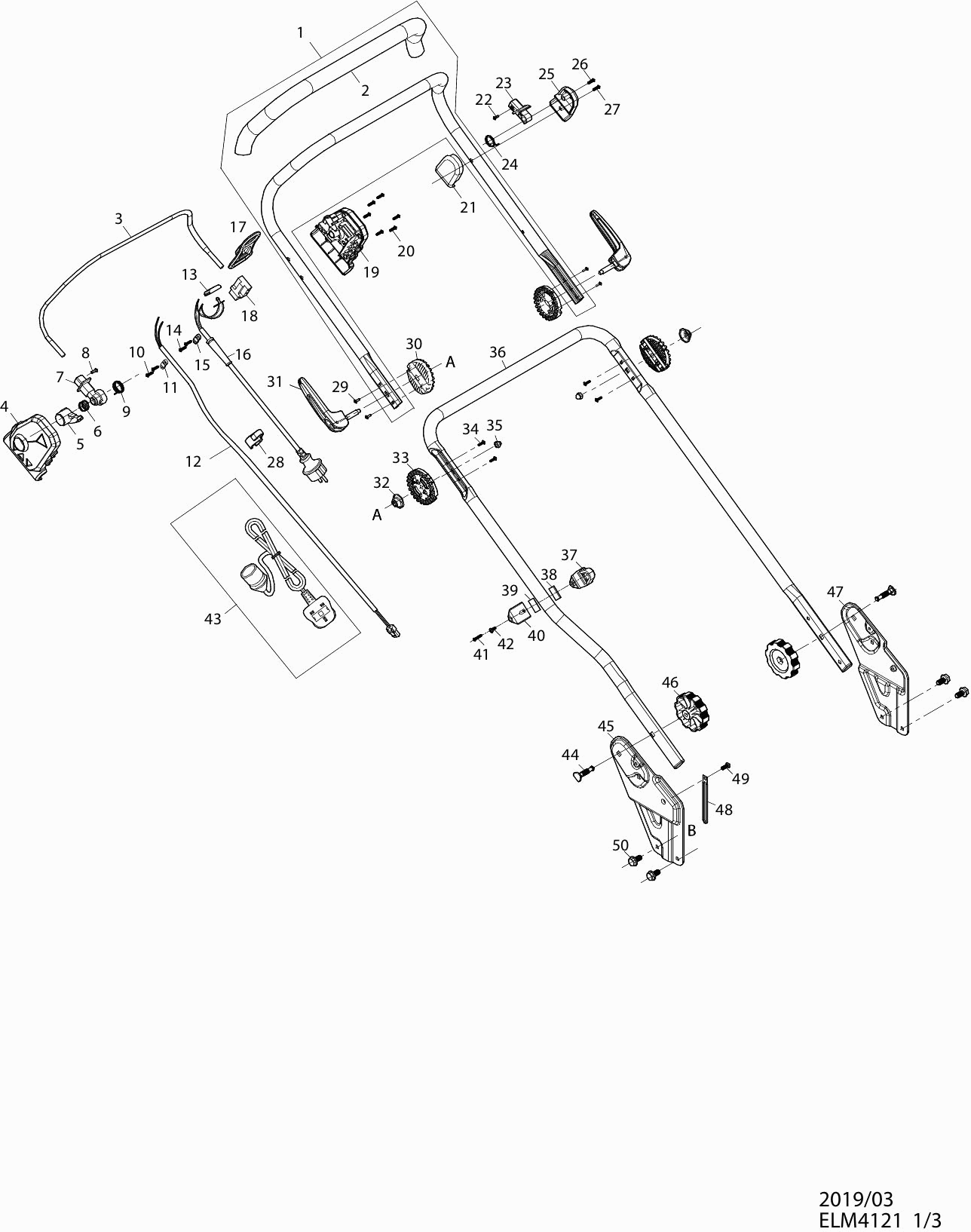

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Disegno tecnico 3
Clicca per ingrandire

Elenco parti di ricambio del modello Makita ELM4121

Pos.	Descrizione	Prezzo escl. IVA	Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Manico di spinta (superiore) ELM4121
001	YA00000958	23.74	28.96
Cappuccio maniglia ELM4121
002	YA00001187	5.87	7.16
Manico dell'interruttore ELM4121
003	YA00000959	7.43	9.06
Scatola dell'interruttore R ELM3320
004	YA00000765	1.43	1.74
Pulsante ELM3320
005	YA00000766	1.02	1.24
Molla di compressione 16.8 ELM3320
006	YA00000767	0.83	1.01
Tappo finale R ELM3320
007	YA00000768	0.83	1.01
Vite Parker 3,5X10Mm Ev3618
008	652024721	0.83	1.01
Molla di torsione 21 ELM3320
009	YA00000769	0.83	1.01
Parker 4x16mm ELM3320
010	YA00000778	0.83	1.01
Morsetto per cavo ELM3320
011	YA00000780	0.83	1.01
Fascio di cavi assy EUR ELM4120
012	YA00000914	5.87	7.16
Indicatore di lente ELM3320
013	YA00000781	0.83	1.01
Parker 4x16mm ELM3320
014	YA00000778	0.83	1.01
Morsetto per cavo ELM3320
015	YA00000780	0.83	1.01
Fascio di cavi assy EUR ELM3320
016	YA00000773	12.55	15.31
Portacavo ELM3320
017	652023811	1.72	2.10
Interruttore ELM3320
018	YA00000772	3.55	4.33
Scatola dell'interruttore L ELM3320
019	YA00000782	1.72	2.10
Parker 4x16mm ELM3320
020	YA00000778	0.83	1.01
Supporto per manico destro
021	652023795	2.45	2.99
Vite Parker 3,5X10Mm Ev3618
022	652024721	0.83	1.01
Tappo per leva sinistra
023	652023794	6.58	8.03
Molla di torsione 18.3 ELM3320
024	YA00000737	1.24	1.51
Supporto per la leva sinistra
025	652023793	2.45	2.99
Parker 4x16mm ELM3320
026	YA00000778	0.83	1.01
Parker 4x25mm ELM3320
027	YA00000785	0.83	1.01
Morsetto del cavo ELM4120
028	YA00000921	0.83	1.01
Vite Met. 3X12mm ELM4121
029	YA00000960	0.83	1.01
Anello di collegamento ELM4121
030	YA00000961	1.01	1.23
Leva di serraggio ELM4121
031	YA00000975	6.58	8.03
Molla conica ELM4121
032	YA00000976	1.02	1.24
Anello di collegamento ELM4121
033	YA00000977	1.01	1.23
Vite Met. 3X12mm ELM4121
034	YA00000960	0.83	1.01
Cappuccio di dado ELM3320
035	YA00000802	0.83	1.01
Barra di spinta sotto ELM4121
036	YA00000974	21.87	26.68
Guida cavo ELM4121
037	YA00000970	0.83	1.01
Rivestimento in gomma ELM4121
038	YA00000971	0.83	1.01
Rivestimento in gomma ELM4121
039	YA00000971	0.83	1.01
Morsetto per cavo ELM4121
040	YA00000972	0.83	1.01
Parker 4X12Mm ELM3720
041	YA00000873	0.83	1.01
Parker 3x16mm ELM4121
042	YA00000973	0.83	1.01
Bullone M8x40 piatto 4k-testa ELM4121
044	YA00000983	0.83	1.01
Supporto maniglia re ELM4121
045	YA00000996	9.54	11.64
Manopola di regolazione M8 ELM3320
046	YA00000803	1.01	1.23
Sostegno maniglia sinistra ELM4121
047	YA00001001	9.54	11.64
Morsetto per cavo ELM4121
048	YA00000997	1.02	1.24
Met.vite M6x18mm ELM4121
049	YA00000998	0.83	1.01
Vite M8x16mm
050	YA00000995	0.83	1.01
Pannello di ingresso aria RE ELM4121
051	YA00001008	2.05	2.50
Gomma spugna ELM4121
052	YA00001010	0.83	1.01
Coperchio del motore ELM4121
053	YA00001006	12.55	15.31
Gomma spugna ELM4121
054	YA00001011	0.83	1.01
Pannello di aspirazione dell'aria li ELM4121
055	YA00001012	1.01	1.23
Nessuna informazione disponibile, non ordinabile
056	YA00000450
Nessuna informazione disponibile, non ordinabile
057	YA00001174
Nessuna informazione disponibile, non ordinabile
058	YA00001173
Fascio di cavi ELM3720
059	YA00001181	5.88	7.17
Motore 230V ELM4121
060	YA00000928	95.74	116.80
Parker 4x10mm ELM3320
061	YA00000813	0.83	1.01
Set di spazzole in carbonio ELM3320
062	YA00000814	4.58	5.59
Telaio del motore + puleggia ELM4121
063	YA00001183	16.07	19.61
Parker 5x20mm ELM3320
064	YA00000806	0.83	1.01
Cinghia a V ELM4120
065	YA00001180	7.43	9.06
Dado di bloccaggio a inserimento M8
066	652023843	0.83	1.01
Coperchio della cinghia ELM4121
067	YA00001184	9.52	11.61
Parker 5x20mm ELM3320
068	YA00000806	0.83	1.01
Parker 4x16mm ELM3320
069	YA00000778	0.83	1.01
Morsetto per cavo ELM4121
070	YA00001034	0.83	1.01
Coperchio del raccoglitore di erba ELM4121
071	YA00000992	7.43	9.06
Anello di blocco E5
072	YA00000990	0.83	1.01
Spinotto cerniera ELM4121
073	YA00000991	1.21	1.48
Molla di torsione 7.7mm
074	YA00000994	1.24	1.51
Cappuccio di copertura ELM421
075	YA00000999	4.09	4.99
Parker 4x14mm ELM3320
076	YA00000794	0.83	1.01
Piastra di regolazione altezza ELM4121
077	YA00001002	1.21	1.48
Nessuna informazione disponibile, non ordinabile
078	YA00000450
Dado M5
079	YA00000393	1.02	1.24
Vite a taglio M5x12mm
080	YA00001032	0.83	1.01
Piano di falciatura ELM4121
081	YA00001003	108.68	132.59
Coperchio del motore ELM4121
082	YA00001019	7.43	9.06
Coperchio ELM4121
083	YA00001021	4.09	4.99
Parker 4x16mm ELM3320
084	YA00000778	0.83	1.01
Parker 4x14mm ELM3320
085	YA00000794	0.83	1.01
Parker 5x20mm
086	YA00001030	0.83	1.01
Parker 5x20mm
087	YA00001030	0.83	1.01
Coperchio della cinghia ELM4121
088	YA00001015	3.55	4.33
Bullone M8x35mm
089	YA00001016	0.83	1.01
Rondella di riempimento 16mm
090	YA00001029	0.83	1.01
Portacoltelli ELM3720
091	YA00000890	2.05	2.50
Nessuna informazione disponibile, non ordinabile
092	YA00000734
Rondella elastica 8mm ELM3720
093	YA00000891	1.02	1.24
Prigioniero filettato M8x25mm
094	YA00000827	0.83	1.01
Cappuccio ruota posteriore ELM4120
095	YA00000925	4.09	4.99
Dado di bloccaggio a inserimento M8
096	652023843	0.83	1.01
Rondella 8mm ELM3320
097	YA00000420	0.83	1.01
Ruota posteriore ELM4120
098	YA00000926	8.52	10.39
Maniglia di regolazione altezza ELM4121
099	YA00000989	3.20	3.90
Vite Met. M4X12Mm
100	YA00000988	0.83	1.01
Leva di regolazione altezza ELM4121
101	YA00000987	2.80	3.42
Vite con dado M5x16mm
102	YA00000407	2.80	3.42
Vite con dado M5x16mm
103	YA00000407	2.80	3.42
Regolazione dell'altezza della molla ELM4121
104	YA00000986	1.70	2.07
Dado M5
105	YA00000393	1.02	1.24
Asse posteriore ELM4121
106	YA00000985	16.13	19.68
Dado M5
107	YA00000393	1.02	1.24
Spinotto di blocco 7mm ELM3320
108	YA00000851	0.83	1.01
Asse di collegamento ELM4121
109	YA00001017	8.52	10.39
Spinotto 7mm
110	YA00001018	0.83	1.01
Tappo della ruota per ELM4121
111	YA00001022	4.09	4.99
Dado di bloccaggio a inserimento M8
112	652023843	0.83	1.01
Rondella 8mm ELM3320
113	YA00000420	0.83	1.01
Ruota per ELM4121
114	YA00001023	5.22	6.37
Asse anteriore ELM4121
115	YA00001028	11.31	13.80
Asse anteriore ELM4120
115	YA00000954	10.81	13.19
Attacco dell'asse anteriore A ELM4121
116	YA00001026	0.83	1.01
Attacco dell'asse anteriore B ELM4121
117	YA00001025	0.83	1.01
Regolazione dell'altezza della molla ELM4121
118	YA00001027	0.83	1.01
Spinotto di blocco 7mm ELM3320
119	YA00000851	0.83	1.01
Spinotto 7mm
120	YA00001018	0.83	1.01
Nessuna informazione disponibile, non ordinabile
121	YA00000962
Nessuna informazione disponibile, non ordinabile
122	YA00000964
Indicatore cesto di raccolta dell'erba ELM3320
123	YA00000791	0.83	1.01
Coperchio del sacchetto di cattura dell'erba ELM41
124	YA00000966	14.24	17.37
Maniglia di raccolta dell'erba
125	YA00000795	1.43	1.74
Parker 4x14mm ELM3320
126	YA00000794	0.83	1.01
Telaio del sacco di raccolta erba ELM4121
127	YA00000968	7.43	9.06
Rivetto 4mm
128	YA00000967	0.83	1.01
Parker 4x14mm ELM3320
129	YA00000794	0.83	1.01
Connettore mulch assy
130	YA00000978	8.46	10.32
Nessuna informazione disponibile, non ordinabile
131	YA00000979
Chiusura mulch ELM4121
132	YA00000980	0.83	1.01
Molla di compressione per mulchplug ELM4121
133	YA00000981	0.83	1.01
Anello di bloccaggio per mulchplug ELM4121
134	YA00000982	1.02	1.24
Parker 4x16mm ELM3320
135	YA00000778	0.83	1.01
Nessuna informazione disponibile, non ordinabile
136	YA00000798
