Qui troverai tutte le parti e i disegni disponibili di “Makita ELM3311”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

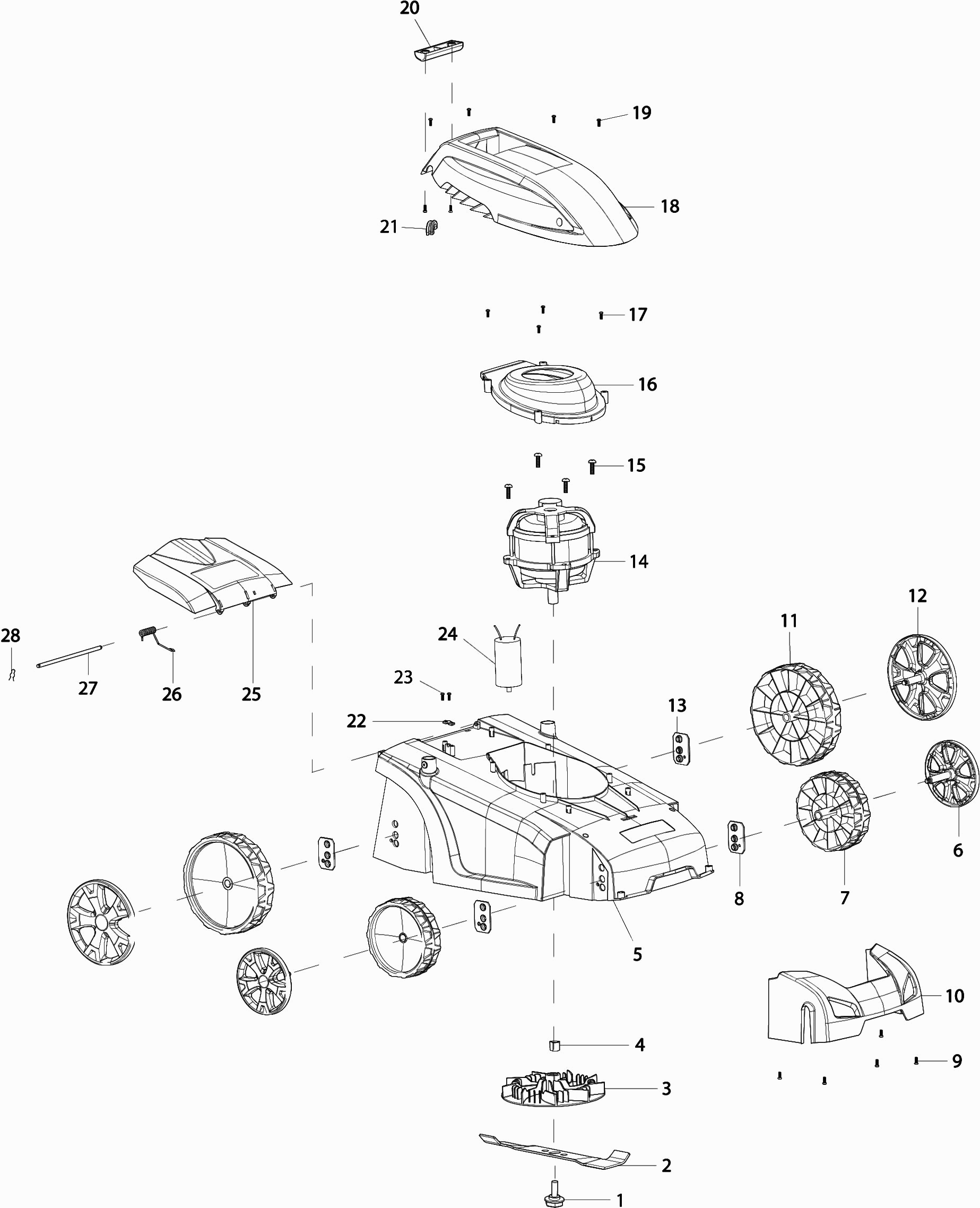

Disegni tecnici di Makita ELM3311
Elenco parti di Makita ELM3311
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite M10x1,35x35 | ||||
| 001 | 671001008 | 5.30 | 6.47 | |
| Maaimes 33cm | ||||
| 002 | 671002550 | 9.00 | 10.98 | |
| Porta Lama | ||||
| 003 | 671492001 | 15.60 | 19.03 | |
| Bussola di guida | ||||
| 004 | 671002036 | 1.39 | 1.70 | |
| Piano di taglio 33cm | ||||
| 005 | 671005131 | 77.62 | 94.70 | |
| Cappuccio ruota per ruota anteriore | ||||
| 006 | 671003028 | 4.45 | 5.43 | |
| Ruota 150mm | ||||
| 007 | 671919001 | 9.24 | 11.27 | |
| Piastra di regolazione dell'altezza | ||||
| 008 | 671002281 | 2.84 | 3.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 671107301 | |||
| PARAURTI | ||||
| 010 | 671909001 | 15.60 | 19.03 | |
| Ruota 180mm | ||||
| 011 | 671920001 | 11.82 | 14.42 | |
| Cappuccio della ruota "ruota posteriore" | ||||
| 012 | 671003029 | 5.30 | 6.47 | |
| Motore 1100w 230v-50hz ce,gs | ||||
| 013 | 671002015 | 105.70 | 128.95 | |
| Vite Parker 6x30 | ||||
| 014 | 671001053 | 0.83 | 1.01 | |
| Coperchio del motore | ||||
| 015 | 671912001 | 3.44 | 4.20 | |
| Cappuccio del motore | ||||
| 016 | 671911001 | 11.82 | 14.42 | |
| Maniglia | ||||
| 017 | 671913001 | 1.39 | 1.70 | |
| Molla di serraggio | ||||
| 018 | 671090005 | 0.98 | 1.20 | |
| Perno della cerniera della patta 6x168mm | ||||
| 019 | 671001067 | 2.36 | 2.88 | |
| Molla della valvola | ||||
| 020 | 671011214 | 2.71 | 3.31 | |
| Coperchio di espulsione | ||||
| 021 | 671918001 | 12.22 | 14.91 | |
| Guida del cavo | ||||
| 022 | 671001023 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 023 | 671003059 | |||
| Vite Parker 8X19 Pm-5120S A | ||||
| 024 | DA00000614 | 0.83 | 1.01 | |
| Asta di spinta (inferiore) | ||||
| 025 | 671001712 | 28.54 | 34.82 | |
| Guida del cavo | ||||
| 026 | 671277001 | 1.39 | 1.70 | |
| Cappuccio del terminale | ||||
| 027 | 671284001 | 0.83 | 1.01 | |
| Bullone esagonale M6 | ||||
| 028 | 164060000K | 0.83 | 1.01 | |
| Rivetto 8 | ||||
| 029 | 671007007 | 0.83 | 1.01 | |
| Spina bus 19mm | ||||
| 030 | 671001198 | 0.98 | 1.20 | |
| Maniglia di regolazione assy | ||||
| 031 | 671005136 | 5.06 | 6.17 | |
| Maniglia di regolazione assy | ||||
| 032 | 671005136 | 5.06 | 6.17 | |
| Maniglia di regolazione assy | ||||
| 033 | 671005136 | 5.06 | 6.17 | |
| Maniglia di regolazione assy | ||||
| 034 | 671005136 | 5.06 | 6.17 | |
| MORSETTO DEL CAVO | ||||
| 035 | 671001083 | 0.98 | 1.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 671001003 | |||
| Guida del cavo | ||||
| 037 | 671001052 | 0.98 | 1.20 | |
| Pulsante Blocco di Sicurezza | ||||
| 038 | 671425003 | 0.98 | 1.20 | |
| Molla per pulsante di sicurezza | ||||
| 039 | 671011079 | 0.83 | 1.01 | |
| Coperchio dell'interruttore | ||||
| 040 | 671070001 | 8.21 | 10.02 | |
| Coperchio dell'interruttore | ||||
| 040A | 671070001 | 8.21 | 10.02 | |
| Coperchio della scatola di interruttore | ||||
| 040B | DA00000819 | 3.44 | 4.20 | |
| Lampada alogena | ||||
| 041 | 671001043 | 0.83 | 1.01 | |
| Interruttore Em-33 | ||||
| 042 | 671010040 | 8.59 | 10.48 | |
| Custodia dell'interruttore | ||||
| 043 | 671005135 | 10.50 | 12.81 | |
| Custodia dell'interruttore | ||||
| 044 | 671005135 | 10.50 | 12.81 | |
| Custodia dell'interruttore | ||||
| 044A | 671005135 | 10.50 | 12.81 | |
| Coperchio della scatola di interruttore | ||||
| 044B | 671077001 | 5.70 | 6.95 | |
| Custodia dell'interruttore | ||||
| 044B1 | DA00001131 | 9.24 | 11.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 045 | 671283001 | |||
| Cavo del gas 1150mm | ||||
| 046 | 671010050 | 9.24 | 11.27 | |
| Sollievo dal tiro | ||||
| 047 | 671491001 | 0.98 | 1.20 | |
| Sollievo dal tiro | ||||
| 047A | 671491001 | 0.98 | 1.20 | |
| Rilievo di tensione | ||||
| 047B | DA00001053 | 1.00 | 1.22 | |
| Custodia dell'interruttore | ||||
| 048 | 671005135 | 10.50 | 12.81 | |
| Piastra di pressione della scatola dell'interrutto | ||||
| 049 | 671428001 | 2.02 | 2.46 | |
| Vite Parker 3x10 | ||||
| 050 | 671001036 | 0.83 | 1.01 | |
| Molla | ||||
| 051 | 671011124 | 0.83 | 1.01 | |
| Connettore dell'interruttore "r" | ||||
| 052 | 671072001 | 1.46 | 1.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 053 | 671001021 | |||
| Leva di scambio "m-freno" | ||||
| 054 | 671001648 | 10.15 | 12.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 671071001 | |||
| Astina di spinta (superiore) | ||||
| 056 | 671001613 | 32.27 | 39.37 | |
| Portamaniglia "l" | ||||
| 057 | 671073001 | 1.39 | 1.70 | |
| Portamaniglia "r" | ||||
| 058 | 671074001 | 1.18 | 1.44 | |
| Telaio del sacco dell'erba | ||||
| 059 | 671002302 | 13.30 | 16.23 | |
| Sacca d'erba | ||||
| 060 | 671015620 | 32.15 | 39.22 | |
| Coperchio di cattura dell'erba | ||||
| 061 | 671914001 | 13.82 | 16.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 062 | 671107101 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 063 | 671921001 | |||
